PP amp 20W EF184 - PL36

[bepone]

eko je sema opet:

primjer kako nesto ni u redu, drugi driver stupanj, EF184 katodinka,

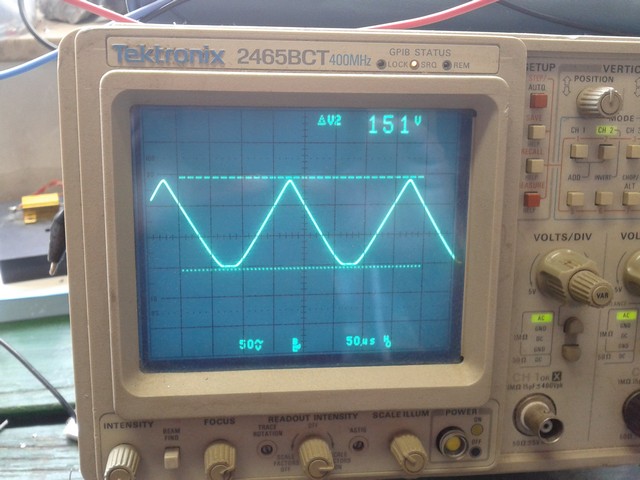

signal sa anode, odrezan gornji vrh, EF184 prelazi u stanje vodljivosti i krade struju od prvog stupnja:

druga anod

EF184 anod.jpg (81.59 KiB) Pogledano 13969 put/a.

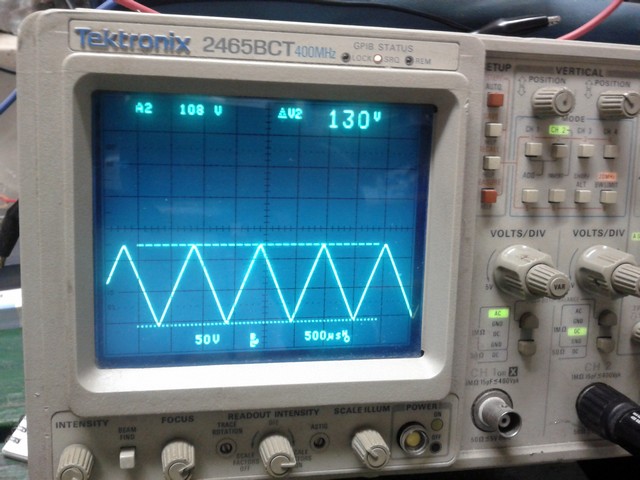

signal sa anode u jos gorem stanju

drugal sa katode

EF184 katod.jpg (95.28 KiB) Pogledano 13969 put/a.

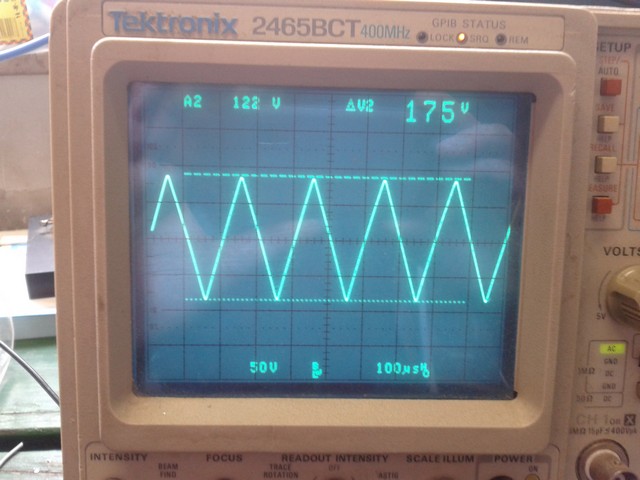

prvi driver stupanj sam za sebe bez druge lampe, i bez ikakvog opterecenja lako svinga i preko 150Vpp bez izoblicenja, na osc se more jos ocitat gornje lijevo podatak o anodnom naponu 122V gdje se postavila prva EF184 sa 750 ohma u katodi i 100k u anodi, spojeno na na napon napajjanja cca 370V.

[bepone]

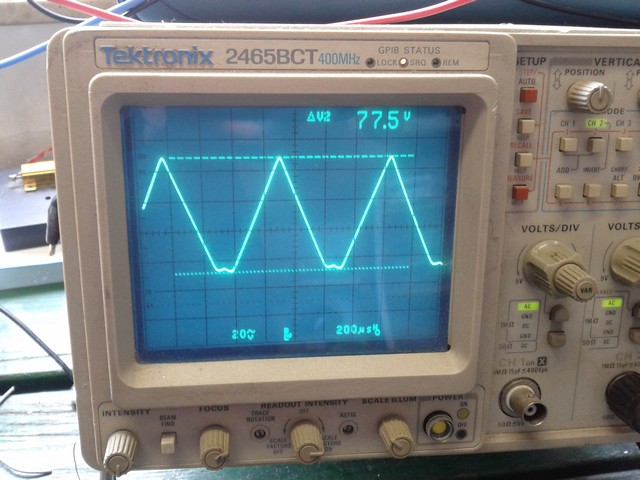

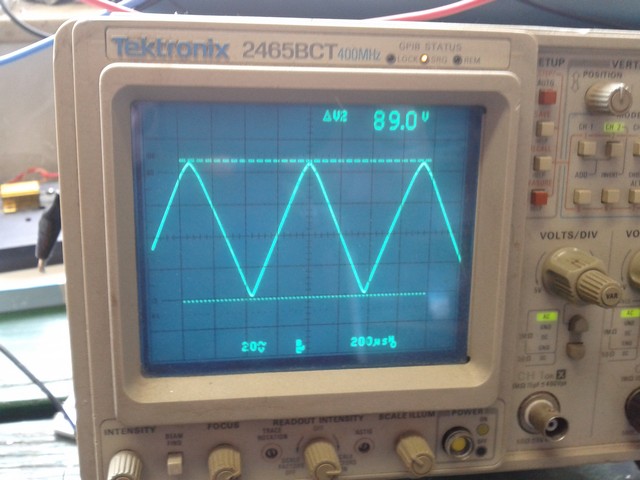

kako vec dva dana trazim vraga razocaran sa semom i konstrukcijom - odlucio napustit EF184 uvjeren do PRED 10 MIN da je u njoj problem- poceo sam razmontiravat drugi stupanj.. skinuo diodu i otpornik sa druge EF184 koje su tu radi sprecavanja iskrenja i vrag mi nije dao mira i zapalio opet amp!!! sliek pokauju napon sa katode i anode slican EF184 dovedene pobudom do situacije kao u prvom slucaju- malo je rec duplo bolji rezultati!!! EF184 vracena u igru i nastavljeni testovi!! cilj je 130 Vpp neizoblicenog signala za pobudu PL36 biasiranih na cca -65V

bez diode


bez diode


[bepone]

nakon isprobavanja svih opcija ovo popodne uspio na kraju sredit preamp!!

1) biasirao izl.lampe ispod -60V malo vise prema A klasi (-56, -58V, struje su 44mA) da bude potreban manji sving

2) prva lampa EF184 spoj triode i dalje dobila 150K u anodi, polozeniji radni pravac, katodni otpornik takodjer odabran takav da napon na anodi bude cim manji (ispod 120V) a da se jos uvijek moze dobiti potreban sving, Rk=910 oma

3) izbaceni otpornici i dida u krugu resetke druge lampe (grid stoper i dioda za arc)

4) otpornici Rk i Ra druge EF184 isprobani 11, 22, 30k, ostavljeno 22k

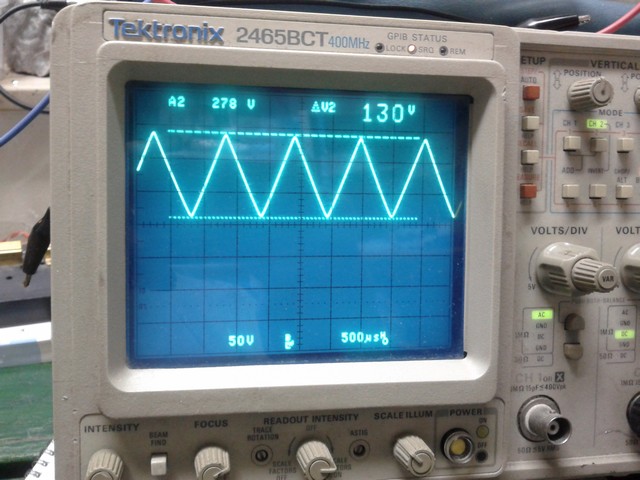

izlazni naponi sa druge lampadine su sad u granicama normale:

katodni

2013-03-21 18.56.09.jpg (96.37 KiB) Pogledano 13940 put/a.

anodni

2013-03-21 18.56.32.jpg (97.58 KiB) Pogledano 13940 put/a.

-------------------------------------
na kraju mi je laknulo jer sam skoro odustao od ove krizaljke i isao na novu (reda radi past ce pod noz stara dobra 12B4A i vidjet da li je opravdano na klupi za rezerve )

[bepone]

update teme
isprobane varijante sa EF184 kao katodinkom (struja cca 12 mA) i 12B4A (jedno 30tak mA), u slucaju broj dva nekako je bio ljepsi zvuk i privlacniji ali na stetu razvijene topline i smanjene snage (prije klipinga). 12B4A treba puno veci anodni napon od onog koji ja imam 395V..
12B4a je bila i razradjena i radila na vecoj struji, a i prava je trioda, a EF184 je nova, nerazradjena i radila na manjoj struji, tako da se ne mogu ni usporedjivat, ali ce bit za subjektivni dojam.

trenutno u razvoju CCS za stupanj broj 1, na stupanj broj dva (katodinka) ce se povecat napon, tj dodat ce se negativni napon biasa -70V sa donje strane da se dobije jos veci swing!
direktni spoj prvog i "pomaknutog" drugog stupnja planiram ostvariti trimerom u katodi prvog stupnja (kao posljedica trebala bi bit u teoriji - pomicanje radne tocke prema desno i povecavanje anodnog napona) !
puno ideja a radiona daleko..

[bepone]

evo ga jos jedan update, par godisnji
uspio sam sa dva stupnja a da je drugi katodinka, na svakom izlazu dobit neizoblicenih 120-130Vpp... napustene su lampe EF184 ..
novi preamp se sastoji od 6AV6 sa CCSom u anodi, 7 pinske male TV lampice i 12B4A koja moze puno svingat ..
na mjerenjima to lepo dela a sada cemo morat i neki slusni test jos obavit i nacrtat semu

[bepone]

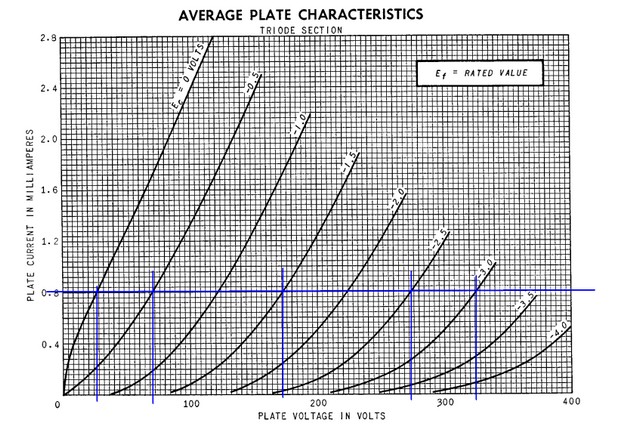

6av6 0.8a ccs.jpg (116.79 KiB) Pogledano 12599 put/a.

6AV6 je apsolutni rastur od linearnosti..

[bepone]

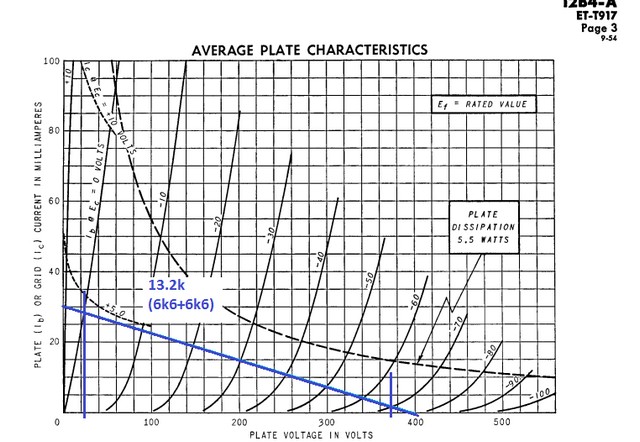

taj ogromni 300vpp sving 12B4A moze preuzeti i pretvoriti u protufazni signal,tj. moze iz zadanih 400V napajanja pretvoriti u preko 300V signala..
u katodinskoj obrtacici faze .. u teoriji 150Vpp protufaznih... biti ce dosta i 120pp za izlaz..

12b4a 6k6.jpg (83.89 KiB) Pogledano 12598 put/a.

[zbotic]

Sve je to za pohvalu samo što ne razumijem čemu služi 120 Vpp ??

[bepone]

a to je za pobudu izlaza, PL36 treba jako puno napona , biasirana je na -60, -65V pa baren duplo toliko treba za otvorit je do kraja...evo ona sema na vrhu, samo ce preamp (one prve dvije lampe) biti drugacije, kad sve izmjerin dva puta cu je precrtat kako je

[bepone]

ovaj amp je isto proradio pa cu u par dana neki update na tu temu
