PCL805 protufazni UL-stereo integrirac

[bepone]

nema straha za PCL-ke, ima ih na vagone (a u susjednoj drzavi su po 1 EUR)

[davorin]

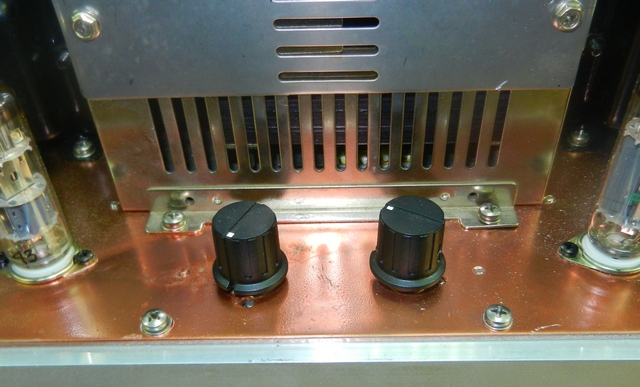

Uz pomoć Al-cijevčica vanjskog promjera od 6,2mm (rupu sam dotjerao sa 3,8mm na 4mm) i malo dvo-komponentnog epoksidnog ljepila sam adaptirao osovine preklopnika za prihvat standardnih dugmadi.
Zahvaljujem TUBEMAN-u što mi je brzo pronašao i poslao cijevčice (imam sada i zalihu za ostale preklopnike!).

[davorin]

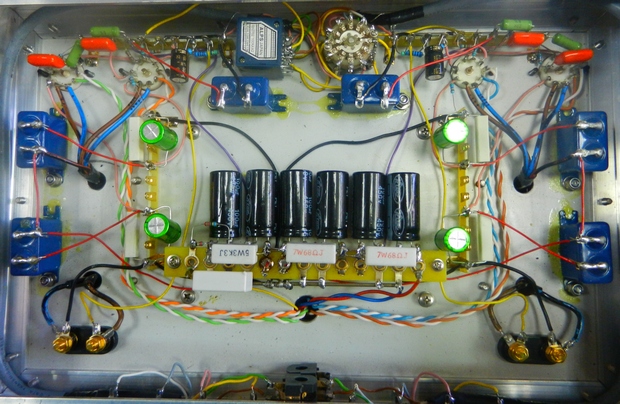

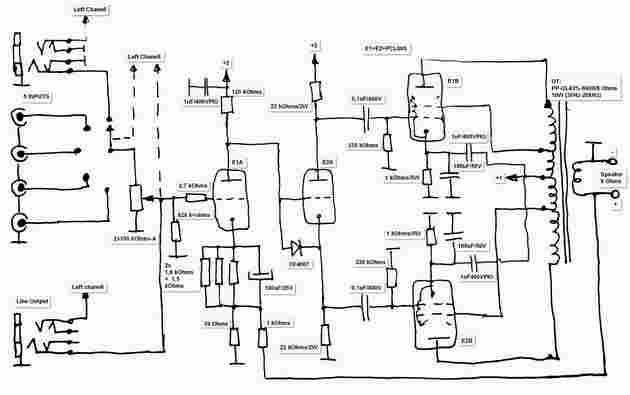

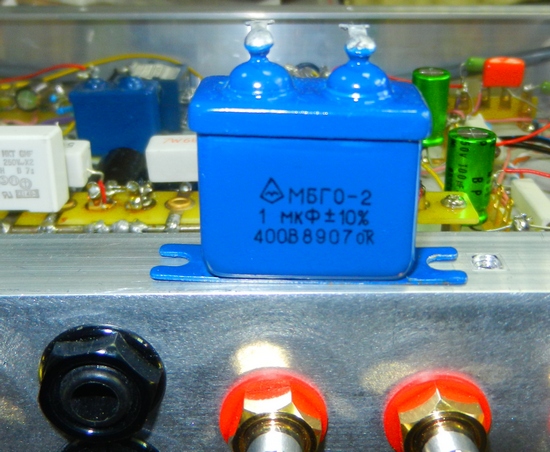

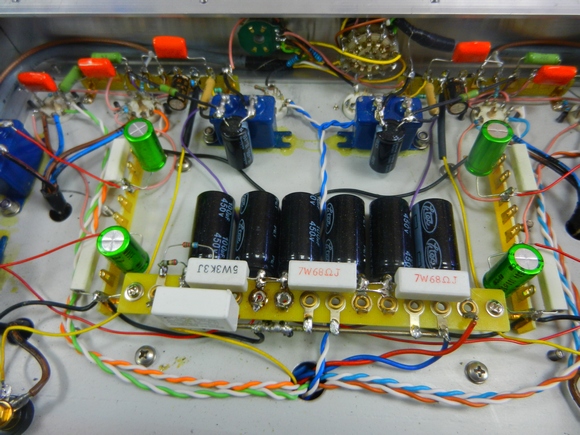

Još malo nadopuna: dodao sam kondenzatore od 1uF/400V-PIO između katoda izlaznih elektronki i +1 napona napajanja, te između +2 i mase.

[bepone]

oj davorin, blizi se narucivanje, sto nakraju uzet za grijanje PCL-ki - 17,5V po jednim datashetovima ili 18 po drugima ((kod tebe je 18.9 jer je trafic bio namijenjen za nesto drugo? )

[davorin]

oj davorin, blizi se narucivanje, sto nakraju uzet za grijanje PCL-ki - 17,5V po jednim datashetovima ili 18 po drugima ((kod tebe je 18.9 jer je trafic bio namijenjen za nesto drugo? )

PCL805 ima 17,5V, a PCL85 18V napon žarenja. Kako sam od ranije imao trafo sa 2 napona žarenja (6,3V i 12,6V), njih sam za ovu priliku spojio u seriju i dobio 18,9V, a da kompenziram višak napona od 1,4V, spojio sam u seriju sa žarenjem otpornik od 1,2 Ohma (Up=1,2Ohm x 1,2A).
Zbog ukupne struje od 1,2A za sve elektronke (0,3Ax4=1,2A), na otporniku je ostvaren pad napona od 1,44V, pa je za elektronke preostalo 17,46V (što je unutar tolerancije od 5% za točnih 17,5V).

[davorin]

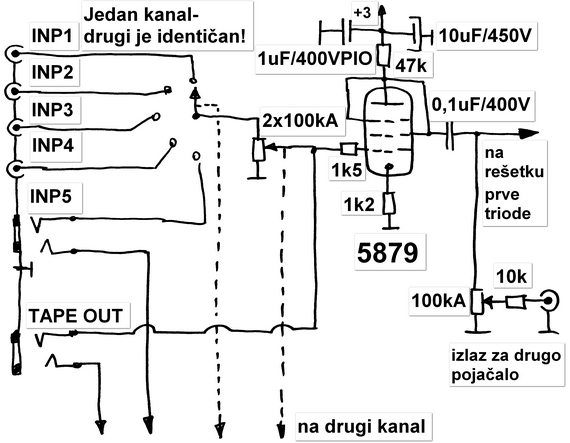

Postojeća osjetljivost (1Veff/10kOhma) je bila previsoka za neke izvore signala iz starijih uređaja, pa sam odlučio dodati jedan stupanj pojačanja (za svaki kanal! ). Izabrao sam elektronku 5878 u triodnom spoju jer je imala sve tražene karakteristike:
-niska izobličenja
-otpornost na mikrofoniju
-malošumnost i dug radni vijek
-ne traži istosmjerno grijanje (ima posebno spiralno omotane niti za grijanje koje umanjuju utjecaj istosmjerne struje na signal)
-neotpornost na vanjske smetnje (ne traži vanjski oklop jer ima unutrašnji!)
-mali energetski zahtjevi za grijanje (6,3V/0,15A za svaku elektronku)
-malo (taman koliko treba!) pojačanje (oko 7x u postojećim radnim uvjetima, a bez katodnog kondenzatora)
Detaljniji podaci za elektronku 5879 na linku:
http://www.mif.pg.gda.pl/homepages/fran ... 5/5879.pdf
Grijanje dvije elektronke sam povezao u seriju i preko otpornika od 43 Ohma/2W spojio na na napon koji mi je bio na raspolaganju (18,9V).

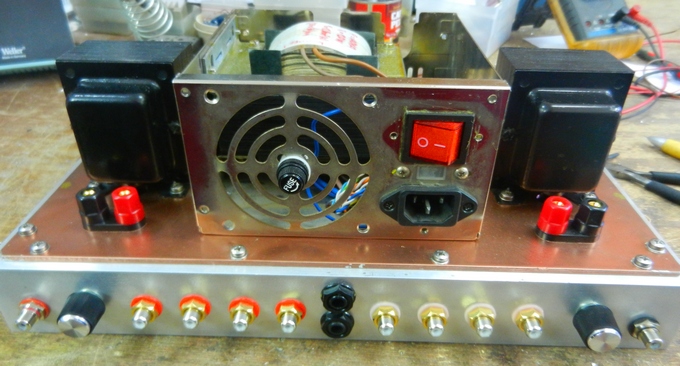

Nove mogućnosti ovako prepravljenog ulaznog stupnja sam iskoristio da ubacim sa stražnje strane posebne izlaze za (eventualna) dodatna pojačala, a sa posebnim potenciometrima/trimerima kojima se nivo toga signala može za svaki kanal izdvojeno podešavati.

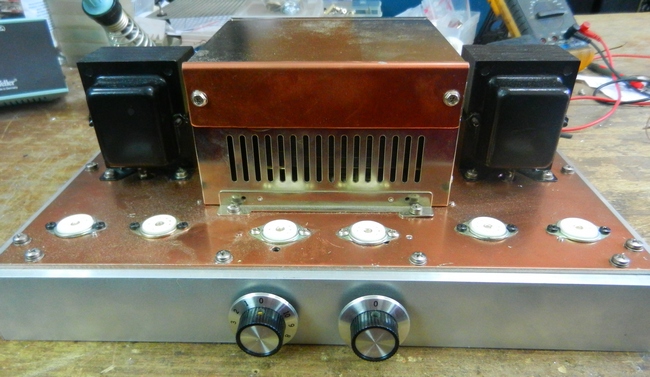

Stereo potenciometar i ulazni preklopnik sam premjestio s gornje, na prednju ploču (da bih na gornjoj ploči napravio mjesto podnožjima za nove elektronke), a dodatne izlazne priključke s pripadajućim potenciometrima/trimerima sam rasporedio na same krajeve stražnje ploče.

[davorin]

Sitna nadopuna:
Napon napajanja, na gornjoj šemi označen kao +3 je preko otpornika od 10kOhma/1W spojen na napon označen kao +2 na glavnoj šemi ispravljača.

[sstrsat]

Izvodjenje "tape out" preko volume pota nije dobro rjesenje. Prvo ca taj izlaz uopce ne triba atenuirat jer se regulacija nivoa snimanja ionako vrsi u magnetofonu a drugo (puno vaznije) je to ca ce ce vec i mali kapacitet (recimo 100 do 200 pF) interkonekta prema magnetofonu dovest do ozbiljnog degradiranja frekventne karakteristike. I ta degradacija ce bit i veca ca je ovi 100K volume pot vise stisan tako da ce pri manjim glasnocama pad od -3dB nastupit vec poprilicno duboko unutar audio opsega.
Slicno vridi i za izlaz za "drugo pojacalo".

Tape out se standardno i prakticno u 100 % slucajeva izvodi tako da se ulazi preampa proslidjuju direktno prema njemu uz eventualno bufferiranje i bez ikakve aatenuacije.
