Jednostavno protufazno pojačalo

[tom_hifi]

Super to izgleda

[davorin]

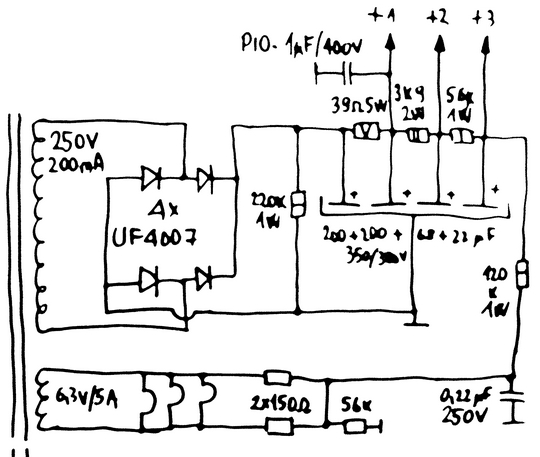

Korekcija šeme ispravljača visokog napona:

[davorin]

Završena mala pojačala sam stigao podesiti, probati i djelomično izmjeriti tek danas!
Solidni rezultati uz očekivanu izlaznu snagu (za sada sam probao samo s 6P41S elektronkama) koja se kretala oko 8-8,5W za izobličenje niža od 1%. Uz izobličenja oko 2,5% i pojavu poravnavanja vrhova signala (vrlo simetrično) sam dobio ~19W (Ueff=12,5V na 8 Ohma).

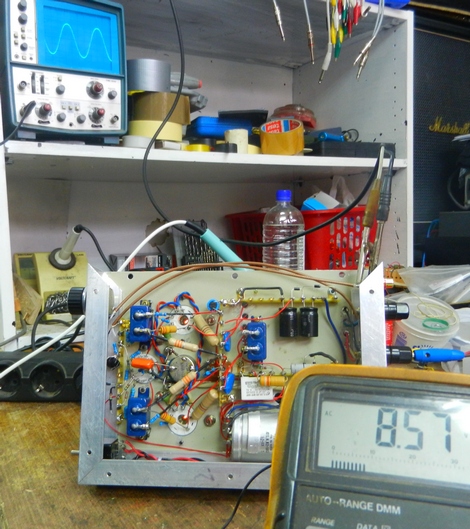

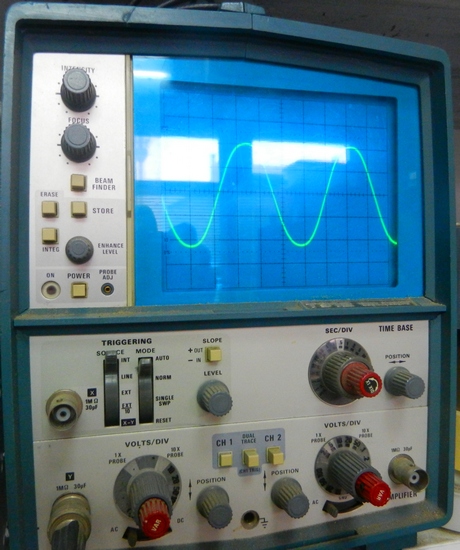

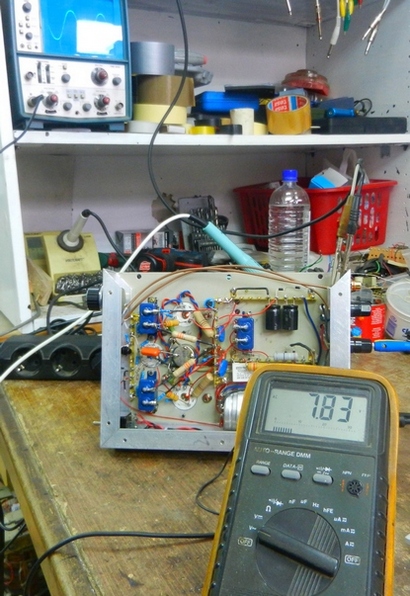

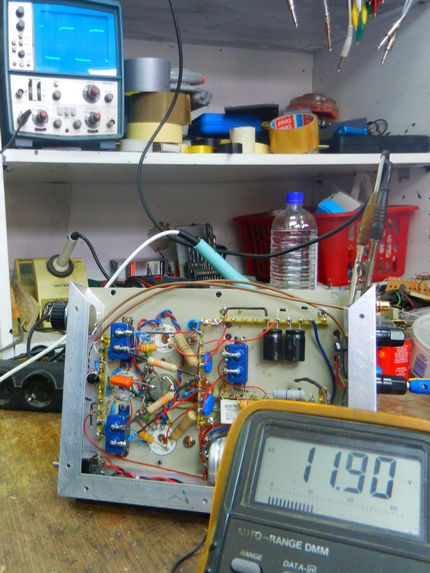

Evo par slika mjerenja na 1kHz:

[davorin]

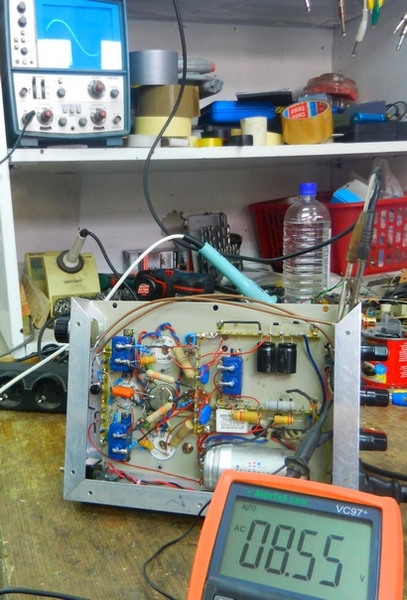

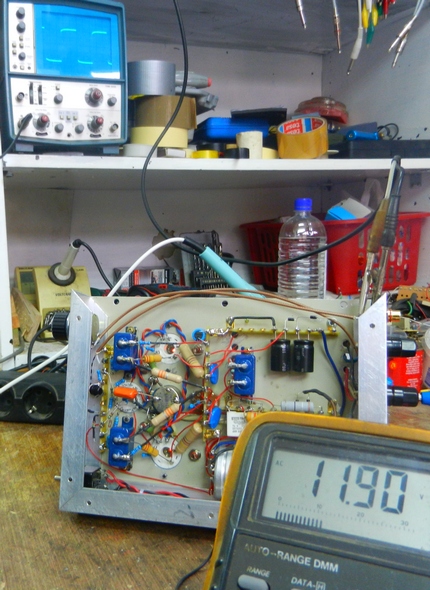

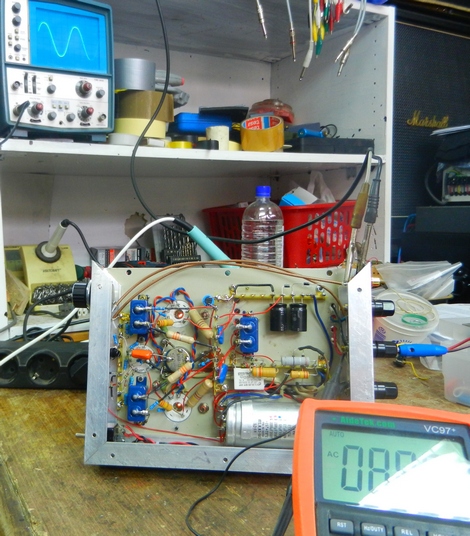

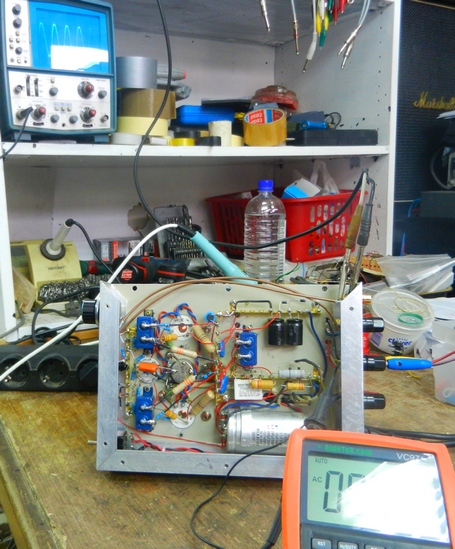

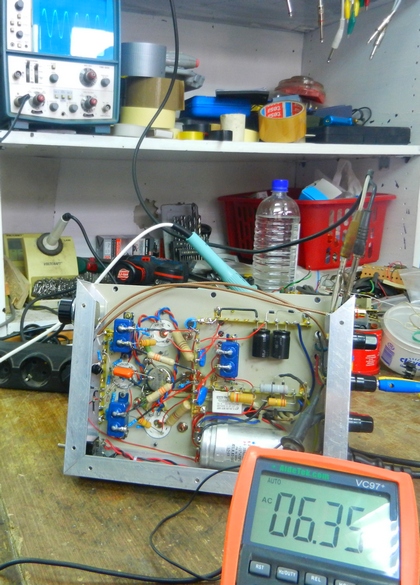

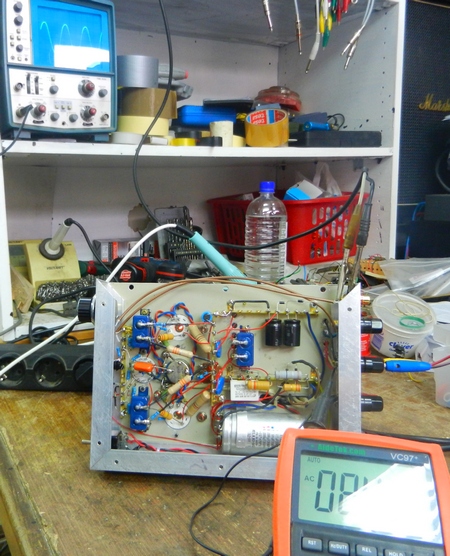

Još malo mjerenja:

[davorin]

Mala napomena:
Anodna struja je namještena na 2x40mA u stanju mirovanja (uz Ua-k oko 320V je anodna disipacija 12,8W), struja G2 je u mirovanju oko 2x1,5mA.
To znači da je radna točka izlaznog stupnja trenutno u klasi AB1. Kod povećanja izlazne snage do ~1/2 maksimalne snage nema promjene istosmjerne struje kroz elektronke (klasa A). Probao sam oba pojačala, koja rade gotovo identično, ali izvedena mjerenja (osim sa 1kHz!) sam napravio za sada samo na jednom pojačalu.

[davorin]

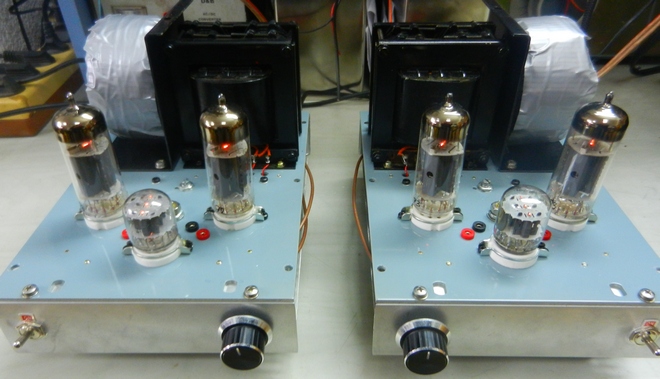

Nastavak:

[davorin]

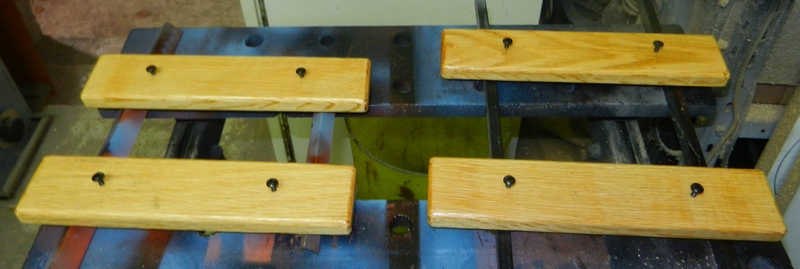

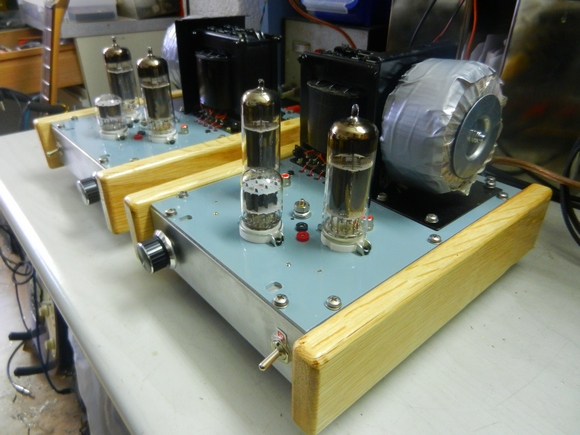

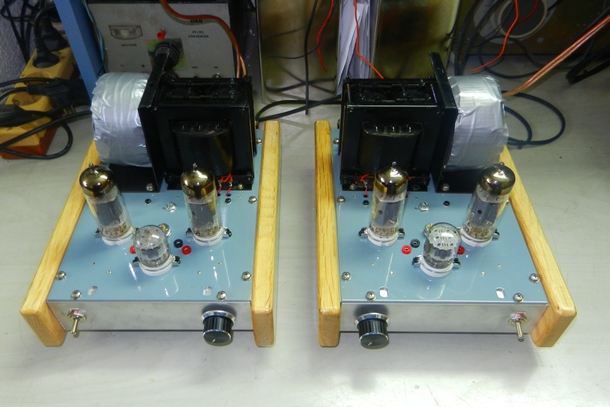

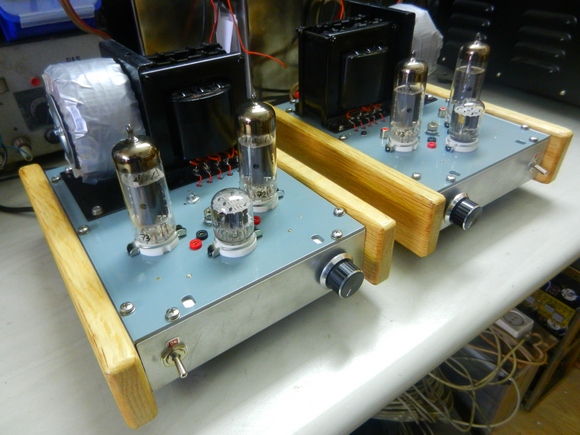

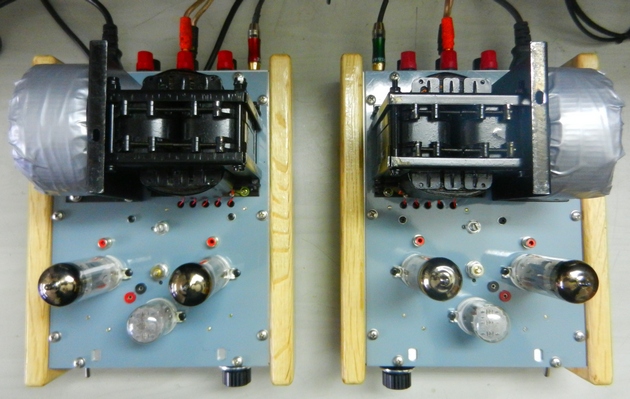

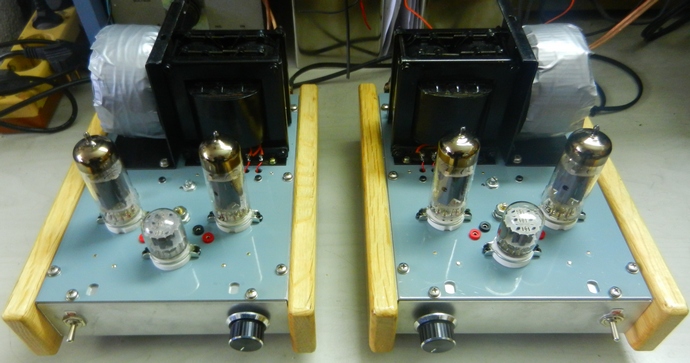

Lakirana i montirana drvenarija!

[fixxxer]

Jako lepo!

[tom_hifi]

Davorine, hoće još doći poklopci za trafoe? Inače, jako lijepi rad. Jesi slušao u 'glavnom sistemu'?

[davorin]

Doći će jedan(zapravo par za par pojačala! ) poklopac od inoxa koji će pokrivati oba transformatora zajedno (naručen je, ali još nije stigao).
