Tube bufferi

[Sonda54]

"Ubava Sonda Line Stage"- Tema:"Tube Line stage" (strana 21)
Mr inace iskreno mnogo cjenim vasu suradnju i vase znaje oko el.cjevima!!

P.S.
E ovako: pojacanje Au=50/4=12,5x, Struja 11,1-7=4,1 pa dolazi Ra=50/4,1=12,19 ili standardno Ra=12k
Hajde Bog!

[harkonen]

Čuj, ja ovu zadnju matematiku više ne mogu uloviti, o čemu se tu radi, onaj line je sa
E(P)CC88 (a i tamo je radni teret zbroj dva otpronika a ne 2,7K , zašto je tako napravljeno,
objašnjeno je tamo), no ovdje je riječ o ECC82 lampi.....
poziv za predstavljanje ostaje.

[Khadgar2007]

Stvarno mi nije jasno di se nađe onih 50V u izračunu za Ra. Lijepo se vidi na Harkonenovom grafu da je razlika 40V(dvije plave linije koje idu od -2 i -6V krivulja prema apscisi), struja je točna 4mA~4,1mA to je tu negdje. Znači i pojačanje je Au=40/4=10x.

[Sonda54]

Stvarno mi nije jasno di se nađe onih 50V u izračunu za Ra. Lijepo se vidi na Harkonenovom grafu da je razlika 40V(dvije plave linije koje idu od -2 i -6V krivulja prema apscisi), struja je točna 4mA~4,1mA to je tu negdje. Znači i pojačanje je Au=40/4=10x.

Uh ovo je odlican rezultat, ostala je samo ona izlazna otpornost kao "mali" problem od 8 kila i oni parni harmonici da ne prevazidju preko 0,8% , a neparni da su <0,03% pri izlaznom naponu preamp-a < 2V?!
Ziveli!
P.S.
Khadgar2007, pogledaj temu "Tube line stage" ( ) sajt 1, [grafikon za E(P)CC88] za tocku B (-2V) krivulja kaze da je napon 46V i sporedi sa grafikonom ECC82 tocke B (-4V) krivulja kaze (x-osa) 50V!! pitaj ?
Hvala na suradnji

[tom_hifi]

Sonda, nisi pozorno čitao harkonenov tekst. Pročitaj ponovno Nije bome ni meni bilo lako u početku, sjećam se samo kako sam krenuo s bufferom, jaooo. Hoću reći da ako ti manje pomognemo, a samo ti pokažemo pravi put, puno ćeš bolje shvatiti o čemu je riječ nego da ti se sve servira na tacni.

[Eko Eko]

Evo sam nakon Boris line-a po -ovoj shemi izradio i buffer s 6N6 s prve stranice ove teme. Dodao sam mu sklop za kašnjenje anodnog napona s NE 556. Svira odlično!
Ovaj sam namjenio kolegi gamgeeju jer me uvijek časti pivom , a ako mu se ne zapali i sebi ću sklepati jedan .
Uglavnom, visoka preporuka za početak svakomu tko želi na zicera ući u vakuumske vode.

[pamook]

bravou man

uz onaj amp na TF-u, Gamgee-jevi OB ce jos malo bit full opremljeni

svaka cast

[Eko Eko]

Fala pamook, sad sam se vratio od gamgeea, moram još doraditi hlađenje za 7806. Baš smo pričali kako nam je drago što smo te upoznali i kako bi se jedanred voljeli zaputiti u Vk do tebe.

[pamook]

Fala pamook, sad sam se vratio od gamgeea, moram još doraditi hlađenje za 7806. Baš smo pričali kako nam je drago što smo te upoznali i kako bi se jedanred voljeli zaputiti u Vk do tebe.

i meni je bilo drago upoznati ekipu, a jos smo si kako-tako i blizu... svakako bi jedno druzenje moglo pasti, i to uskoro - samo javi Gamgee-ju da kaze Jeleni da je nova tura dzema upravo u pripremi

a mogli bi i neku razmjenu brojeva moba na PM, pa kad se ukaze prilika ili se prolazi ovuda/onuda - eto

svakako se vidimo

[Eko Eko]

Naravno pamook, vidimo se!
Nego, par dana nakon buffera za kolegu, sklepao sam i sebi jedan identičan.

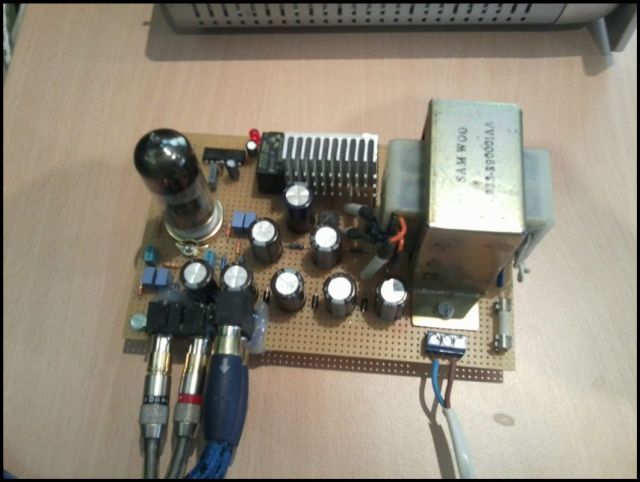

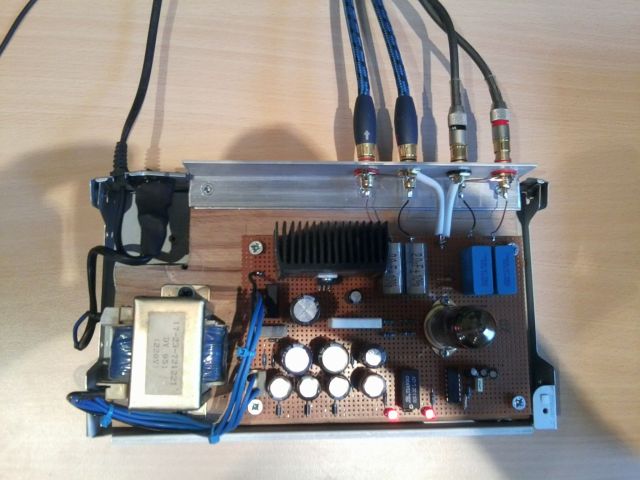

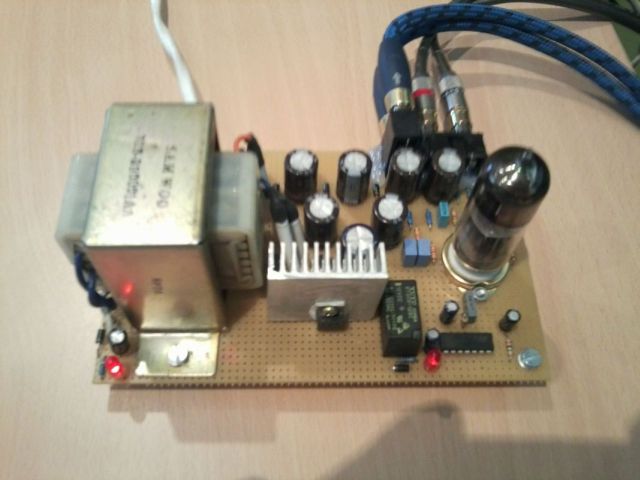

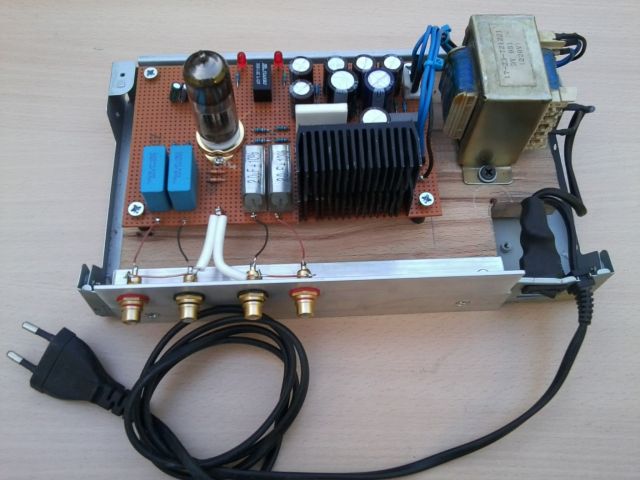

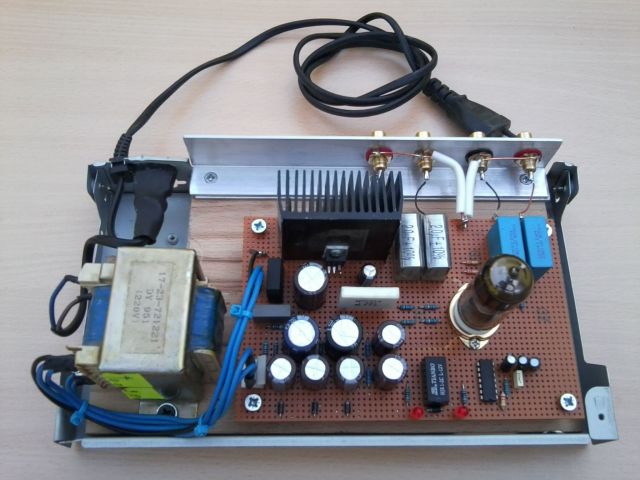

Evo par fotki sa moba:
