Hibrid, lampe i mosfeti

[audio kutak]

Joe, bolje stavi za multiturn i onu verziju 3 pina u liniji,jer se takav nađe na svakom buljaku dok za ove druge nisam ih viđao kod nas. Ili možeš staviti ovakav pinout http://www.chipoteka.hr/artikl/2919/tri ... 06-p-1-503

mislim da je puno bolje da trimer treba imati šaraf za podešavanje odozgora, jednostavnije je.....

[Khadgar2007]

Naravno, ja sam samo jednom koristio takav trimer jer je bila pločica sa takvim rasterom. U drugim slučajevima sam koristio uvijek okomiti trimer iako ponekad je možda dobro imati i ovakav ako je potrebno neki vod provući ispod trimera jer kod druge vrste se ne može.

[joe dalton]

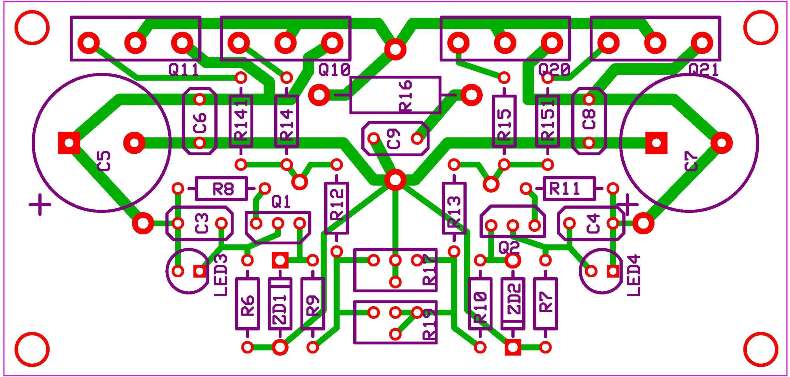

Dodana opcija za multiturn sa pinovima u nizu i povećan R16.


Izmicanje elektrolita da bi se moglo zašarafiti tranzistore zahtjeva povećanje pločice, što mi se nikako ne sviđa.
Zato predlažem 2 varijante za montažu izlaznih tranzistora:
1. montirati pločicu paralelno s hladnjakom (ja planiram i zašarafiti na hladnjak preko odstojnika), a nožice tranzistora savinuti pod 90.
2. zalemiti elektrolite na pločicu nakon montaže tranzistora na hladnjak.
Ukoliko baš niti jedna od predloženih varijanti nije prihvatljiva pišite pa da preslagujem....

[audio kutak]

Dodana opcija za multiturn sa pinovima u nizu i povećan R16.


Izmicanje elektrolita da bi se moglo zašarafiti tranzistore zahtjeva povećanje pločice, što mi se nikako ne sviđa.
Zato predlažem 2 varijante za montažu izlaznih tranzistora:
1. montirati pločicu paralelno s hladnjakom (ja planiram i zašarafiti na hladnjak preko odstojnika), a nožice tranzistora savinuti pod 90.
.

slažem se, za tako malu pločicu nebi bilo loše da se kompletna zašarafi na hladnjak i tranzistori budu u paraleli sa pločicom.... kao mugen hibrid....
ostane puno mjesta za ostale komponente a i podešavanje trimera je isto lako

[grunf]

kako sam bio malo u gužvi zadnjih dana samo da kažem da je ova verzija može ostti i finalna ako se budu koristili elkoi od 100uF/63v ,npr FC serija(ili nešto sličnih dimenzija) jer se onda izlazni mosfeti mogu normalno pritegnuti,a sad oće li ih netko montirati vertikalno ili horizontalno ovisi o hladnjaku koji ima

btw.

kako nažalost nisam čuo verziju s DN2540 jer sam svoje skurio odma na testu,pokupia san u Kaligule par komada prošli tjedan i nažalost bili su fake, danas sam pokupio i ostatk za ispitati i ostali su fake,sutra ću poslikati i staviti slike, pravi se lako prepozna po oporu između S i D nožice,triba biti ispod 20ohm ,ove kopije ne vode nego instrument registrira samo zaštitnu diodu

[Kaligula]

kako nažalost nisam čuo verziju s DN2540 jer sam svoje skurio odma na testu,pokupia san u Kaligule par komada prošli tjedan i nažalost bili su fake, danas sam pokupio i ostatk za ispitati i ostali su fake,sutra ću poslikati i staviti slike, pravi se lako prepozna po oporu između S i D nožice,triba biti ispod 20ohm ,ove kopije ne vode nego instrument registrira samo zaštitnu diodu

Ma to ti izgleda imaš fake lemilicu.
Ja, kad sam ih kupova nije pisalo "fake"!
Ili si se dok si lemija s drugom rukom uzemljija za čašu crnjaka!

[grunf]

kako nažalost nisam čuo verziju s DN2540 jer sam svoje skurio odma na testu,pokupia san u Kaligule par komada prošli tjedan i nažalost bili su fake, danas sam pokupio i ostatk za ispitati i ostali su fake,sutra ću poslikati i staviti slike, pravi se lako prepozna po oporu između S i D nožice,triba biti ispod 20ohm ,ove kopije ne vode nego instrument registrira samo zaštitnu diodu

Ma to ti izgleda imaš fake lemilicu.
Ja, kad sam ih kupova nije pisalo "fake"!
Ili si se dok si lemija s drugom rukom uzemljija za čašu crnjaka!

a nemoš virovati da ni jedan nije pravi

triba staviti link od lika koji to dila da mu malo padne promet

[davorin]

kako sam bio malo u gužvi zadnjih dana samo da kažem da je ova verzija može ostti i finalna ako se budu koristili elkoi od 100uF/63v ,npr FC serija(ili nešto sličnih dimenzija) jer se onda izlazni mosfeti mogu normalno pritegnuti,a sad oće li ih netko montirati vertikalno ili horizontalno ovisi o hladnjaku koji ima

btw.

kako nažalost nisam čuo verziju s DN2540 jer sam svoje skurio odma na testu,pokupia san u Kaligule par komada prošli tjedan i nažalost bili su fake, danas sam pokupio i ostatk za ispitati i ostali su fake,sutra ću poslikati i staviti slike, pravi se lako prepozna po oporu između S i D nožice,triba biti ispod 20ohm ,ove kopije ne vode nego instrument registrira samo zaštitnu diodu

Možda je lemilica bila ona za oluke, jer joj se obrisala jedna nula sa oznake snage u vatima!
Treba svakako provjeriti radi li se o lemilici od 500W ili 50W?

[grunf]

kako sam bio malo u gužvi zadnjih dana samo da kažem da je ova verzija može ostti i finalna ako se budu koristili elkoi od 100uF/63v ,npr FC serija(ili nešto sličnih dimenzija) jer se onda izlazni mosfeti mogu normalno pritegnuti,a sad oće li ih netko montirati vertikalno ili horizontalno ovisi o hladnjaku koji ima

btw.

kako nažalost nisam čuo verziju s DN2540 jer sam svoje skurio odma na testu,pokupia san u Kaligule par komada prošli tjedan i nažalost bili su fake, danas sam pokupio i ostatk za ispitati i ostali su fake,sutra ću poslikati i staviti slike, pravi se lako prepozna po oporu između S i D nožice,triba biti ispod 20ohm ,ove kopije ne vode nego instrument registrira samo zaštitnu diodu

Možda je lemilica bila ona za oluke, jer joj se obrisala jedna nula sa oznake snage u vatima!
Treba svakako provjeriti radi li se o lemilici od 500W ili 50W?

ma vidi ih sad , ima samo 18

ne zezan se lipo se vidi pod povečalon trag brusilice

[grunf]

nu slike,livi je orginal ,desni kopija
