Linijsko pred-pojačalo sa 13DR7

[pamook]

jope ja s potpitanjima

za narudzbu prigusnice je dovoljno navesti podatke sa sheme (50H 30mA) ili trebam navesti jos neki podatak?

i da li mogu umjesto 3x22k u paraleli iskoristiti 2 x 15k2 (3 W svaki, imam ih pa zato pitam)... razlika u ukupnim otporima ( 7k3 vs. 7k5) vjerujem nece igrati ulogu, toliko setaju vrijednosti i unutar tolerancije samih otpora?

thx

[davorin]

jope ja s potpitanjima

za narudzbu prigusnice je dovoljno navesti podatke sa sheme (50H 30mA) ili trebam navesti jos neki podatak?

i da li mogu umjesto 3x22k u paraleli iskoristiti 2 x 15k2 (3 W svaki, imam ih pa zato pitam)... razlika u ukupnim otporima ( 7k3 vs. 7k5) vjerujem nece igrati ulogu, toliko setaju vrijednosti i unutar tolerancije samih otpora?

thx

Ne treba naručivati tako veliku prigušnicu (postojeću sa šeme sam već imao!), dovoljno je da je veća od 20H. Može se jedino uzeti za veću struju (npr. 40-50mA), da se mogu elektronke probati i u radu sa većom strujom.
Tako male razlike u vrijednosti anodnih otpornika ne predstavljaju problem, mislim da se u zvuku ne bi mogle primjetiti.

[pamook]

Hvala za info, krece akcija stadion

[audio kutak]

Hvala za info, krece akcija stadion

opet si se u nešto uvalio?

[pamook]

"di ce suza, neg pod oko", rekli bi neki

[davorin]

Nakon nekih kratkih mjerenja, koja su pokazala da sa povećanjem struje kroz elektronku na 20-25mA izlazni signal nema, osim prvog parnog harmonika, primjesu nikakvih drugih harmonika do pred sam kraj svojih mogućnosti (izlazni signal pred "clipping"-om!; trenutno mjerenje je limitirano s mogućnostima mog mjerača izobličenja!), odlučio sam povećati struju kroz elektronku.
Smanjio sam katodne i anodne otpornike, i time povećao struju kroz elektronku. Zbog relativno niskog maksimalnog napona i struje što mogu dobiti iz ispravljača (improviziranog od 2 trafa, a samo zato što sam ih imao trenutno gotove!), nisam dalje mogao povećavati struju kroz elektronku (prevelik pad napona u ispravljaču), pa ne mogu govoriti kakve bi karakteristike bile s još većom strujom.
Ovako sam dobio izobličenja niža od 0,15% (prisutan samo 2. harmonik!) pri izlaznom naponu od 10Veff (~28Vpp!), izlaznom opterećenju od 10kOhma i u frekventnom rasponu od 10Hz do 1Mhz(-3dB).
Pri finalnoj izvedbi (ovo je samo prototip!) ću predviditi stabilizirani ispravljač za 80mA s mogućnošću regulacije izlaznog napona od 200-300V, jer vjerujem da bi se daljnjim eksperimentiranjem mogli dobiti još bolji rezultati.

[davorin]

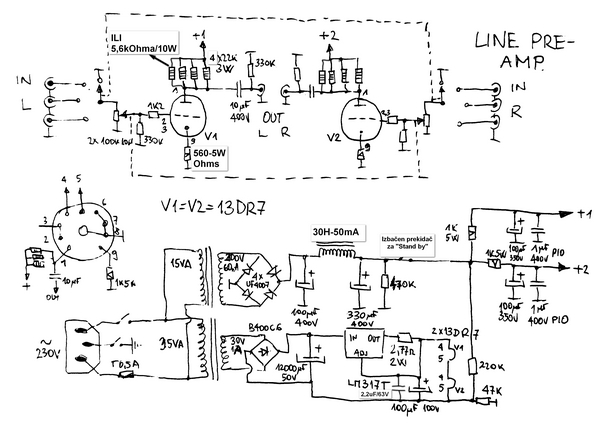

Promjene u odnosu na ranije objavljenu šemu:
1. katodni otpornici su sa 1k/5W smanjeni na 560 Ohma/5W
2. postojećim anodnim otpornicima sam dodao još jedan od 22kOhma/3W, tako da ih je sada 4 paralelno, odnosno ukupan otpor je 5,5kOhma (može se zamijeniti sa jednim otpornikom od 5,6kOhma/10W)
3. dodan je blok kondenzator od 2,2uF/63V na izlazu izvora konstantne struje za grijanje elektronki
4. izbačen je prekidač za "STAND BY" koji je radio "BUM" u zvučnicima pri uključenju (trebao je biti spregnut s releima koji bi kratko spajali izlaz pred-pojačala, ali sam trenutno odustao od te ideje)
