ECC82 + ECC88

[zbotic]

To ti je kada je katoda negativna u odnosu na grijanje, nešto je tu zbrčkano, pogledaj druge datasheetove.


BTW imam doma drugi amp koji na 80V razlike radi evo već godinu dana (i bez zaštitne diode)

Da je u našoj shemi na prvom mjestu bila također ECC88 onda bi trebalo zbog elevacije paziti i na taj parametar od 50V. Tako je slučaj upravo kod ovog mog gotovog pojačala. Na katodi druge polovice imao sam oko 110-120V, dodao sam elevacijom 35V i zadovoljio oba parametra.

viewtopic.php?f=17&t=350&start=2210

[bepone]

ni zbrckano pogledao sam puno datasheeta i E88cc i ecc88 i drugi daju dva razlicita podatka, kod drugih je i vise. ocito da dve triode imaju razlicite Vgk , to je za srpp ili kaskadu bitno a i sklop kao sta pise lijepo na vrhu to je ona crtica.

kod mene nema filozofije, ja ti delan po datasheetu i ako pise max 50V ja cu stavit manje!

normalno da ce lampa to podnest i 2x vise, to su konzervativne brojke, ali, nisu za vraga napisane...

problemi kod napona grijanje katoda i njegovog utjecaja na radni vijek postoje, a vezani su za curenje struje katoda grijanja, sumove i pucketanja, cak i izboje (BUUUM) evo cisto da ostane zabiljezeno

[zbotic]

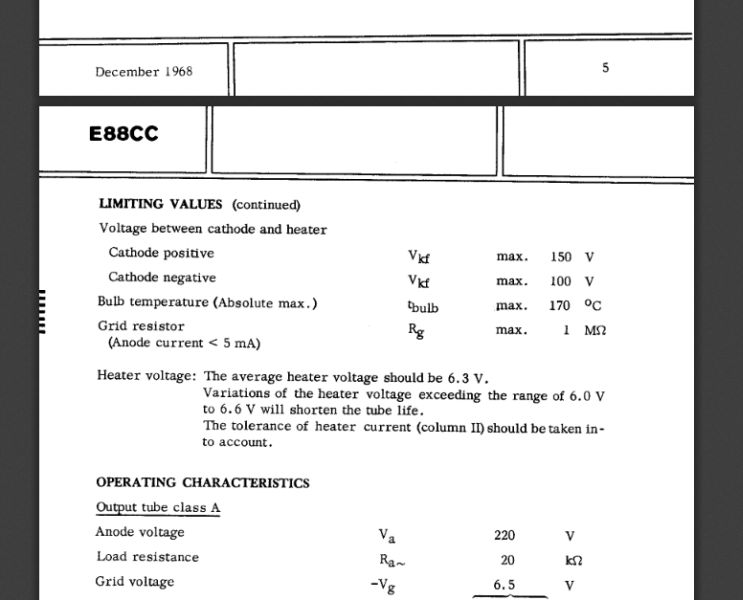

Čitaj kako hoćeš, meni svejedno, ali evo da i drugi mogu sami pročitati i zaključiti.


http://html.alldatasheet.net/html-pdf/2 ... E88CC.html

[zbotic]

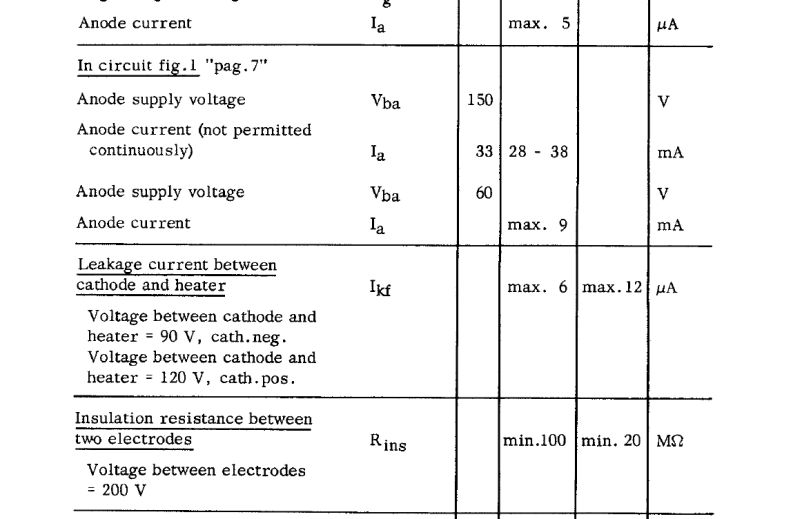

Čak je navedena i strujna karakteristika u "inkriminiranom" području:
Sve to treba pročitati, pažljivije...


[bepone]

ja sam ti i dalje na manje od 50V, tj 35V razlike kako kaze onaj datasheet koji sam ti poslao.

[zbotic]

Edit: nakon malo detaljnijeg računanja ispada mi za katodni otpor od 320ohma, bias na -3.7V , struja 11.5 mA i anodni napon oko 170VDC. To bi bilo super.

Nakon probavanja i "usviravanja" mogu konstatirati da je ovaj gore račun apsolutno točan.

Naravno da u ovisnosti o cijevi može varirati do cca 200V/-3V, ali to je to...



Pravac koji je crtao Bepone treba translatirati u 310 na apscisi i 26 na ordinati i to će biti super jer tako i treba biti..... Onda se mogu birati i druge radne točke....

[zbotic]

Pojačalo je jučer radilo nekoliko sati na dasci i to zvučno jako uvjerljivo. Problema ima u vidu šumova i vjerojatnih oscilacija, ali to ćemo nekako riješiti, kada ustanovim uzrok........

[elvis]

Pojačalo je jučer radilo nekoliko sati na dasci i to zvučno jako uvjerljivo. Problema ima u vidu šumova i vjerojatnih oscilacija, ali to ćemo nekako riješiti, kada ustanovim uzrok........

Ma ja sam ti zbog tih šumova, te ostalih prizvuka pomalo napustio lampe. U biti kada sam napravio zester vidio sam koliko je sve to šareno, a ubijali su me u pojam i česti debalansi kanala, pa čak i razlike u zvuku između kanala, i sve u svemu koliko me je sve to radovalo, toliko me je i živciralo. Kada sam napustio PCB i počeo raditi isključivo P2P parazitni zvukovi sveli su se nanajmanju moguću mjeru i moji uradci postali su u pravilu tiši od učiteljevih uređaja mada on to neće nikada priznati he , no ta potreba za internim i eksternim uparivanjem lampi i dalje mi ide na živce jer je to gotovo nemoguća misija, za svaki primjerak bi trebalo kupiti bar 30 komada pa bi se možda 15% moglo upariti. Užas !

[zbotic]

Sve što si rekao je istina, a trebalo mi je svega dva preampa i desetak sati proučavanja da i sam dođem do takvog zaključka.

Ovo ionako radim radi zabave i s obzirom na pune ladice dijelova košta me vrlo malo pa nije neka velika šteta...

[zbotic]

Kada smo već kod balansa kanala pogledaj kako to izgleda kod onog Putzey balansiranog preampa Mjereno lijevo-desno
