OTL TRS 6S19P

[bepone]

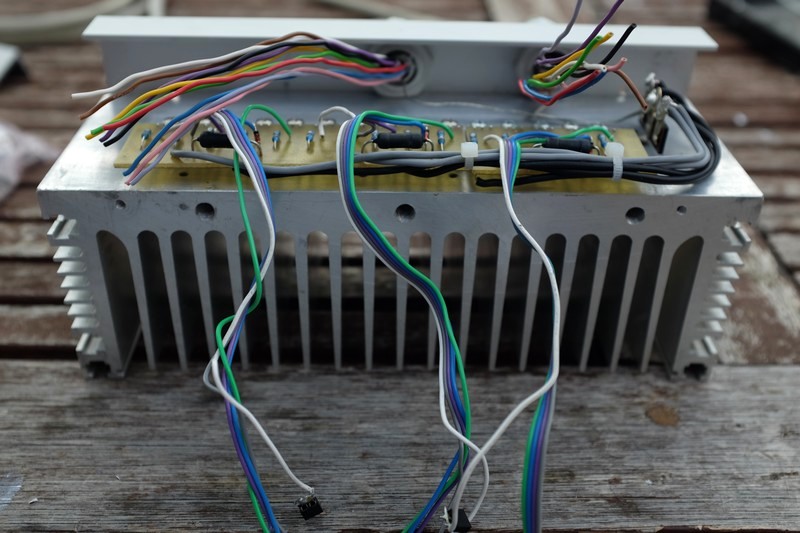

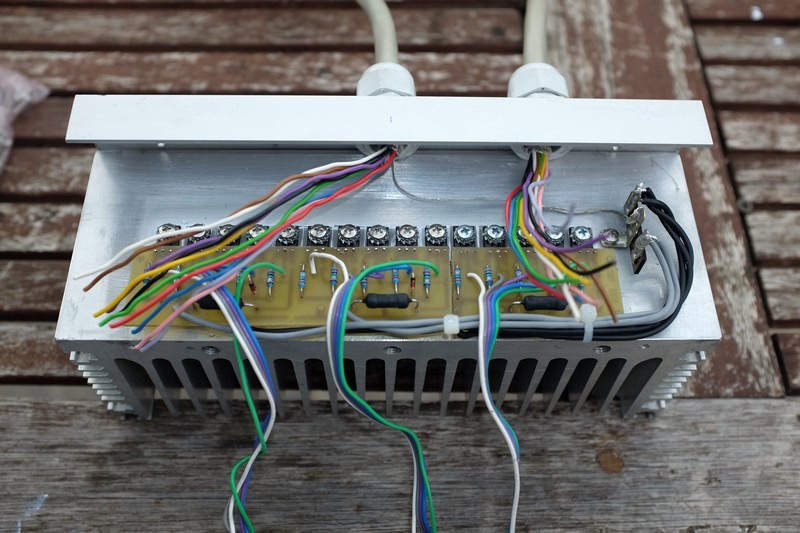

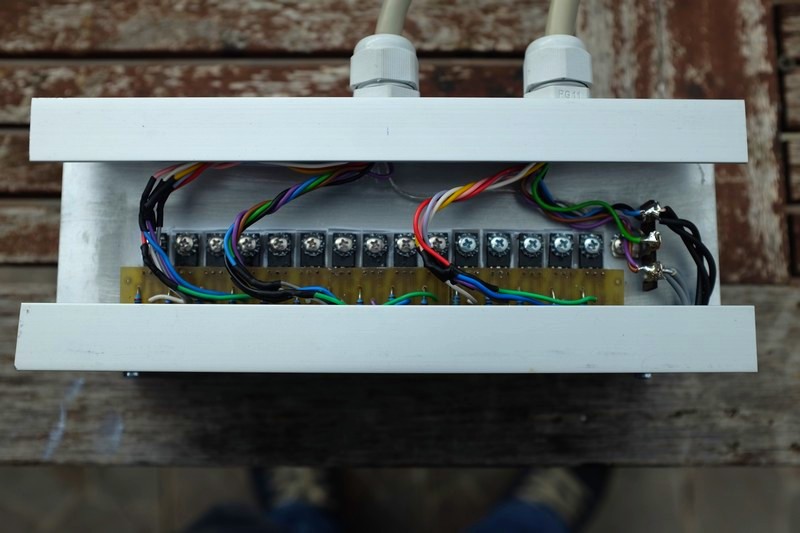

evo ga jos jedan nastavak-stalo je na toplini. sistemom vise (aluminija) je manje (topline) odluceno da ce CCSi dobiti vanjsku kutiju, kako su vec kutije napravljene nema drugog rjesenja. uzeo sam blok aluminija koji je bio hladilo za IGBT-inverter, ima koju kilicu i pol. opet nakon muka urezivanja navoja za cijeli blok tranzistora, izrade stalaka od L profila i par dana sporog rada rodio se CCS v3!
15 signala i dvije zice napajanja salju se iz pojacala 12 pinskim i 7 pinskim konektorima montiranim na zadnju stranu ampa.

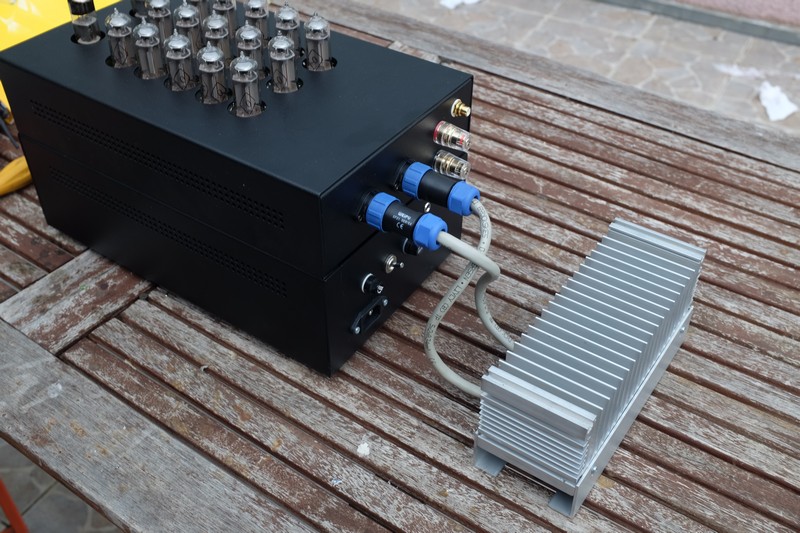

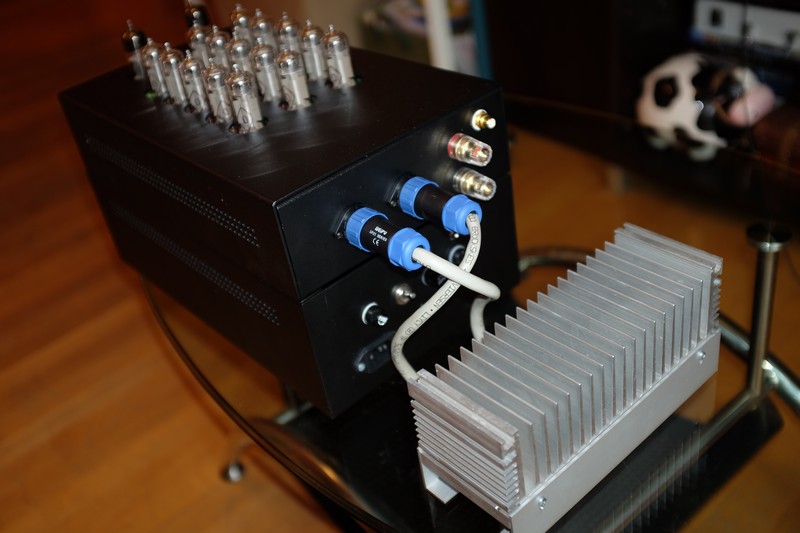

evo kako to izgleda




konektori su vodonepropusni IP68 pa se ccs moze staviti na teracu a amp u kucu ako si i dalje bude grijao

[bepone]




[bepone]


[Roko]

Jako dobro to izgleda!


Za kakve (koje) zvučnike si to namijenio?

[bepone]

zvucnici kao za cijevni amp bi trebali bit.. radi damping faktora i izlaznog otpora om-do par oma koliko ce imat ovaj amp.. ovisi o feedbacku..prikljuceni su bili philips 96 dB. trenutno bi me veselilo najvise da sve proradi kako i treba bez prevelikih zagrijavanja , da dobijem malo potrebne motivacije i napravim jos jedan kanal!

[bepone]

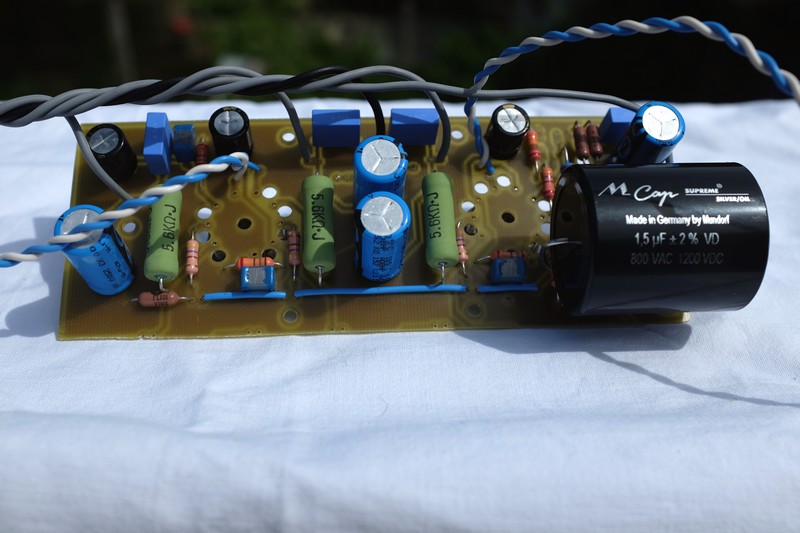

preamp modul drugi kanal

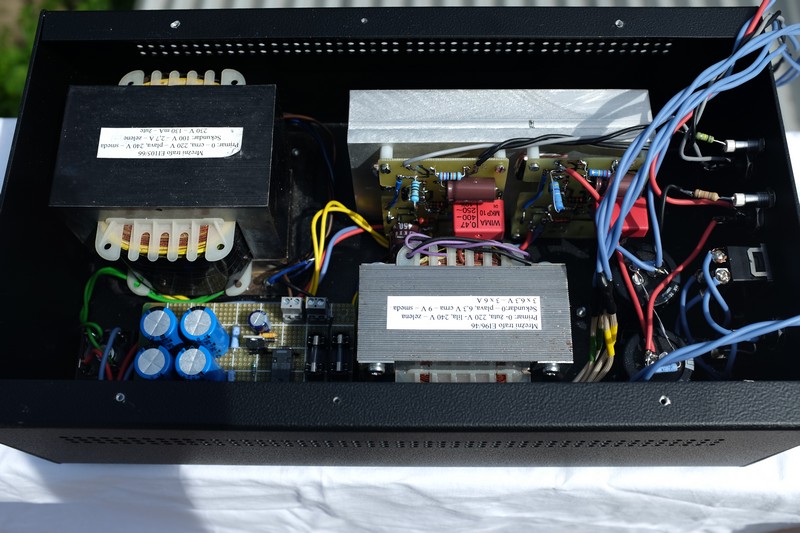

donji kat trafoi i regulatori

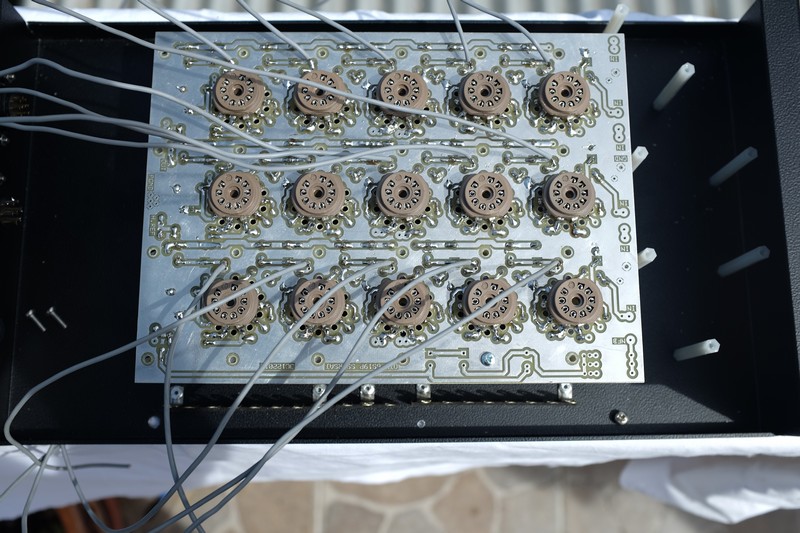

plocica izlaza zalemljena i spremni ccsi za ozic

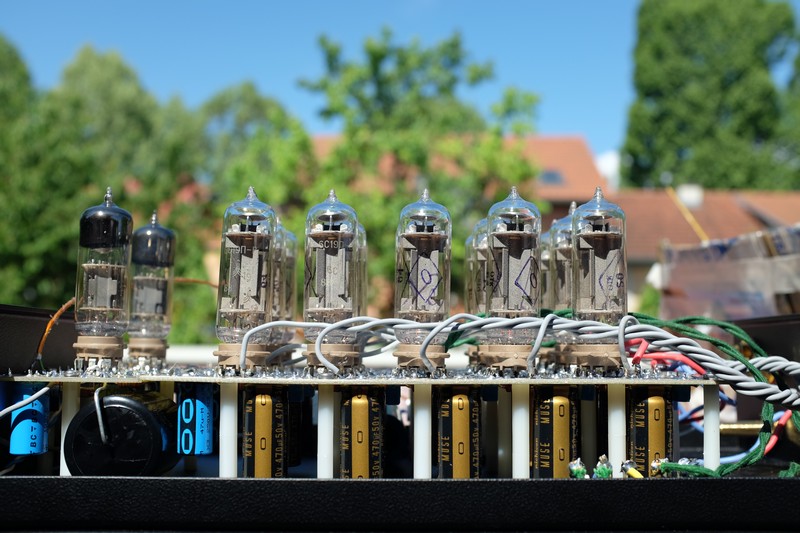

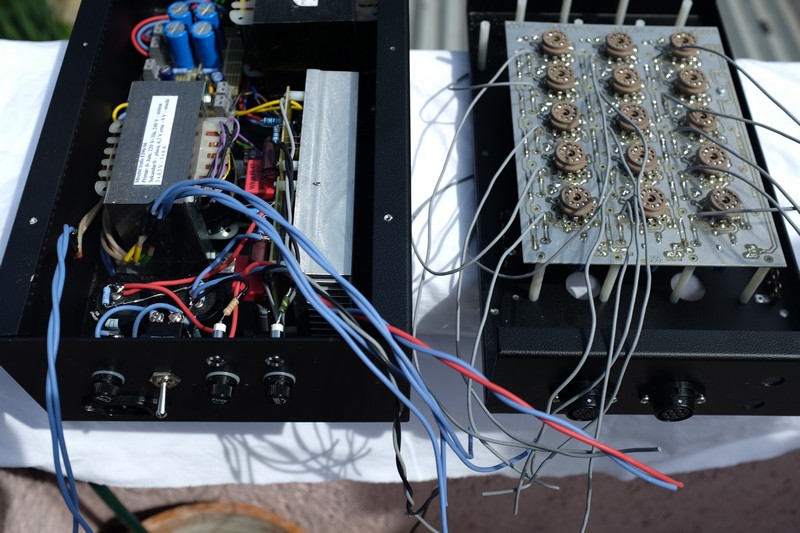

donji i gornji kat


[bepone]

.. i nakon 60tak sati ozicavanja svega probno paljenje drugog kanala


[Mate]

U ovome projektu najdraže mi je to što će biti krcato rezervnih djelova za druge projekte. Neće tribat kupovat, a moći će se raditi i količinske akcije recimo za razmjene djelova s drugima DIYerima.
Nakon što sve proradi i dosadi, naravno.

[audio kutak]

[bepone]

evo nakon godinu dana koristenja evo malo infoa u vezi ampa..
prvo zvuk - nema se sto rec, jedan od najboljih souuuundova ikad, ne zamara, lagan, detaljan, fluidan , cist.. its itd.. (ukrasite po volji )
dok oko topline bi se dalo raspravljat jos i o odvodjenju..
mozda bi trebalo ovaj amp razdvojit na cetiri kutije, i to malo vece, ovako je kompaktna grijalica gdje PS sa donjeg kata grije svu elektroniku na gornjem katu, a i lampe koje su montirane gore ne pomazu u odvodjenju topline
znaci sa 4 kutije, napajanje-amp, napajanje-amp poredane linijski treba zauzet svo mjesto na regalu jer ovako kako je sad prototip je odraz lose moderne inzinjerije i dokaz da nema u OTL svijetu mjesta za pojmove kompaktnost, malo, sitno kao sto se meni na pocetku ucinilo
