OTL TRS 6S19P

[bepone]

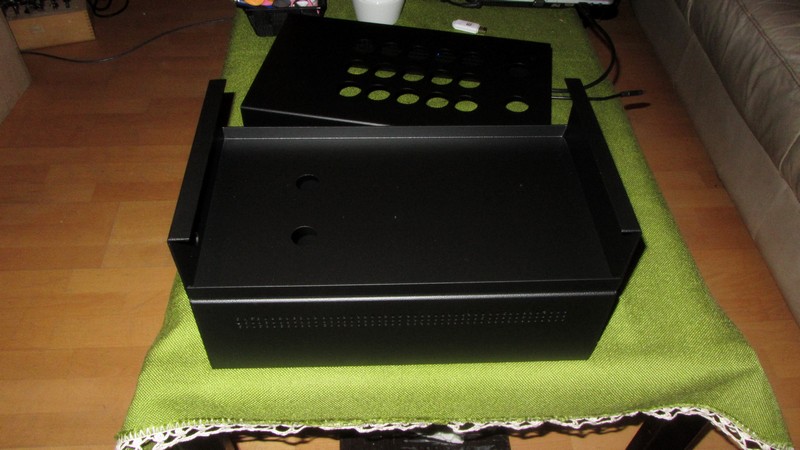

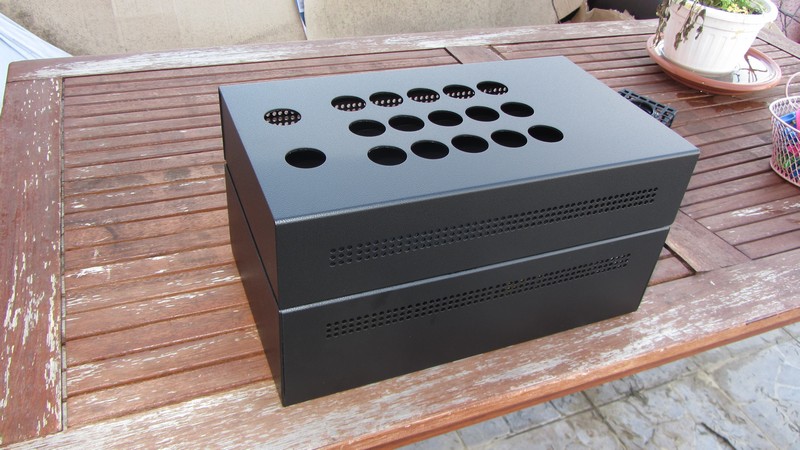

monoblok ce bit smjesten u skatulu na kat - dole napajanje, gore elektronika, to mi je bilo najeleantnije za izvest.
u slucaju smjestenja sve u jednu ravninu, s obzirom na kolicinu elemenata zauzimao bi povrsinu od pol metra kvadratnih




[bepone]

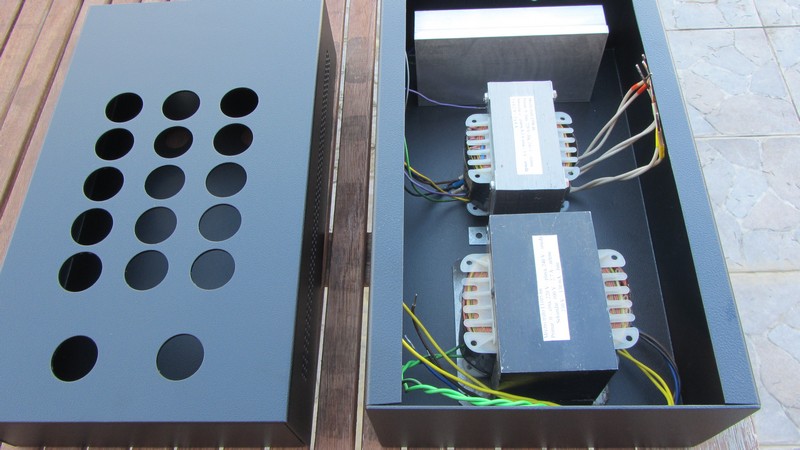

u donjoj kutiji ce biti smjesteni trafoi (2x) 300VA + 150VA , stabilizatori napona (2x, 110V, 250V DC), kasnjenje paljenja (40 sec), hladilo za stabilizator i mozda jos koji ventilator ovisno o zagrijavanju.

i gornjoj kutiji su 3 plocice , PREAMP (6n6 x2) + AMP (6S19P x 15) +CCS (15x MJE340) i hladilo za CCS
plocice je ilimzn predvidio montirati na odstojnike i idealno su legli oni od 45mm,

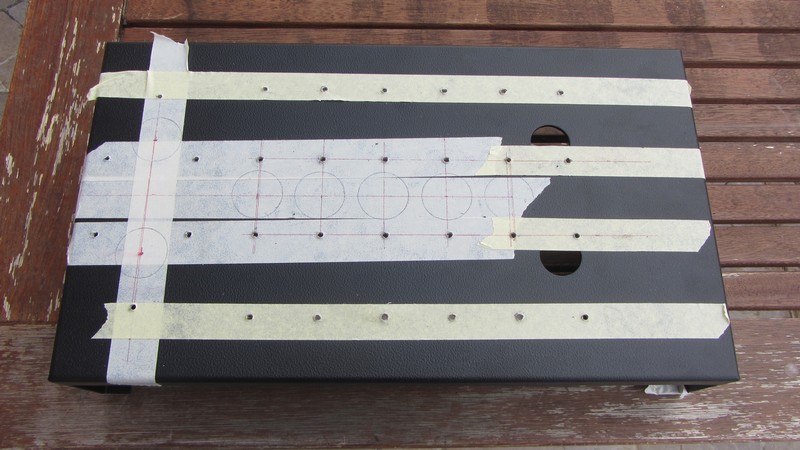

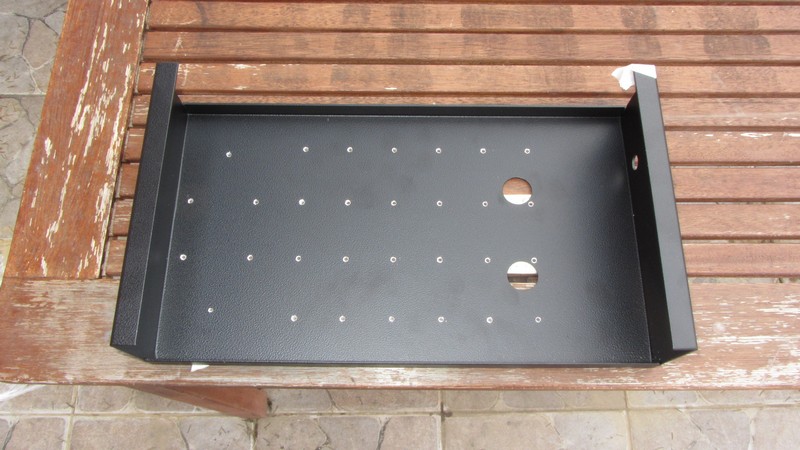

zapocelo je s busenjem rupa za njih:



[Roko]

Ejla Bepone,

Veseli me vidit da si odluci nastavit stari trsov projekt Lipo izgledaju te skatule, di si to da napravit?

[bepone]

Ejla Bepone,

Veseli me vidit da si odluci nastavit stari trsov projekt Lipo izgledaju te skatule, di si to da napravit?

ojla roko je, steta da stoji projekt, konacno sam uzeo 15 dana slobodnih za to zgotovit..
skatule mi je napravila limarija METRON u zgu (vec 100 let gren tamo) - postoji jos i STRITOF (puno opremljeniji sa cnc- ima) pa kombiniram izmedju njih!

[bepone]

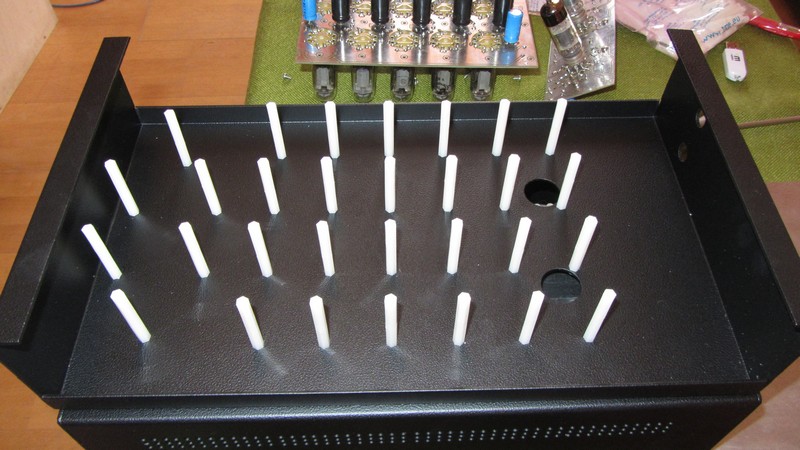

odstojnici montirani:


[bepone]

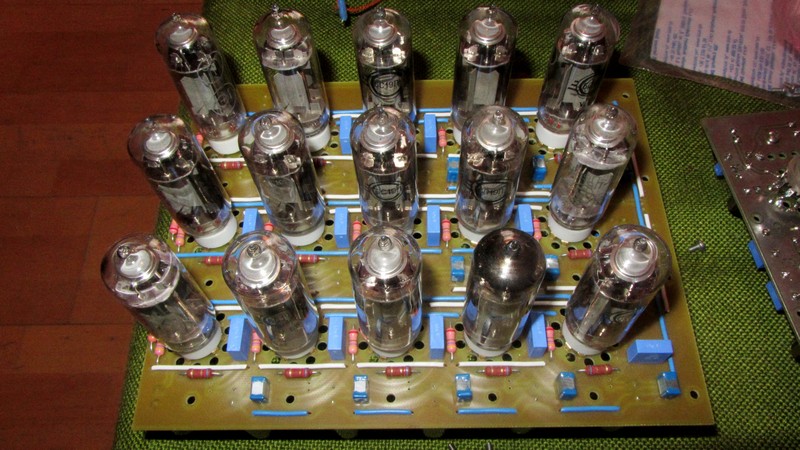

PCB sa lampama (izl. dio 6S19P) popunjen / elki napajanje-izlaz su sa donje strane/


[bepone]

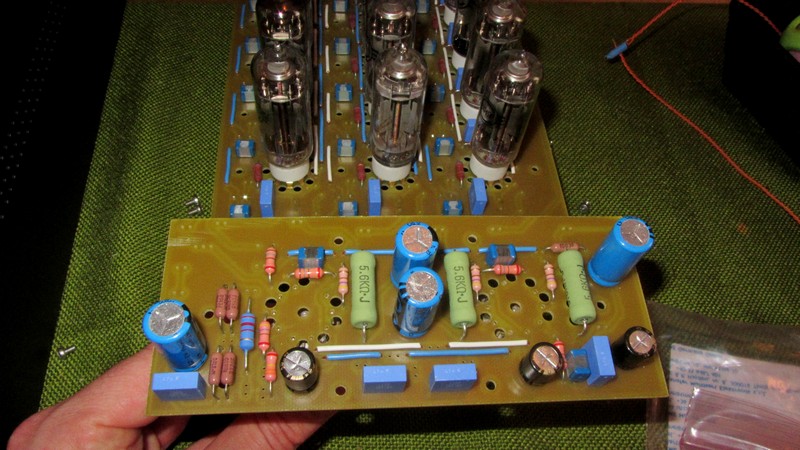

preamp PCB sa drivericama 6N6P popnjen:


[bepone]

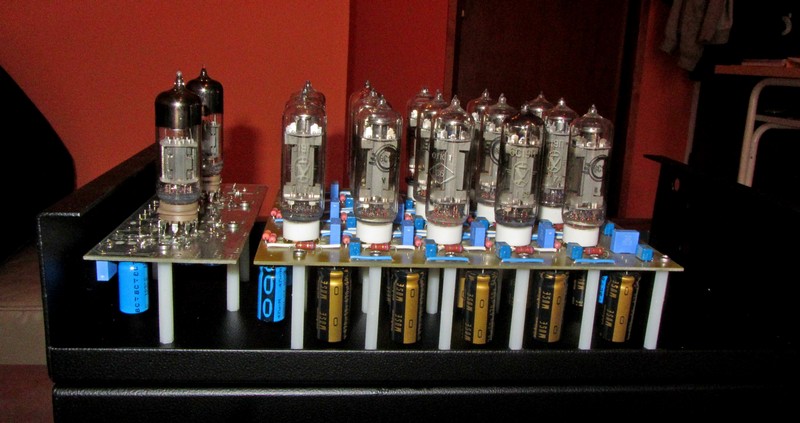

probna montaza bocni pogled:


[bepone]

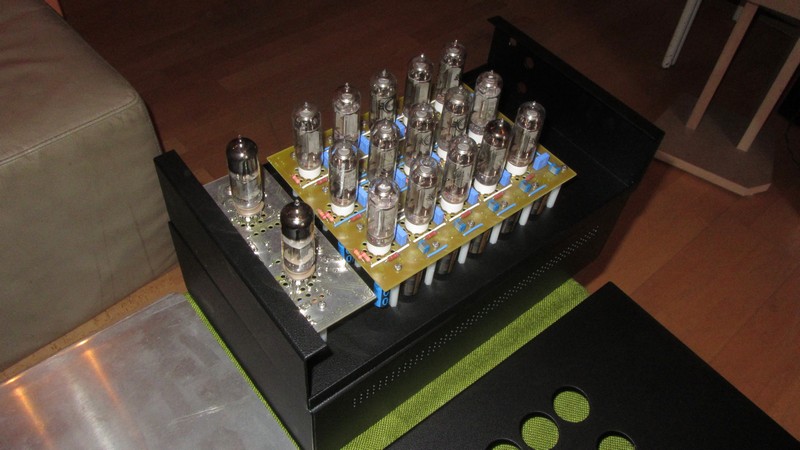

gornji:


[bepone]

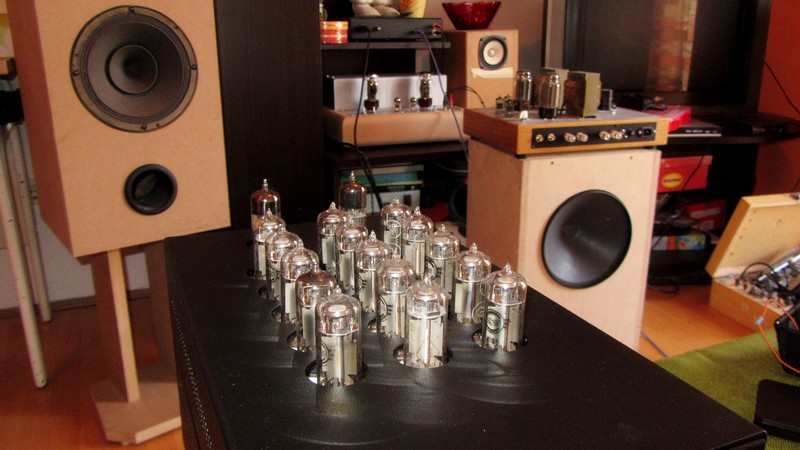

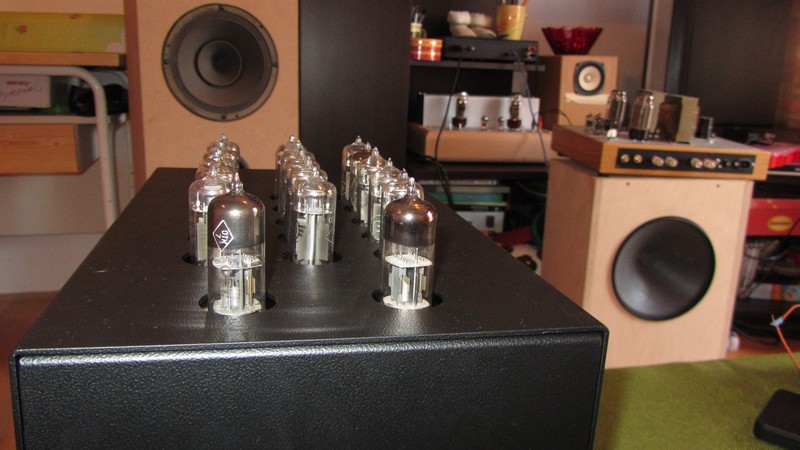

probni pogled sa poklopcem:
