DAH-1 (upute)

[harkonen]

Slijedeće ćemo spojiti one crvene žice sa ispravljača (plus svakog kanala) na
lemnu letvu u točku odakle ćemo spojiti na primar izlaznog trafoa, te prema 5,6k otporu za rasprezanje....


[harkonen]

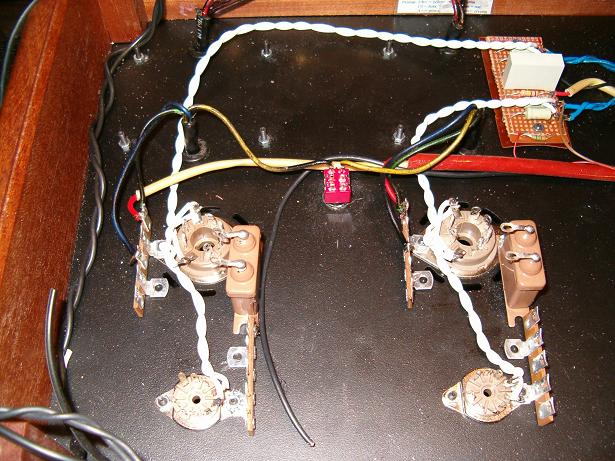

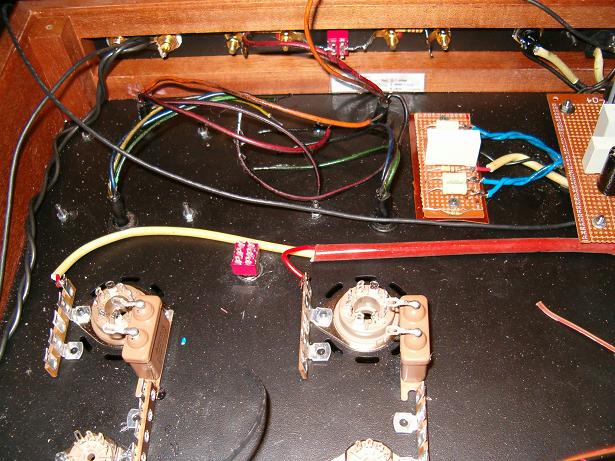

Ajmo se sad malo "riješiti" onog džumbusa žica za izlaznog trafoa.

Na strani primara su zelene žice za spajanje na napajanje, dakle na one točke od prošlog posta,
Žute su Ultralinearni izvod na 40% primara i spajamo ih na prekidač kao na slici, a plave idu na anodu lampe,
u našem slučaju ih spajam na treću po redu poziciju na lemnoj letvi odakle ćemo povući žicu prema anodi izlazne lampe
te prema prekidaču na sredini kako bismo omogućili da se g2 spoji na anodu za triodni mod rada....


Na slijedećoj mutnoj slici bitno je ono odozada - sekundar trafoa je spojen na izlazni prekidač kako bismo mogli
jednostavno odabrati impedanciju zvučnika, crna žica sekundara ide na minus (crni konektor) , a 4 i 8 ohm na prekidač
(gore spojite žicu za 4 ohm, a dolje za 8 ohm,) kad okrenemo kutiju prekidač i položaju gore će odabrati 4 ohmske zvučnike, a u položaju dolje 8 ohmske...


[harkonen]

Grijanje lampi razvučemo žicom min 0,75mm ufrkanom dosta gusto , na 10cm nekih 8-10 puta, te povucite kako je ovdje
prikazano, Na EL34 je grijanje na pinovima 2 i 7, a na 6n1p na 4 i 5.


[harkonen]

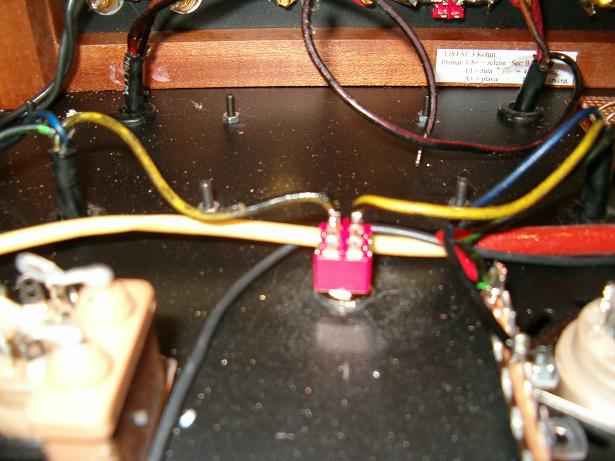

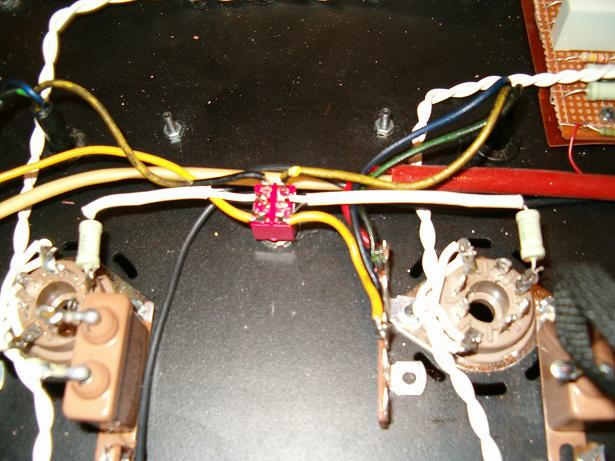

Spajanje g2 na prekidač za izbor moda rada izlazne lampe.
Samo da napomenem da ovaj prekidač ne morate stavljati ako ćete stalno koristiti lampu bilo u
pentodnom, bilo u ultralinearnom, bilo u triodnom modu. Ja sam ovdje odabrao samo izbor između UL i Triodnog moda,
ali ako želite pentodni mod, dapače, samo ćete prema tome g2 spojiti na plus napajanja visokog napona.

G2 smo spojili preko otpora 100ohm/2W na srednji pin prekidača kojim ćemo raditi odabir moda rada, vidimo spoj
sa pina 4 na EL34 na otpornik.
Žuta žica na prekidaču je spojena na anodu lampe (donji kraj primara trafoa) i kad se ona spoji sa g2 - lampa radi u triodnom modu. Ovo prebacivanje modova NIJE preporučljivo raditi dok pojačalo radi. Ugasiti, pričekati da se isprazne kondovi par minuta i prebaciti te ponovo upaliti pojačalo.....

[harkonen]

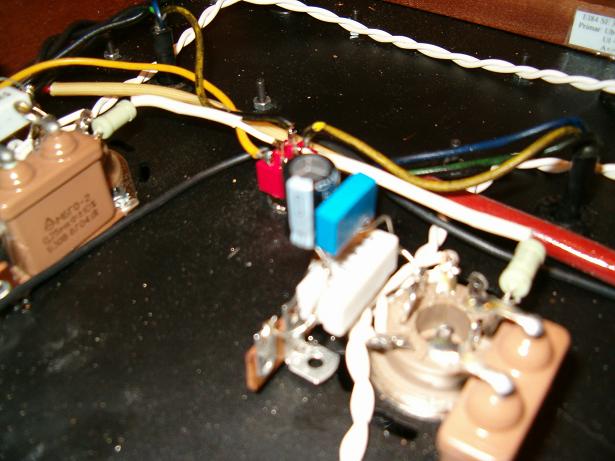

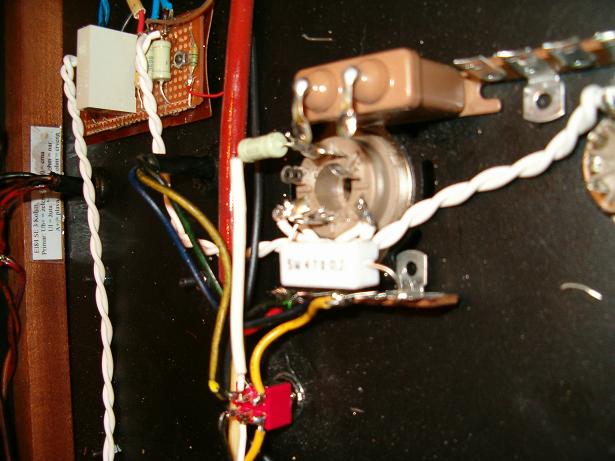

Spajanje katode an EL34:
Spojimo pinove 1 i 8 i spojimo veliki 5W otpornik od 470 ohm na njih a drugi kraj otpornika na lemnu letvicu kao na slici:;


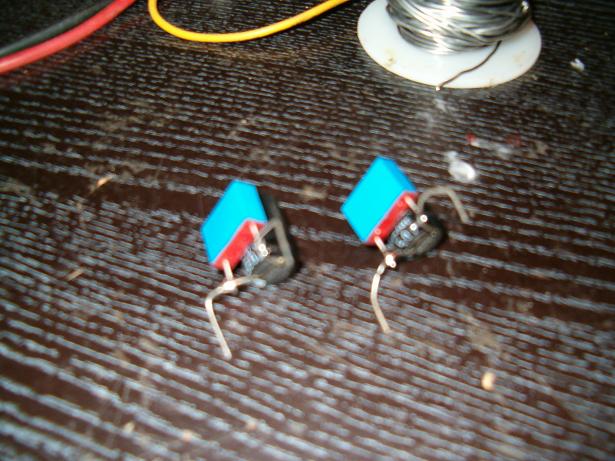

Spojimo elektrolite 220uF/50V i blokove prije montaže preko katodnog otpora:


i spojimo ga preko katodnog otpora pazeći na polaritet elektrolita (plus prema katodi!)


Potom možemo spojiti i g1 mrežicu na EL34 otpornikom od 1K na vezni kond, njega premostiti manjim blokom
(plavi blok na veznom) te spojiti sa spoja veznog konda i grid stopera otpornik 220K prema masi, koji se zove gridleak otpor.


[harkonen]

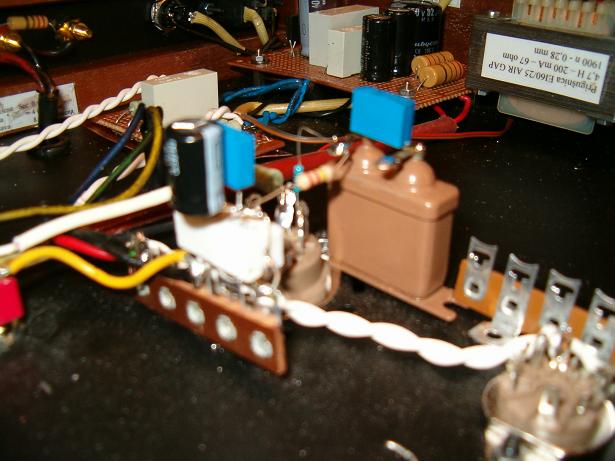

Spojimo 5,6K/3W otpornik prema slici


Te sa njega prema prvom pinu na lemnoj letvi stavimo i elektrolit 22uF/450V


[harkonen]

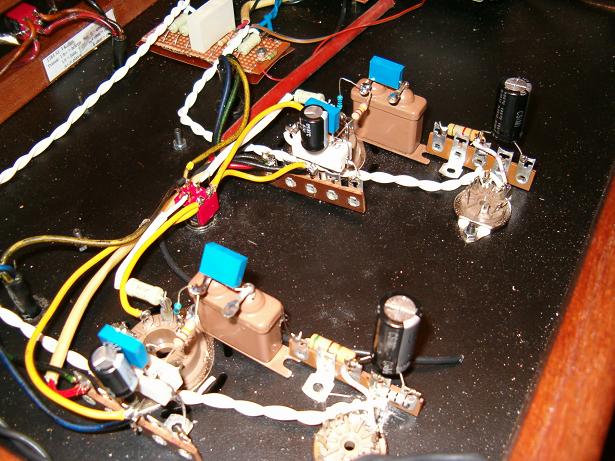

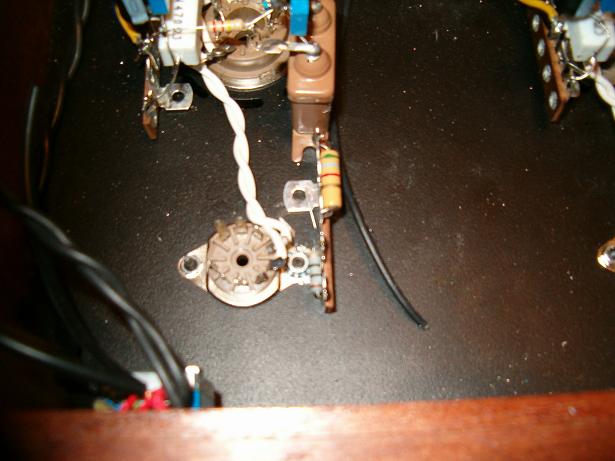

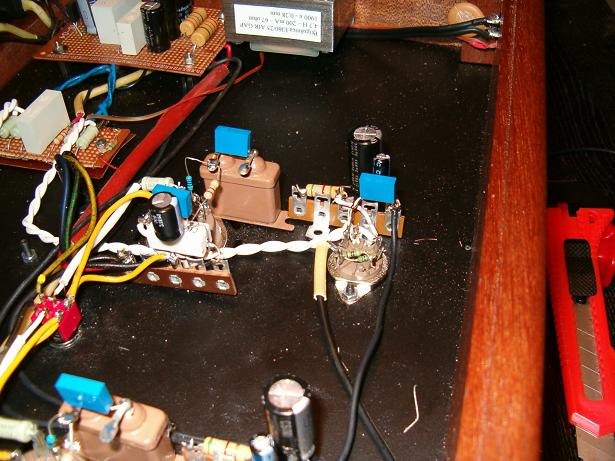

Spajanje na 6n1p:

Sa pina 1 prema pinu 8 spojimo otpornik 470ohm, te sa pina 1 istovremeno zalemimo i 100ohm prema pinu 7.
Sa pina 3 prema masi (onom spomenutom pinu na lemnoj letvi gdje smo spojili minus elektrolita 22uf/450V)
spojimo 470ohm otpornik i paralelno njemu elektrolit 220uF/10 ili 16V, te onaj mali plavi blok koji ste dobili u kitu...


Nadalje, vidimo da je na pin 2 spojena žica koja ide sa klizača potenciometra sa bužirom na kraju. U tom je bužiru otpornik od 100 ohm direktno spojen na pin 2.

[harkonen]

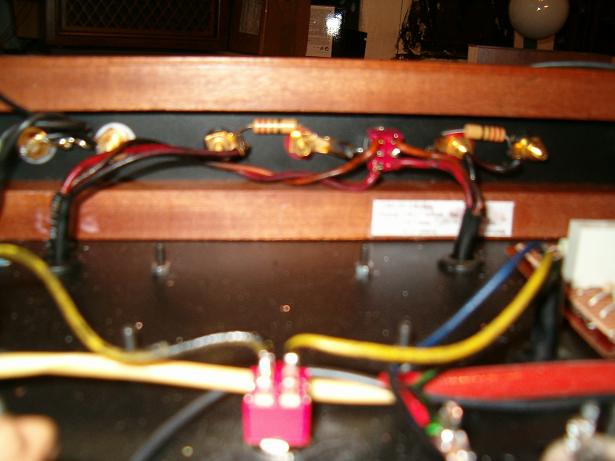

Ostaje nam da spojimo sve mase na centralnu točku i da , signal sa prve lampe (pin 8) na vezni kond (žuta žica na slikama).
Dakle, za centralnu sam točku i kraj nje spojište na gornju limenu ploču odabrao ( i pokazalo se dobro prema nedostatku bruma na kraju) na slici dolje lijevo na prvoj lampi - prvi pin na lemnoj letvi. Prema šasiji (gornjoj ploči doduše) je stavljen otpornik 10ohm i ostrugana je plastifikacija ispod nosača prve lampe kako bi tu bio spoj. Daklem, na centralnu točku mase dolje lijevo se spajaju sve mase sa oba kanala i uzemljenje iz el. mreže.
Što je sve spojeno u tu točku :
- masa sa ulaznih konektora,
- masa sa izlaznih konektora
- masa napajanja
- masa sa potenciometra
- masa sa katode prve lampe
- masa sa katode izlazne lampe
Ovo je izvedeno za svaki kanal posebno i prema tome prilično debela točka koju je potrebno dobro zagrijati jačom lemilicom
kako bi ostvaren otpor te točke bio što manji. Time i naponi smetnji inducirani protokom struje kroz tu točku.


[harkonen]

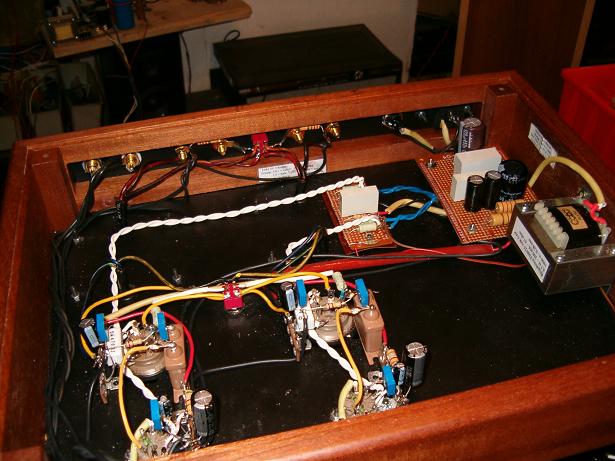

Ostaje dakle pokusno mjerenje, i ako je sve u redu povezivanje kablova koji su ovako raščupani vezicama, spojnicama i šminkavanje - tko želi.

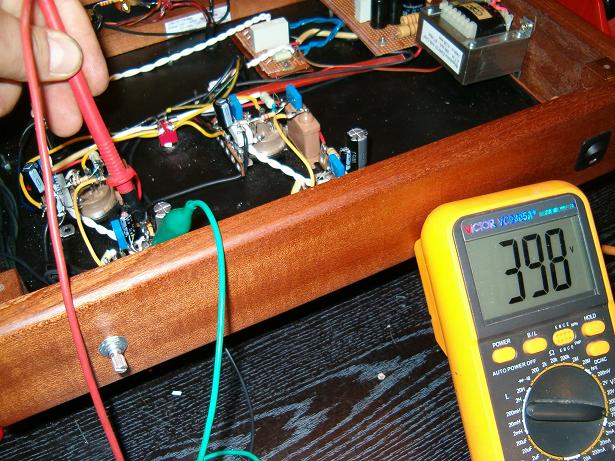

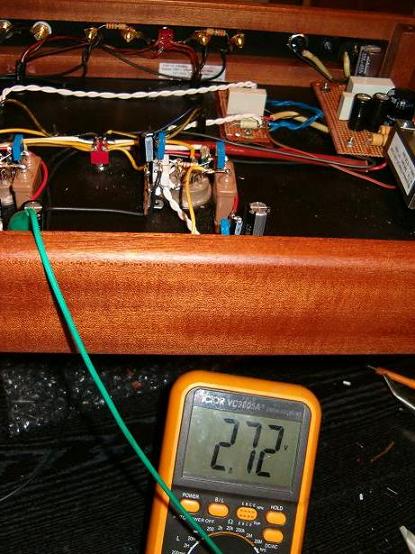

Dakle, osigurač 1A T u kućište, lampe ne stavljati, voltmetar na masu i na ispravljač, kako je amp opterećen samo bleederima, očekujemo viši napon :


Provjerimo da li na pinovima grijanja imamo 6,3V (imamo nešto više neopterećeno , dakle ako pokazuje 6,5V -sve je ok)
i ugasimo amp, pričekamo da se isporazne kondovi. Možemo odmah i provjeriti koliko Vam treba za to , za kasnija podešavanja. Da znate kad smijete pipkati, ali ipak savjetujem voltmetar prije prsta!

Ubacimo prve lampe, izmjerimo napon na gornjoj anodi, bez izlazne lampe taj je napon nešto veći od konačnog koji će biti kad sve lampe budu u ampu.


Pogledamo i bias prvih lampi, i on je nešto malo veći od konačnog koji će biti kad ukupni napon napajanja bude snižen
strujom izlazne lampe kroz prigušnicu i RC članove ispravljača ....


[harkonen]

I na kraju ubačene EL34! Ta-ta-ta-tira, drugari. To je to.
Mjerenja, kvadrati, sinusi i trokuti idu sutra.
Neki dodatni savjeti i ideje idu sutra.
Uvijek kad sastavljate prvi put unutar neke kutije neku zadanu konstrukciju, na kraju vidite što biste drugačije, od
dužine i položaja kablova, izgleda pločice ispravljača, pozicije lemnih traka, svašta nešto.

Na 105dB, bez signala - nema bruma, nema šuma. Doduše ima, ali duboko uguranog uha u membranu, na par cm od njega se ništa ne čuje. Ili je vrijeme za posjet doktoru?

Dakle, mjerenja idu sutra.
Sada ide malo muzike.
