ECC82 + ECC88

[zbotic]

Predloži, naravno da se može prepraviti.

Ja sam već i bio smanjio Rk za 30 ohma. Dalje nisam htio jer nisam sa cijevima "kod kuće" iako znam da imam još fore do maksimalne snage za ECC82.

[zbotic]

Sa -3V i 11mA ispada mi katodni otpornik 273 ohma a anodni napon oko 160VDC. Recimo, stavim Rk 300 ohma ukupno, a sve ostalo ostavljam kako je sada....?

Tako kaže ovaj kalkulator, je li se slažeš?

https://www.ampbooks.com/mobile/vacuum-tubes/

Edit: nakon malo detaljnijeg računanja ispada mi za katodni otpor od 320ohma, bias na -3.7V , struja 11.5 mA i anodni napon oko 170VDC. To bi bilo super.

[zbotic]

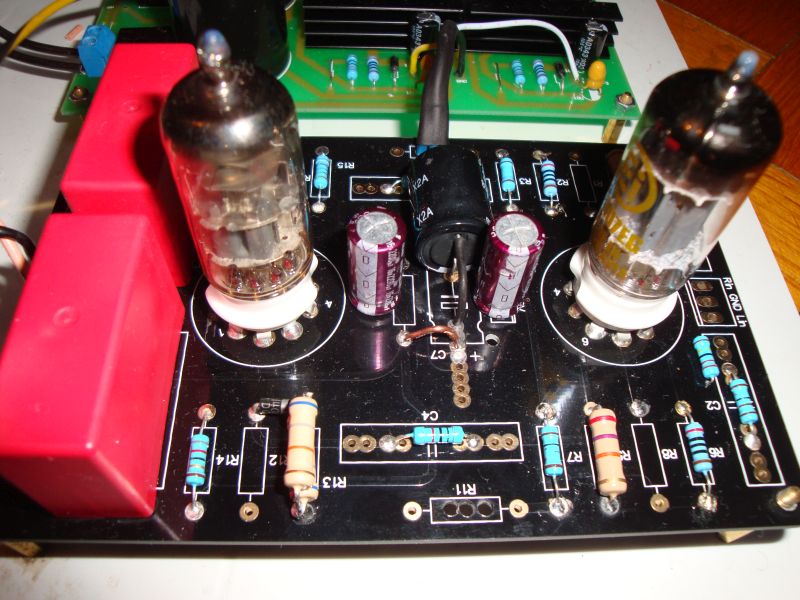

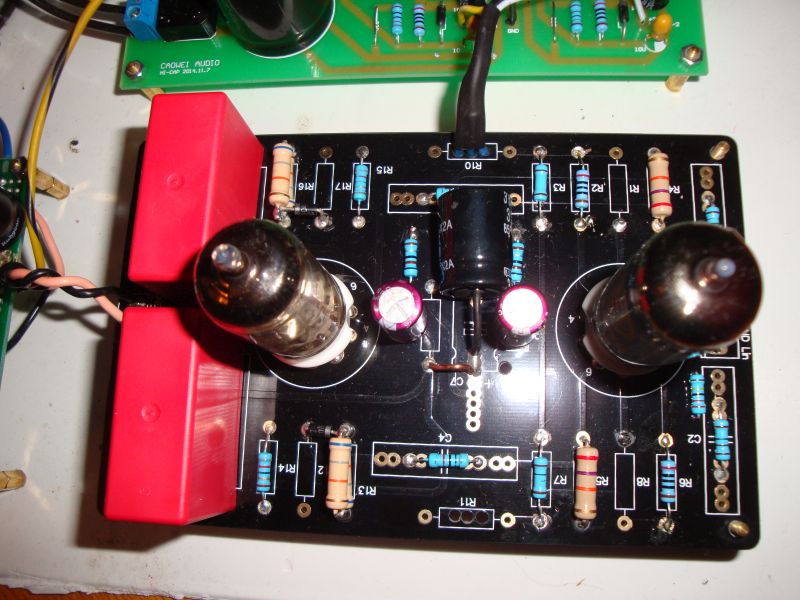

Isprobao sa 320ohma na katodi.
Ispalo je -3.3V i anodni napon oko 180VDC,izmjereno na onoj polovici cijevi koju smatram OK.
Vjerojatno će se nakon zagrijavanja i kada stavim ispravnu cijev stabilizirati na proračunskim vrijednostima.

[bepone]

ja sam to iz grafa evo sad cu stavit..

[bepone]

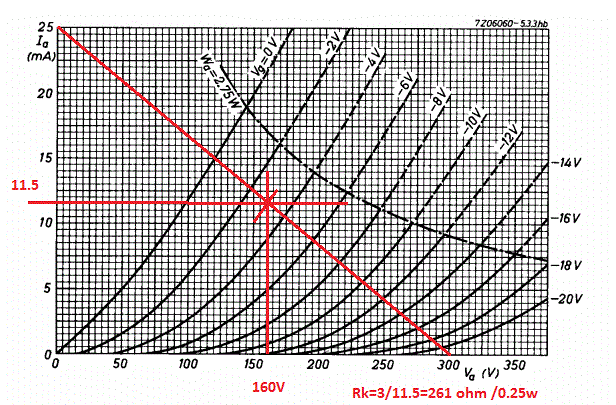

ECC82 12k.gif (65.09 KiB) Pogledano 13584 put/a.

evo ga radni pravac p okojemu se moze setati radna tocka, prije je bila na -6.. sada -3V, na 4Vpp nece biti znacajnih izoblicenja do par % .. anodni napon se smanjio, sada je 160V.. on ce biasirati ECC88 kojoj bi trebao napon na katodi prema masi biti za cca 1V vise, znaci katoda ECC88 ce biti na npr 161V prema masi..
bias ECCD82 se postavlja sa Rkatode od 261 om, a moze se uzeti 270, 0.25W je dovoljno...

datasheet za ECC88 kaze da je dozvoljeno 50V izmedju katode i grijaca , grijanje znaci mora biti u ovom slucaju uzdignuto na cca 115-120V preama masi ,i tada ce biti Uhk (heater katoda unutar tih 50v)

jos bolje je ako se napon ovog drugog stupnja jos malo spusti, a i prvog, tada ce katoda ECC88 ici jos dole , manje od 160V, ona je u spoju sljedila, nema problema s naponom , nizi je bolji za nju

[bepone]

Sa -3V i 11mA ispada mi katodni otpornik 273 ohma a anodni napon oko 160VDC. Recimo, stavim Rk 300 ohma ukupno, a sve ostalo ostavljam kako je sada....?
Tako kaže ovaj kalkulator, je li se slažeš?.

dobar je kalkulator, jako blizu

[zbotic]

To je ovo prvo što sam bio dobio. OK.
Ova opcija na -3.7 mi se čak čini i bolja.
Sve je to tu negdje OK, a nisu ni sve cijevi iste.......još ću malo i na uho isprobati i biti će super....

BTW dozvoljena razlika grijanje katoda je 130V ne znam odakle ti podatak 50V? Čak se navodi i 150V sa dodanim AC naponom.

[zbotic]

Atenšn za lurkere

Kada sve posložim i isprobam onda ću napraviti konačnu shemu "učisto" sa svim detaljima tako da svi mogu sebi napraviti ovog cjevuljka.

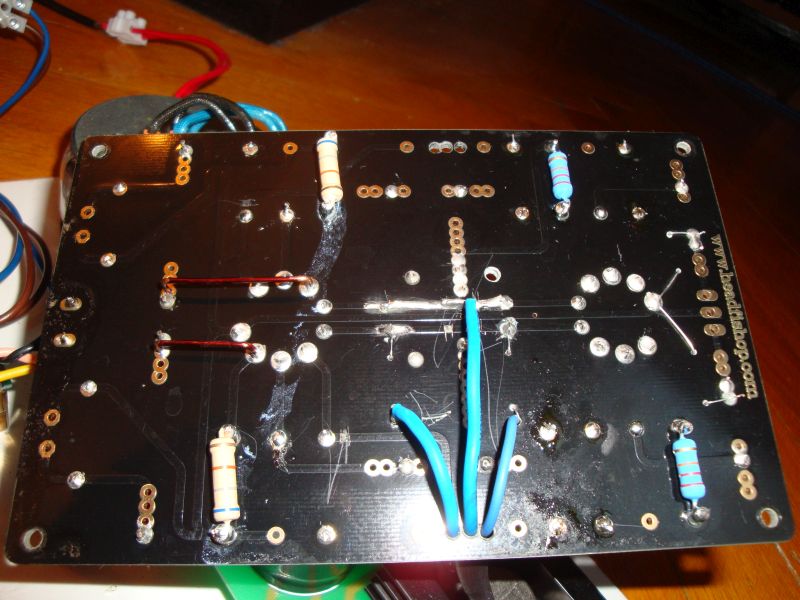

Za početak, da se nađe, evo blicani foto pločice da se vidi što je na njoj "krojeno". Posao od desetak minuta, treba presjeći poneki vod i dodati poneku rupicu.... Biti će sve jasno kada se uhvati konkretnog posla.




[zbotic]

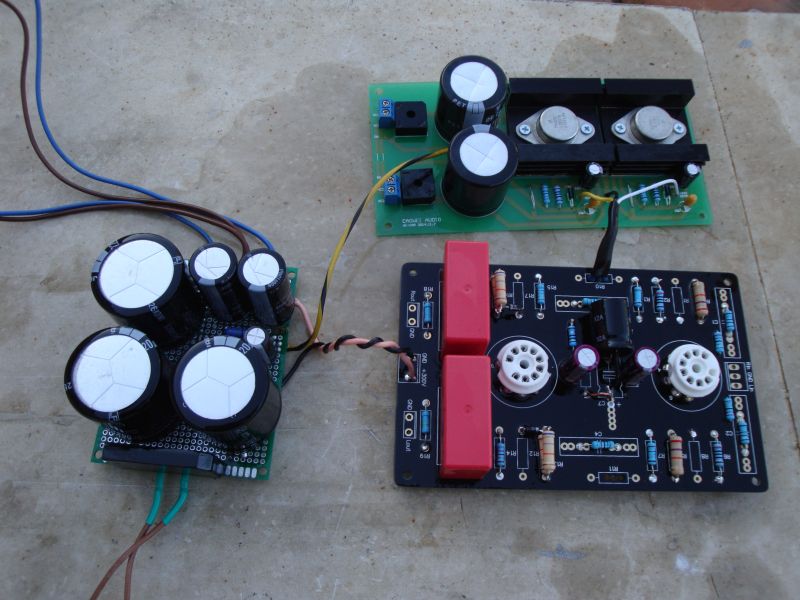

I završno čišćenje/pranje pločica (Ivasol i voda) prije ugradnje u kutiju.


[bepone]

BTW dozvoljena razlika grijanje katoda je 130V ne znam odakle ti podatak 50V? Čak se navodi i 150V sa dodanim AC naponom.

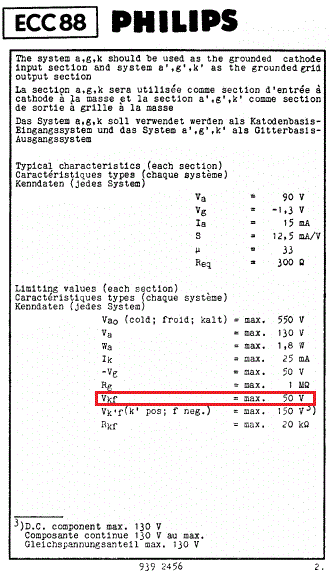

evo kaze filips,
