Jednostavno protufazno pojačalo

[elvis]

Bilježim se za testno slušanje kod mene. Da malo ugrijemo zavojnice starih bowersa, već dugo nisam pokrenuo membrane istih, a i Weber Q100 bi mogli ugrijati također .

[davorin]

Trebaš prvo probati integrirca sa PCL-kama!

[davorin]

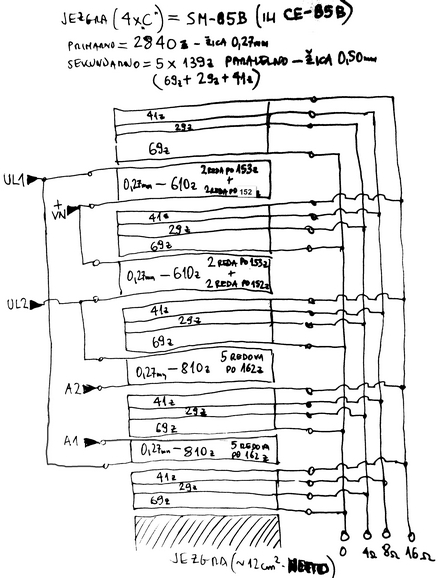

Crtež s podacima za namotavanje izlaznog transformatora:

[davorin]

Po završetku radova planiram isprobati, osim 6P41S i elektronke 6P44S i 6P36S, kojima odgovara isto podnožje (s dodatkom anodnog kontakta s gornje strane elektronke, a potrebno je i na pogodan način spojiti podnožje!).
Obje su zapravo ruska varijanta elektronke EL500, barem po po karakteristikama.
6P44S je i mehanički preslik EL500, ali 6P36S je napravljena puno robustnije, a i žarenje "potegne" 2A! To je zapravo elektronka čiji je sistem držača rešetki napravljen od okvirnih nosača ("Frame Grid"), a anoda ima 50% veću površinu i smije se trajno grijati s više od 30W.

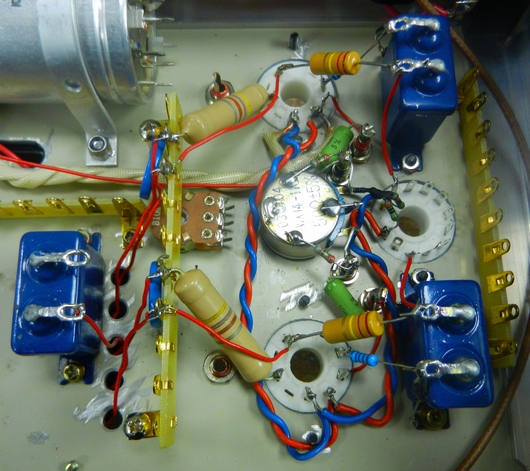

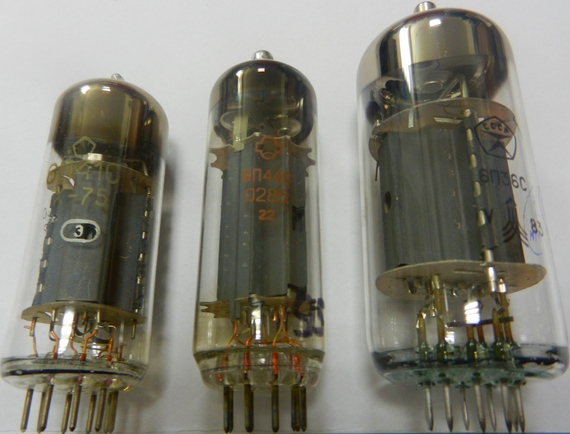

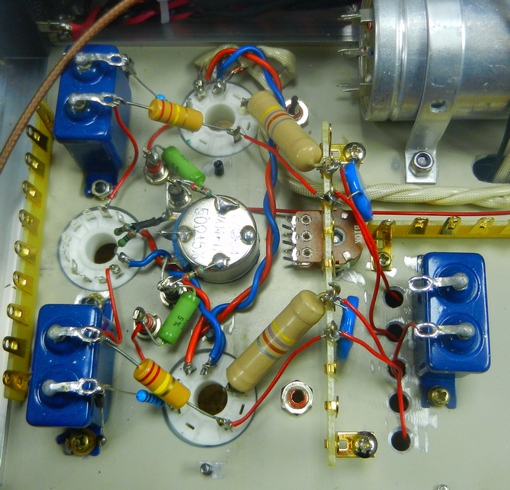

Radi usporedbe sa 6P41S, evo ih zajedno na slici, kao i par slika slijedeće faze radova.

[Eko Eko]

Davorine svaka pohvala i za ovaj projekt ! Imam pitanjce, možda nevezano baš za ovu temu ali kako trenutno muku mučim s brujanjem i vođenjem masa, zanima me dali je na shemi napajanja kombinacija 10 Ohma i dvije antiparalelne diode namjerno nacrtana između shuko kontakta na utičnici i kućišta ? Naime ja sam je na SS pojačalu spajao izneđu SGD-a i uzemljenog kućišta, pa između SGD-a i PGD-a...ali se sprava i dalje glasa kao medo brundo

[joe dalton]

Davorine svaka pohvala i za ovaj projekt ! Imam pitanjce, možda nevezano baš za ovu temu ali kako trenutno muku mučim s brujanjem i vođenjem masa, zanima me dali je na shemi napajanja kombinacija 10 Ohma i dvije antiparalelne diode namjerno nacrtana između shuko kontakta na utičnici i kućišta ? Naime ja sam je na SS pojačalu spajao izneđu SGD-a i uzemljenog kućišta, pa između SGD-a i PGD-a...ali se sprava i dalje glasa kao medo brundo

Diode i otpornik su spojeni između mase na uticnici i mase elektronike, a ne kucista. Kuciste se uzemljuje direktno preko uticnice bez otpornika. Masa elektronike se odvaja od uzemljenja otpornikom i antiparalelnim diodama.

[davorin]

Davorine svaka pohvala i za ovaj projekt ! Imam pitanjce, možda nevezano baš za ovu temu ali kako trenutno muku mučim s brujanjem i vođenjem masa, zanima me dali je na shemi napajanja kombinacija 10 Ohma i dvije antiparalelne diode namjerno nacrtana između shuko kontakta na utičnici i kućišta ? Naime ja sam je na SS pojačalu spajao izneđu SGD-a i uzemljenog kućišta, pa između SGD-a i PGD-a...ali se sprava i dalje glasa kao medo brundo

Otpornik i diode su krivo i nespretno nacrtani na šemi: masu iz utičnice treba direktno spojiti na šasiju!
Na nekim uređajima sam spajao masu pojačala preko prekidača kojim se moglo birati: spojena direktno, spojena preko otpornika i dioda i potpuno odspojena.
Taj treći slučaj se koristi onda kad se masa spaja preko drugog uređaja (u predpojačalu ili DAC-u) na mrežno uzemljenje.
U slučaju ovog pojačala neće biti otpornika i dioda (u završnoj verziji šeme ću unijeti ispravke), već će masa pojačala biti spojena direktno sa šasijom (zapravo su već neki vodovi već spojeni tako).
Uzrok brujanja kod tvog sistema leži negdje drugdje, a očito ne zbog spajanja masa sa uzemljenjem. Za detaljnu analizu bi trebalo na licu mjesta ispitati naponske razlike između masa pojedinih komponenti sistema (svi uređaji uključeni, ali inter-konekti izvađeni!) i/ili čak pogledati s osciloskopom gdje se ta smetnja generira.
Naravno, pod pretpostavkom da su svi uređaji sami za sebe ispravno napravljeni (isprobati svaku komponentu posebno kod nekoga drugoga tko nema probleme sa brujanjem).

[Eko Eko]

Hvala obojici, a posebice davorinu na odgovoru. Da sad ne kontaminiram ovu, nastaviti ću u prikladnoj temi kad malo pofotkam uređaje koji su mi na iverici u testnoj fazi bili "bezbrujni", a nakon udomljavanja u kutiju to prestali biti.

[davorin]

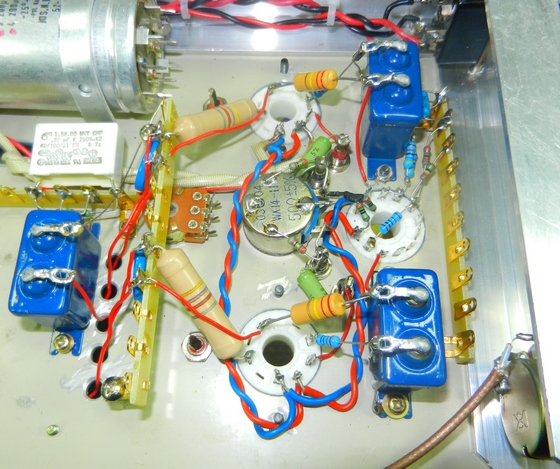

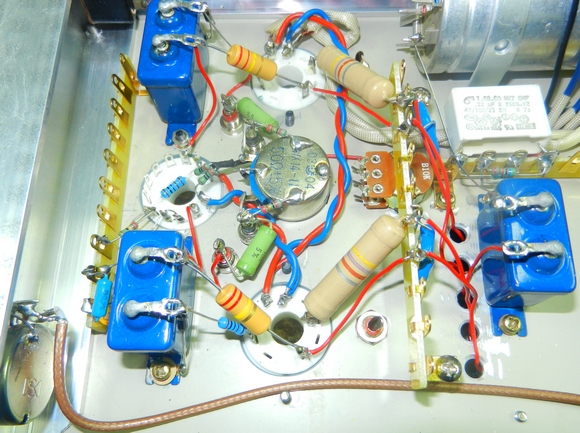

Danas mali napredak (nedostatak vremena), a odlučio sam se i za ubacivanje potenciometra od 100kOhma na ulaz. Iako su mnogi protivnici regulacije volumena po kanalima, posebna regulacija volumena se može pokazati korisnom pri korištenju pojačala u BI-AMPLING -u, ili kao dijela SURROUND-SOUND kućnog sistema.

[Dean]

Ma znaš...odmah sam vidio da ti nešto fali...ali "Tko sam ja?....."
