ECL/UCL82

[zuzi]

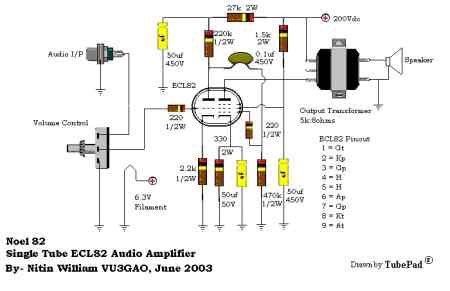

Pokušao sam ovu shemu staviti u rubriku za početnike ali mi nije uspjelo, pa onda neka bude ovdje za početnike


[harkonen]

Vidim na shemi da se i ovdje koristi potenciometar sa grijanjem osovine na 6,3V.
Gdje to više nalazite, ono što ja mogu naći u Rusiji su samo 12V modeli i takvog imam.
Što se treba promjeniti na shemi da mogu ugurati svoj?


Inače, bolje je centrirati grijanje sa dva otpornika po 100ohm nego ovako.
I dići na potencijal iznad katode.Od +200V serijski prema masi spojiti
220K i 47K (tim redom!) i u spojište prema masi spojiti jedan blokić 0,1/100 i
na tu točku puknuti centar oni otpornika od prije..
