EL156 amp - omaž (4 i 8) Zmajzu i Audio noteu

[bepone]

polumjesec je i omaz arapima gdje smo sad na projektu ha ha
regulator je u principu onakav od trsa za otl 6c19 amp

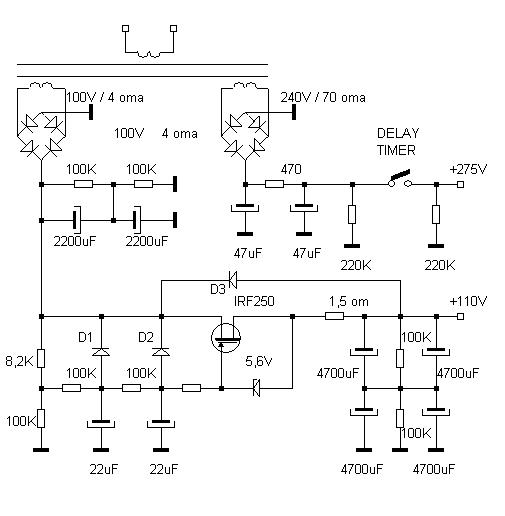

regulator 100V


[bepone]

samo je trebalo pronaci mosfete i kondice za preko 500V, kod mene se naslo nekoliko Toshiba 2SK2611, robusni veliki , cine se ok.
kondenzatori su dobiveni serijskim spajanjem onih za manje napone, a na izlazu je mozda nepotrebno manji kondic koji puni veci od kojega se uzima napon za anodu. izmedju su i mali otpori za smanjit peakove struje punjenja, za jos malo olaksat regulatoru. zasad je to tako radilo bezbrumno, samo je bila problem toplina jer reg. nije bio na hladilu jedna toshiba manje, platila je zivotom.

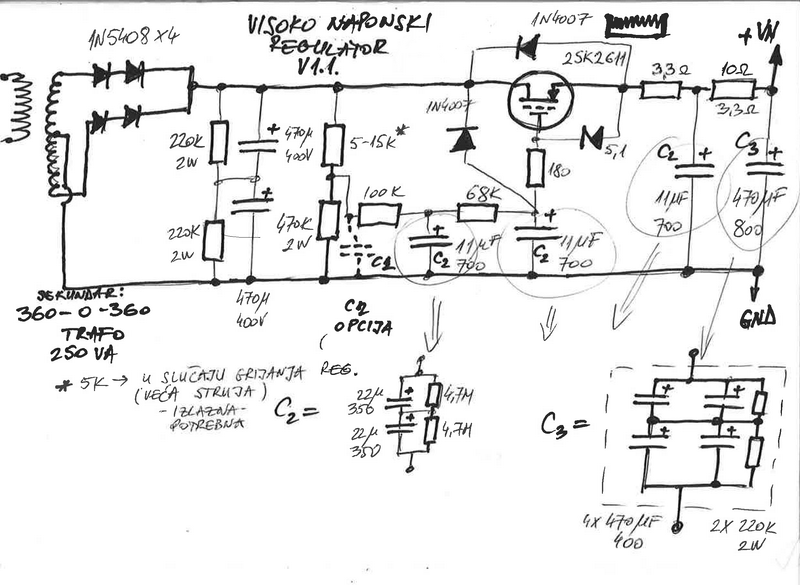

regulator 500V 250mA

2895_001 [800x600].png (242.87 KiB) Pogledano 8286 put/a.

toplina znaci prevelika disipacija na regulatoru a zato je i oznacen zvjezdicom jedan otpornik na semi sa cijom vrijednoscu se moze igrati za dobit minimum bruma i minimum zagrijavanja.. regulator se more namjestit i da radi kao prigusnica, da ne uklanja brum do kraja ali da se ne grije toliko. za male struje more bit 15K (koliko je meni sada) ali trebat cu ga smanjit, recimo da ce 5K bit ok ali nije provjereno u praksi. zato je sema jos uvijek privremena! update tek za mjesec i pol..

[bepone]

evo ga i updejt, slikica zavrsenog pojacevalca u akciji

ojacevalec

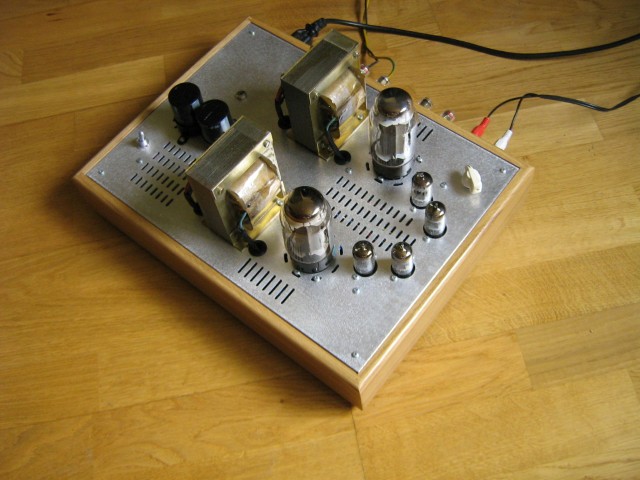

IMG_1589 (Small).JPG (84.25 KiB) Pogledano 8228 put/a.

za kompaniju

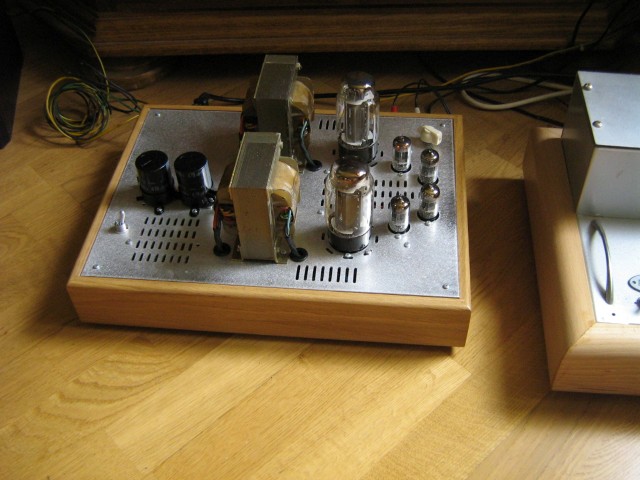

IMG_1585 (Small).JPG (82.68 KiB) Pogledano 8228 put/a.

jos kompaniji

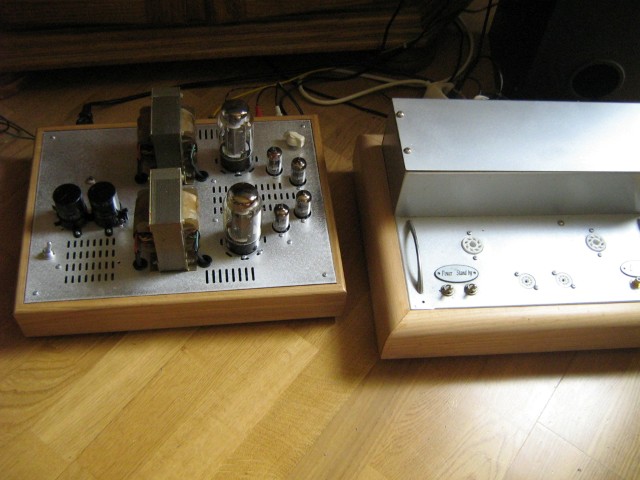

IMG_1578 (Small).JPG (76 KiB) Pogledano 8228 put/a.

na drugoj slici se vide krajicci starijeg brata i hifi upareni poluusvirani interkonekt te zvucnicki kablovi "professional" i "low noise"

zvuk? milina..gusti? neprocjenjivi..

[Roko]

Bravo Bepo!

[bepone]

he pozdrav roko,
eko jos malo slikica, doslo je sunce , bolje osvjetljenje bolje osvjetljenje!
pojacalo sam na kraju pustio vulgaris , bez poklopaca trafoa i bez plastifikacije u crno nekako mi se svidja ovaj aluminij (bar dok ne posivi )

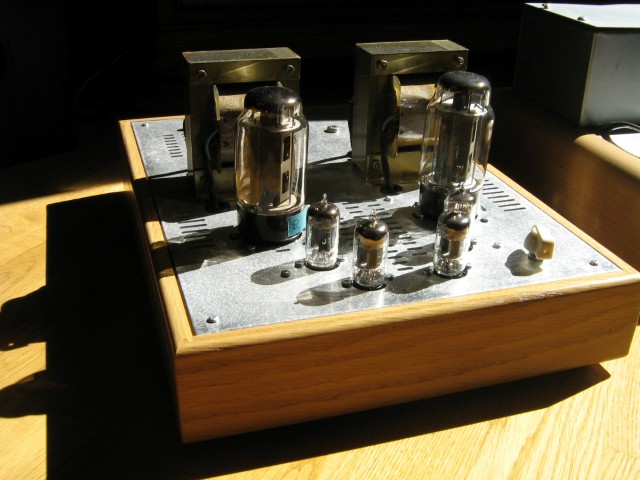

IMG_1597 (Small).JPG (82.29 KiB) Pogledano 8211 put/a.

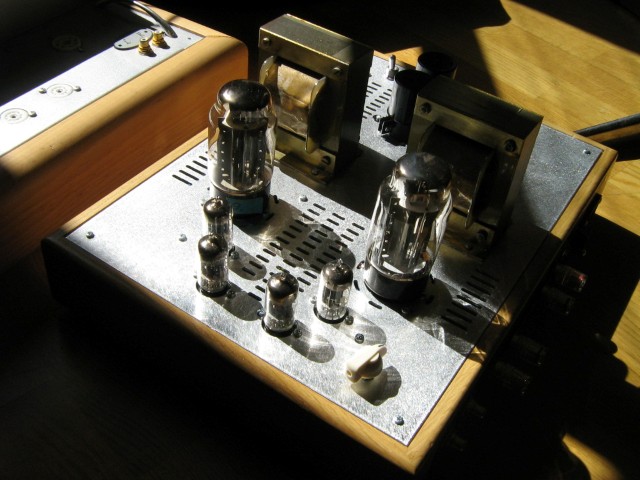

IMG_1591 (Small).JPG (88.73 KiB) Pogledano 8211 put/a.

[Dean]

Znači da ćeš sljedeći put kad se skineš sa broda, opet sve rastavljati i plastificirati?

[bepone]

ako bude pooksidirao aluminij p.s.. 45 min rastavljanje, 2h sastavljanje

[Edison]

p.s.. 45 min rastavljanje, 2h sastavljanje

E, jesu te istrenirali na onm brodu...

[Dean]

I još ako mu pojačalo doneseš na vrh kakvog tornja, sastavi ga za 20 minuta jednom rukom !

[bepone]

aa..vjerojatno. s nekom dobrom magnetnom kacavidom
