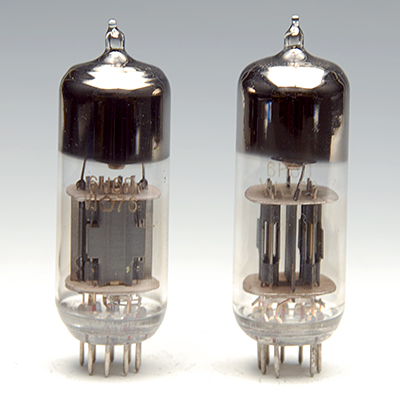

6N6P

[harkonen]

Mislim da je red da se ovoj lampi otvori posebna tema, naime, gledam danas i ne vjerujem
da je nismo kreirali već do sada. A krcat i ovaj forum lineovima, bufferima, driverima s njom,
ustvari mislim da je i skoro najkorištenija lampa na ovom forumu po broju forumaških samogradnji,
stoga tema je tu da se nađe.

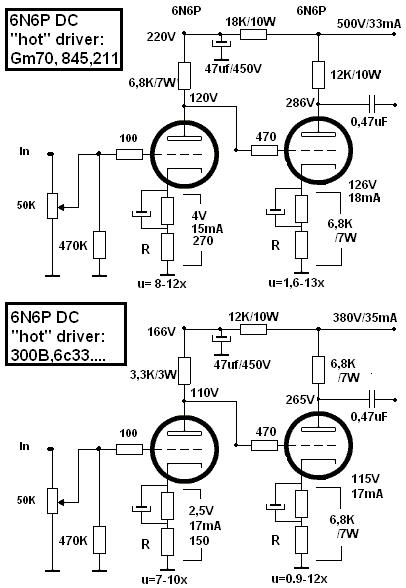

Da počnemo uz recimo, jedan pošteni (Zout - cca 2K) strujno prilično jak SE driver u dvije verzije za dva razreda
izlaznih cijevi (i k tome dva nivoa napajanja) pa da otvorimo ovu temu.
Strma lampa poput ove sa relativno malim anodnim otpornikom, dobro se nosi sa gladušima iza nje......
Osim možda sa špicom 845 (ali i to potpuno ovisno u kojoj radnoj točki bi je stavili i o tome potrebnom swingu na drajveru), zadovoljit' će ostale lampe potrebnim karakteristikama,a sonikom vaša slušna osjetila.
Jedna lampa za drajv po kanalu i deri....


No, što sam još htio korisno spomenuti u temi - mogućnost da djelomičnim (ili potpunim) premoštavanjem katodnog otpornika (ili nepremoštavanjem naravno) odabiremo točno potrebno pojačanje i način kako to izračunati.
Dakle, ova se povratna veza temelji na reakcijskom naponu koji nastaje prolaskom struje kroz katodni otpor,
ako isti nije premošten na masu, ali to već i vrapci pričaju, ja ću nabaciti formulicu da se nađe kome će trebati
i to za izračun pojačanja ako znamo ukupno pojačanje sa potpuno premoštenim otpornikom (iz grafa radne linije)
i za izračun dijela nepremoštenog otpornika kako bi dobili točno traženo pojačanje.
Mala digresija - pogledajte drugi primjer drajvera, zadnju triodu - nalazi se između dva ista otpornika - dakle, klasična koncertina i ako bi nam trebalo, npr. ne bismo ga premostili i uzeli bismo kvalitetan simetrični signal iz katode i anode.

Katodni bypass izaberite po već spomenutom omjeru (80000/Rk za 20Hz), gdje je Rk jasno samo onaj dio premoštene
vrijednosti otpora koji nam preostane...

Also:
u= puno pojačanje sa potpuno premoštenim katodnim otporom
u'= pojačanje sa djelomično neporemoštenim
Ra= anodni otpornik(teret)
R= nepremošteni dio katodnog otpornika

u'= u / ( 1 + R / Ra * u )

i izvedenica kad znamo potrebno pojačanje,a zanima nas
iznos nepremoštenog otpora:

R= ((Ra*u) - (Ra*u')) / ( u * u' )


Bu jasno?

[tom_hifi]

Bu mi to dosta za 6c33? Imam doma već jednu koja čeka da se lemilica ugrije.

[harkonen]

Ih, da dosta? Budeš skurio babušku!


p.s.
Dosta je to, dosta, pogledaj malo raspon pojačanja svakog stupnja,
pogledaj malo i temu 6c33 da vidiš koliko
ti swinga treba..... No ovo je DC veza koja donosi i male audio boljitke
pa ti treba i dodatno napajanje ako ideš na tu opciju, ali sa veznim kondom između dva stupnja,
treba ti taman napona da prođeš sa samo jednim ispravljačem za 6c33 (sa automatskim biasom)....

[tom_hifi]

Bolje skuriti pa zamjeniti nego da je 'preslaba'

Hm hm ... a ja bi velike audio boljitke

[harkonen]

I da, zašto sam drivere u prvom postu nazvao "hot"?
Pogled na snage otpornika će dati odgovor....je vruće, ali vrijedi vrućine.

[bepone]

ja skuzijo da ipak nije za prvi stupanj, kad se zakrene pot na minimum ubije nesto visokih..

[harkonen]

ja skuzijo da ipak nije za prvi stupanj, kad se zakrene pot na minimum ubije nesto visokih..

Referencirano na onaj sstrsatov post od prije neki dan? Onaj o kapacitivnosti, pot-u na ulazu i impedanciji
izvora signala? Malo sam skeptičan da je ovdje to baš zbog ove lampe, ali neću prejudicirati.
6n6p ima cca 4,5pF Cgk, 1,8pf Cka i 3.5pf Cga, ali i s obzirom na njeno relativno malo pojačanje,
ni miller mislim da ovdje neće biti uzrok ovom osjećaju ubijanja visokih, već da je uzrok negdje iza nje.....
ili skroz ispred. Dinamički je kapacitet za 6n6p kod zaista max pojačanja 85pf, s realnih 15x je oko 55pf.
Glede visokih, zanimljivo da sam uglavnom imao obrnuti slučaj, upravo visina mi je bila analitična,
definirana, neću baš reći prenaglašena jer nije, ali ipak osjetno "čišća" za moj DHT ukus....
Srećom pa ima dovoljno raznih lampi da se svi ukusi zadovolje, pa i ovi naši.

[bepone]

nekoliko konstrukcija ostvario i to sam primijetio na jednom preampu, nisam isao za time dje je greska, mozda je i do same lampe (serija sa vecim kapacitivnostima)
