TSSA - The Simplest Symmetrical Amplifier

[Svemir]

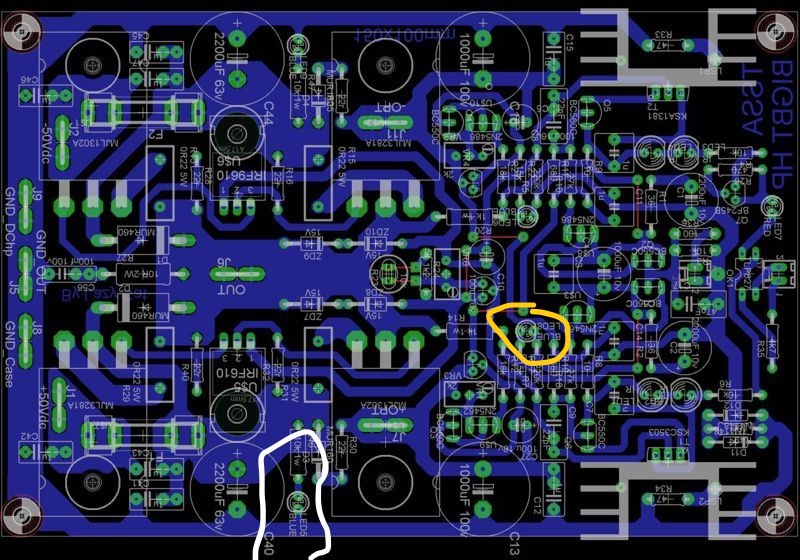

Poštovani radim ovo pojačalo i jedna pločica mi je potpuno u redu dok kroz drugu kroz otpor R25 (22R) prolazi veća struja i otpornik se lagano dimi sada ne znam što bi moglo vuči toliku struju dobro oznake su zarotirane ovo bi sve oznaćeno moralo biti na -


napajanju, i dioda zaokružena žuto uopče ne radi a trebala bi

[zbotic]

Teško da ćemo znati bez sheme o čemu se radi. Može biti da si naopako okrenuao neki od elemenata (diode tranzistori kondezatori), možda je nešto od toga već pregorilo, možda je bilo neispravno, možda je loše setiran potenciometar početnog biasao, možda nema nekog kondezatora za kompenzaciju pa pojačalo oscilira. itd.

[Svemir]

Sve je provjereno nekoliko puta i sve je ok bar sa multimetrom iz ovog otpornika (22R) se lagano dimi i zagrijava se sada ne znam što bi moglo vuči toliku struju koji element

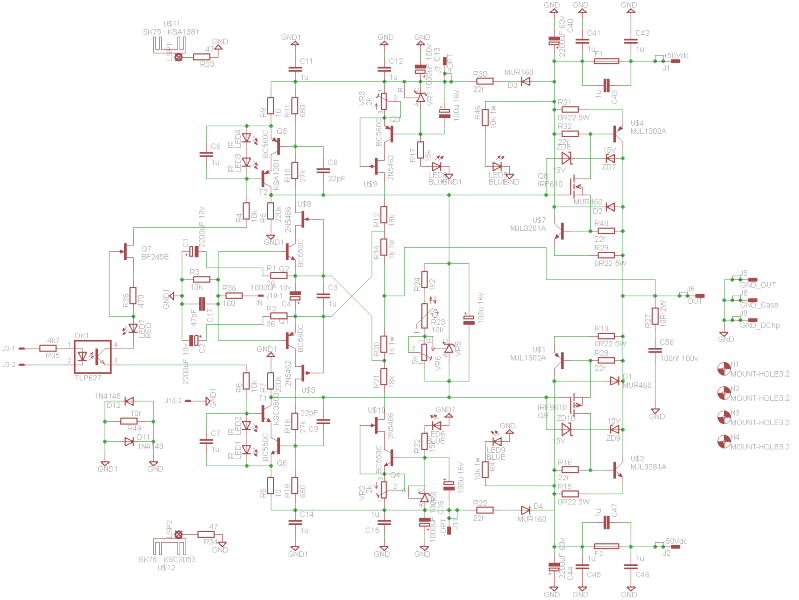

shema je


sve je testirano spajanjem na 12V prije spajanja na 50V tek toliko da vidim da li sve diode rade kao što bi trebalo bias je namješte na minimum toj maximalni otpor, dok je kod druge sve u redu ali identične su provjerio sam nekoliko puta

[zbotic]

Taj otpornik limitira struju i snižava napon za ulazni dio pojačala i VAS (voltage amplifier stage). Znači u tom dijelu je nešto krivo. Provjeri i lemove kod sitnoh tranzistora možda ti se nešto spojilo. Provjeri multimetrom jesu li neke nožice tranzistora u kratkom spoju i usporedi s drugom pločicom...

[zbotic]

Ako povećaš vrijednosti kondezatora (recimo trostruko ili više) C8, C9, C17 i uvjetno C3 možeš smanjiti oscilacije pojačala ako su one uzrok ali prije će biti da je nešto krivo zalemljeno ili neispravno ugrađeno.

[Svemir]

100 % je nešto krivo ugrađeno ili zalemljeno ali tražeči pogrešku nemogu je pronači još ču jednom pregledati sve dovraga

[zbotic]

Nema druge...

Ako ti druga pločica radi, stavi ih jednu do druge, namjesti unimer na mjerenje otpora (do recimo 2kohma) ili na ispitivanje dioda i onda uspoređuj obe pločice. Negdje će se pokazati razlika.

Ili što bi narod reko, "strpljen spašen"

[Svemir]

To sam več radio i opet sve ok, mislim da je jedini način da to spojim na 12V pa što crkne nek crkne ovako nemogu pronaći pogrešku

[zbotic]

Uopće ne razumijem što spajaš na 12V niti čemu taj eksperiment služi.

[zbotic]

https://bora.yu3ma.net/, ovdje u "tutorijalima" imaš opću proceduru puštanja u rad pojačala pa se možeš postupiti po njoj.

Izgaranjem tog otpornika koji već dimi jer nešto nije u redu nećeš znati ništa više nego sada.
