MM phono preamp OPA134

[tomi77]

Nešto sam se uhvatio pozavršavat neka manja otvorena pitanja u vezi zvuka ovih dana pa evo i ovo.
Zaraza koju Zoran širi vezano uz gramofone i pretpojačala se solidno širi , pa kako sam očito dovoljno dosadan, Zoran mi je poklonio jednu zalemljenu pločičicu MM phono pretpojačala, a Google će je pronaći pod imenom MMCF10. Bilo mi je naporno vaditi cijeli preamp samo radi phono sekcije. Meni je ostalo da pribavim jedan sporni regulator napona (jel bio negativni za 18V?), trafo, kućište i op ampove - lokalno sam uzeo šaku TL071, za probu. Spojeno na komadu lima i zaista fino radi. Na jednoj pločici su oba kanala i regulator napona (dvostruki, 15V i 18V).

Naravno, trebalo je to uobličiti i naručena je zaista lijepa kutija (aluminij). Nisam je htio bušiti za montažu pločice, koristim samoljepljive PCB odstojnike (plastične), nabavio u Chipoteci, mislim oko 1 kn komad. Bušenje rupa i čekanje na prekidač za paljenje (dva puta došao taster, jednom mojom krivicom, drugi put prodavatelj), opet posudio u Zorana i jučer izbušio rupu i zavidao uređaj.
U međuvremenu sam direktno od TI naručio 4 komada OPA134 (s kojima na umu je zapravo i projektiran uređaj), ubačeni, slušni test, čujni su pomaci na bolje, ali teško je reći budući da sam radio gimnastiku sa zvučnicima. Samo da napomenem, ta 4 OPA134 su došla u kutiji veličibe kutije za cipele . Naručio sam direktno od njih, da izbjegnem neke dvojbe oko fake komponenti, a razlika u cijeni nije značajna.

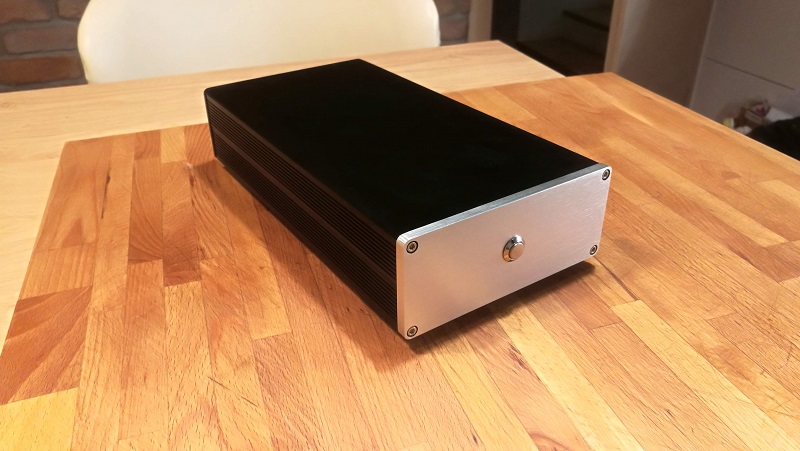

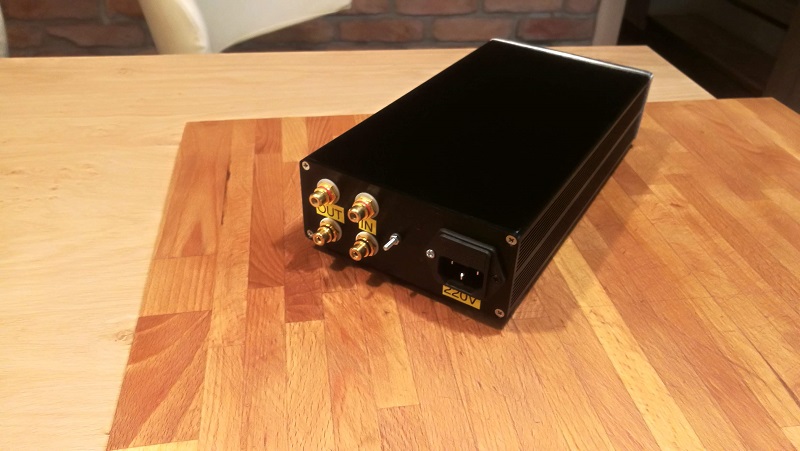

Par fotografija:

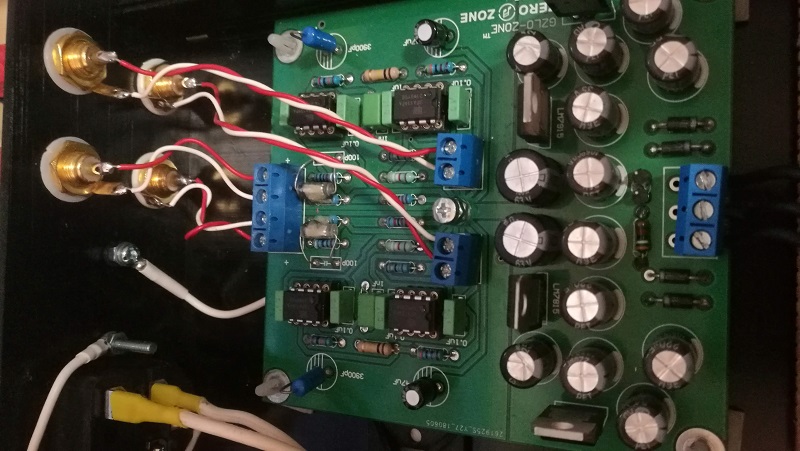

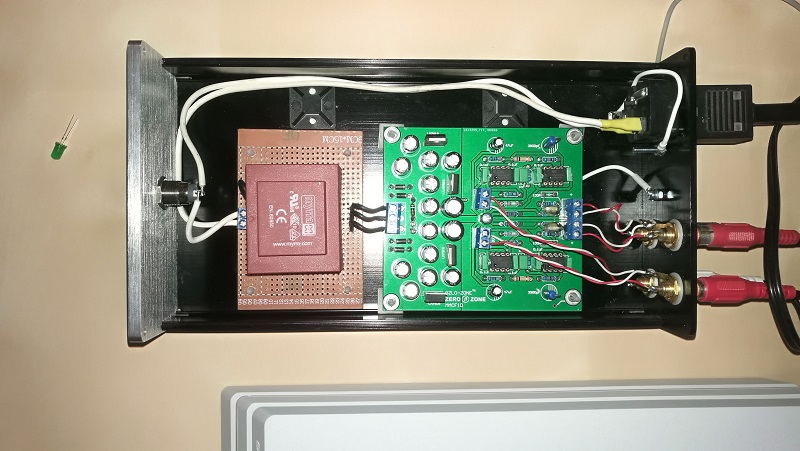

Pažljivi promatrač će primjetti da (još nisam spojio) audio masu od strujne mase, nisam imao odgovarajuću stopicu, ali radi i ovako bez bruma, probat ću i sa spojenom pa ćemo vidjet koja je situacija.
A još pažljiviji promatrač će primjetiti kuhinsku dasku na kojoj se sve radi .
U svakom slučaju zvuči jako dobro, svakako bih preporučio nabaviti ovu pločicu ili čak cijeli kit, ukoliko se želi imati gramofonsko predpojačalo boljeg zvuka nego (početni) tvornički proizvodi.
T.

[ziki]

Super. Koji je gramofon (nisam uspio prepoznat na slici)?

[zbotic]

Da i ja nešto kažem:

Ovaj phono je jedna vrlo solidna ideja pa sam zato i poželio isprobati tu pločicu tj. projekt. Pretpojačalo je kombinacija aktivne i pasivne RIAA ekvilizacije. U prvom stupnju je aktivna ekvilizacija, zatim slijedi međustupanj sa pasivnim polom ekvilizacije i drugi stupanj sa čistom amplifikacijom. Na izlazu nema kondezatora, a DC ofset se regulira dobrim opampovima, sprječavanjem DC amplifikacije sa kondezatorom u prvom stupnju i odabirom elemenata koji definiraju pasivni pol ekvilizacije. Prilično mudro rješenje nastalo na tragu davno objavljenog Elliotovog rješenja, a rekao bih i za nijansu bolje. J-Fet input opampovi su praktično obavezni radi offseta, što za nusprodukt ima nešto veći šum, ali ako je u pitanju samo MM phono to je u granicama vrlo dobrog ili skoro odličnog rezultata. Regulacija napajanja je riješena postavljanjem tropinskih klasičnih regulatora u seriju što je svakako jeftinije od drugih, boljih rješenja, ali još uvijek bolje od standardnih phono napajanja po raznim integrircima.
Za daljnje korake trebalo bi tražiti još bešumnije opampove i moglo bi se poigrati se kombinacijom 75kohma i 1nF sa ciljem postavljanja manjeg otpornika uz veći kondezator (pol ekvilizacije na 2100Hz tj 75uS), ali da ne naraste offset.

[tomi77]

Jutro,

Zoran je dao detaljniji tehnički opis sklopa, a gramofon je Systemdek IIX 900 (jako solidna sprava, poslije je Audio Note otkupio licencu i nastavio (možda još i radi) isti taj gramofon pod imenom Audio Note TT2). Trenutna zvučnica je AT95, još imam par boljih, ali to kad do kraja podesim gramofon . Ručka je Rega RB250 - Origin Live.
Dobar je to gramofon.
