Jutro,

valjda bi bilo vrijeme da i ja nešto zalemim (a što ne uključuje spajanje dvije žice ). Kao dobar početak čini se neki (bilo koji, zapravo) Passov projekt, u ovom slučaju Amp camp amp, a radi se o pojačalu snage 5 (6) W u A klasi. Razlozi su očiti, pojačalo teško može bit jednostavnije nego što jest, te je proces izrade dokumentiran je u detalje, zajedno sa svim mogućim varijacijama (na USA siteu, a ni lokalni ne zaostaju).
http://www.firstwatt.com/pdf/art_amp_camp_1.pdf

Elementi su uglavnom lako do srednje dostupni (o tome u nastavku), a jedna od važnijih olakotnih okolnosti je korištenje napajanja od laptopa, čime se dosta pojednostavljuje puštanje u pogon pojačala.
Budući da sam štetočina po pitanju laptopa, imam nekoliko IBM/lenovo punjača, koji su izlaznog napona 20V, umjesto preporučenih 19, što i ne može škodit, dapače.

Budući da je moja vizija pojačala da bude "tanko" izrada kućišta će ići u tom smjeru, još sam u fazi prikupljanja ideja i materijala.

Pločice sam kupio od njemačkog samograditelja http://www.diy-audio-shop.de/ (čovo je za preporuku), a iz razloga jer sam tražio pločice koje izlazne tranzistore imaju "sa strane" (na suprotnim stranama, tako da kućište mogu "stanjiti"), za razliku od originalnog projekta koji su imali tranzistore na jednoj strani. Naravno da sam bio u krivu . Sitniji je problem što nijemac ima svoju varijantu numeracije dijelova pa treba malo uključit mozak kod praćenja njegove i Passove sheme.

Veći dio elemenata sam kupio lokalno (jeda manji dio u Zg), ali svejedno, prije kretanja u projekt sam zamolio Zorana za savjet, pa sam svratio do njega, da pokažem što sam kupio. Zoran, gospodin kakav jest, biranim riječima, a opet, na meni prihvatljiv način, iznio je svoje mišljenje o tim, lokalno kupljenjim elementima.

Srećom, (u stvari nema to veze sa srećom, samo s zalihom dijelova kod Zorana), po kratkom postupku sam opremljen novim dijelovima, koji ipak imaju prezime, uključivo i 2 komada toshibinih j-fetova koji su pomalo postali teški za dobavu.

Moji su ostali izlazni mosfeti, (staviti ću sliku kasnije,imam dvije vrste), za koje se prodavač kunio da su u dućan ušli još u prošlom mileniju. Bit ćemo oprezni kod prvog uključivanja...

Malo kasnije dodat ću par fotografija, dok ću sa lemljenjem početi za koji dan (ako bude lijepo vrijeme imam neke zaostatke oko kuće riješti )

Eto, pa kako šta zapne...

[zbotic]

Pločica je sasvim OK tu nisi pogriješio, a bolje da malo pratiš gdje se što nalazi, tako se jačaju vijuge

[tomi77]

hehe, pod pogreška sam mislio na slijedeće:

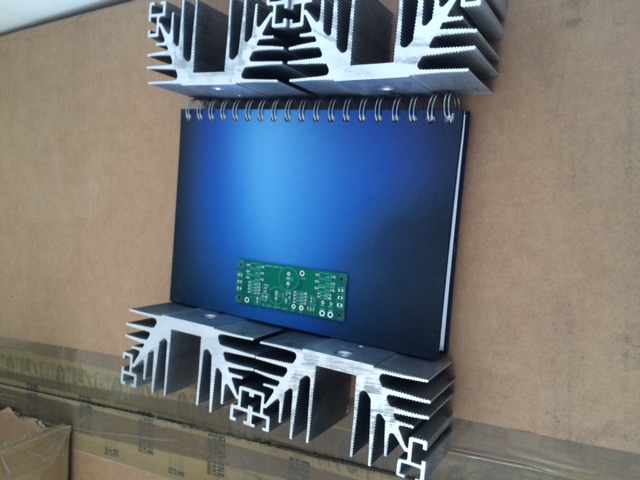

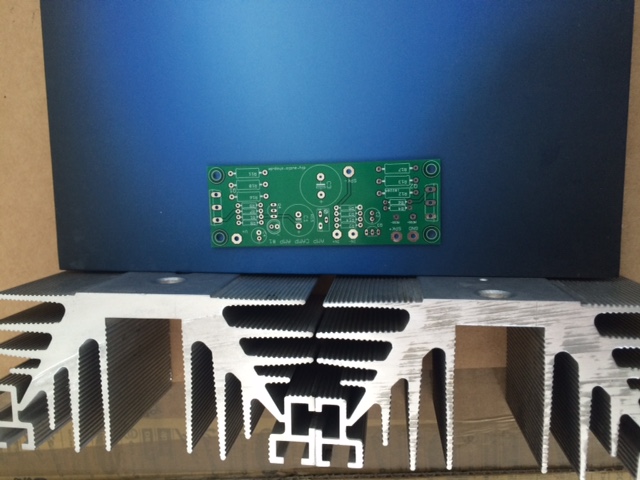

ova moja (njemačka) pločica je stvarno dosta kompaktna, ovako po slikama je dupo manja od originalne, u principu sam je zato i kupio. E sad, kako postoji modifikacija pojačala (počesto nazivana 2k2 mod, r15 mod) kojom se snaga podiže na monstruoznih 6W dodavanjem otpornika kod BC550 tranzitora (odnosno ZTX450 u originalu), to je daleko lakše fizički izvesti da duplo većoj pločici (na stranu što nove/zadnje pločice već dolaze s mjestom za taj otpornik, pa bi pločica urednije izgledala. No, svo zlo u tome .

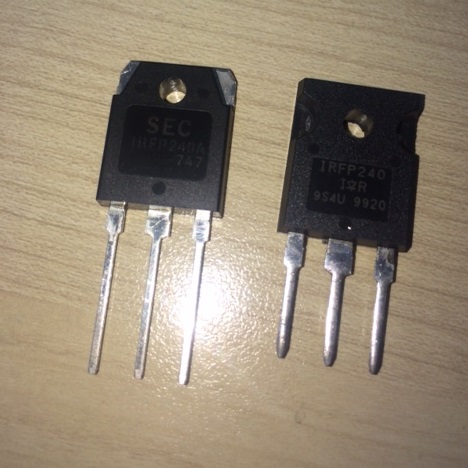

E sad, što se izlaznih mosfeta tiče, izbor je ovaj:

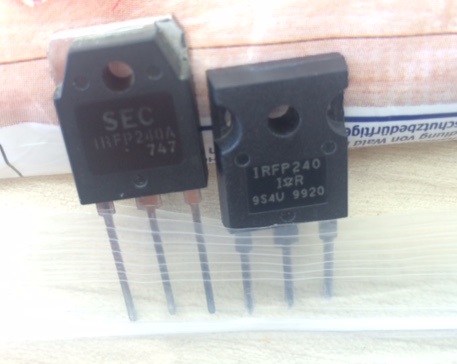

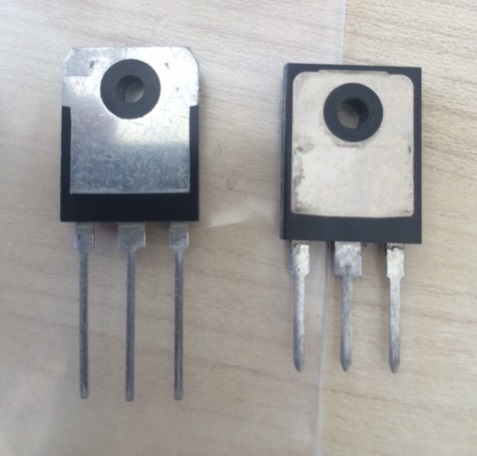

SEC (valjda samsung, kako google kaže, izgledaju nešto ozbiljnije poradi veće metalne površine na leđima, teoretski bi to bilo radi boljeg prijenosa topline), slabo je informacija o ovome..
IR (ovaj djeluje pošteno, a a ko je datum točan, napravljenu su 20 tjedan 1999??)




Vjerujem da je mudrija odluka ići na IR?

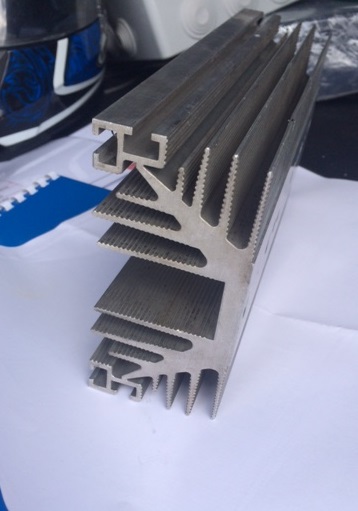

Što se hladnjaka tiče ovo bi bio hladnjak (za oba kanala):

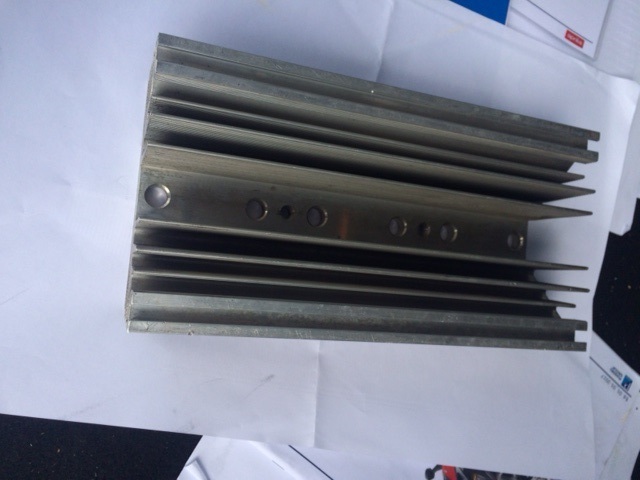

dug je cca 25 cm, širok 12, meso+rebra cca 6 cm (ok, dimezije su nijansu veće nego ove, ali radi se o par mm), težina je 2 kg.
Plan je ispilati ga na 4 dijela i spojiti 2 i 2 za svaki kanal (vodoravno-po dužini), odnosno, svaki tranzistor će imati cca 0.5 kg aluminija i hladnjak 12x6x6 cm.
Moguće je da će ukupna težina biti malo veća budući da hladnjake treba spojiti na neki način, a to će biti alu lim 3-4 mm (vidjet ću što kolega ima, odnosno što strojopromet ili bauhaus imaju da da bude dimenziono ok.
Dakle svaki kanal bi imao hladnjak 25 cm x 6 x6 (dok je originalni 20x 8 x 4, tako nešto), pa mi se čini da sam u skladu sa zahtjevima.
Kupio sam i negdje posijao (prozirni, jel) oni mica izolatori, valjda je to u redu? Vidim sada po USA forumu da dosta koriste kapton traku (kupuje se rola toga, ko selotape, za malo para i koristi umjesto mica podložaka, a neki se kunu u keratherm (ako sam dobro napisao).
Jel negdje spominjano neko rezuckanje-stanjivanje tih mica položaka?

E da, zaboravio sam napisat, za ovo pojačalo se ništa ne uparuje, tako da je velika fleksibilnost po izboru dijelova.

Idemo dalje

[elvis]

Malo su ti ružnjikava ova hladila, nekako previše krilata he he . Nego koje ćeš ti zvučnike tjerati sa tim ampom?

[tomi77]

Jutro
jeftinom konju se ne gleda u rebra . Postoji mogućnost dobave nekog boljeg aluminija (nadam se po fer cijeni), ali to bi ipak iskoristio za neko konkretnije pojačalo.

AKo sve bude po planu, ja neću tjerati nikakve, ali jedan "mladić" iz obitelji bi mogao (radi se o nekim bowersima floorstanderima kojima sad ne znam oznaku, nadam se da su pristojne osjetljivosti) i/ili već spominjani vintage Telefunkeni.
Inače, pitanje ti je više nego na mjestu, koliko čitam, ovo pojačalo je dosta osjetljivo na zvučnike, a samo je jedan način da se u to uvjerim .

AKo sve ne bude po planu, sve mi se čini da ćemo se čitat u rubrici zvučnici - na temu kakve male horne ili već nešto , po prijedlogu (neki širokopojasni).

Inače, nazad na hladila, baza bi bila napravit neko pojačalo s vodenim hlađenjem (heat pipeovi, kao kod računala), sustav ne bi bio velik za ovako malu snagu, ali nemam pojma koliko pumpa i ventilator šume sami po sebi (ok, za ventilatore znam, ima ih da se stvarno ne čuju, pa i da prisloniš uho na njega).

Za neku drugu temu, baš se mislim ovih dana otić do bivših kolega, (bliži su nego doktor) da puste štagod test tonova različitih frekvencija, baš me zanima čujem li išta iznad 13 kHz? Naravno, mogu to i doma,bolje se malo podružit s ljudima..

[elvis]

Jutro
jeftinom konju se ne gleda u rebra . Postoji mogućnost dobave nekog boljeg aluminija (nadam se po fer cijeni), ali to bi ipak iskoristio za neko konkretnije pojačalo.

AKo sve bude po planu, ja neću tjerati nikakve, ali jedan "mladić" iz obitelji bi mogao (radi se o nekim bowersima floorstanderima kojima sad ne znam oznaku, nadam se da su pristojne osjetljivosti) i/ili već spominjani vintage Telefunkeni.
Inače, pitanje ti je više nego na mjestu, koliko čitam, ovo pojačalo je dosta osjetljivo na zvučnike, a samo je jedan način da se u to uvjerim .

AKo sve ne bude po planu, sve mi se čini da ćemo se čitat u rubrici zvučnici - na temu kakve male horne ili već nešto , po prijedlogu (neki širokopojasni).

Inače, nazad na hladila, baza bi bila napravit neko pojačalo s vodenim hlađenjem (heat pipeovi, kao kod računala), sustav ne bi bio velik za ovako malu snagu, ali nemam pojma koliko pumpa i ventilator šume sami po sebi (ok, za ventilatore znam, ima ih da se stvarno ne čuju, pa i da prisloniš uho na njega).

Za neku drugu temu, baš se mislim ovih dana otić do bivših kolega, (bliži su nego doktor) da puste štagod test tonova različitih frekvencija, baš me zanima čujem li išta iznad 13 kHz? Naravno, mogu to i doma,bolje se malo podružit s ljudima..

Ma morao sam te malo cimnuti , nadam se da će rođak biti zadovoljan. Što se tiče tjeranja bowersa i to samostojećih... a biti će na knap. Pogotovo ako su samostojeći sa po dva bassa po kutiji. Imao sam DM604, dosta su bili osjetljivi, no ona dva bassa trebalo je moći kontrolirati, inače bi bez veze klepetala... samo bi ukakali zvuk (čitaj: traže pojačala sa većim dampingom). A vidjeti ćete na prvom testu, pa ćete znati kud dalje

Što se tiče horni, ja se sa tim ne bi zezao. Nekakav dobro provjereni projekt sa neta možda.. no u pravilu to po mom sudu ograničava tip glazbe i često bude samo prolazno rješenje. Radije raditi nešto TQWT ili na taj kalup.

Ja čujem do 13,5 kHz, provjereno.. no to ne znači da tako treba raditi i zvučnike he he he , šta ćemo onda sa hiResom koji nosi podatke do 80.000 Hz (a neki i više)

[tomi77]

Ma samo nek se nešto radi, a ne "pasivira" . Ako ovaj ACA ne bude prihvatljiv, a nema druge nego radi nešto potentnije, jel ?

Čekam da mi se javi jedan "alu stolar" da se zaletim ispilat hladnjak, u među vremenu ću (ipak) morati do lokalaca elektroničara po distancere za PCB.

Ma u pravu si za horne, stvarno ne bih išao u tom smjeru, ali TQWT projekata ima dovoljno i i rezultat je puno izvjesniji, ali, još sam daleko od toga, srećom , bolje mi ovo privest kraju (a nisam ni počeo!!)

A za frekventni raspon sluha, ma eto, samo me zanima. Da ne ulazimo u teoriju zvučnih valova i raznoraznih harmonika, marketinških i nemarketinških trikova, razmišljao sam zadnjih dana što čujem a što ne. Nije da sam primjetio neku promjenu po tom pitanju, (doduše, vjerujem da se neke promjene sluha odvijaju kroz duži niz godina, prirodnim procesima, ko bi to primjetio?), samo bi bilo dobro znat. Ili možda ne bi, hehe

[tomi77]

Oke, hladnjak ispilan.
Nisam baš najsretniji kako je to ispalo, ali sve je to škola. Iako sam tražio nekoga s tračnom pilom, riješeno je s velikim cirkularom. Problem je što se ovaj aluminij topi (tvrd je, pa se sve jako zagrijava) i odnda se dijelovi aluminija lijepe za list (šajbu), a jedan od komada je izrezan malo u krivo, okrenutu ću ga prema dolje.
U svakom slučaju, malo sam brusio s grubljim (220) brusnim papirom, morat ću još, dugotrajan je posao na ruke, više ću se naravno skoncentirrati na donju stranu nego na gornju
Moram malo razmislit za neko riješenje za skutijat, planirao sam raditi dual mono (dvije cigle od laptopa), a napajanja ubaciti ih u kućište (da malo smanjim količinu kablova, pa jedan strujni manje). problem je zagrijavanje, tako da bi trebao imati neku ventilaciju u smislu rupa, što malo otežava stvar u smislu samograditeljskih resursa.

No dobro, slijedeće je štogod polemiti i razmišljati o kutiji . Imam L profil, velik, 60x60x4 (možda je i 5?), taman koliko treba (hladnjaci su visoki tih 60-tak mm ), možda bi taj bio ok..



[zbotic]

javi se Mulinu (Miru) da ti malo prođe na onu svoju mamutsku brusilicu. Ponesi bocu Coca Cole jer je korizma.
viewtopic.php?f=9&t=1619&start=10

[tomi77]

hvala, palo mi je na pamet , ali mislim da ću ga ipak čuvat kad nešto bude stvarno bitno, da ga ne zaj... bez veze.
Ne bi htio reć da ovo nije važno, dapače, svakom je važan svoj projekt (kamo ne prvi..), ali pokušavam održat neku racionalnu vezu između uloženog/dobivenog .
Peglat ću još malo na ruke, nema još puno posla.

A Miru triba odnit šampanjac, u svakom slučaju
