Pass B1 buffer

[Johnny]

trafo je 2x12 vac toroid iz čipoteke
- dva ispravljača u seriji
- na pločici tamo di idu elektroliti je zaljepljen lm317 pcb sa hladnjakom
- dva konda na vijak su epcos 22.000 uF 40V

pločicu sa dva ispravljača sam imao sa diodama pa zabrljavio nešto.. u jutro nije bilo DC-a.
Taada sam imao 24-25 V prije regulatora (sklop radi na 18V)

Sad sam diode zamijenio za neke graetz čipiće KBL10, ali više nema pada napona, štoviše na svakom ispravljaču imam oko 18 VDC, odnosno na dva cca 35-36V??

Sad mi je pad napona na regulatoru skoro 18V, ali hladnjak se ne grije.

obzirom da lm317 može dati 3/pad napona struje znači da sad imam 160 mA... to bi trebalo biti dosta jer sklop troši 20 mA tipično...

[Johnny]

Jel ima netko grubu matematiku za otpornik na izlazu (1k)?

Taj otpornik plus otpor sklopa daju izlaznu impedanciju 1030 ohma. Pass kaže da se R može smanjivat do min 200 ohma dok nema oscilacija.
Zanima me preporuka vrijednosti ovisno da li je sljedeći stupanj 10k, 20k, 33k ili 47k...

Što su oscilacije i jesu li opasne za uši i zdravlje općenito?

[Edison]

Jel ima netko grubu matematiku za otpornik na izlazu (1k)?

Taj otpornik plus otpor sklopa daju izlaznu impedanciju 1030 ohma. Pass kaže da se R može smanjivat do min 200 ohma dok nema oscilacija.
Zanima me preporuka vrijednosti ovisno da li je sljedeći stupanj 10k, 20k, 33k ili 47k...

Što su oscilacije i jesu li opasne za uši i zdravlje općenito?

Johnny, stavi otpornik od 330 ili 470 Ohma i nece biti problema.

Opcenito, impedancija izlaza mora biti bar 4x manja od impedancije sljedeceg ulaza. Bolje je kad je odnos 10x, a jos bolje 20x, preko toga vise nije bitno.
Oscilacije sa javljaju na puno visim frekvencijama od onih koje mi cujemo, stoga nisu opasne po sluh. Ali kvare osnovni signal, zvuk postaje nervozan i slicno...

[zbotic]

I što je najvažnije pojačalo se pregrije i pregori. Ako se pojačalo bez razloga grije to je dobar predznak da negdje oscilira (iako se ništa ne čuje)....

[Edison]

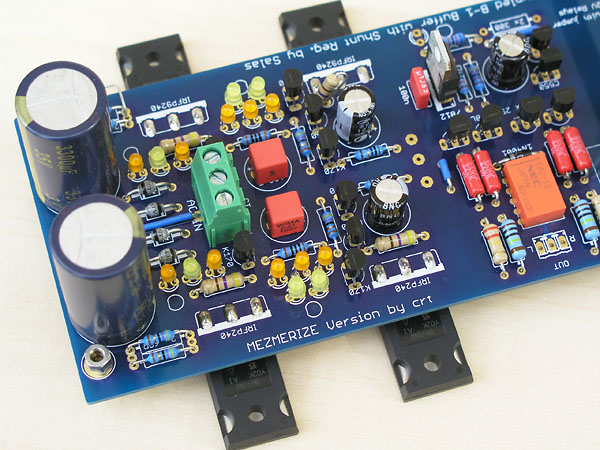

Evo jos jedne verzije Passovog B1 buffera. Ova je kompletno preradjena, ima dvostruko napajanje, nema kondenzatora na ulazu ni na izlazu, i ima predimenzionirano shunt regulirano napajanje. Autor sklopa i napajanja je Salas, jedan od poznatijih autora s velikog diyaudia. Tamo je nabavljena i plocica, a cijena joj je 18$.

http://www.diyaudio.com/store/amplifier-circuit-boards/mezmerize-b1-buffer.html


JFET-ovi 2SK170 su dobro upareni, kao i LE-diode koje sluze kao referenca napona u regulatorima.

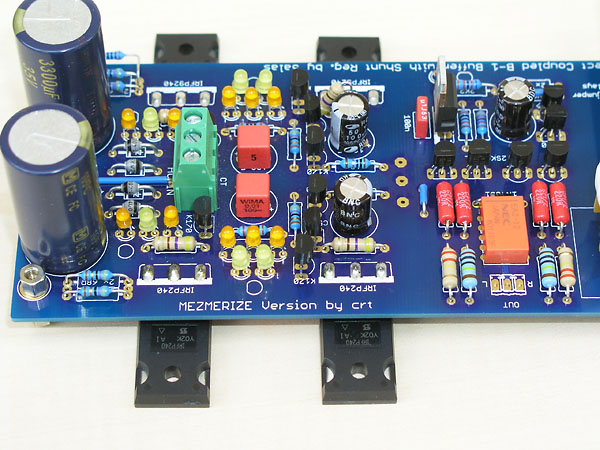

Napajanje i bufferski dio...

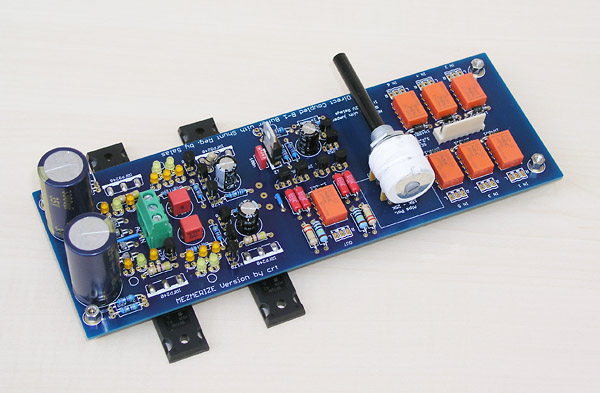

Releji koji kontroliraju 6 ulaza. Pot je za sad privremeni, ici ce nesto bolje, i s motorom...


Prije nekoliko godina sam slozio originalni B1 na busenoj plocici. To radi zaista neutralno, i ako ne trebate pojacanje, gotovo da je idealno rjesenje. Ovaj bi trebao raditi jos bolje, zbog sofisticiranijeg napajanja i nedostatka kondenzatora. DC-offset je 0,2 i 1,2mV. Svi drugi naponi su u redu. Jos se trebam odluciti za struju shunt regulatora. Mjerio jesam, a slusao jos nisam... Lijepo svjetli...

Ovom ce trebati 16 cincheva, motorni pot, dobra kutija... Pomalo...

[pamook]

Sir Edison Neumorni

svaka cast Zdravko, za oba danas prezentirana uratka

[Khadgar2007]

Opet mi vadiš mast,crni Edisone...

[Edison]

Opet mi vadiš mast,crni Edisone...

Nema kod tebe ni grama masti...

[micro]

Nije vezano za temu direkto ali indirektno, platio sam na diyaudio PCB i uparene tranzistore za pojacalo FC-100 ,posiljka odnosno koverta mi na postanskoj carini stoji vec 15 dana ako ne i vise, nosio sam i slao ispise sa paypala pa onda ispis iz banke i cini mi se da ce posiljka nazad, objasnjenje privatna osoba ga je poslala a ne firma.

Mislim da 5 ili 6 put u razgovoru kad sam vec izgubio zivce rekao sluzbenici , znate sta gospodjo moj otac je prioje 35 godina od ujaka iz emigracije (bio na pogresnoj strani u ratu od 41-45) u USA dobijao pakete a ne obicnu kovertu , samo su naplatili carinu nije bilo ni racuna ni nista drugo a sada u ovom sistemu koji je navodno bolji ne mozete mi naplatiti carinu ni sa dokazom koliko je to placeno i prakticno 80% dijelova za koje mozete provjeriti cijene na netu.

[yoke]

Hajde se malo raspitaj oko tog...ako imas prijatelja odvjetnika...jos bolje...
Po kojem zakonu,kako se ravnaju...kakve veze ima dali je firma ili orivatna osoba ?

Ja obicno kad narucujem,ili je mala vrijednost,ili je pokon...
Pogotovo kad salje ekipa s diyaudio...onda se napise mala vrijednost ali nije roba,nije trgovina,vec mi prijatelj salje...sto je u jednu ruku i istina...paket je male vrijednosti...cca 30$

Ako sad pocnu zafrkavati,onda se uhvate tog...i onda me strah da ce odjednom taj tvoj slucaj postati pravilo a ne iznimka...
