mini crescendo 1984. j49-k134

[zbotic]

Ovo gore je dobro. Ne diraj ništa. Zatvori i na slušni test....

[bepone]

Nema još zavidavanja, amp je spor za moj ukus...pa ćemo ga neto ubrzat.
1. odlemi sve 3k3 u kolektorima oba diferencijala
2. po dva spoji u paralelu da dobiješ 1k65
3. odlemi 2k7 u kolektorima strujnih izvora diferencijala i na njihovo mjesto stavi reciklirane od 1k65
4. u kolektore diferencijala stavi 2k
5. u emitere diferencijala stavi 100R umjesto 150R
5. provjeri sa/bez reaktivnog tereta

jasno mi je u kojem smjeru idemo u tom slucaju, spustat impedanciju, povecavat struju, dobivat nesto i na linearnosti i frekv. kar. , to bi vec bilo i drugo pojacalo..blize milemijumu iz elektora, a ja ovo nisam ni cuo a vec ga modificiram p.s. uparivao sam ove otpornike da dobijen cim manji offset, potrosio sam pola dana i sada bi trebao opet mijenjat. .. ima vremena se vratiti na to, ne bi zelio gubiti fokus imam dosta mehanike trenutno jos za odraditi..a htio bi najprije cut kako ovo svira...

[bepone]

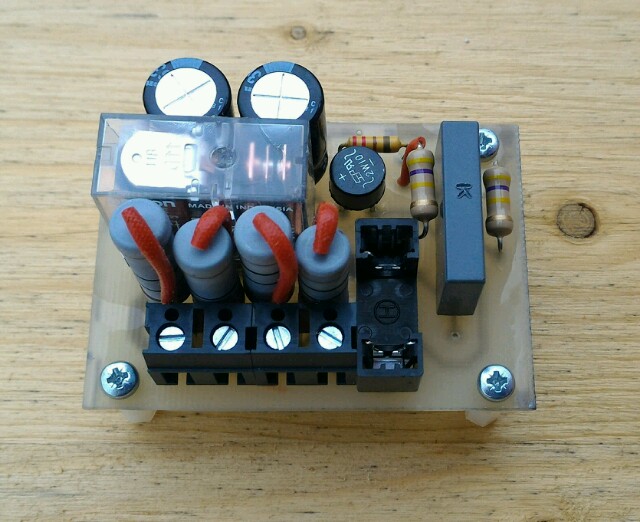

soft start iz elektora napravljen:

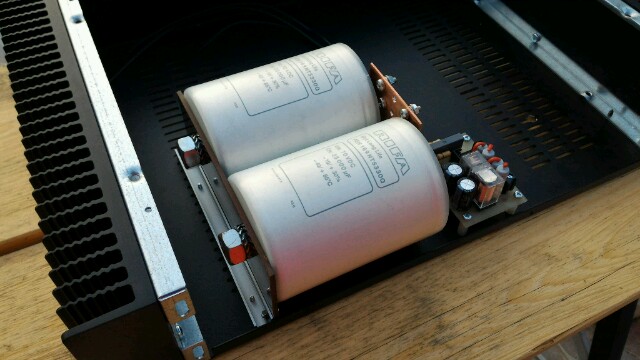

nosaci za bombule od bakelita i malih L profila:

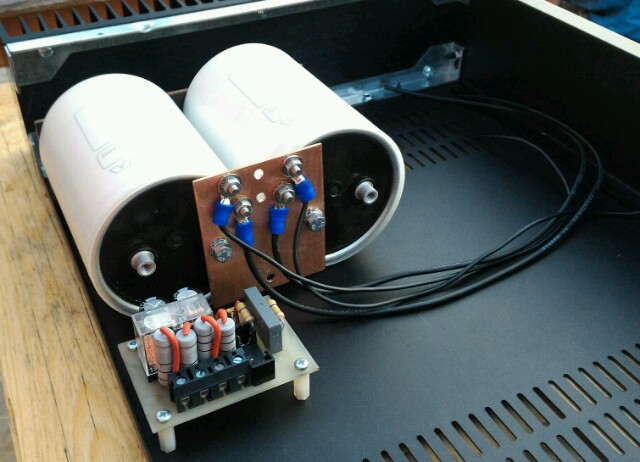

bakrena plocica za masu ,terminirane i zavidane stopice gore:

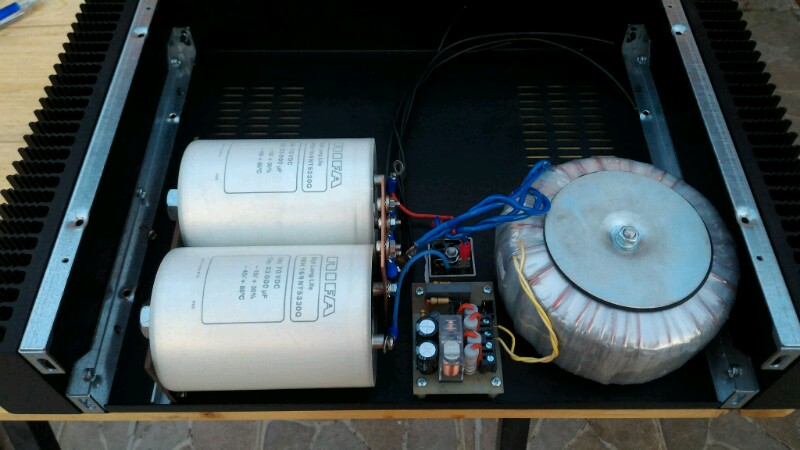

montiren napajanja, u revijalnom tonu, tek sad vidin da su veci elektroliti od trafa


[aparatusonitus]

Ok, neka ostane tako kako je pa poslušaj...Što se tiče uparivanja, premosti 2 elkosa od 220u u antiseriji ispod gain setting otpora od 1k komadom žice, pa mi javi koliki ti je DC offset.
Onako kako je izveden bakrena ploča mase i priključci na njoj, te obzirom da se radi o jednom napajanju za dva pojačala, ne sluti na dobro - čitaj problem s masama. Probaj pronaći post na audiofilu u kojem ilimzn spominje Luxman patent i razdvajanje cirkulirajućih struja punjenja i pražnjenja elektrolita u napajanju (pokušao sam ja pronaći na brzinu...nisam uspio, ali sam ti pronašao istu stvar na diyaudio pa pročitaj (od početka do kraja thread http://www.diyaudio.com/forums/solid-st ... post749026
Kako to u praksi izgleda pretraži web u potrazi za slikama Luxman pojačala visoke klase novije generacije (lakše i bolje slike ćeš pronaći)

Edit: našao sam post od Željka http://www.audiofil.net/forum/forum_pos ... ajuce&PN=6

[zbotic]

Bilo bi možda bolje da je umjesto ta dva kondenzatora za sprječavanje amplifikacije ofseta samo jedan većeg kapaciteta. Ovako u seriji to je samo 100uF i već kida malo signal i na 20-ak Hz. Za male vrijednosti napona ionako se svi elektoliti velikog kapaciteta ponašaju kao bipolarni.

[pinco]

Za kond na toj poziciji bi bilo poželjno stavit da pad FK bude max. 0,1db na 20hz, a kako je elektrolit u pitanju triba ga predimenzionirat, šta više to bolje. I ne stavljat neke low esr i sl. Najboje bipolarni kond, onda antiparalelna kombinacija 2 , pa jedan kond i najgora opcija serijski spoj dva elektrolita. Tu bi 470-1000u bez i malo kompleksa

[bepone]

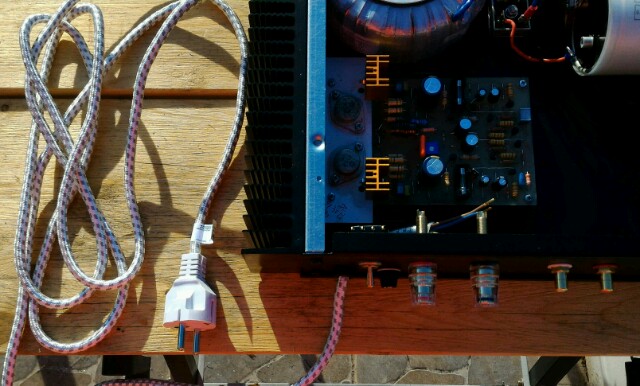

evo danas cijeli dan montaza, busenje rupa, turpijanje, kupio sam i specijalni audiofilski mrezni kabel, sumic


[bepone]

Ok, neka ostane tako kako je pa poslušaj...Što se tiče uparivanja, premosti 2 elkosa od 220u u antiseriji ispod gain setting otpora od 1k komadom žice, pa mi javi koliki ti je DC offset.

premostio elkose u fb , ispalo mi je 270mV struje u mreznim granama su se isto rastimale, od 100mA/ 99.5mA, na cca 120/80mA!

Onako kako je izveden bakrena ploča mase i priključci na njoj, te obzirom da se radi o jednom napajanju za dva pojačala, ne sluti na dobro - čitaj problem s masama. Probaj pronaći post na audiofilu u kojem ilimzn spominje Luxman patent i razdvajanje cirkulirajućih struja punjenja..

oko masa sam razmisljao nesto i prije a ideja je da se elkosi pune sa donje strane bakrene plocice (jedna rupa M4), a prazne preko trosila sa gornje strane (4 rupe M4 + 2 za uzemljenje ako se odlucim tu uzemljiti) tako bi procesi isli "nizvodno".. zvucnici bi si uzimali struje po potrebi sa jedne strane bakra(sjeverne) a sa druge bi se punili elki (juzne).
cijeli power amp bi bio floating (preko 4.7R-10R) prema uzemljenju, sasija bi bila samo kao stit... mislio sam stvari uzemljiti preko preampa, tj. nekog malog lampaski buffer koji bi bio ispred ampa, iden videt ca pise zeljko

[aparatusonitus]

premostio elkose u fb , ispalo mi je 270mV struje u mreznim granama su se isto rastimale, od 100mA/ 99.5mA, na cca 120/80mA!

To mi je i bila poanta, da skužiš kako uparivanje otpora (koji su uglavnom 5-2-1% tolerancije) nema previše smisla kad imaš aktivne elemente toliko različite u parametrima da ti debalansira cijeli amp usljed čega ti se i javlja izlazni DC offset od 270mV. Međutim kad pojačanje za vrlo niske frek. do DC blokiraš kondom u feedback petlji, NPV centrira amp, pa kad uvedeš malo matematike pa 270mV offseta podijeliš s pojačanjem od 34 tvog ampa dobiješ tvoj DC offset od cca. 6mV.

[bepone]

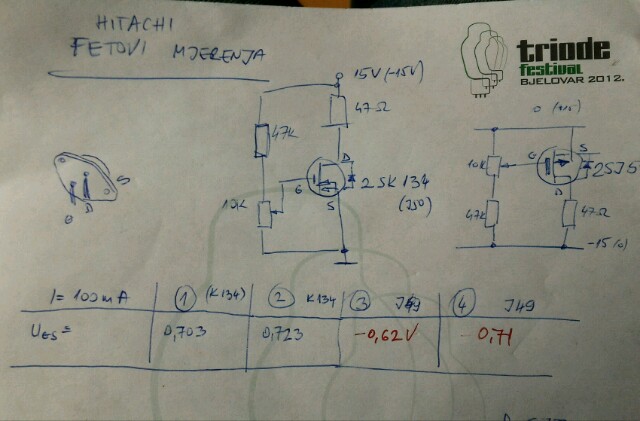

fala fala, a je li taj ofset posljedica ulaznog diferencijala samo ? upario sam ulazni dif.po hfe, a i strujne izvore za poz. i neg grane, za cijeli amp.. za ulaz dif. je bilo i dug proces jer su mi bc546b imali hfe od 260 ..330, a bc556b od 328..380! malo ih se preklapalo..za izlaz mi je ogranicena sit. iman hi malo, 2 para lagano razlicitih ugs


iman i nesto k135-j50, a kod njih je veca razlika izmedju N i P, 0.15-0.2V, za struju id od 100mA!
