pass a5 psu pomoć

[zendra]

hladnjaci su 48x23x3,5. bili su oko 25 ali sam ih glodao s dvije strane jer su bili loše rezani

[zendral]

Pozdra svima,
Zendra, možeš li reći gdje si eloksirao hladnjake,
ja isto spremam Alepha pa me sve interesira u vezi toga.

[zendra]

eloksirao sam u jednoj firmi koju sam izguglao, u velikoj mlaki prema velikoj gorici. nisam bio prezadovoljan. znam za još jedan slučaj eloksiranja na istom mjestu, isto loši dojmovi. u principu u potrazi sam za dobrim mjestom za eloksiranje

[zendral]

Da, i mislio sam da nisi zadovoljan, kao ni ja s onim za što za sada znam. Možda ću hladnjake ostaviti
u boji aluminija a ostalo ofarbati.

[zendra]

konačno je posao od koji plaća račune malo popustio pa sam se primio dalje sklapanja.
složio sam kondenzatore u napajanju




biti će montirani okomito tako da zrak može strujati između njih.
rezultati mjeranja fetova

irfp240 su iz forma elektronike, uzeo sam cijelu štangu od 25 kom. rezultati su odlični.
još nešto.
pisao sam kako nisam zadovoljan s eloksiranjem. danas sam krenuo oprati hladila koja su eloksirana u firmi "FEROMETAL" iz
velike mlake. desilo se nešto nevjerojatno, boja se je počela ispirati.
uglavnom izbjegavati navedenu firmu, izgleda da nemaju pojma.
prvu prednju ploču, debljine 10mm koju su eloksirali uspjeli su valjda prejakom strujom skroz stanjiti na jednoj strani

[sinisap]

[zbotic]

Evo i ja radim Alepha 5. To je ustvari primjerak kojeg sam među prvima napravio u okviru jedne grupne nabavke dijelova, zatim ga je vlasnik dva puta svojim intervencijama lemilom spalio i onda ga ja otkupio da mu ga nebi ponovo popravljao.
Iskoristio sam limariju i unutra slažem reprezentativni primjerak koji će obuhvatiti sva moja iskustva i znanja steknuta posljednjih godina na izradi Alepha. Ultimativna verzija, "Super Aleph" :

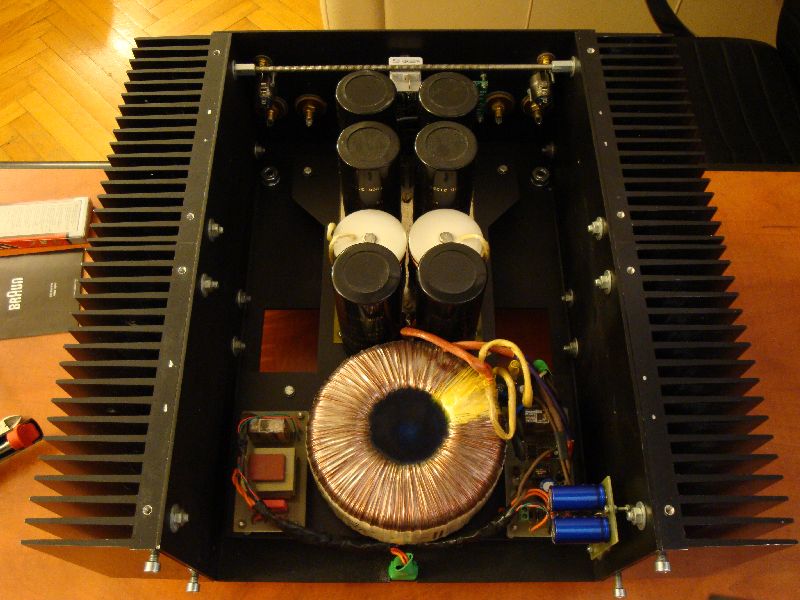

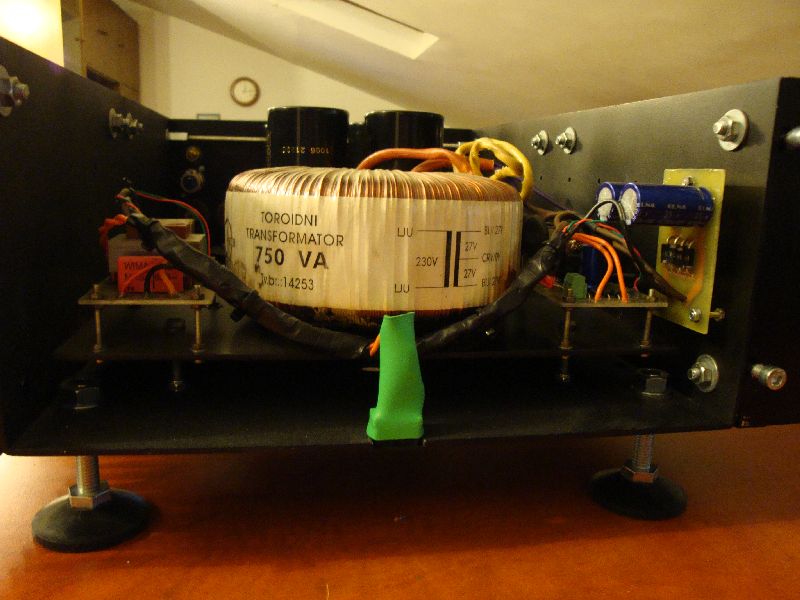

Napajanje završeno:

super aleph

Puna rezolucija:

http://img.photobucket.com/albums/v65/d ... C01278.jpg

Kondenzatori i zavojnice su na ovakvoj pločici. Vjerujem da nije teško razumjeti što je što, pa se lako može koristiti ako kome zatreba. Pazite na dimenzije kondenzatora (idu na vijak). Pločica se radi tako da je bakreni sloj s gornje strane, pokositren, a kondenzatori idu direktno na pokositreni dio. Sve se pričvršćuje vijcima, a zavojnice se mogu i lemiti. Ostavljeno je mjesto i za termistor preko kojeg se ground spaja na šasiju pa na utičnicu.

C_DIYalephkond1 Model (1).rar

(42.78 KiB) Preuzeto 610 put/a.

P.S. Nije na prodaju, niti će biti, ubuduće samo kolekcioniram!!!!

[zendra]

plan je bio super, danas sklopim pasa i sutra mirno na uživanje na velebit.
ali stvari nikada ne idu kako ih čovjek očekuje.
sklopio sam pasa i eto:
napon nakon ispravljačkih kondenzatora +/-39,2 V.
desni kanal ofset 20 mV, polako pada.
lijevi 320 mV, stagnira i sporije se grije od desnog.
još nisam spajao na zvulje i ulaz.
zna li tko gdje da krenem? gospon zbotić?
slike sljede za koji dan. hvala

ponovo sam mjerio, i lijevi ofset vrluda, a kanali se griju jednako.
dali je stvar ulaznih fetova? njih sam stavio neke od prije koje sam dobio uparene.
naravno, nisam ih provjeravao

[zbotic]

Ako se ništa nije zdimilo pokušaj ovako.

U intervalima od po ne više od 15 sekundi upaljeno/ugašeno izmjeri koliki je pad napona na otpornicima od 1ohm(veliki source otpornici /ispitaj svaki pojedinačno). Trebalo bi biti oko 0.5 - 0.6 V.
Dešifriraj koji su ti otpornici sa originalnog servisnog manuala R11 221 ohm (spojen na source IRF9610) na kojem treba biti pad napona oko 4-5 V i otpornik R14 392 ohma na kojem također treba biti pad napona oko 4-5 V.

Nemoj držati predugo upaljeno da se ne zdimi prije nego otkriješ u čemu je problem. Zato ono 15 sekundi. Oprez, jer mosfeti ne praštaju kratki spoj ma koliko kratak bio.

[zendra]

Nije se ništa zdimilo pa sam ga pustio da radi.
nisam mjerio napone na otporima.
Čak sam ga i spojio u sistem i radi kao beba, ali ofset svakako moram srediti.
prvo par slija iz procesa slaganja.
prvo sam dodatno izbušio dno kako bi sve lakše disalo. napravio sam i par rupa na ono malo mjesta gdje dno pokriva hladnjake

trafo sa montiranim i spojenim grecovima

dvije grane kondenzatora u napajanju spojene u "paket"

zavojnica montirana na nosač i spremna da se utakne na hladnjake i zalemi

soft start i zaštita za zvučnike. žice što se vide vode do releja za uključivanje zvučnika, a biti će montirani direktno na buksama


komplet

fetove sam montirao ovako


ostale fotke kroz koji dan.
pass a5 trenutno svira i to odlično. u sporedbi s već uhodanim a3 malo je "tanak", za što sam siguran da je do usviravanja, jer se tako ponašao i a3 u početku.
spojen, u zv nema apsolutno nikakvog šuma ni brujanja, za razliku od a3 koji se čuje.
čak se ni trafo ne čuje kad prislonim uho na poklopac.
jedino se paklenski grije
