ona moja brusilica je baš idealna za poravnavanje takvih komada.javi se pa kad uvatin vrimena moremo proletit.šampanjac moremo kad zavrsis amp

[tomi77]

Kažu ljudi da je ključ do sreće završavati postojeće projekte, pa bio bi red da malo mrdnem . Oprilike godinu dana nakon početka (ali tko broji, jel..), a inspirian i potaknut ponajviše neumornim Zoranom (a i njegovim božićnim poklonom), te susretom s Mirom i njegovim napretkom po pitanju zvučnika (bravo Miro!!).
U svakom slučaju paralelno se radilo i na željezariji i elekronici, uzimajući u obzir da sam svaku stvar morao promozgat i analizirat 10 puta.

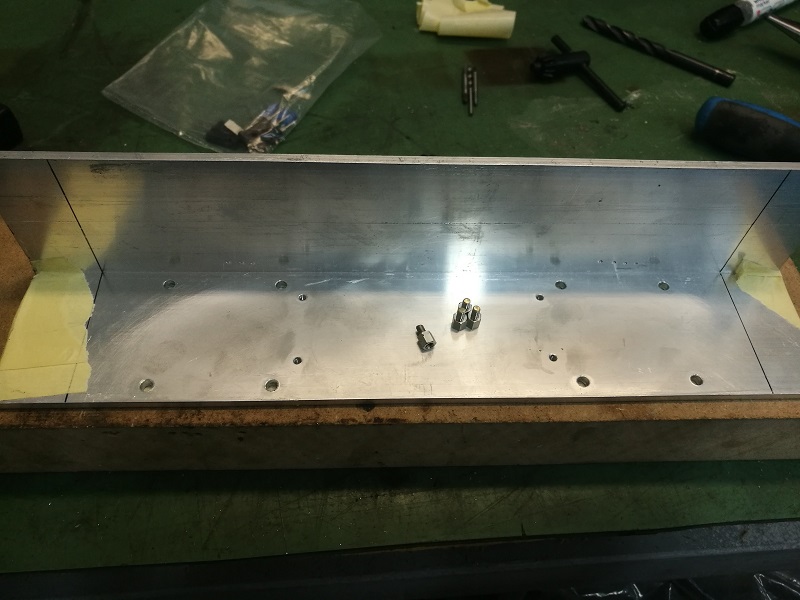

Bušenje rupa je išlo (uglavnom) ok, zasad je probušeno i urezani navoji za spajanje profila i hladila, cca 44 rupe, a pretpostavljam da je to otprilike polovina konačne brojke, vidjet ćemo.
Kod urezivanja navoja bilo je manjih problema. Naime, prvo sam išao urezati navoj M3 za distancere od pločice i sve montirao u stegu, urezao bez problema i kad sam uvio distancere vidio sam da sva 4 stoje malo ukrivo ?!? WTF? Uglavnom, stega je zavidana na stol pod nekim (malim) kutom, ja san ureznicu držao okomito - i eto problema. Ok, ovo nije kritična stvar, problem uočen i više se nije ponavljao, ali moglo je i bez toga
Naravno, trebalo je i skratit distancere od pločice, jer su bili stršali izvan profila i onemogućavali montažu hladnjaka. Mala napomena: kad pilom, kliještima, brusilicom (ja sam pilom) skratite neku vidu (vijak) dosta pomaže ako prva 2 zuba "naoštrite" na brusnom papiru. Grubo rečeno, vijak izgleda kao tvornički, malo tanji na vrhu i lakše ulazi u navoj.

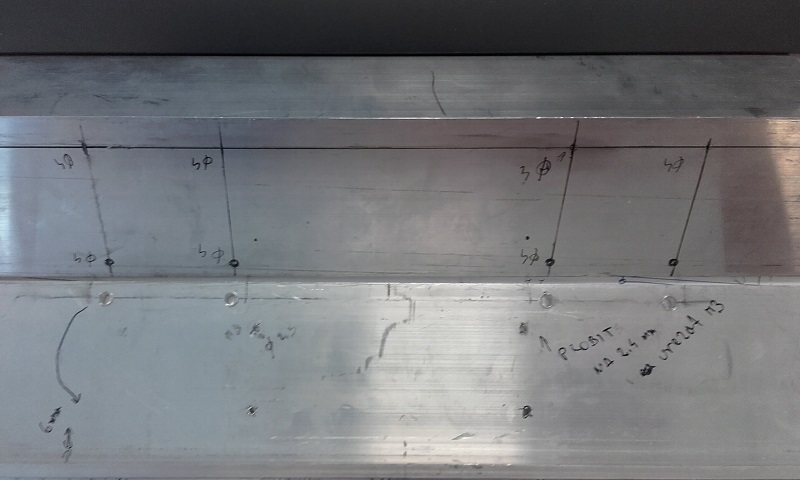

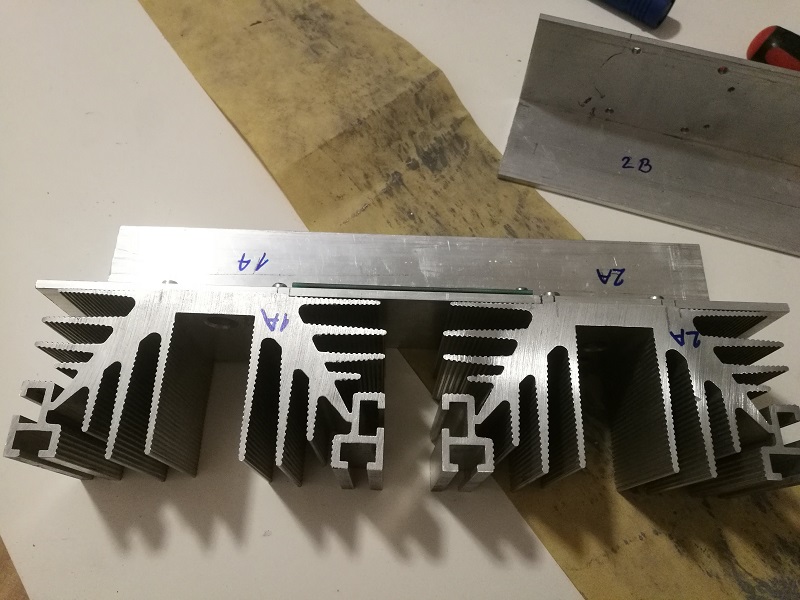

Kako sam i prije spomenio, hladnjaci nažalost nisu ispilani tako da su identični. Miro je tu pomogao poravnavanjem tragova piljenja na čuvenoj brusilici (hvala!), ali manje razlike među hladnjacima su ipak ostale. Hladnjake sam posložio tako da ravnomjerno izgledaju i označio kodovima (1A, 2A...) sa svojim mjestom na hladnjaku. Zašto? pa zato što bušenje nije savršeno - idealno (dakle bušio bih "iz komada", tj stegao bi hladnjak za profil malom modelarskom stegom i kroz postojeću rupu bušio hladnjak) tako da svaki hladnjak ima svoju lokaciju na profilu, inače ili nisu ravni ili se ne mogu dobro montirati (razlika u rupama). Foto je sa preeliminarnog poravnjavanja profila, mislim da je papir bio 600. Naknadno sam ga taknio s 1000 i 1200.

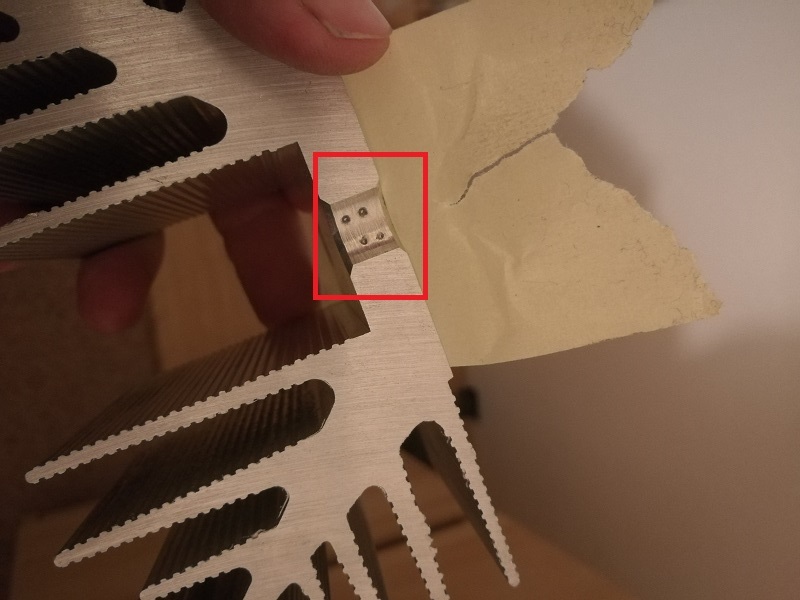

E sad, greška je označiti hladnjak flomasterom budući da se taj prilikom svakog pranja, brušenja, manipulacije - skida. Uzeo sam točkalo i s donje strane hladnjaka udario par rupa, te identično na profilu tako da zabune više nema

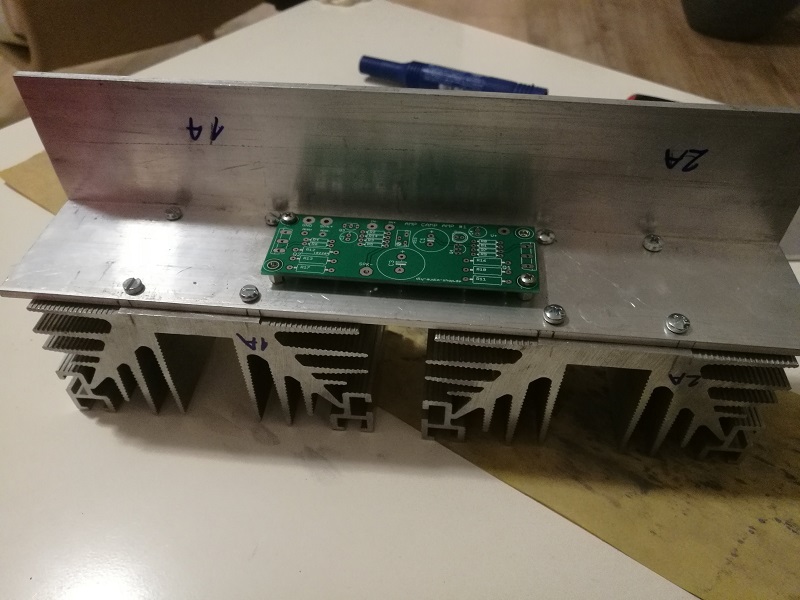

U konačnici, pločica na pravilu s montiranim hladnjacima bi izgledala ovako (ignorirati različite vijke. Malo toga me nervira kao imanje različitih vijaka na stroju/spravi/uređaju, ali u kutiji od alata je bilo samo to . Mogu i kasnije dodat jednu anegdotu na tu temu..

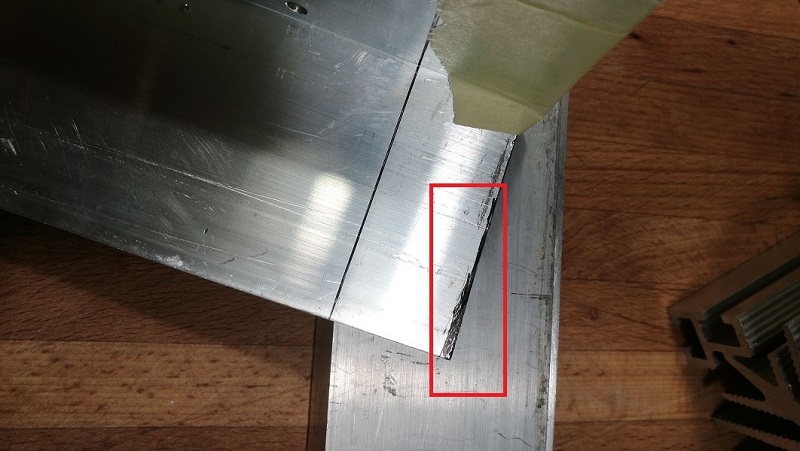

Kad sam usporedio dva izrezana profila vidio sam da je jedan izrezan u krivo:


Turpiju u ruke i...

Nastavak slijedi

[tomi77]

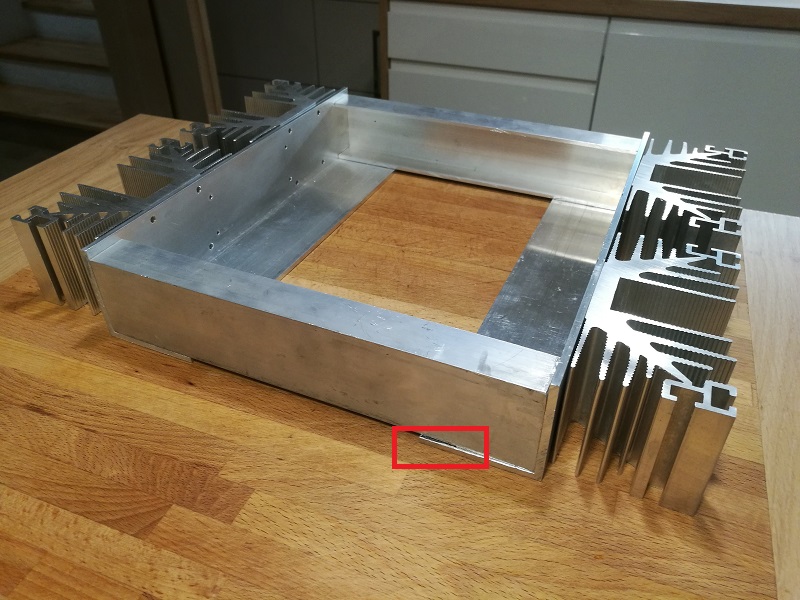

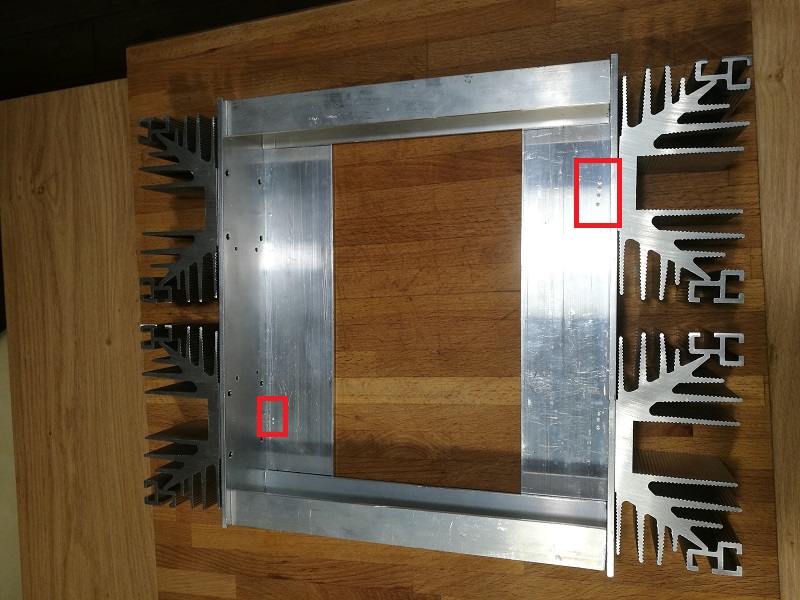

Zaboravio sam stavit kako je planirano da to izgleda (na fotografijama je označen gore spomenuti višak profila i točkice za označavanje kombinacije hladnjaka i profila):



Naravno, U profila u dimenziji 50 nije bilo za kupit, kupljena je kvadratna cijev 50x50 i prepiljena uzdužno (ručnom pilom, ako se netko pita..).
Također, tu je sad problem razlike između prednje (stražnje) strane i bočnih profila od nekih 6 mm, koje tek treba riješit..
Kućište je ovako veliko jer postoji opcija dodavanja nekog dodatnog stupnja (predpojačalo/buffer), još kombiniram.

[elvis]

Ovako na slici to bome izgleda “krilato” he he he. Puno greškica si nabrojao ttttt ! . Ajde samo naprid, pratimo pozorno daljnji razvoj događaja.

[tomi77]

Hvala Elvise!
Može se reći da sam na strmoj krivulji učenja . A hladnjaci su takvi kakvi jesu, bar će ozbiljno izgledat
Treba istaknit da sam solidno upilao Zorana oko ovog projekta, nema što, čovjek ima debele živce

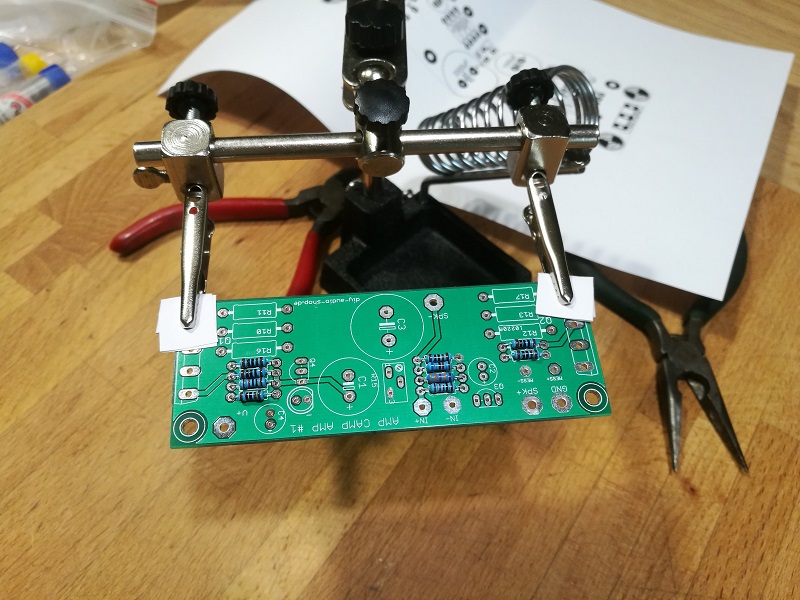

Lemljenje je išlo bez problema:


Sve otpornike sam premjerio prije ugradnje, a kako sam kupio u setovima onda sam (ukoliko je bilo odstupanja) odabirao vrijednosti najblize shemi.
Sitan je problem bio s lokalno kupljenjim otprornicima od 332 kOhma, koju su se na mjerenju pokazali 332 Ohma.

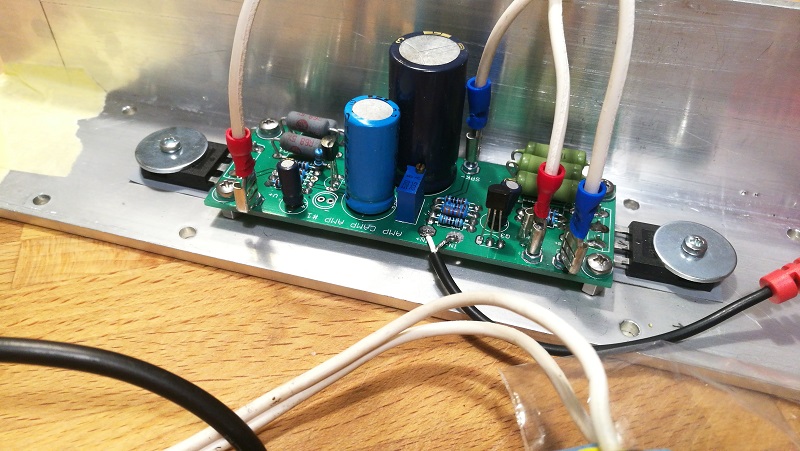

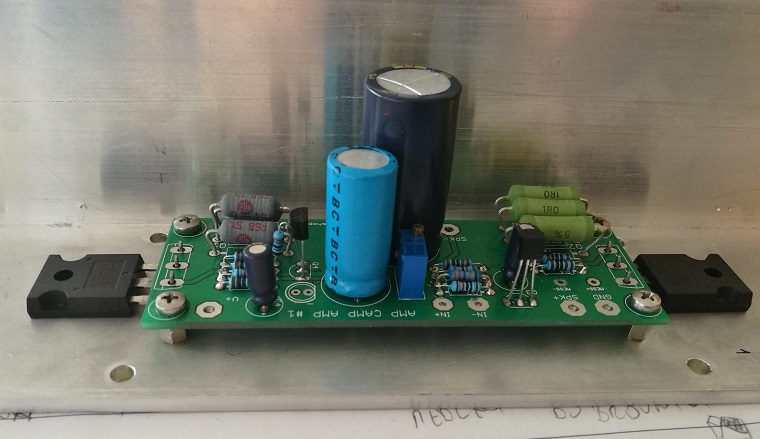

Ovako bi to trebalo izgledati montirano:

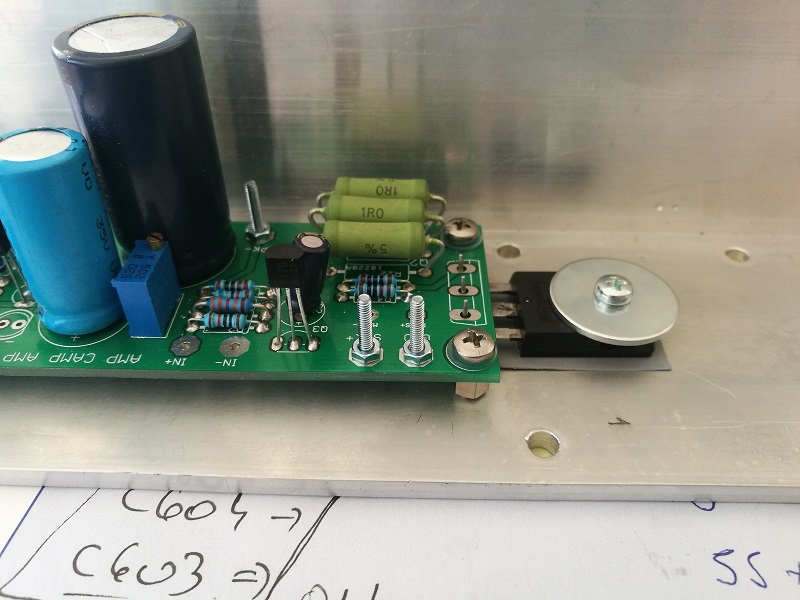

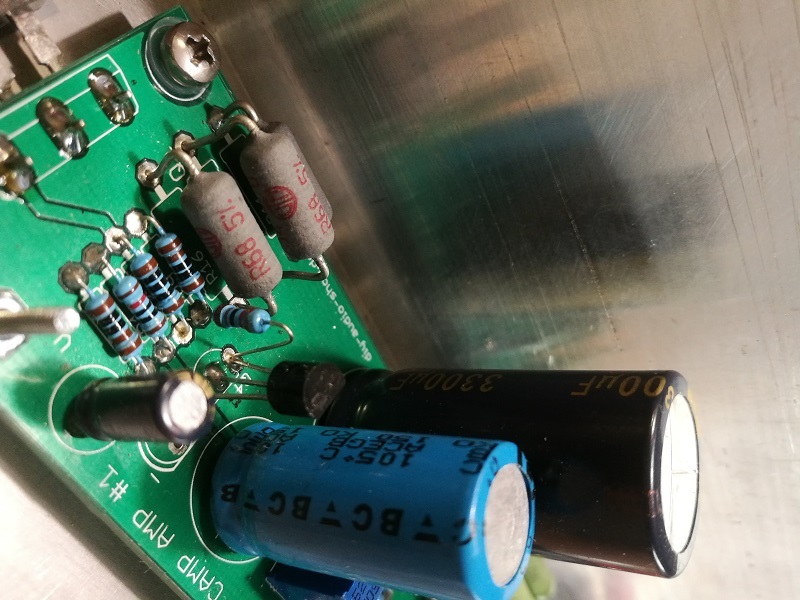

Otpornici veće snage su odignuti od pločice i malo razmaknuti. Ova fotografija zapravo prikazuje detalj "2k2 moda" (ako koga zanima mogu detaljnije elaborirati, već sam ga prije spominjao. Sreća pa neki kineski otpornici koje sma kupio imaju tako tanke nožice da mogu montirati 2 elementa kroz istu rupu


Kako u testnoj fazi nisam htio lemiti kablove (koje opet naravno treba odlemljivati par puta do finalne montaže) u rupe sam ugurao M2 vijke, budući da se poprilično lagano mogu nataknuti klasične stopice:


Tranzistori (ovi irfp) s pričvršćeni na hladnjak preko silikonskih pološki (skinio s nekog uređaja), finalno bi trebala ići pasta + mica).
Idući korak je proba

[tomi77]

Dakle,

ne znam tko je više bio iznenađen: ja, ukućani ili pojačalo ?

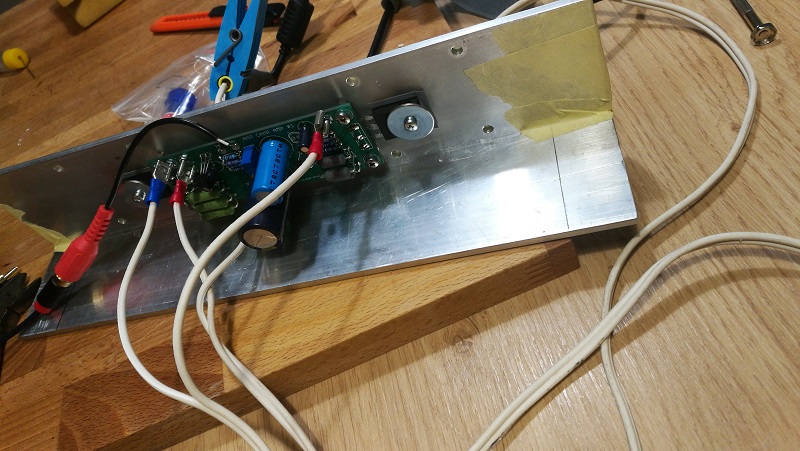

Uz sitnije pripreme (ajde svi se maknite malo dalje) i finalno spajanje cigle od laptopa u strujnu utičnicu - stvar radi !!
Dakle ništa nije zadimilo, nema neželjenih šumova, čak i svira!
Budući da je za test montirano bez hladnjaka, samo na L profilu, nekakev slušni test nije bilo moguće napraviti. Isključio sam ga nakon 7-10 minuta kad je temperatura hladnjaka postala "vruća" (dakle daleko od točke da se ne može držati rukom).



Ostaje polemiti drugi kanal, malo razmisliti o rasporedu i uglaviti u kućište

P.S. zaboravio sam dodati kao izvor je bio izlaz za slušalice mobitela tako da nije bilo moguće postići nekakve glasnoće, a zvučnik nekekev centralni od kućnog kina, čisto za probu

[tomi77]

Eto, razumljivo, zaboravio sam dodati par detalja oko puštanja u pogon..
Po spajanju napajanja prvo sam izmjerio DC komponentu na izlazu koje je bila "malena" (nisam zapisao, ispod 50 mV) i spojio zvučnik. DC na izlazu je kasnije (nakon podešavanja i zagrijavanja) pao na nešto sitno mV (zapisat ću kad budem ponovo spojio).
Zatim sam provjerio napon na predviđenim mjernim točkama (treba biti cca 10V) i bilo je 6V. Očito je potenciometar bio blizu nekom krajnjem položaju, te sam ga korekcijom doveo na 10.5 V (preporuka je na Vul/2 + 0.5V). Nisam se s ovim puno patio (tj fino podešavao) budući da se radi samo o provjeri općenite ispravnosti sklopa. Po montaži u kućište i sa zagrijanim sklopom radi se finalno podešavanje.

Koristio sam kao izvor napajanja Lenovo ispravljač od laptopa, jer:
a) imam ih nekoliko
b) iskustveno - broj su kvalitetnija nego bilo što s čim sam se susreo (govorimo o smps napjanjima)
c) http://www.wanhunglo.com/2016/dc-jack-powerbuchse-netzteilbuchse-strombuchse-ibm-lenovo-thinkpad-sl400-whl-9 (zapravo pogledati samo zadnju fotografiju s osciloskopa).

[tomi77]

Oke,

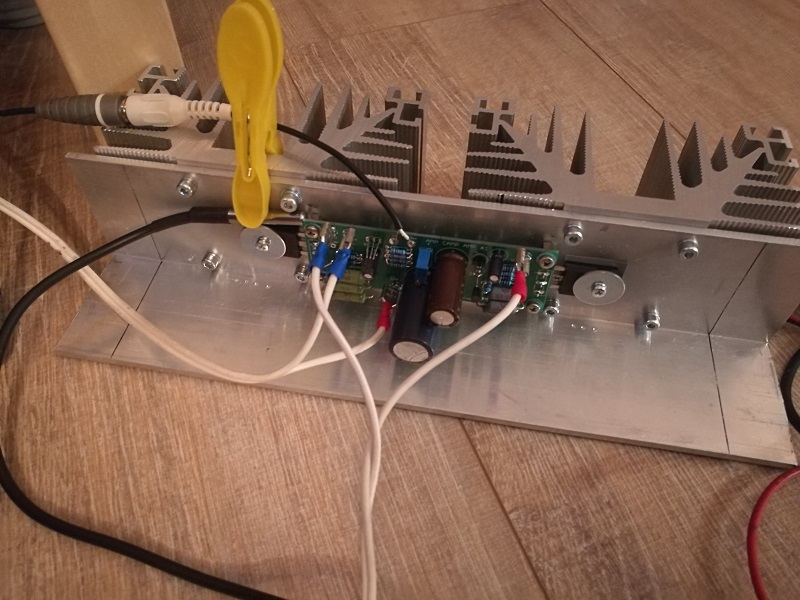

uhvatio se malo posla, zalemio drugi kanal, montirao provizorno, bušenje rupa, urezivanje navoja, vizualna kontrola - djeluje sve ok.
Razlika u odnosu na prvi kanal je promjena jednog kondenzatora (radi značajnijeg odsupanja vrijednosti prilikom mjerenja (promjenit ću i drugi), dodatak pinova za ubost LE diodu, ostalo sve isto.
E da, ovaj put sam montirao i hladnjake (opet "provizorno", u finalnoj varijanti ću staviti mrvicu paste između L profila i hladnjaka.
Setup s napanjem kao i prvi put .
Spojio, po izostanku dima pritupio inicijalnom mjerenju i podešavanju.
Kao i prvi put, nije bilo neželjenih zvukova. Pojačalo radi, opet, o zvuku je teško suditi ovako na prvu i još u mono izvedbi.

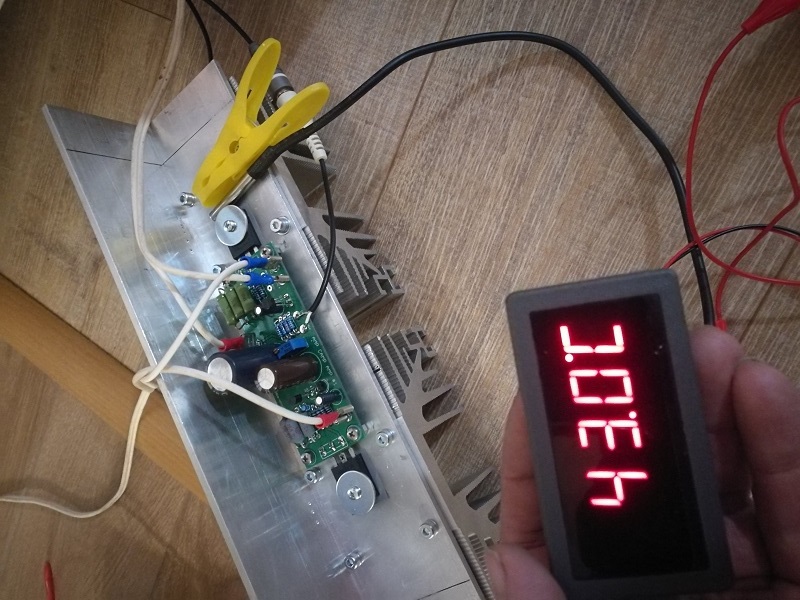

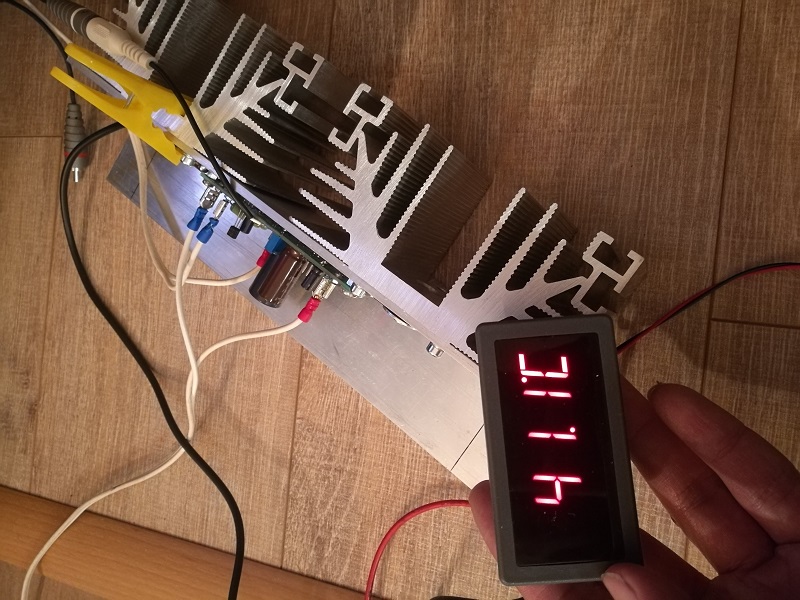

Žuta štipaljka (štipunica) je tu da pridrži sondu mjerenja temperature.


Nakon cca sat vremena temperatura je došla nacca 41 stupanj, što je više nego prihvatljivo (termometar je poprilično točan).


Onda sam stavio neki najgori položaj što se cirkulacije zraka tiče i:


Dakle, hladnjaci su dobro odmjereni. Čak i u uvjetima povećane ambijentalne temperature (recimo + 10 u odnosu na sadašnju, dakle 30 stupnjeva), mislim da neće biti pregrijavanja. Kad se sve to zatvori i stavi termalna pasta gdje treba, tada će i prijenos topline biti bolji.

Dodatak: ovaj put sam i mjerio struju, dakle cca 1.53A (ne mora značit da je kineski instrument baš najtočniji), dakle solidno u skladu s predviđenim.

Sad me kopka - trebam selektor ulaza. Volio bih to riješiti mehanički, osovina do zadnje stranice, trebam 3-4 položaja (3-4 stereo ulaza).
Zoran mi je nesebično posudio selektor ulaza s relejima, koji je svakako odlična opcija, ali sam htio izbjeći još jedan trafo u kućištu.
Pretpojačalo, zapravo buffer B1 koji ciljam, baš naponom odgovara postojećim napajanjima .

Sad ću ove profile povezati u jednu cjelinu i razmisliti o finalnom razmještaju.

[ziki]

Dobro izgleda. Šteta ne ubacit pravo napajanje unutra kad već ima mjesta (bez obzira na buffer ili preamp).

[tomi77]

Hvala ti!
Slažem se s tobom, zato sam i ostavio mjesta . Ali, moram prvo ovo kako jest uobličiti i upogoniti, onda pitati iskusnije vezano za napajanje (određivanje, proračuni, problem vođenja masa..
Naravno, najlakše je pogledati na američkom (glavnom??) diy audio forumu i kopirati neko iskustvo (vodeći računa da i tamo i svugdje dosta ljudi radi bez razmišljanja) ili - upogoniti PSUD i nešto naučiti.
Srećom (valjda ) ovo je na nekoj ljestvici kompliciranosti poprilično pri dnu, tako da neko napajanje ne bi bilo previše zahtjevno (trafo, graetz, crc mi se čini sasvim ok).

Nego, i danas sam probušio nekoliko rupa (nisam fotografirao, nažalost, ali i nema se što) za montažu prednjeg i stražnjeg U profila, te nogica. Tu me čeka još dosta posla (profili su 3 mm, treba probiti rupu za IEC konektor, RCA (6 kom recimo, možda će biti i 10 ako se budem bahatio ), zatim konektori za zvučnike..
Zatim trebam nadoknaditi razliku od onih 6 mm između profila (mislim da će biti drvo, nemam trenutno gdje stanjivati alu, vidjet ću za vikend).
Zamijeniti kondenzator, staviti pastu na hladnjake, skinuti one M2 vijke staviti nekakve pinove ili direktno lemiti žicu.. (ovo radim metalni popis .

Sporo nekako ide (iako sam se uhvatio) imam dosta dnevnog posla, ali potrudit ću se kroz idući mjesec hardver privesti kraju.
