opamp preamp i još svašta

[zbotic]

Faking, to traži nekakvo cranje shema u čemu nisam previše vješt, ali pokušat ću nešto

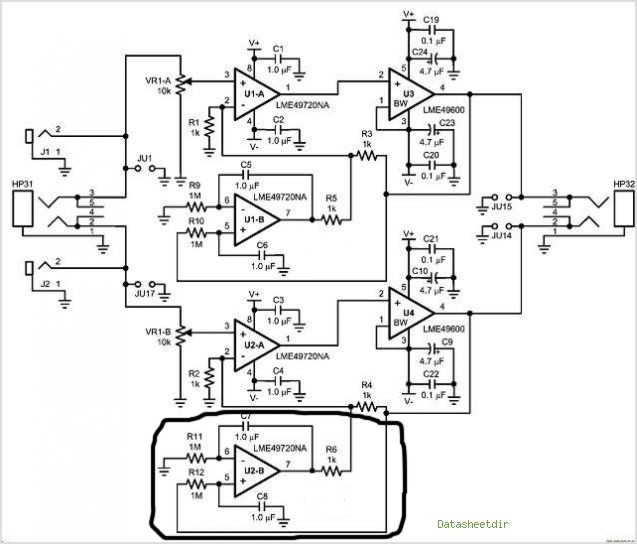

Za početak shema onog što sam ja napravio sa TI sitea, datasheet za LME49600. Na shemi je zaokružen DC servo.


[zbotic]

Ovo je po svemu sudeći taj Lehman preamp sa Ebay-a.


[zbotic]

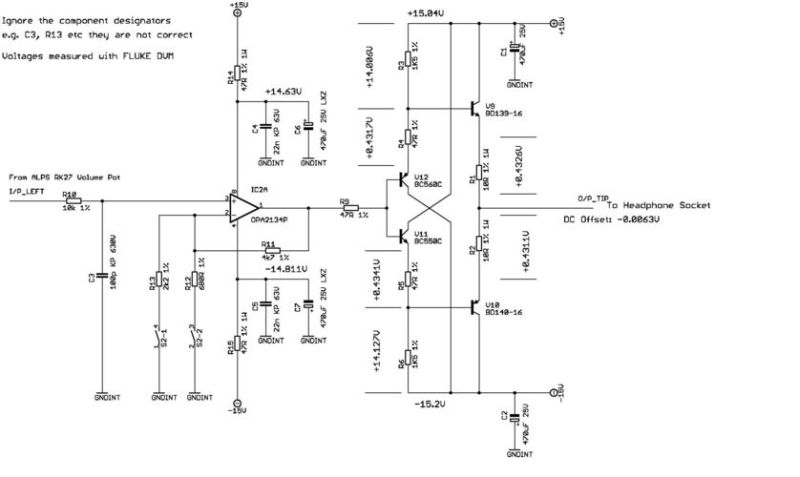

E sad, taj servo možeš na više načina aplicirati na donju shemu.

Najosnovniji način bi bio da jedan kraj zakačiš na izlaz iz diamond buffera, a drugi kraj na - ulaz (invertirajući) opampa. Sve vrijednosti za početak mogu ostati iste osim vrijednost otpornika R6 koji se određuje u ovisnosti od izabranog gaina. Zbog toga na headampu treba gain fiksirati, dakle ukinuti onu sklopku i izabrati nešto ili nešto između. R6 bi trebalo izračunati, a kako ja to ne znam uzmeš za početak 5 kohma pa smanjuješ dok ne dobiješ minimalnu vrijednost DC offseta na izlazu. Najbolje montirati neki trimer pa probavati.

Ako tako ne uspiješ dovesti na nulu onda smanji vrijednosti oba otpornika od 1Mohm u servu na recimo 470kohma ili manje pa probaj ponovo isti postupak.

[zbotic]

PCB dobiješ na privatne poruke (ako se odlučiš na eksperiment) jer neprijatelj nikad ne spava

[NINO.S]

Evo još jedne bolestine

http://sjostromaudio.com/pages/index.ph ... VJvDcJAHAC

Pozz

[Rade]

Već dugo razmišljam o preampu tj. ampu za slušalice iz objektivih razloga, naime ljepša polovina šizi kada je nešto više od 0,1W na zvučnicima poslije 22h, a ja bi baš tada slušao i slušao... Od lampaške verzije ampa za slušalice sam odustao, motalo se po glavi, no u pravilu samo problemi i prosječni rezultati. Vjerojatno ću sličnim stopama krenuti i ja, no nisam siguran da ću ugurati DAC unutra. Što CD player da da, mada kada vidim što se sve nudi na tržištu i po kojoj cijeni isplatilo bi se staviti i nekakav rasni dac što je je.

pa bre Elvise , da ti obaviš građanske dužnosti negde oko 22 h ili pre onda bi mogao mirno da slušaš muziku do ujutru .
Ali ebiga , tebi je izgleda lakše da praviš predpojačalo za slušalice nego nešto drugo .

Mada mi je sumljiv i zbotić po tom pitanju , ne sumljiv nego vrlo sumljiv

[zbotic]

Evo još jedne bolestine

http://sjostromaudio.com/pages/index.ph ... VJvDcJAHAC

Pozz

Ovaj tip je napravio i taj i ovaj moj sa LME49600 i još puno toga. Za proučavanje i čitanje. Ja bih uvijek prije izabrao LME49600.

http://www.pavouk.org/hw/en_index.html
http://pavouk.org/hw/audiosystem20/en_lme49600.html

[elvis]

Već dugo razmišljam o preampu tj. ampu za slušalice iz objektivih razloga, naime ljepša polovina šizi kada je nešto više od 0,1W na zvučnicima poslije 22h, a ja bi baš tada slušao i slušao... Od lampaške verzije ampa za slušalice sam odustao, motalo se po glavi, no u pravilu samo problemi i prosječni rezultati. Vjerojatno ću sličnim stopama krenuti i ja, no nisam siguran da ću ugurati DAC unutra. Što CD player da da, mada kada vidim što se sve nudi na tržištu i po kojoj cijeni isplatilo bi se staviti i nekakav rasni dac što je je.

pa bre Elvise , da ti obaviš građanske dužnosti negde oko 22 h ili pre onda bi mogao mirno da slušaš muziku do ujutru .
Ali ebiga , tebi je izgleda lakše da praviš predpojačalo za slušalice nego nešto drugo .

Točno, ma kako mi to nije palo na pamet . Baš sam mamlaz !!

[elvis]

@Nino... pa Boga mu poljubim i što sada, koji nabavljamo ?

[zbotic]

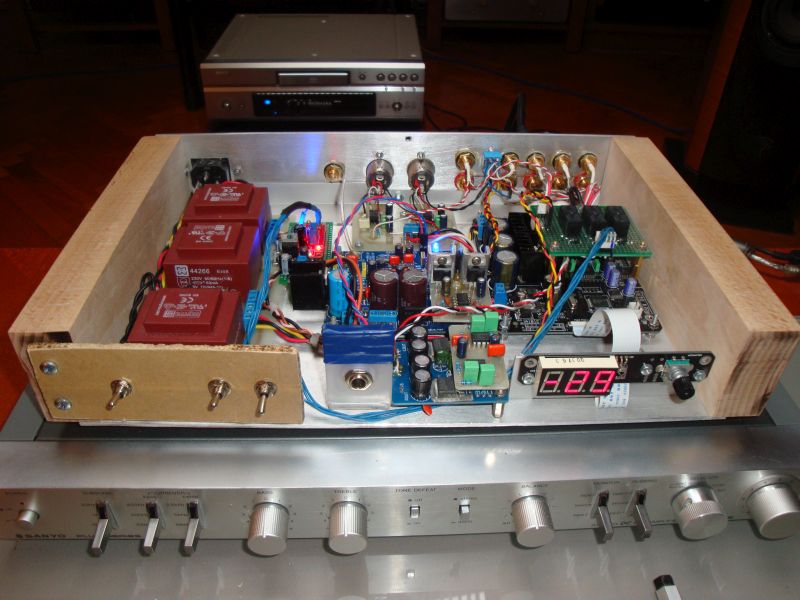

I ovo čudo iz teme je konačno gotovo. Sve je tu; DAC, pretpojačalo, nebalansirano-balansirano, pojačalo za slušalice, displey, daljinski, funkcionalno 100%, sve moderne tehnologije audija na jednom mjestu. I radi ko veliki. Rastura Još samo izrada prednje ploče i konačno skutijavanje...
