mini crescendo 1984. j49-k134

Re: mini crescendo 1984. j49-k134

PostPostao/la bepone » 11 tra 2016, 09:08

modificiranjem ulaznog filtera 1nf prema madi daje rezultate i trebalo bi pronaci neki optimum,
1nf prema masi kako je po semi orig.

previse udavi ali nema osc.

270pf prema masi

mozda premalo..

470pf prema masi

to je neki optimum zasad..bez zrtvovanja previse f.kar.
bepone

Postovi: 704
Pridružen/a: 06 svi 2011, 08:51

Re: mini crescendo 1984. j49-k134

PostPostao/la bepone » 16 tra 2016, 12:16

da si zapisen u temu sto jos treba provjerit i napravit da nebi zaboravio, trenutno na agrikulturi !
- 100nF preko bias trimera, a ne 100pF
- digni 22nF u zobelu na 47-100nF MKP "za jace struje"
- upari ulazni dif. preko Vbe! ne samo hFe
- ako bude trebalo makni zobel poslije izl. zavojnice!
- test ampa na full snazi na 20kHz sa 5m zvucnickih kablova
- kad sve bude sastavljeno test ofsseta sa zagrijanom plocicom (fen za skidat boju!)
- soft start pcb
- konacna sema

-opc. zastita pcb
bepone

Postovi: 704
Pridružen/a: 06 svi 2011, 08:51

Re: mini crescendo 1984. j49-k134

PostPostao/la zmajz » 16 tra 2016, 12:26

PCB za Milenium
zmajz

Postovi: 531
Pridružen/a: 05 svi 2011, 16:52
Lokacija: zagreb

Re: mini crescendo 1984. j49-k134

PostPostao/la bepone » 16 tra 2016, 14:15

ha ha sve poteze prema milenijumu! ali nedamo se :lol:
bepone

Postovi: 704
Pridružen/a: 06 svi 2011, 08:51

Re: mini crescendo 1984. j49-k134

PostPostao/la zmajz » 16 tra 2016, 19:12

A dobro, onda Borbely?
zmajz

Postovi: 531
Pridružen/a: 05 svi 2011, 16:52
Lokacija: zagreb

Re: mini crescendo 1984. j49-k134

PostPostao/la bepone » 16 tra 2016, 21:44

ee borbely, da.., svijda mi se kako je sve objasnio i pristupio, kako je opisao podrobno... i s kojom strujom driver mora puniti kapacitete mosfeta, gdje su problemi inzinjerski itd .. kaze da je radio na tone sa tim mosfetima!
bepone

Postovi: 704
Pridružen/a: 06 svi 2011, 08:51

Re: mini crescendo 1984. j49-k134

PostPostao/la aparatusonitus » 17 tra 2016, 08:41

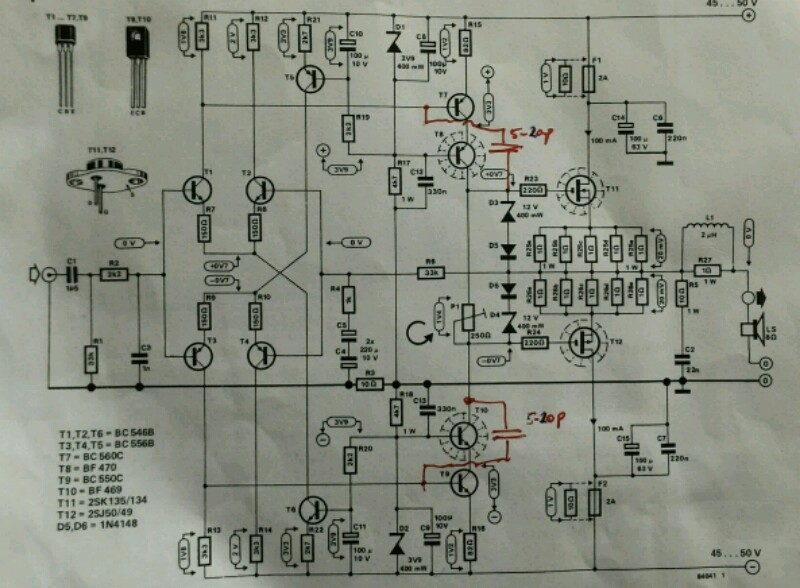

bepone je napisao/la:sematik:
70W_MOS_2SK135_2SJ50 (Custom).jpg


1. Stavi 10-15pF preko R2
2. Stavi 5-22pF od kolektora T8 (T10) do baze T7 (T9)
3. provjeri
Avatar
aparatusonitus

Postovi: 234
Pridružen/a: 05 svi 2011, 21:08
Lokacija: Split

Re: mini crescendo 1984. j49-k134

PostPostao/la bepone » 17 tra 2016, 15:58

ojla ivo fala :hail: probao sam i tvoje analiza slijedi..
najprije amp sam dobrahno stabilizirao sa 100nF preko trimer pota i tako se moze ostaviti, :pals:

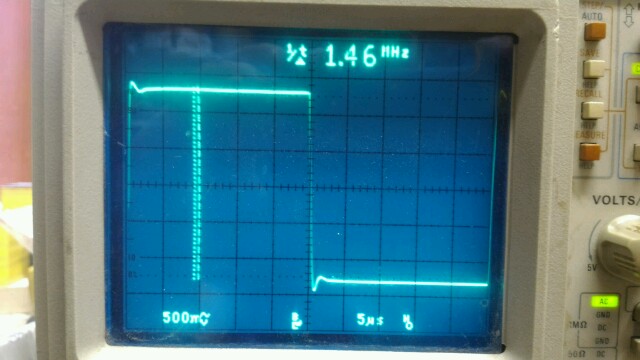

100nf preko trimera 20khz, 100pf prema masi ulaz.filt.

to je skoro pa super a vide se male osc na 1mhz

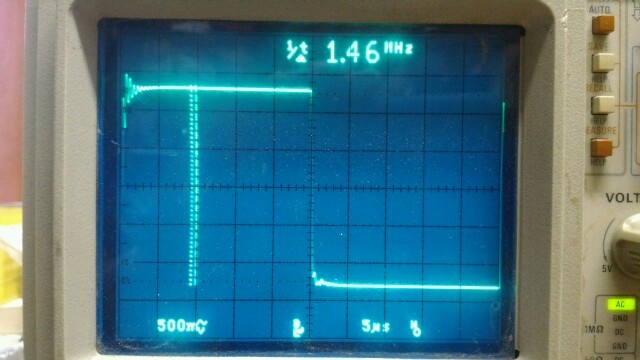

onda sam probao 10pf i 22pf lok.fb


i to daje slijedece

taj zubac mi se nije svidjao..isto je i sa 10pf i 20pf
Zadnja izmjena: bepone; 17 tra 2016, 16:12; ukupno mijenjano 1 put/a.
bepone

Postovi: 704
Pridružen/a: 06 svi 2011, 08:51

Re: mini crescendo 1984. j49-k134

PostPostao/la bepone » 17 tra 2016, 16:08

istrazivanjem odkuda taj zub nasao sam krivca, a to je signal generator!! koji me izludjivao svo to vrijeme, :twisted:

ti mali glitchevi su i uzrokovali malu nestabilnost ampa na mhz podrucju, povecanjem ulazbog filtra dodatno se zatukao problem, 20khz,220pf ulaz, maknuti 22pf lok.fb.
bepone

Postovi: 704
Pridružen/a: 06 svi 2011, 08:51

Re: mini crescendo 1984. j49-k134

PostPostao/la bepone » 17 tra 2016, 16:11

to je sad jako dobro evo ga cca 1khz , 18vpp, par w na izlazu sve lijepo i uredno
bepone

Postovi: 704
Pridružen/a: 06 svi 2011, 08:51
