mini crescendo 1984. j49-k134

Re: mini crescendo 1984. j49-k134

PostPostao/la bepone » 10 tra 2016, 18:59

plocice popunjene:
P_20160410_183646_cr (Custom).jpg
P_20160410_183646_cr (Custom).jpg (170.46 KiB) Pogledano 2255 put/a.
bepone

Postovi: 704
Pridružen/a: 06 svi 2011, 08:51

Re: mini crescendo 1984. j49-k134

PostPostao/la bepone » 10 tra 2016, 19:50

test za zatuk

bepone

Postovi: 704
Pridružen/a: 06 svi 2011, 08:51

Re: mini crescendo 1984. j49-k134

PostPostao/la Roko » 10 tra 2016, 19:52

...elkosi iz perilice...eee...to se traži :D
neciviliziran, nekvalitetan i ne vidim dalje od nosa
Avatar
Roko

Postovi: 2034
Pridružen/a: 03 svi 2011, 23:10
Lokacija: Zadar

Re: mini crescendo 1984. j49-k134

PostPostao/la bepone » 11 tra 2016, 08:38

da cilj je bio nis ne kupiti za ovaj anp i napraviti ga besplatno! ok biti ce trosak ispod 100e sa kutijom od 60e! :mrgreen:
bepone

Postovi: 704
Pridružen/a: 06 svi 2011, 08:51

Re: mini crescendo 1984. j49-k134

PostPostao/la bepone » 11 tra 2016, 08:42

analiza je dabas zapocela dimom! klasicnim, bijelim i smedjim! zaboravio sam koliko volim taj miris !! :mrgreen: spaljeni zastitni otpori u napajanju na jednom kanalu pitali su jedno nocenje i barem duplo kafe ujutro
bepone

Postovi: 704
Pridružen/a: 06 svi 2011, 08:51

Re: mini crescendo 1984. j49-k134

PostPostao/la bepone » 11 tra 2016, 08:49

nije bilo moguće nastati bias na norm.vrednosti, struja izlaza je bila previsoka,.preko 100ma uvijek.osc je pokazao da sam napravio oscilator ba 150khz...

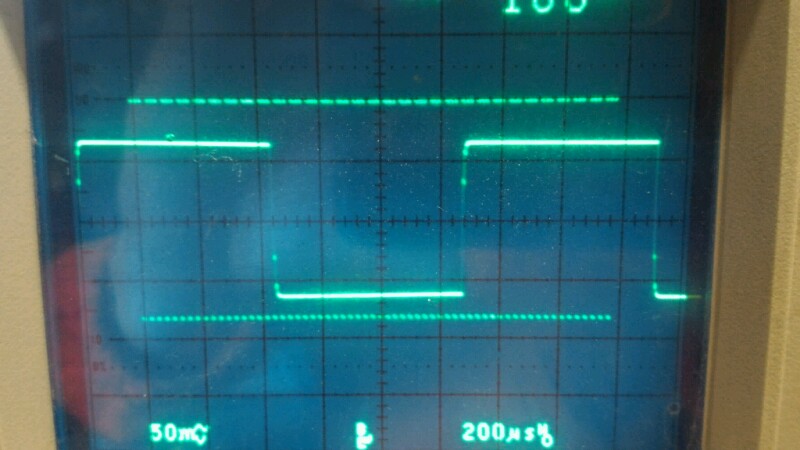

amp je radio ali i oscilirao u isto vrijeme, evo prikaz malog signala

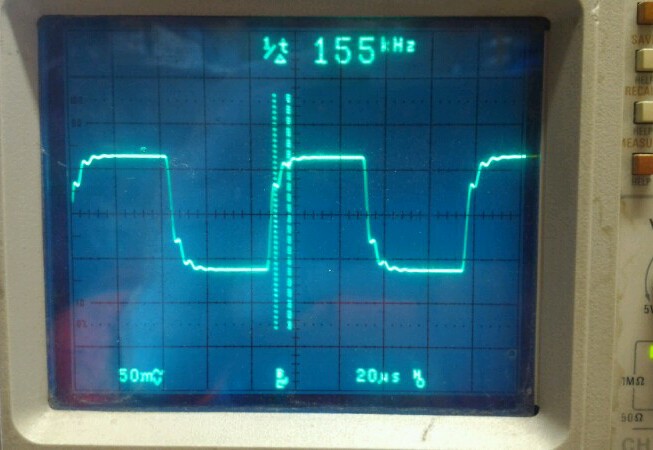

a ko se poveca frejv. bolje se vidi distorz. na pravokutni signal
bepone

Postovi: 704
Pridružen/a: 06 svi 2011, 08:51

Re: mini crescendo 1984. j49-k134

PostPostao/la bepone » 11 tra 2016, 08:52

krenuo u borbu svim metodam a prvo maknuo kompenz.mrezu 330ohm,270pf preko diferencijala..izgleda da mu to nije ni potrebno!
bepone

Postovi: 704
Pridružen/a: 06 svi 2011, 08:51

Re: mini crescendo 1984. j49-k134

PostPostao/la bepone » 11 tra 2016, 08:54

dalje mi je zasmetalo pad frekv kar poslije 15khz pa sam totalno maknuo i HF ulazni filter ali tu su se pojavili i drugi problemi!
bepone

Postovi: 704
Pridružen/a: 06 svi 2011, 08:51

Re: mini crescendo 1984. j49-k134

PostPostao/la bepone » 11 tra 2016, 09:01


sirovih 20hHz bez ulaznog filtera i bez komp.preko diferencijala , vidi se malo titranje na donjoj ampl.
bepone

Postovi: 704
Pridružen/a: 06 svi 2011, 08:51

Re: mini crescendo 1984. j49-k134

PostPostao/la bepone » 11 tra 2016, 09:03

vracena komp.mreza u igru, za vidjet ako ce pomoci

definitivno ostaje vani do daljnjega :lol:
bepone

Postovi: 704
Pridružen/a: 06 svi 2011, 08:51
