GM-70 SE Full DHT monoblokovi

[s@ki]

a sve ostalo nije ?

[tom_hifi]

Malo je oversize (hrpa RC celija) ali to ne skodi

Moram i ja malo pretjerati

[Kaligula]

Malo je oversize (hrpa RC celija) ali to ne skodi

Moram i ja malo pretjerati

A PIC neka onda miri padove napona na početku i na kraju svake žice!

[sstrsat]

Kako se ovo oko startera rasteglo ka TV sapunica, ajmo malo na konkretno. Tomova dilema je zapravo samo da li ic na manualni starter ili na PIC sa minimumom potribnih funkcija pa evo ovdi jednog manualnog rjesenja.

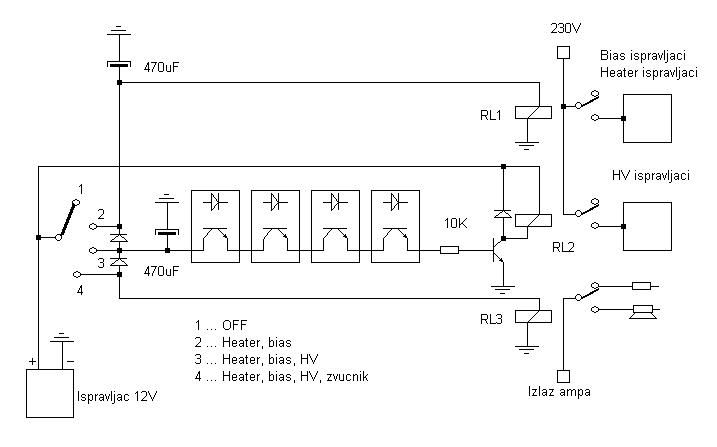

Manual starter.JPG (33.57 KiB) Pogledano 6521 put/a.

To je vrlo jednostavno rjesenje sa jeftinim rotacionim preklopnikom koji ima samo jedan kontakt u 4 polozaja i mislin da je shema svakom jasna. Diode i elki sluze da se releji ne ugase prilikom preklapanja (zaboravil san ucrtat bleedere od 100-ak K paralelno elkima za njihovo praznjenje nakon iskljucenja) a ona 4 oprocouplera sluze za monitoring prisutnosti napona biasa i grijanja tako da ako neki od njih izostane postaje nemoguce startat visoki napon. Optocoupler u krugu biasa (monitorira samo bias za GM70 ali vise i ne triba jer ako taj fali nima ni druga dva biasa) se veze tako da se u bias ispravljacu prekine vod izmedju otpornika 12K i zajednickog + pola i tu se ukljuci LED-ica u ulazu optocouplera (pazit na polaritet). Ostala 3 optocouplera se preko otpornika za ogranicenje struje vezu na SMPS-e za grijanje.
Ovdi triba koristit optocouplere kojima je maksimalna ulazna struja 15 do 20 mA (ne vise) jer kroz otpornik 12K u bias ispravljacu tece 10-ak mA tako da se osigura njihovo sigurno gasenje u slucaju veceg pada ili nedostatka monitoriranih napona.

Relej RL1 pali ispravljace za bias i grijanje, RL2 pali HV ispravljace a RL3 prebacuje izlaz ampa sa otpornika na zvucnik (necujni off / on).

Masa oznacena na shemi se odnosi na - pol tog pomocnog ispravljaca i ona nije u galvanskoj vezi sa masom ampa.

Naravno, ako se starter izvede sa PIC-om onda cila off / on sekvenca postaje automatska

[tom_hifi]

Bome se rasteglo. Eto, jedno rješenje imamo, sad još ostaje da vidimo kako bi to izgledalo sa PIC-om/Arduino i onda ću se definitivno odlučiti. Ponekad treba imati par ponuđenih rješenja prije finalnog odabira, no, ovo je već veliki korak prema naprijed naspram svega ovoga o čemu smo pisali dosad.

Nego, Kaligula, kako stojimo s mjerenjem izlaznog transformatora? U principu, ja sam već veliki dio riješio, ostaju otpornici, izlazni trafi i starter o kojem trenutno pričamo. Tri stvari još i mogu početi razmišljati o kutiji i razmještaju komponenti.

[Dean]

Imam pitanje; Što se dogodi ako se na lampu dovede visoki napon, a lampa ne radi?

[audio kutak]

Imam pitanje; Što se dogodi ako se na lampu dovede visoki napon, a lampa ne radi?

e Deane, Deane.... pretpostavka je da su lampe ispravne..... U svakom slučaju je to i meni palo na pamet pa molim
mjerodavne da se izjasne.

[sstrsat]

Imam pitanje; Što se dogodi ako se na lampu dovede visoki napon, a lampa ne radi?

Uglavnom nista (zavisno ipak o specifikacijama lampe i visini HV-a u praznom hodu)ako se pod tim da "lampa ne radi" misli na to da nima grijanja.

[tom_hifi]

Imam pitanje; Što se dogodi ako se na lampu dovede visoki napon, a lampa ne radi?

Uglavnom nista (zavisno ipak o specifikacijama lampe i visini HV-a u praznom hodu)ako se pod tim da "lampa ne radi" misli na to da nima grijanja.

Vjerojatno misli na neispravnu lampu

[Dean]

Da tak nekak. Recimo da je grijanje u prekidu, a dovedemo Bias napon i pustimo anodni ? Ili recimo nema lampe a mi to sve uključimo?
