GM-70 SE Full DHT monoblokovi

[Kaligula]

Eto, i to je zaključeno

Ajmo ća u realizaciju PIC-a. Ja ću zapoćeti sa realizacijom svoga za OTL, pa mogu paralelno i za tvoje monoblokove.
S obzirom da su monoblokovi, idu ih dva komada, (dva trafa)
Hajde definiraj relaye, tako da imam odgovarajuće footprinte.
Definiraj na prednjoj ploči taster i ledice.
Definiraj odokativno dimenzije štampane pločice,
pa da krenemo!

[tom_hifi]

Još dva trafa, pa to je super

Za releje smo rekli da budu 12V, ima li još koji poseban zahtjev oko njih ili uvjet koji moraju ispunjavati? Dimenzije pločice nisu ovdje u prvom planu, pošto će se one prilagoditi samom sklopu. Trafo će također ići, vrlo vjerojatno, na samu pločicu.

Na prednjoj ploči bih htio čim manje indikacija Znači, sve čim minimalnije i da čim manje LED-ica bude upaljeno u isto vrijeme.

I mali update, veći će doći uskoro Kako sam, tek naknadno, shvatio da 3A5 cijevi koje sam kupio nisu konstrukcijski identične, morao sam nabaviti neko trajnije rješenje.



Sve su potpuno identične i većine ih je iz iste serije, znači, imam parove koje mogu koristiti.

[Kaligula]

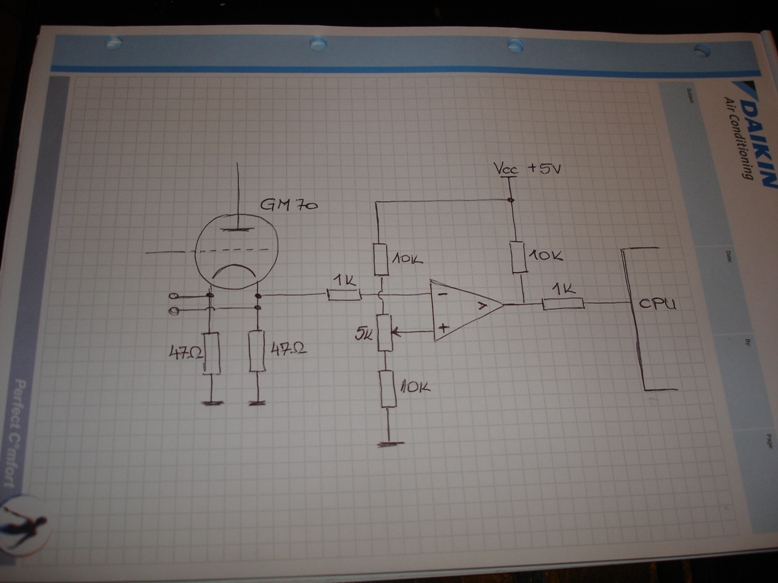

Evo prijedloga kako mjeriti struju kroz GM-70.


Sklop je zamišljen s operacionim pojačalom, komparatorom, koje radi kao 1 bit A/D konvertor.
U ovom načinu rada operaciono pojačalo uspoređuje dva naponska nivoa na ulazu i na temelju njih na izlazu poprima vrijednosti 0V ili 5V.
Ovu izlaznu vrijednost čita PIC.
Fina regulacija, i dopušteno tom_hifi-u, izvedena multi turn trimerom 5Kohm, je od 2V do 3V, šta odgovara struji kroz GM-70 od 85mA do 127mA.
Schmitt trigger nije potrebno izvoditi jer će ovaj signal PIC čitati timer interruptom i kad ga jednom detektira pokreće se sekvenca gašenja ampa.

Tome_hifi, kad sam pita za relay-e nisam mislija na voltažu, nego, imaš li 6 kom relay-a ili da ih ja nabavim? Ovisno o tipu relay-a ide i konstrukcija pcb-a.
A što se tiće gabarita pcb-a, daj mi barem dozvoljenu montažnu visinu u kučištu ampa.

[ilimzn]

Korektnije bi bilo staviti po jedan otpor sa svake strane grijaca koji se spajaju skupa na - ulazu komparatora jer je ovako na mjereni napon superponiran AC ili DC za pogon grijaca, koji je veci od mjerene velicine.

[tom_hifi]

Što se tiče monitoringa struje kroz GM-70, barem analognog tipa, Edison mi je dao odličan prijedlog i ja ga mislim slušati. Uzet ću 100mA analogne panel metre i predvidjeti mjesto za buksne da mogu relativno brzo najpreciznije izmjeriti unimerom.

Ovaj tvoj prijedlog, pretpostavljam, je više zaštitnog tipa, jelda? Ukoliko će struja biti prevelika, krenut će gašenje ampa.

Slobodno nabaviš releje. Ja ih nemam, ali ih mogu nabaviti prema tvojoj preporuci, nije nikakav problem. Pločice će mi raditi s@ki. Što se tiče gabarita kutije, tj. montažne visine, ona će biti sigurno između 13 - 15cm, pošto su 1000uF 500V elektroliti 9cm visine. Ako tu uračunamo odstojnike od kučišta, PCB, to će sigurno biti oko 15cm (bolje da računam koji 1cm više, nego manje )

[davorin]

Ili spojiti oba otpornika od 47 Ohma umjesto direktno na masu, preko 10 Ohma na masu, a s te točke uzeti uzorak za kompariranje.

[Kaligula]

Korektnije bi bilo staviti po jedan otpor sa svake strane grijaca koji se spajaju skupa na - ulazu komparatora jer je ovako na mjereni napon superponiran AC ili DC za pogon grijaca, koji je veci od mjerene velicine.

Mislim da DC i zaostala AC komponenta za pogon grijača nema utjecaja na mjerenje, jer oni strujni krug zatvaraju na grijaću i nema struje prema masi. Odnosno nema superponiranja ikakve vrijednosti na otpornicima 47 ohma. A možda sam u zabludi!

[sstrsat]

Evo prijedloga kako mjeriti struju kroz GM-70.

Na shemi fali niskopropusni filter izmedju cijevi i opampa jer bi bez njega komparator reagiral i na audio signal a to ne bi bilo ispravno. Komparator mora reagirat samo na prekoracenje DC nivoa.

I invertirana konfiguracija komparatora mi se bas previse ne svidja. Iako je sa aspekta PIC-a svejedno oce li on aktivirat zastitu kad je komparator na L ili na H, nekako je logicnije i prirodnije da povecanje struje preko odabrane granice dize izlaz komparatora na H.
Ja bi tu stavil dupli opamp. Znaci najprije low pass filter (drugog ili treceg reda) onda opamp u spoju buffera radi velikog ulaznog otpora prema filteru i tek onda opamp u spoju komparatora. Mada bi se moglo izac i bez komparatora ako se korist AI pin PIC-a uz softverski odredjen nivo na kome ce zastita reagirat.

[Kaligula]

Što se tiče monitoringa struje kroz GM-70, barem analognog tipa, Edison mi je dao odličan prijedlog i ja ga mislim slušati. Uzet ću 100mA analogne panel metre i predvidjeti mjesto za buksne da mogu relativno brzo najpreciznije izmjeriti unimerom.

Ovaj tvoj prijedlog, pretpostavljam, je više zaštitnog tipa, jelda? Ukoliko će struja biti prevelika, krenut će gašenje ampa.

Taj Edisonov prijedlog kojeg si usvoijo je vizuelno fenomenalan i dopušta ti da sam utječeš na korekciju struje kroz GM-70. Ali ovaj moj prijedlog je samo zbog zaštite.

Pločice će mi raditi s@ki.

Ja ću napraviti jednu pločicu za PIC, nije mi nikakav problem, a kad napravim tu jednu, još manji mi je problem napraviti i drugu.
Ako baš želiš, poslat ću s@ki-u raspored elemenata, a onda on mora izraditi pločice, pa poslati meni da polemim elemente, pa da isprogramiram PIC.

[tom_hifi]

Ali ovaj moj prijedlog je samo zbog zaštite.

Tako sam i pretpostavio i sve ok, imaš zeleno svjetlo.

Ja ću napraviti jednu pločicu za PIC, nije mi nikakav problem, a kad napravim tu jednu, još manji mi je problem napraviti i drugu.
Ako baš želiš, poslat ću s@ki-u raspored elemenata, a onda on mora izraditi pločice, pa poslati meni da polemim elemente, pa da isprogramiram PIC.

Aha, u tom slučaju nemam ništa protiv da ih sam izradiš, nećemo dodatno komplicirati.
