GM-70 SE Full DHT monoblokovi

[tom_hifi]

Polako i smps-i počeli dolaziti. 5V 2A smpsi došli, 4 komada. Uz njih, u sandučiću čekali u 20kom 10uF 450V Nippon Chemicon kondovi. Sve smps-e sam isprobao, reklo bi se na prazno, barem da vidim dal rade i dal daju 5V na izlazu i sve je OK što se toga tiče. Na njima ću svakako promijeniti elektrolite (panasonic FC idu) i bez obzira što su bazirani na TL431, nekako bih rađe skinuo napon RC članovima, poradi same kvalitete filtracije.

[sstrsat]

Posto dijelovi pomalo stizu onda ce uskoro pocet i sklapanje pa da skrenem paznju na jedan detalj koji sam zaboravil spomenut. To je montaza ulazne DCC90 za koju je jako pozeljno da bude na "anti - schock" podnozju. Ositljivost ampa je velika (0,3 Veff) a sama DCC90 nije radjena kao malomikrofonicna "audio" cijev pa je takva montaza vazna da se izbignu eventualni problemi sa mikrofonijom.

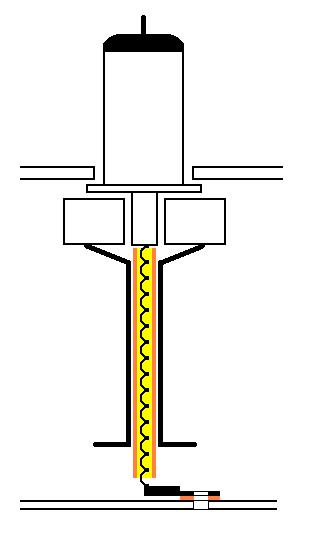

E sad, problem je u tome ca je danas jako tesko nac "anti = schock" podnozja tako da ostaje uglavnom samo diyerska snalazljivost. Jedan dobar nacin (koga i ja koristim u MC preampu) je montaza suste na sredisnji pin podnozja. Ta susta je najobicnija (promjer cca 6 mm) koja se najde u butigama ka ca su Bauhaus, Pevec i slicne i ona se fiksira (zalemi) na sredisnji pin podnozja. Nju se obuce u gumenu cijevcicu odgovarajuceg promjera i jos se unutrasnjost suste ispuni silikonom a na dnu se fiksira najobicnija stopica koja sluzi za (elektricki izolirano) pricvrstit cili sistem na dolnju plocu. RC komponente oko cijevi se montiraju na samo podnozje a spojne zice i koaksijalci se plasticnim vezicama fiksiraju na obucenu sustu.
Tako se dobije slobodno njihajuci sistem da sasvim lipom elasticnosti koja odlicno suzbija mikrofoniju a ujedno je i "krutost" sistema dovoljno velika tako da cijev stoji uspravno i prolazi kroz rupu na gornjoj ploci.
Iz ovog kratkog opisa i prilozene slike mislin da je sasvim jasno kako ovo izvest

Anti schock podnozje.JPG (13.93 KiB) Pogledano 7159 put/a.

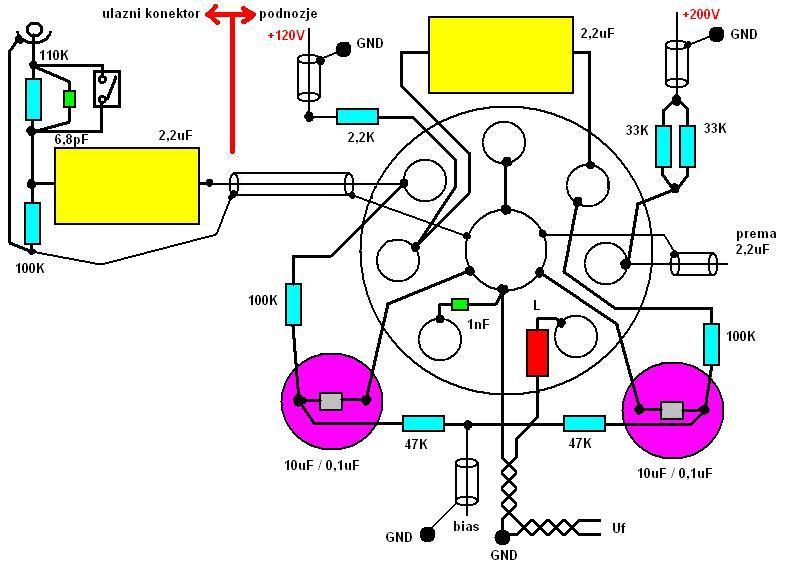

A evo i prijedloga montaze elemenata oko DCC90. Tocka oznacena sa GND je sredisnja masa (ona velika tocka na shemi ispod DCC90) i u nju se spaja sve ca je na ovoj sliki oznaceno sa GND. Isto je vazno postivat spajanja masa ulazno / izlaznih koaksijalaca i spojit ih kako je na sliki oznaceno. Virujen da je slika sasvim dovoljno jana (mada je samo dvodimenzionalna )

Spajanje DCC90.JPG (65.08 KiB) Pogledano 7159 put/a.

[Mate]

..... je montaza suste na sredisnji pin podnozja. ....

Susta ili šusta ili šušta= Feder, Federung, spring, spiralna opruga.
Evo da i ja malo pripomognem.
Važno je učestvovati.

[tom_hifi]

Ufff, a jesi me snašo s anti-shock podnožjima i rješenjima Ali, ja sam pronašao B7G antishock tube socket!

"New old stock shock mount 7 pin miniature (B7G) tube socket
Made in USA

These new old stock seven pin shock mount tube sockets are bottom mounting sockets mounting in a 9/16" to 5/8" chassis hole on 7/8" centers for seven pin miniature (B7G) base preamp tubes such as the 6AU6, 7543, 6J6 etc.

These shock mount sockets are a special design for elimination of vibration and microphonics for tubes in high gain preamp circuits."



Kaj veliš na tak nešto?

Edit:

poslao sam liku mail da mi provjeri dostupnost istih. Ako nema, onda idemo na feder opciju

[s@ki]

kupi i ta...lako za 2 tjedna kupiš još jedna

[tom_hifi]

kupi i ta...lako za 2 tjedna kupiš još jedna

joj joj, pa nemam ja love ko i ti

[tom_hifi]

Ovako, gore navedena anti-shock (vibration) B7G podnožja su još uvijek dostupna, upravo mi je lik javio. Ako su ok onda rađe idem na tu opciju nego s federom (sustom ).

U međuvremenu, evo što sam pronašao u poštanskom sandučiću.



Došo potenciometar. Tokyo Cosmos Tocos 10K stereo LOG.

[tom_hifi]

Evo kaj sam pronašao



No, naišao sam i na podatak da i 4P1L imaju problema s mikrofonijom, više mehaničke prirode. Znači, bit će tu posla. "ukrotiti" 3A5 i 4P1L da se mikrofonija svede na vrlo niske razine ...

[Khadgar2007]

Pronašao si Ilimzna

[sstrsat]

Evo kaj sam pronašao
No, naišao sam i na podatak da i 4P1L imaju problema s mikrofonijom, više mehaničke prirode. Znači, bit će tu posla. "ukrotiti" 3A5 i 4P1L da se mikrofonija svede na vrlo niske razine ...

Ne viruj bas svemu ca raznorazni "gurui" lupetaju po netu. Pogledaj malo onu staru full DHT temu na afn i tamo vidi kakva su sve ispitivanja provedena na 4P1L bas po pitanju mikrofonicnosti i kakvi su se rezultati dobili
