kiso hb-1 diy

kiso hb-1 diy

PostPostao/la mulin » 15 kol 2016, 11:36

nakon dosta razmišljanja ipak sam se odlucija na izradu ovih malenih i za izradu zahtjevnih zvucnika.temu otvaram dosta rano tako da ima dosta mista za savjete.zvucnik ce bit od mahagonija(najeftinije verzije ovog zvucnika)pošto je mahagonij najlakše nabavit.za pocetak moram izvadit same krivulje zvucnika i po njima napravit muški i ženski kalup.pravog nacrta nemam tako da cu se morat poslužit slikama.dimenzije su poznate a debljina bocnih stranica i zakrivljene stranice je 2.5mm.nepoznanica je za sada prednja stranica zvucnika ali saznat cemo i to
Privitak/ci

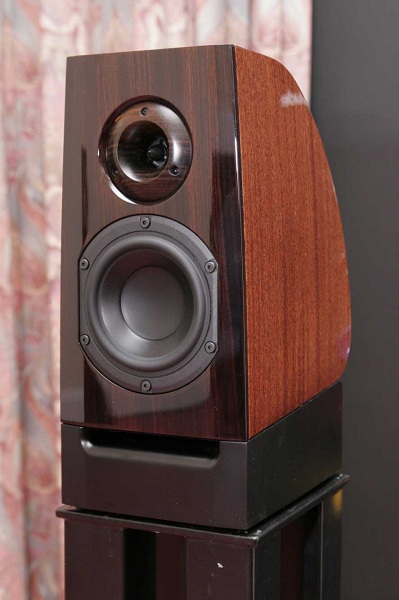

kiso hb-1.jpg
kiso hb-1.jpg (63.63 KiB) Pogledano 4018 put/a.
mulin

Postovi: 322
Pridružen/a: 07 pro 2014, 13:23

Re: kiso hb-1 diy

PostPostao/la zmajz » 15 kol 2016, 16:56

Drajveri? Skretnica?
zmajz

Postovi: 522
Pridružen/a: 05 svi 2011, 15:52
Lokacija: zagreb

Re: kiso hb-1 diy

PostPostao/la mulin » 15 kol 2016, 18:10

zmajz je napisao/la:Drajveri? Skretnica?



driveri su PEERLESS 830870 HDS 106 PPB i Fostex FT17H ali polako ovo ce malo potrajat.treba prvo PROBAT napravit škatulice
mulin

Postovi: 322
Pridružen/a: 07 pro 2014, 13:23

Re: kiso hb-1 diy

PostPostao/la yoke » 19 kol 2016, 09:33

Ovo si vjerojatno vidio
http://www.diyaudio.com/forums/multi-wa ... b-1-a.html

http://www.audiofil.net/forum/printer_f ... ?TID=11766

sta bi radio identicne kutije ili samo da je izgledom kao ovaj zvucnik
po meni ako ne znas elemente u skretnici te uz pricu da i kabinet svira, ovo ce biti nemoguca misija
ali ok..zasto ne ;)
Avatar
yoke

Postovi: 358
Pridružen/a: 07 svi 2011, 10:20

Re: kiso hb-1 diy

PostPostao/la mulin » 19 kol 2016, 21:16

yoke je napisao/la:Ovo si vjerojatno vidio
http://www.diyaudio.com/forums/multi-wa ... b-1-a.html

http://www.audiofil.net/forum/printer_f ... ?TID=11766

sta bi radio identicne kutije ili samo da je izgledom kao ovaj zvucnik
po meni ako ne znas elemente u skretnici te uz pricu da i kabinet svira, ovo ce biti nemoguca misija
ali ok..zasto ne ;)

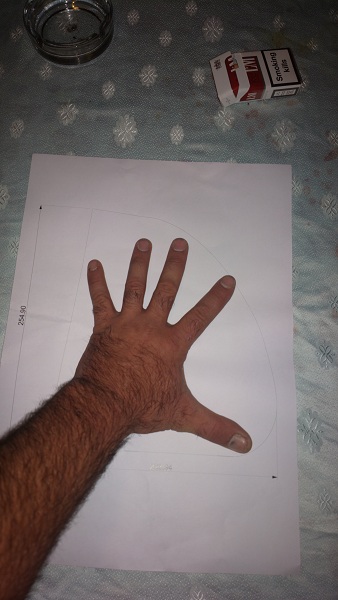

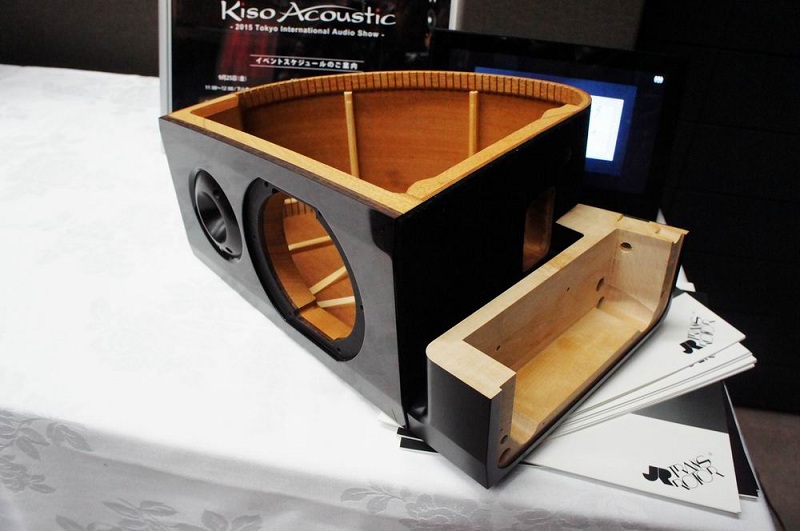

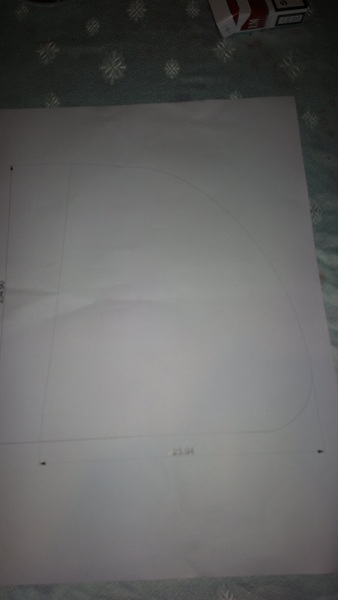

da,radija bi identicne kutije i uvik me zanimalo kako se izrađuju gitare a u firmi imam covika koji je napravija nekoliko gitara tako da cu imat pomoc oko savijanja mahagonija i izrade same kutije.iduci tjedan šaljem šperu na cnc za izradu kalupa istog onog sa slika iz njihove tvornice.sa slika sam izvuka bokocrt zvucinika koji mi je potriban za izradu kalupa.šta se tice nemoguce misije oko toga se ne zabrinjavam :). evo i slicice koliki je taj zvucnik spram moje šape
Privitak/ci
mulin

Postovi: 322
Pridružen/a: 07 pro 2014, 13:23

Re: kiso hb-1 diy

PostPostao/la yoke » 20 kol 2016, 07:42

Uz sve to i bas refleks...
ali ok ;)
Nadam se da ces izgurati do cilja ;)
Avatar
yoke

Postovi: 358
Pridružen/a: 07 svi 2011, 10:20

Re: kiso hb-1 diy

PostPostao/la mulin » 20 kol 2016, 08:51

yoke je napisao/la:Uz sve to i bas refleks...
ali ok ;)
Nadam se da ces izgurati do cilja ;)


šta se tice bas reflex porta sve je jasno.driveri poznati i sve specifikacije o istima
Privitak/ci
mulin

Postovi: 322
Pridružen/a: 07 pro 2014, 13:23

Re: kiso hb-1 diy

PostPostao/la Roko » 21 kol 2016, 12:34

mulin je napisao/la:nakon dosta razmišljanja ipak sam se odlucija na izradu ovih malenih i za izradu zahtjevnih zvucnika.temu otvaram dosta rano tako da ima dosta mista za savjete.zvucnik ce bit od mahagonija(najeftinije verzije ovog zvucnika)pošto je mahagonij najlakše nabavit.za pocetak moram izvadit same krivulje zvucnika i po njima napravit muški i ženski kalup.pravog nacrta nemam tako da cu se morat poslužit slikama.dimenzije su poznate a debljina bocnih stranica i zakrivljene stranice je 2.5mm.nepoznanica je za sada prednja stranica zvucnika ali saznat cemo i to


Zanimljiv projekt, koji ću ispratiti sa velikim guštom i zanimanjem. Mislim da sam negdje davno bio čitao da je skretnica obični Butterworth, trećeg reda 18dB/oct, ali to još treba provjeriti.

http://www.diyaudioandvideo.com/Tutoria ... ssover.gif

Drvo je mahagonij, 2,5 - 3,5mm, unutrašnje učvršćenje (tzv. braceing) prati konstrukciju klasičnih gitara, a prednja ploča je također iz gitarskog miljea, lijepi komad Indijskog palisandra (tzv. Indian rosewood). Od sličnih kombinacija punog drva se izrađuju mnoge čuvene klasične i akustične gitare. Također, mala hornica ispred visokotonca je od rosewooda, a može biti i od ebanovine.
Dakle, krasna kombinacija drva i vrlo zanimljiv projekt u kojem je cilj da cijela konstrukcija "svira" i da se iskoristi onaj stražnji val sa drajvera ne samo preko bas-refleks porta već i preko same konstrukcije bočnica i stražnje lamele koja ima gitarski braceing i treba odrađivati rezonantnu kutiju.

Miro, samo naprid, pomoći ćemo svi koliko možemo, a u tvojoj obradi i preciznosti, čvrsto vjerujem da će to biti projekt za audio-vizualnu uživanciju... ;)
neciviliziran, nekvalitetan i ne vidim dalje od nosa
Avatar
Roko

Postovi: 2008
Pridružen/a: 03 svi 2011, 22:10
Lokacija: Zadar

Re: kiso hb-1 diy

PostPostao/la mulin » 21 kol 2016, 12:42

Roko je napisao/la:
mulin je napisao/la:nakon dosta razmišljanja ipak sam se odlucija na izradu ovih malenih i za izradu zahtjevnih zvucnika.temu otvaram dosta rano tako da ima dosta mista za savjete.zvucnik ce bit od mahagonija(najeftinije verzije ovog zvucnika)pošto je mahagonij najlakše nabavit.za pocetak moram izvadit same krivulje zvucnika i po njima napravit muški i ženski kalup.pravog nacrta nemam tako da cu se morat poslužit slikama.dimenzije su poznate a debljina bocnih stranica i zakrivljene stranice je 2.5mm.nepoznanica je za sada prednja stranica zvucnika ali saznat cemo i to


Zanimljiv projekt, koji ću ispratiti sa velikim guštom i zanimanjem. Mislim da sam negdje davno bio čitao da je skretnica obični Butterworth, trećeg reda 18dB/oct, ali to još treba provjeriti.
Drvo je mahagonij, 2,5 - 3,5mm, unutrašnje učvršćenje (tzv. braceing) prati konstrukciju klasičnih gitara, a prednja ploča je također iz gitarskog miljea, lijepi komad Indijskog palisandra (tzv. Indian rosewood). Od sličnih kombinacija punog drva se izrađuju mnoge čuvene klasične i akustične gitare. Također, mala hornica ispred visokotonca je od rosewooda, a može biti i od ebanovine.
Dakle, krasna kombinacija drva i vrlo zanimljiv projekt u kojem je cilj da cijela konstrukcija "svira" i da se iskoristi onaj stražnji val sa drajvera ne samo preko bas-refleks porta već i preko same konstrukcije bočnica i stražnje lamele koja ima gitarski braceing i treba odrađivati rezonantnu kutiju.

Miro, samo naprid, pomoći ćemo svi koliko možemo, a u tvojoj obradi i preciznosti, čvrsto vjerujem da će to biti projekt za audio-vizualnu uživanciju... ;)


pa to se roko traži :D .bez pomoci ekipe sa foruma teško da ce uspjet pogotovo kad se radi o izradi skretnice gdje sam poprilicno tanak.dok se izrađuje kalup treba prikupit šta više podataka
mulin

Postovi: 322
Pridružen/a: 07 pro 2014, 13:23

Re: kiso hb-1 diy

PostPostao/la Roko » 21 kol 2016, 20:39

Sad sam išao malo vrtit po netu i po svojim hard diskovima i negdje sam zaturio fajlove od konstruktora Toru Hare. Bio sam gotovo siguran da je upotrijebio oštriju, strmiju Butterworth 3 red skretnicu jer se gotovo svugdje ista preporučuje za taj Peerless, međutim izgleda da je ipak išao na 12dB /oct, znači nešto blaži rez koji omogućuje više preklapanja drajvera. Također, izgleda da se odlučio odrezati visokotonac na 5kHz, što je poprilično visoko, ali ajde, ako je tako predviđeno onda neka bude. Kod Fostex FT17H horn tweetera sam proizvođač preporučuje L-pad za atenuaciju cijele grane visokotonca, a Toru Hara se izgleda odlučio na klasičnu paralelnu kompenzaciju (otpornik, zavojnica i kondić u paraleli sa tweeterom).

citat:



"Now to the drivers and filter network. The tweeter is based on a 16mm Fostex horn unit where we discard all plastic bits including the plastic horn itself. There is a lot of measuring, hearing, selecting and discarding involved. We can actually use only about 40%-45% of all tweeters we purchase. The rest gets rejected.



"Takamine machines the new Ebony horn which gets integrated into the front baffle. We further polish and refinish the Fostex phase plug to achieve a far smoother response in combination with our Ebony horn and their driver. The woofer is an unmodified 4-inch/10cm Peerless unit again with a fair amount of discarded drive units involved. The crossover frequency sits at 5kHz with a 12dB/octave filter. There is a parallel correction network on the tweeter leg.

kraj citata

...izvor:

http://www.6moons.com/audioreviews/kiso/3.html


Moj je prijedlog da najprije izvedeš samu Butterworth skretnicu, onako kako je zamislio konstruktor, dakle Butterworth drugi red (12dB/oct) i rez na 5kHz, a zatim po potrebi, ako tweeter bude dominirao i preglasan, da ga se atenuira L-padom, na taj način bi se moglo i fino ugoditi, što bi kod ove vrste konstrukcije moglo biti od ključne važnosti.

Evo prvog prijedloga za skretnicu:

slika
neciviliziran, nekvalitetan i ne vidim dalje od nosa
Avatar
Roko

Postovi: 2008
Pridružen/a: 03 svi 2011, 22:10
Lokacija: Zadar
