Jos jedan tube tester (PIC;LCD..)

PostPostao/la bepone » 25 pro 2016, 17:54

Za bozic najbolje se ubit od jes i poc delat jos jedan tube tester!! :lol:
Neznam niti sam sto ce mi i sto ce jos mjerit , ali evo kad vec stoji razvijen dig sklop sa displeyen .. par godina ceka ugradnju ..eto ga na

imat ce sigurno sekciju za predgrijavanje (da se ne ceka 2,3 min za sljedecu lampu ako treba mjerit nego da je vec potepljena), dc regulatore za sva 3 napona, svicer za grijanje 0-20V, par A.. mozda mjerenje nekoliko razlicitih lampi odjednom.. cemo videt,
zastita od proboja itd itd

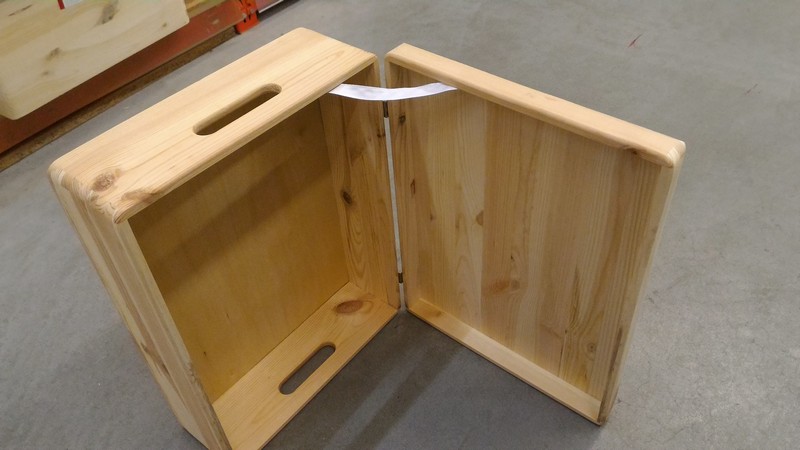

skatula je najbolje da je cim jeftinija i dostupnija- za kumpir :lol:
bepone

Postovi: 703
Pridružen/a: 06 svi 2011, 07:51

Re: Jos jedan tube tester (PIC;LCD..)

PostPostao/la zbotic » 25 pro 2016, 21:59

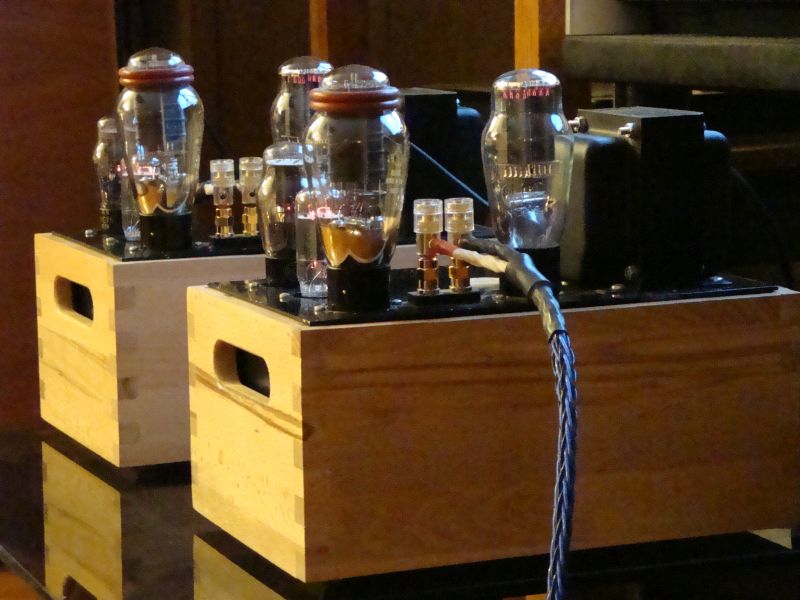

Škatula je odlična, a izgleda da takve baš privlače audiofile :lol:

zbotic

Postovi: 1787
Pridružen/a: 04 svi 2011, 06:14

Re: Jos jedan tube tester (PIC;LCD..)

PostPostao/la bepone » 26 pro 2016, 17:09

ma super a za 70 kn nema boljih! :party1: i meni je doslo da si neki ampic slozim na to,

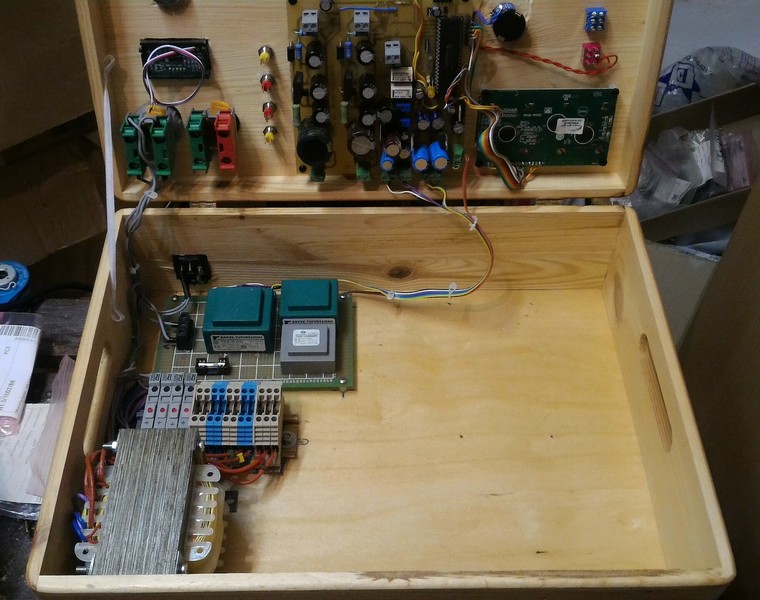

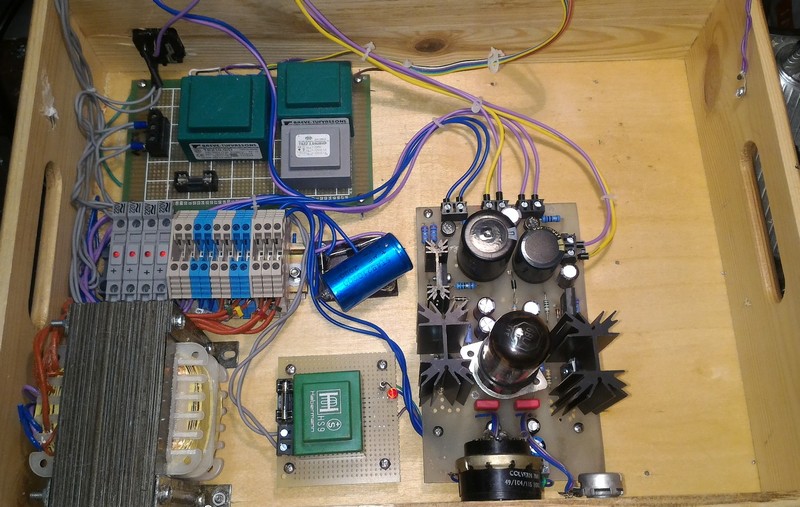

evo neko poluozicenje je palo,namotao trafo i jedno popodne sa svim sekundarima, ozicio 230V i pomocne napone za automatiku, regulaciju itd, pospajao to na terminale i sve preko osiguraca (koji mogu raditi kao sklopka za neki brzi servis , na polugu se digne osigurac)


lampadinice ce bit za prezencu g1, g2, Ua napona i kad pocne mjerenje, negdje jos moran zatuc tinjalicu za 230V,
i sve velicine pomalo iskalibrirat u softveru, pa pomalo dodat i kontaktor ili kakav relej koji ce palit/gasit visoki napon, pa spalit koju lampadinu na prvom mjerenju :lol:
bepone

Postovi: 703
Pridružen/a: 06 svi 2011, 07:51

Re: Jos jedan tube tester (PIC;LCD..)

PostPostao/la bepone » 29 pro 2016, 16:47

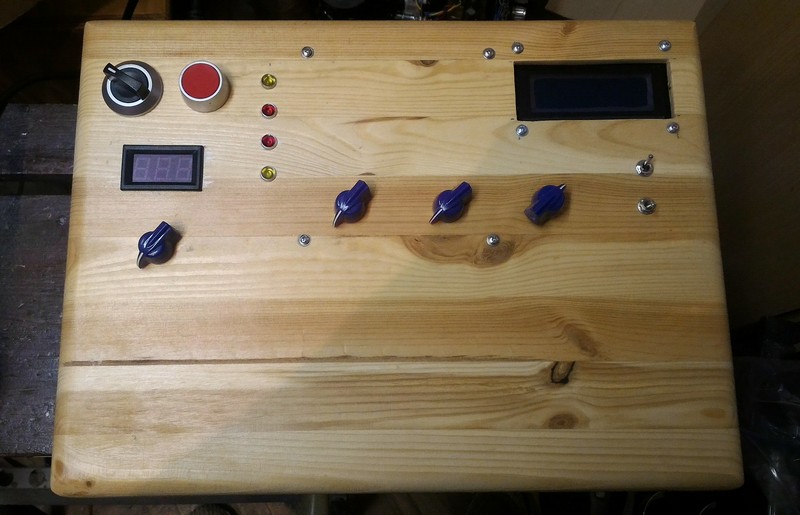

par slikica kako gre :

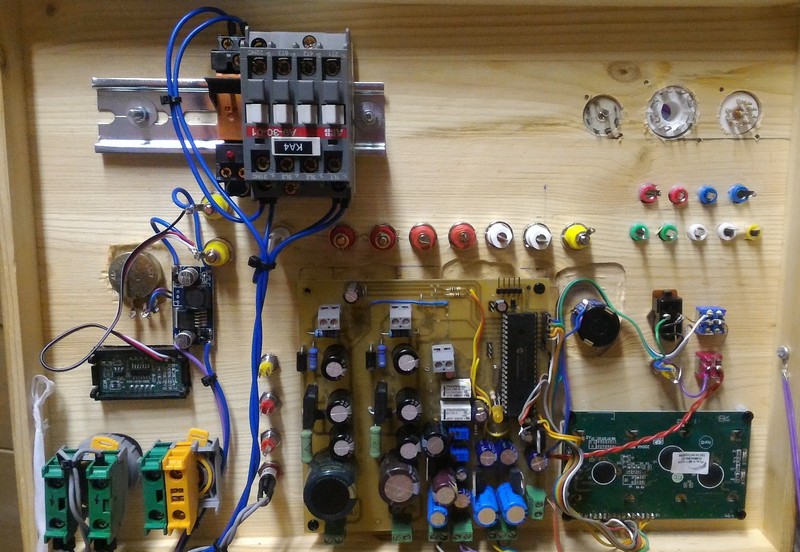

tinjalica gore crvena kad se upali 230v, tinjalica dole zelena kad kontaktor zapali visoki napon, lijevo svicer za grijanje i regulacija grijanja,
desno podnozja i pinovi, vanjskim putem se spajaju na sabirnice. koje su A-A, g2-g2, K-K, g1
bepone

Postovi: 703
Pridružen/a: 06 svi 2011, 07:51

Re: Jos jedan tube tester (PIC;LCD..)

PostPostao/la bepone » 29 pro 2016, 16:50

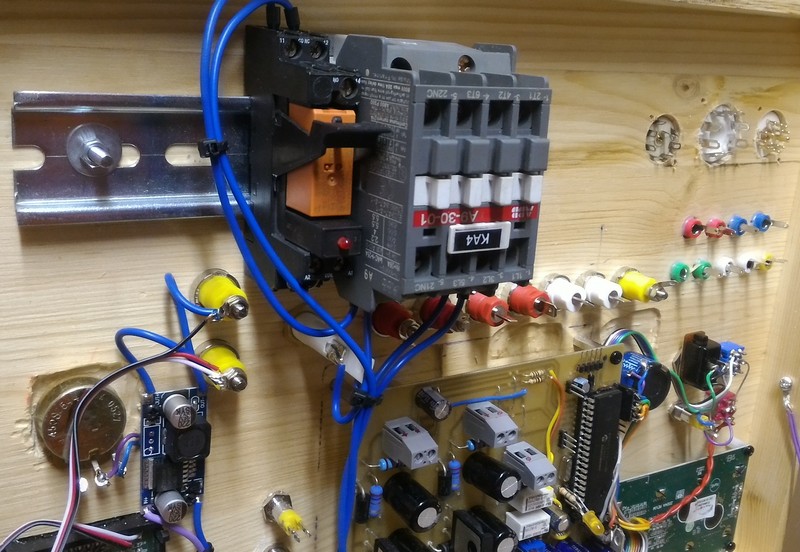

postrojenje zboka, ozicenje jos ceka, hardveraj je montiran i sad se more pocet cackat po softveru :party1:

bepone

Postovi: 703
Pridružen/a: 06 svi 2011, 07:51

Re: Jos jedan tube tester (PIC;LCD..)

PostPostao/la bepone » 01 sij 2017, 13:50

softver vise manje ok, ali prasnuli ukupno 4 pota za regulaciju Hv... od tih jedva 300V (izbijaju na masu?? pise da su za 500v).. i u tom iskrenju spalili procesor, zakon. :shock: napustena ideja momentalno mosfet regulacije potovima... i krenulo se u gradnju hibridnog (lampaskog) HV regulatora, gdje ce na potovima biti 0-20V ! pred-regulator ce bit lampa.. i to od kojih par kV peaku!
bepone

Postovi: 703
Pridružen/a: 06 svi 2011, 07:51

Re: Jos jedan tube tester (PIC;LCD..)

PostPostao/la bepone » 01 sij 2017, 15:22

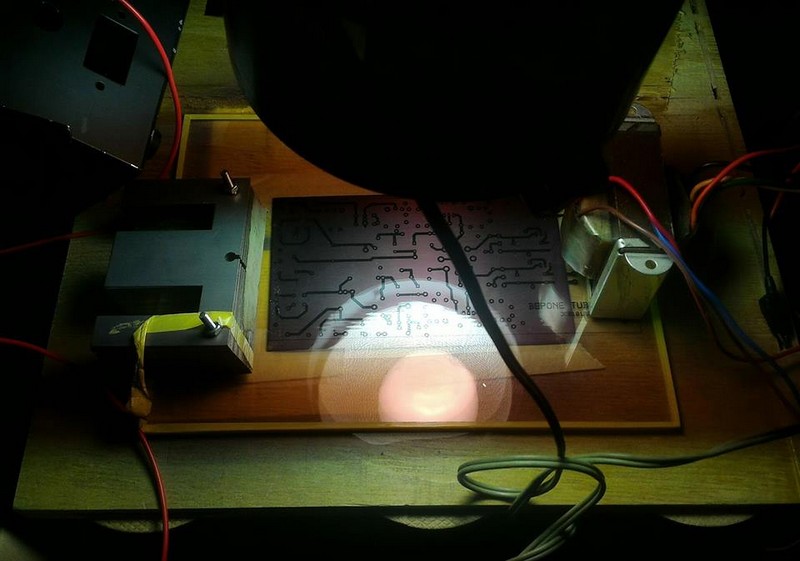

novi zatuk
bepone

Postovi: 703
Pridružen/a: 06 svi 2011, 07:51

Re: Jos jedan tube tester (PIC;LCD..)

PostPostao/la bepone » 02 sij 2017, 10:27

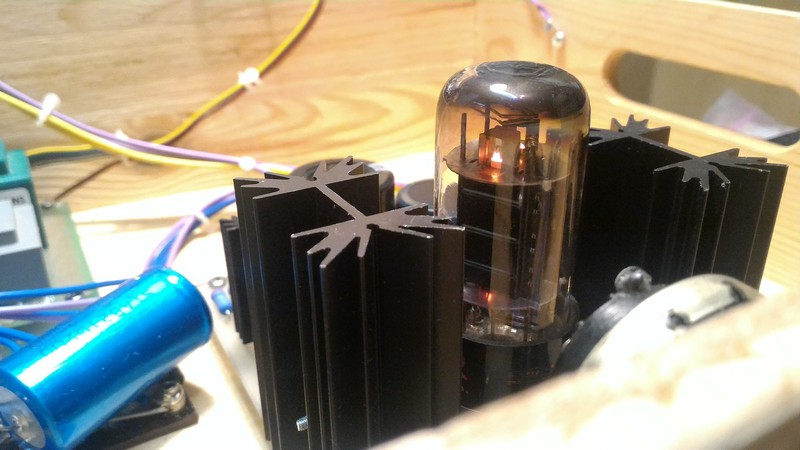

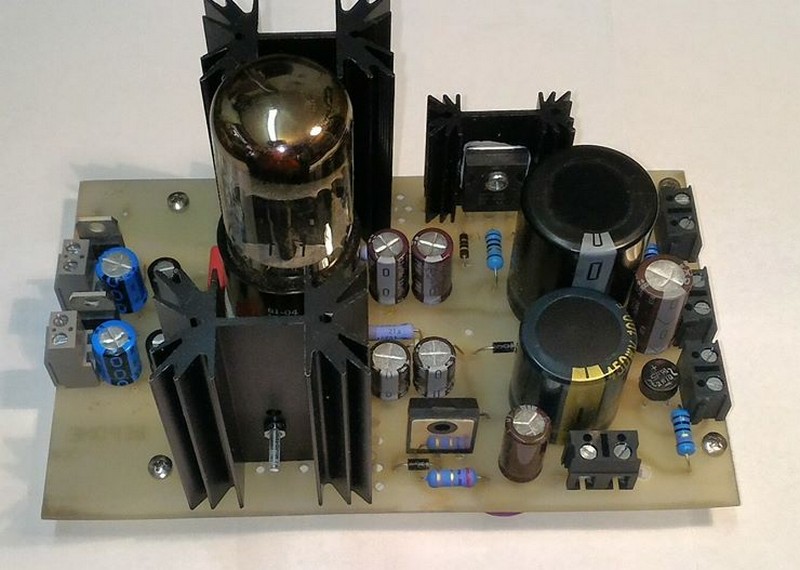

novi regulator, ovaj put na lampadine, 6BL7 opterecena ccsom swinga od 50-300V, a taj napon se dovodi na gate mosfeta koji prosljedjuje na izlaz, kapaciteta par A (a zastita je na 200mA)
bepone

Postovi: 703
Pridružen/a: 06 svi 2011, 07:51

Re: Jos jedan tube tester (PIC;LCD..)

PostPostao/la bepone » 02 sij 2017, 23:44

evo trafostanica danas upogonjena, spojen i nastiman regulator, zamijenjeni svi cipovi i procesor, opet sve dela :twisted: :party1:

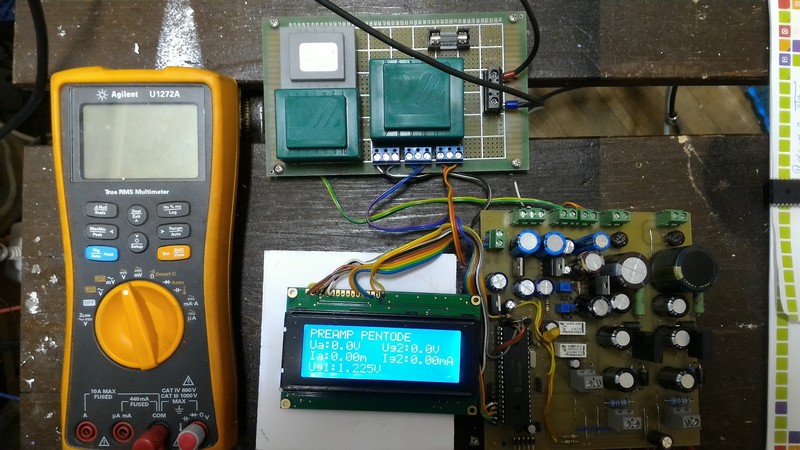

probao jednu lampu i usporedjivao s multimetrom naponi su ok, visoki unutar pol volta, g1 U bias unutar 10-20mV, jos struja treba kalibriranje!

linearni regulator, galvanski odvojen od pota :lol:
bepone

Postovi: 703
Pridružen/a: 06 svi 2011, 07:51

Re: Jos jedan tube tester (PIC;LCD..)

PostPostao/la bepone » 03 sij 2017, 20:37

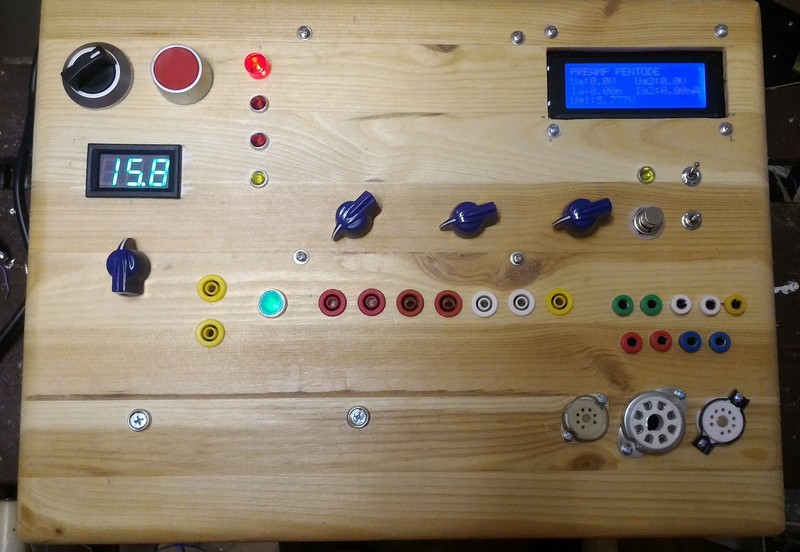

testiranje menija..

bepone

Postovi: 703
Pridružen/a: 06 svi 2011, 07:51
