DIY curve tracer sa 4040 cipon mini

PostPostao/la bepone » 23 vel 2016, 17:10

mjerne opreme nikad dosta i dok cekan neke limove za veli tester , odlucio zgotoviti jedan projektic za koji sam davno nabavio materijal a samo stoji na cekanju ! jednostavni curve tracer sa brojacem 4040 koji mijenja 8 stanja na naletavanje okidnog impulsa koji se dobiva iz mreze 230V
sema i opis rada se nalazi na
http://www.valvewizard.co.uk/curvetracer.html

a ovdje treba odmah treba rec da sema ne radi :lol: :lol: ali uz par sati muke istrazivanja okidanja ili neokidanja... promjena jednog otpornika iz 1M u 68k rijesila je i to ..
EDIT: sema radi, ali neki put postoji problem trigeriranja, obratiti pozornost na 100pF 1M kombo, moze se povecati 100 pF, meni je radilo smanjivanje 1M, ali sam na kraju vratio na 100pF, 1M malo bolje prelemio i ocistio oksid sa nozica i ostalo je u radnom stanju!

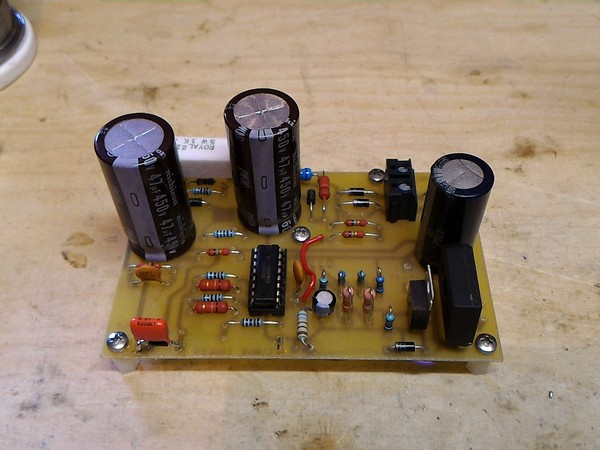

razvijena je plocica po semi

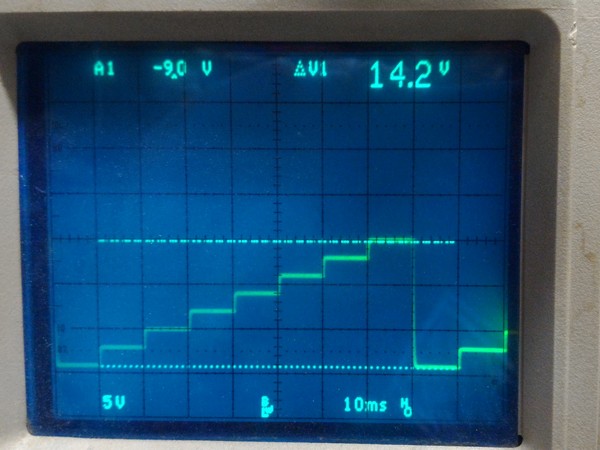

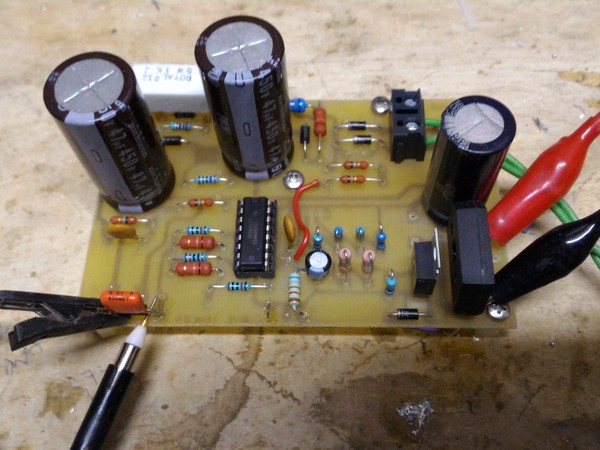

prekontrolirana logicka stanja 4040:

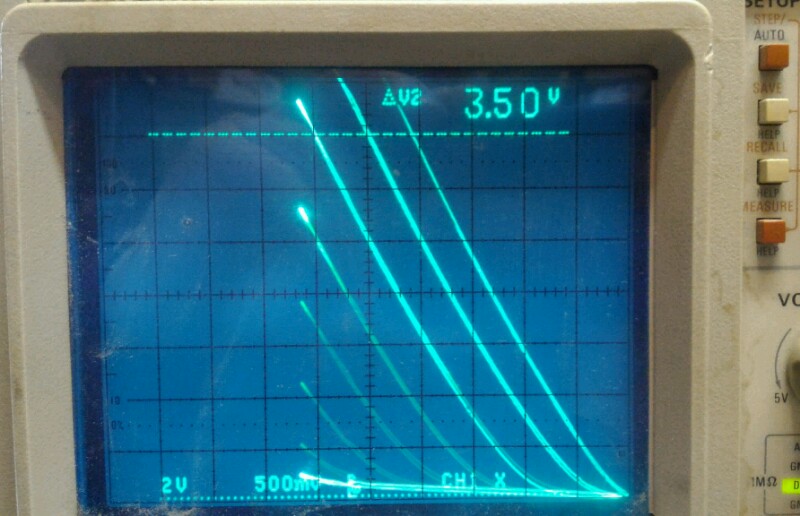

ovdje se vidi da je svaki slijedeci nivo rampe za pogon g1 resetke promijenjen za cca 2V, pa ce i razmak medju krivuljama biti po 2 V.. krivuljar ima i mogucnost prebacivanja na druge napone-
Zadnja izmjena: bepone; 28 vel 2016, 22:03; ukupno mijenjano 2 put/a.
bepone

Postovi: 703
Pridružen/a: 06 svi 2011, 07:51

Re: DIY curve tracer sa 4040 cipon mini

PostPostao/la bepone » 23 vel 2016, 17:13


u pogonu

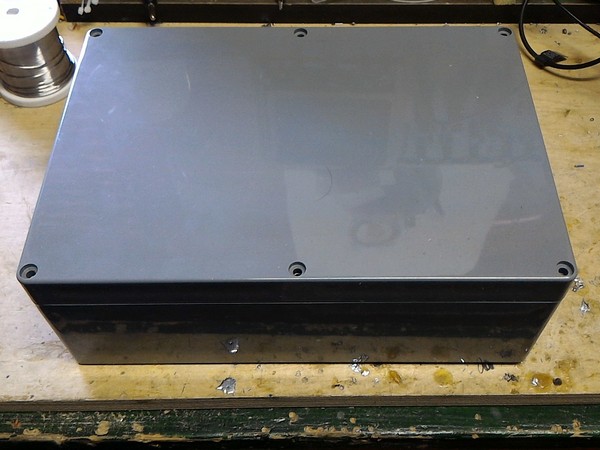

skatula za zatuc ga nutra

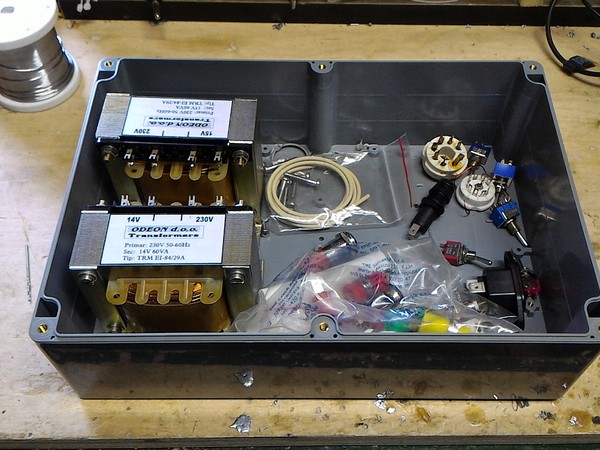

raspored elemenata, trafica -..
eto toliko na brzinu update slijedi..
bepone

Postovi: 703
Pridružen/a: 06 svi 2011, 07:51

Re: DIY curve tracer sa 4040 cipon mini

PostPostao/la bepone » 24 vel 2016, 22:16

montiren podnozja i djekova

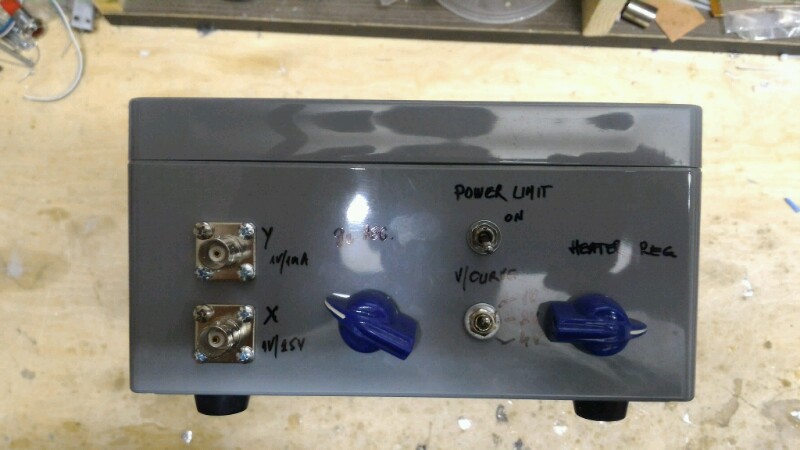

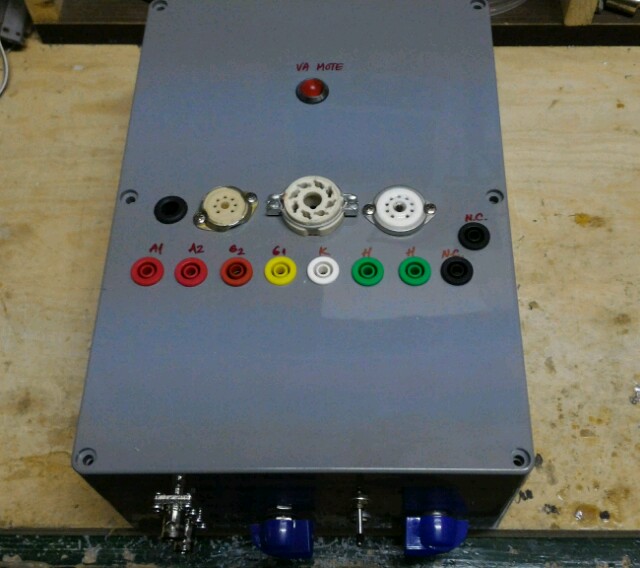

potova s prednje strane i prekidaca
bepone

Postovi: 703
Pridružen/a: 06 svi 2011, 07:51

Re: DIY curve tracer sa 4040 cipon mini

PostPostao/la bepone » 24 vel 2016, 22:18

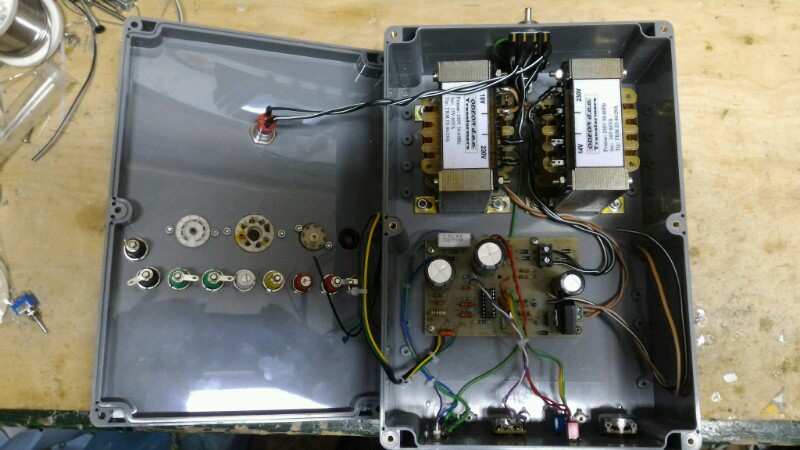

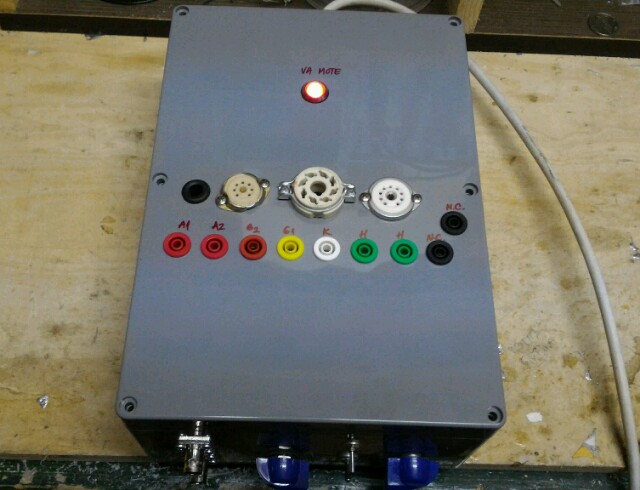

hiceno oko odozgora i nutra

.." va mote"
bepone

Postovi: 703
Pridružen/a: 06 svi 2011, 07:51

Re: DIY curve tracer sa 4040 cipon mini

PostPostao/la bepone » 25 vel 2016, 19:46

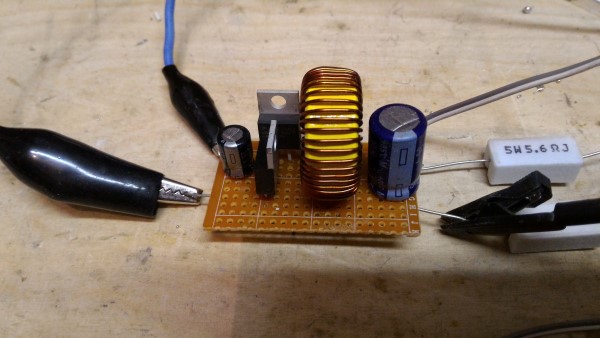

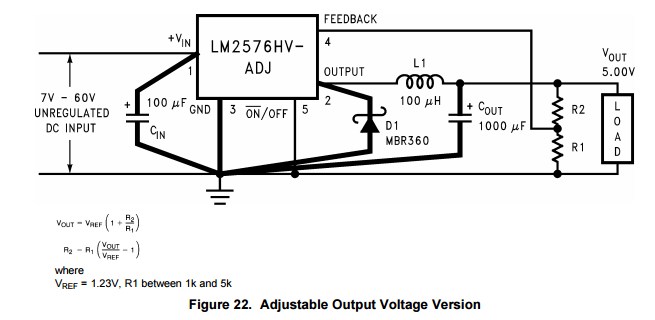

jednostavni regulacioni svicer za grijanje do par A, zalemljen po datasheetu LM2576-adj:

P_20160225_192010 (Custom).jpg
P_20160225_192010 (Custom).jpg (73.73 KiB) Pogledano 2260 put/a.

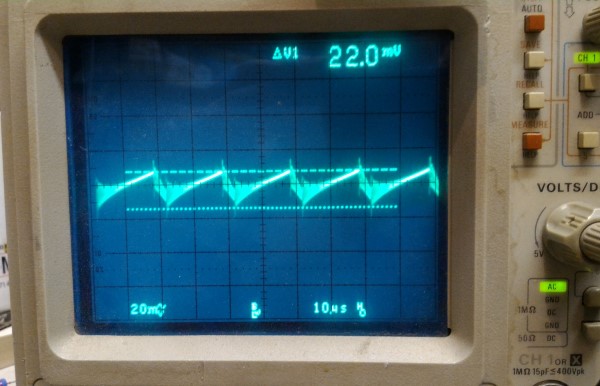

test. ripple na izlazu zadovoljavajuci, cca 20mvpp na 1A:
P_20160225_192252_1 (Custom).jpg
P_20160225_192252_1 (Custom).jpg (56.06 KiB) Pogledano 2260 put/a.
bepone

Postovi: 703
Pridružen/a: 06 svi 2011, 07:51

Re: DIY curve tracer sa 4040 cipon mini

PostPostao/la bepone » 25 vel 2016, 23:26

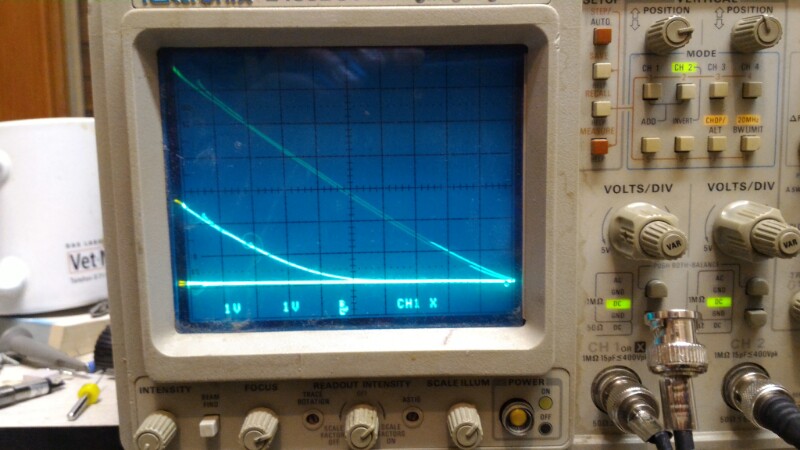

tracer ozicen ali biti ce jos posla.. dela ali od 10.og pokusaja.. na skrge..Ecc83
prva ikad :D
trebat ce maknut sum sa krivulja..1v i 4v g1 razmak ne rade ovo je samo 2v medju krivuljama i ta radi.. na 230v mreze cip ne radi jer je po semi na njemu 21v a kaze datasheet da radi do 20v.. varijakom apustao napon dok je proradio bla bla izgubio vrijeme na glupostima ali ok baza je tu vidjet cemo sutra kako dalje
bepone

Postovi: 703
Pridružen/a: 06 svi 2011, 07:51

Re: DIY curve tracer sa 4040 cipon mini

PostPostao/la bepone » 26 vel 2016, 13:13

proradila mjerna podrucja.. ima 0.5, 1.5, 2v/ krivulji,
evo je ecc83 na 0.5v/ krivulji
x os 50v /div, y os 0.5ma/ div

skoro pa na nesto i lici ovaj graf :D
jos treba rjesit ovo dupliranje traka i pa onda krenut na ozbiljnija naslikavanja
bepone

Postovi: 703
Pridružen/a: 06 svi 2011, 07:51

Re: DIY curve tracer sa 4040 cipon mini

PostPostao/la Mate » 26 vel 2016, 15:48

Bepone, nitko te živ ne hvali, kao da vodiš monolog.
Evo ja ću prvi. BRAVO Bepone! Samo nastavi tako! :hail: :hail:
Avatar
Mate

Postovi: 1136
Pridružen/a: 12 svi 2011, 05:55
Lokacija: Prigradica

Re: DIY curve tracer sa 4040 cipon mini

PostPostao/la bepone » 26 vel 2016, 17:19

:lol: :lol: fala fala
bepone

Postovi: 703
Pridružen/a: 06 svi 2011, 07:51

Re: DIY curve tracer sa 4040 cipon mini

PostPostao/la bepone » 26 vel 2016, 17:30

evo nije mi se svidjalo da napon mjeri inverz a struju preko 1000 oma, a poslije tih 1k je i voltage divider pa je osc.uvijek pokazivao i struju greske od cca 150uA...osim toga tu su bile i duple linije. ..na anodi je bila i masa oa sam odletio 2m danas kad sam dotaknuo katodu [-300v]..

mjerenja su prebačena na donji dio, 10 oma za struju u katodi, masa na masi katode, v.divider sa anode na katodu 1:100.. rampu rešetke sam ostavio kako je.. rezultati super, bez dupliranja, bez mulja, bez struje greške :

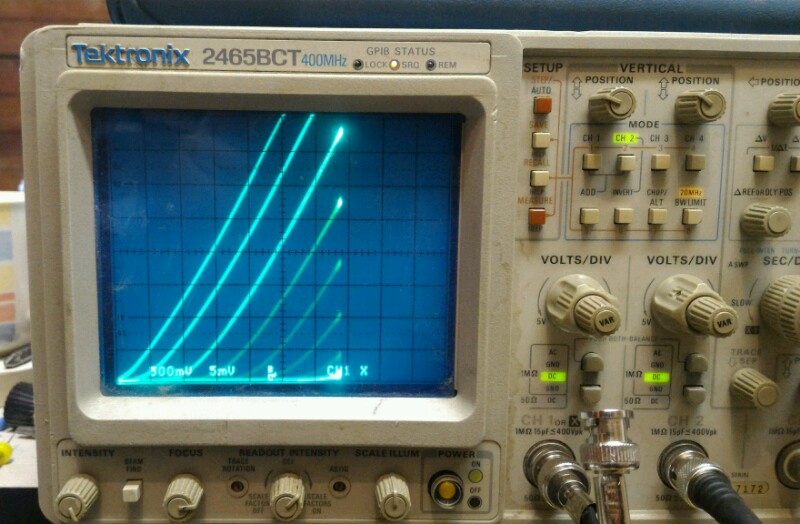

ista ecc83 50v/div je x..0.5mA/div je y
