motalica sa PIC16F877A i LCD displejen

PostPostao/la bepone » 02 sij 2014, 12:09

evo ga jedan kratki projektic koji me dugo vremena intrigira koji se ipak na kraju predaje i polako privodi kraju!

natjerao me na 6 mjesecno ucenje programiranja, kupovinu literature, proucavanja bezbroj internetski sajtova o PIC-evima i isprobavanja na raznim malim projekticima,
gubljenje zivaca sa trial verzijama compilera (15 dana) radi kojih sam morao reinstaliravat vindovse starom laptopu da bi izjegao kupovinu licence :mrgreen:
rezultat je
- partizanska motalica za trafoe i spule napravljena od dijelova koji stoje doma sa izborom manualna/poluautomatska (posmak)
- lagana za prenosenje
- upravljana mikrokontrolerom i ispisom statusa na displeju
- brojacem (mehanicki i elektronski)
- promjenom brzine vrtnje i smjera
- koristeni step motori - unipolarni - 6 zica
- drajveri za motore izvadjeni cipovi iz velikih printera STK serije, STK 672-0800 koji omogucavaju mikrostepping (3200 koraka za 1 okretaj osovine)

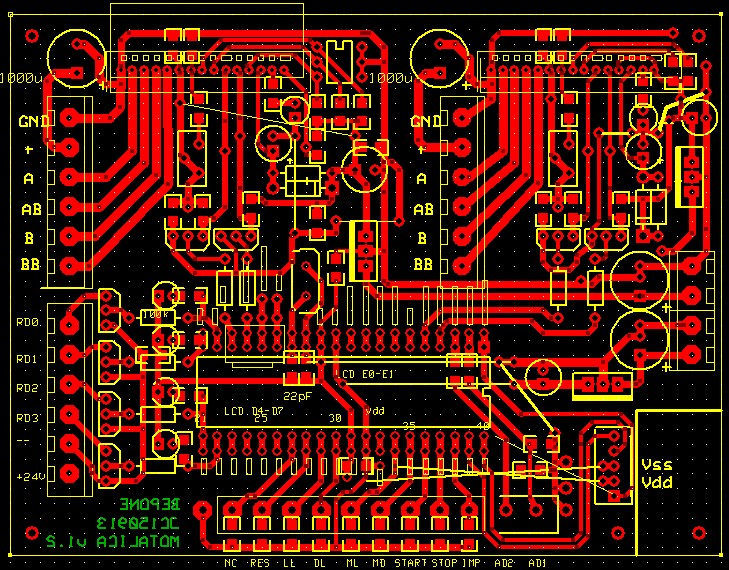

pocelo je sa razvojem pcb-a:

PIC16F877A i dva drivera STK (glavno vreteno i posmak)
bepone

Postovi: 703
Pridružen/a: 06 svi 2011, 07:51

Re: motalica sa PIC16F877A i LCD displejen

PostPostao/la bepone » 02 sij 2014, 12:23

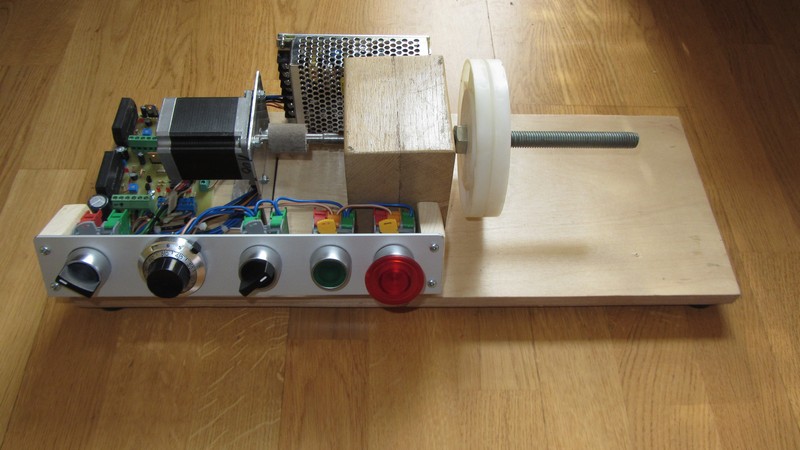

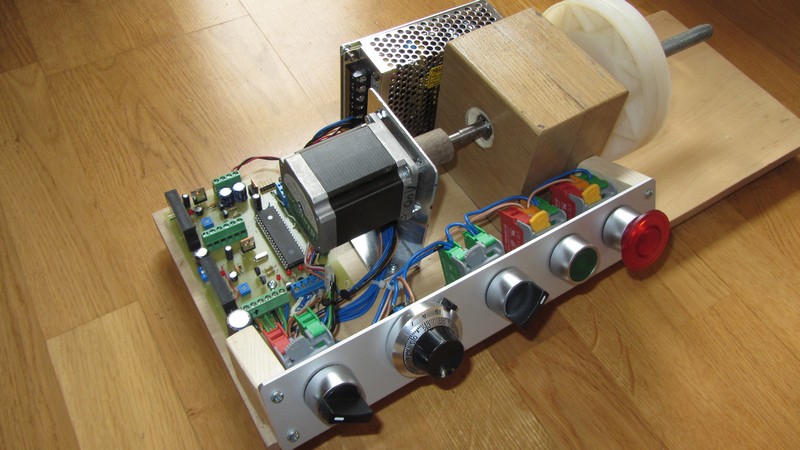

izgled sprijeda

motor sanyo denki: 103H7125-0641
prekidaci auspicius i ostalo s prednjeg panela (multiturn pot sa multiturn brojacen SPECTROL) sa http://www.tme.eu
blok sa dve balinjere od hrasta za fintu
coupling step motor - osovina od drske od metle
otraga se vidi napajanje: switcher 5V, 24V, 30W sa http://www.tme.eu
navojna sipka tokarena M12 za prihvat balinjera o ostalog na fi9 i fi 8

trenutacne funkcije - START (zeleni buton), STOP (crveni), promjena smjera vrtnje i upal-ugas (pot i prekidaci)
bepone

Postovi: 703
Pridružen/a: 06 svi 2011, 07:51

Re: motalica sa PIC16F877A i LCD displejen

PostPostao/la bepone » 02 sij 2014, 12:26


bocni prikaz - balinjere (lezajevi) zalijepljeni u izglodanu rupu fi 30 u hrastu gradjevinskim ljepilom (sve ok) :mrgreen:
bepone

Postovi: 703
Pridružen/a: 06 svi 2011, 07:51

Re: motalica sa PIC16F877A i LCD displejen

PostPostao/la bepone » 02 sij 2014, 12:29

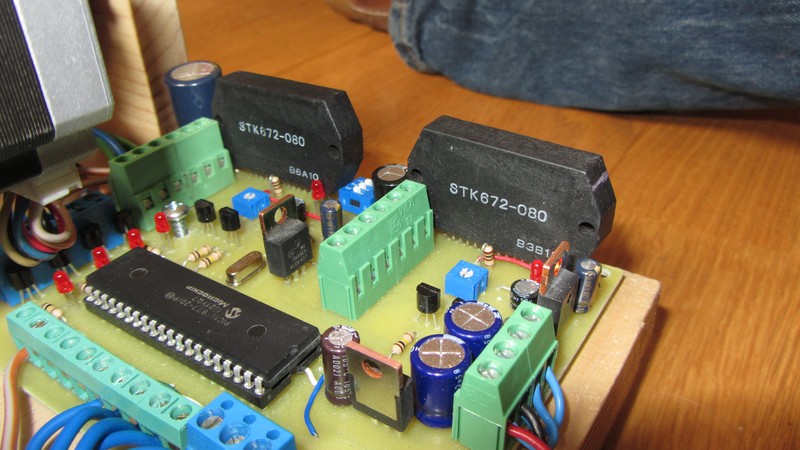

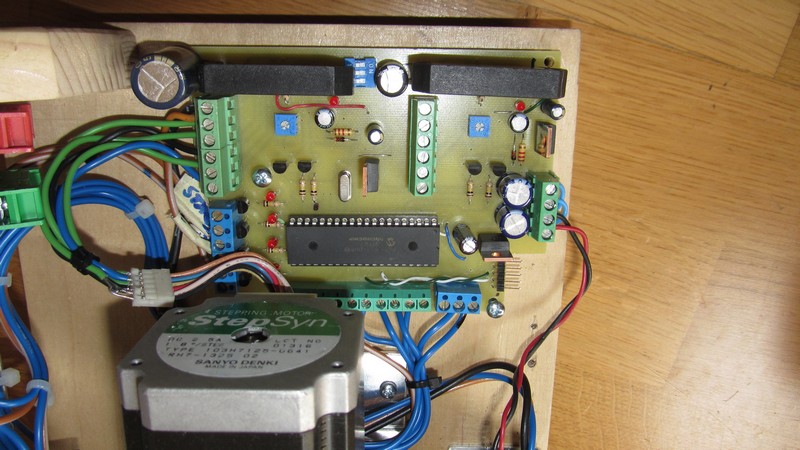

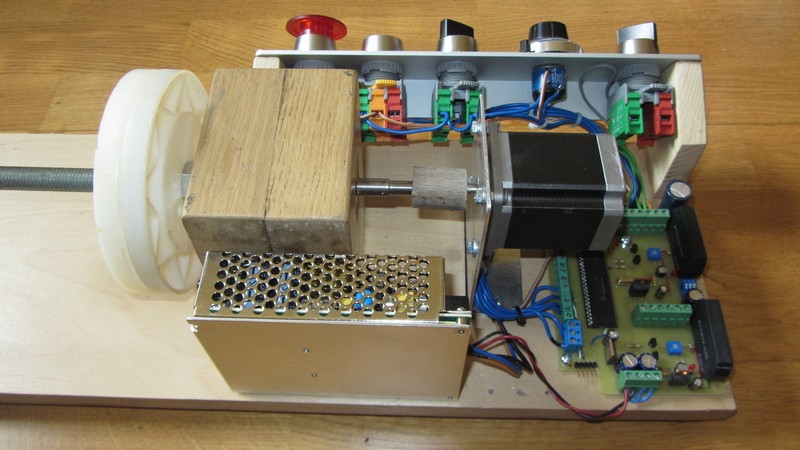

pogled na elektroniku odgore i iz negog cudnog kuta. vidi se pic i dva bloka drivera i dolje desno konektor za dodatno programiranje ICSP i dodavanje novih funkcija
bepone

Postovi: 703
Pridružen/a: 06 svi 2011, 07:51

Re: motalica sa PIC16F877A i LCD displejen

PostPostao/la bepone » 02 sij 2014, 12:36

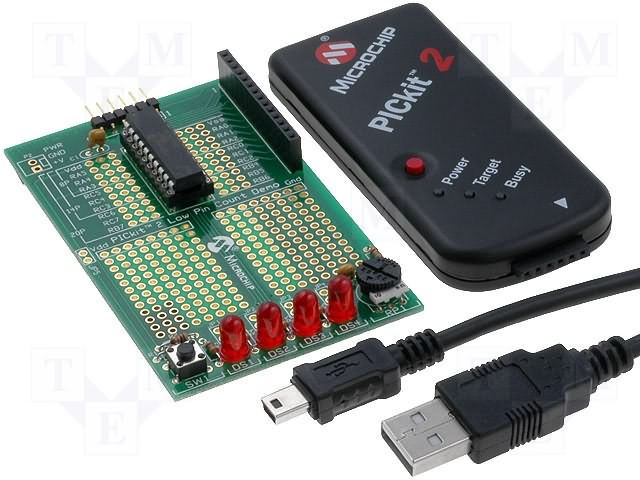

prvi korak u programiranje PICeva najbezbolnije je napraviti sa PIcKIT-om:

radi uvijek - pisanje u, brisanje , citanje, verificiranje mikrokontrolera bez problema :hail:
bepone

Postovi: 703
Pridružen/a: 06 svi 2011, 07:51

Re: motalica sa PIC16F877A i LCD displejen

PostPostao/la bepone » 02 sij 2014, 12:39


pogled straga i mali swicer za ugradnju..
bepone

Postovi: 703
Pridružen/a: 06 svi 2011, 07:51

Re: motalica sa PIC16F877A i LCD displejen

PostPostao/la bepone » 02 sij 2014, 12:40


detalj
bepone

Postovi: 703
Pridružen/a: 06 svi 2011, 07:51

Re: motalica sa PIC16F877A i LCD displejen

PostPostao/la zendra » 02 sij 2014, 17:54

odo ja u po onu žicu "bor" made in yu :D
zendra

Postovi: 107
Pridružen/a: 23 svi 2011, 17:12

Re: motalica sa PIC16F877A i LCD displejen

PostPostao/la bepone » 02 sij 2014, 23:00

more mladic, jer motalica se okrece!! :mrgreen:
iden stavit gume sa nutarnje strane ovih drzaca bobine da da na trenju i sutra vec obracamo (janjca) gore :P
bepone

Postovi: 703
Pridružen/a: 06 svi 2011, 07:51

Re: motalica sa PIC16F877A i LCD displejen

PostPostao/la bepone » 11 ožu 2015, 23:32

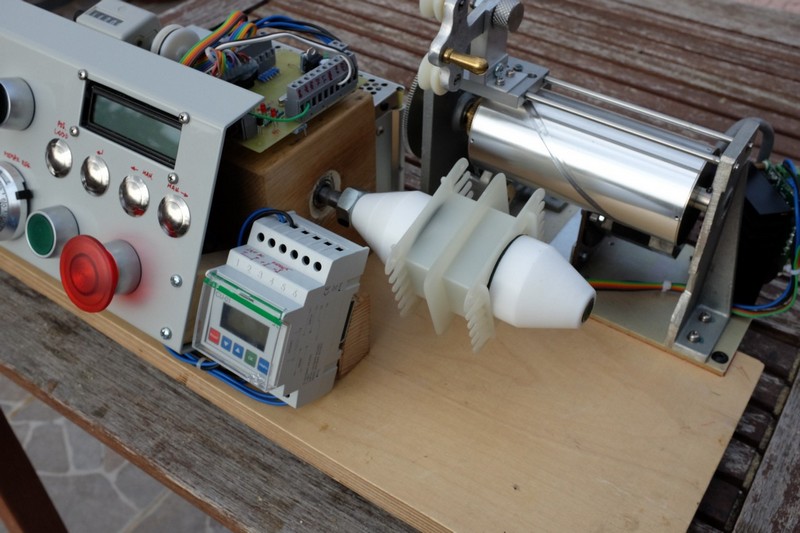

evo i konacno upgrade motalice , dobila je panel i puno elektronskih i mehanickih dijelova za posmak, spasenih od drugih uredjaja, nesto napravljenih.. butone za bajpass svih kretanja u bilo kojem trenutku (korekcija posmaka) , odabir posmaka lijevi desni,
preciznost posmaka je 0.007mm
rukovanje je jednostavno, odabere se posmak ON ili OFF , odabere zica multiturn potom i upali na buton UPAL-UGAS :P

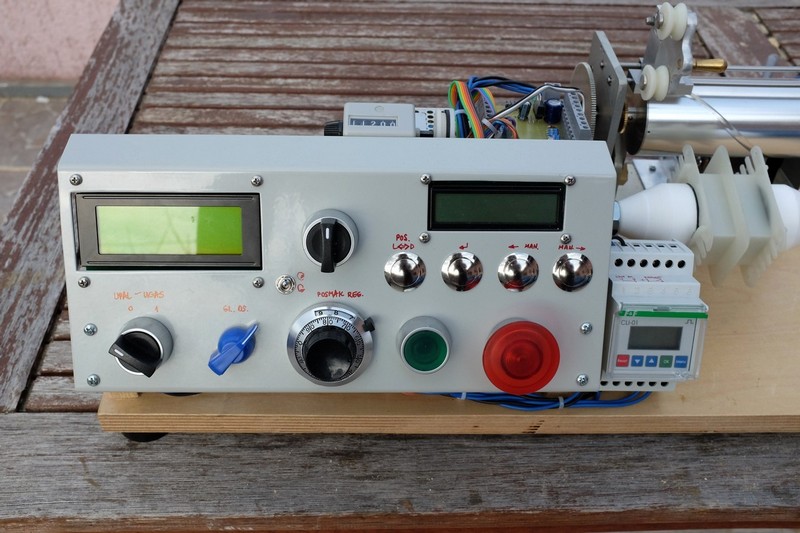

prednji panel:

bilo je za odlucit sitotisak ili flomaster i ipak je debelo pobijedio flomaster :lol:

el.brojac za odbrojavanje broja zavoja i automatski stop nakon namatanja po jednom redu

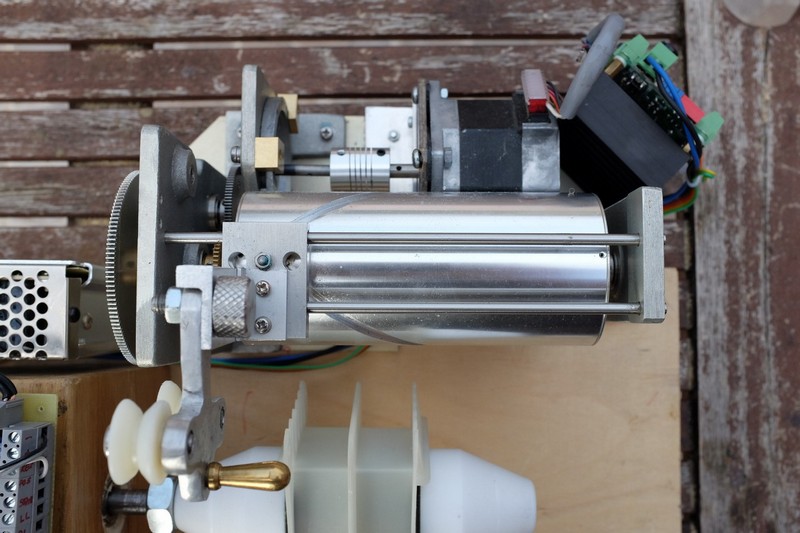

meh. za posmak spasen od jednog brodskog nautickog instrumenta
