Otpornici za mjerenja pojačala

PostPostao/la davorin » 20 vel 2013, 10:18

Vrlo često za mjerenja, podešavanja i probe trebaju otpornici točnog otpora koji služe umjesto zvučnika kao teret na izlazu pojačala.
Kupio sam 2 otpornika preko eBay-a koji su izvorno zamišljeni da posluže u automobilima u kojima se umjesto klasične žarulje za žmigavce stavi LED, koja zbog male potrošnje potpuno poremeti ciklus paljenja/gašenja žmigavaca, pa otpornici izjednače razliku u potrošnji struje i dovedu žmigavce u red.
Otpornici su 8 Ohma/25W (naknadnim mjerenjem s preciznim instrumentom sam vidio da se radi o vrlo točnim otpornicima u toleranciji od 1%!) koji do frekvencije (mjereno) od 1MHz ne pokazuju da njihova eventualna induktivnost smeta i utječe na mjerenje. Ne tvrdim da su potpuno neinduktivni, ali za potrebe mjerenja u audio tehnici se mogu smatrati takvima.
Tanko premazani sa termo-vodljivom pastom (ARTIC-SILVER) i montirani na hladnjak (nađen u furdi) odlično podnose struju do 2A (P=32W/8-Ohma), a ostavio sam ih preko noći sa strujom od 1,8A (~26W). Hladnjak je u jutro bio preko 60°C (nije se mogao držati rukom!), ali otpornici su ostali ispravni.
Link na eBay-u za otpornike:
http://www.ebay.co.uk/itm/170955199329? ... 1423.l2649

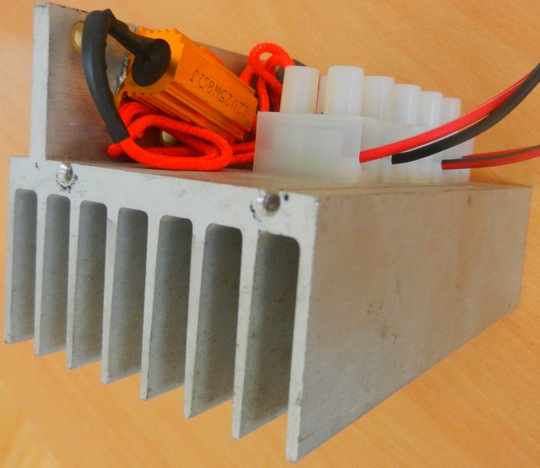

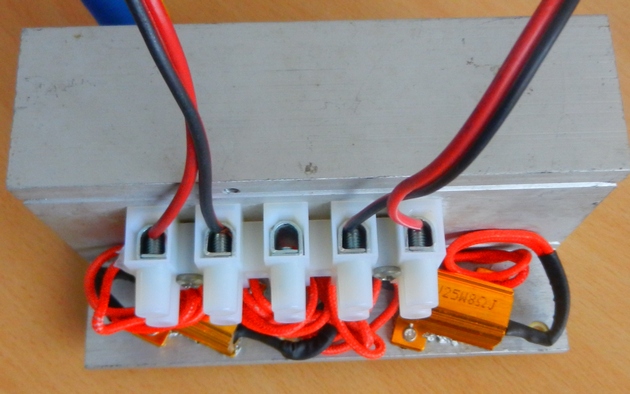

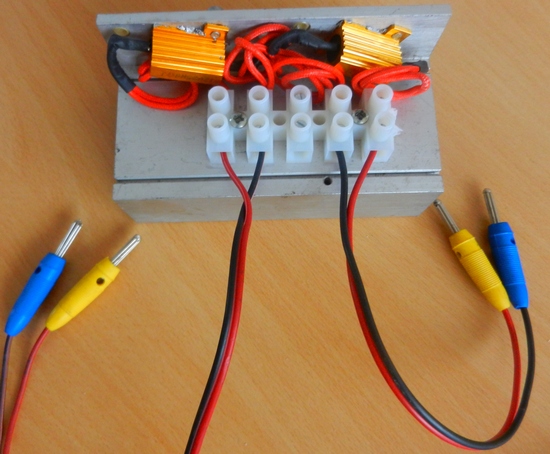

Nekoliko slika:
Privitak/ci
davorin

Postovi: 1011
Pridružen/a: 14 stu 2011, 15:48
Lokacija: Zadar

Re: Otpornici za mjerenja pojačala

PostPostao/la pinco » 20 vel 2013, 12:50

Iman iste takve samo 50W i 33R, naša san nekolko komada, pa san sa 4 u paralelu iskoristija za 8R testiranja....
pinco

Postovi: 210
Pridružen/a: 09 svi 2011, 08:59
