Mission Subwoofer m6as

Dogradnja tvorničkih uređaja

Mission Subwoofer m6as

PostPostao/la zbotic » 11 svi 2011, 15:52

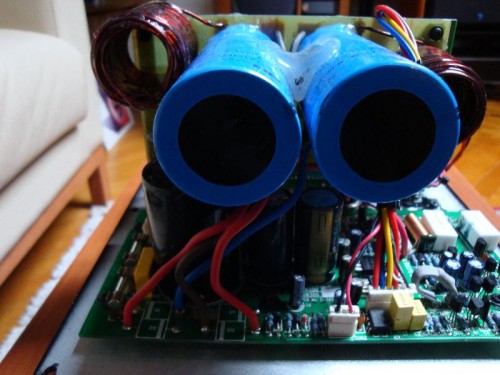

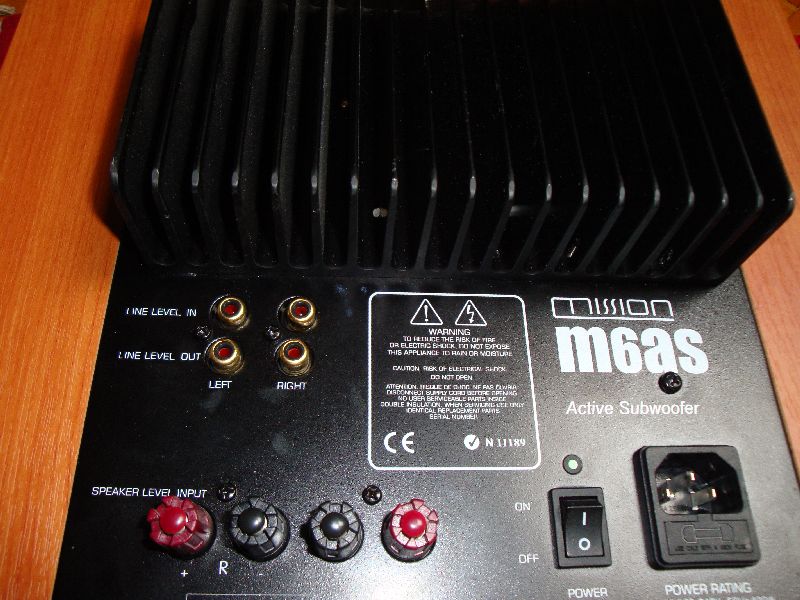

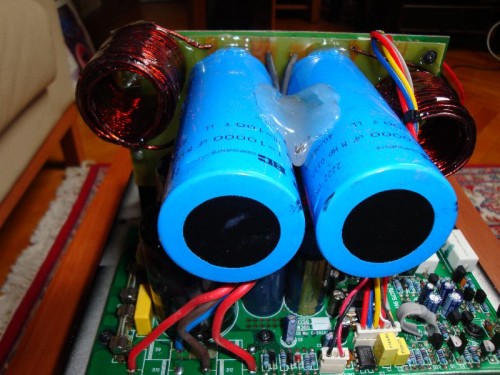

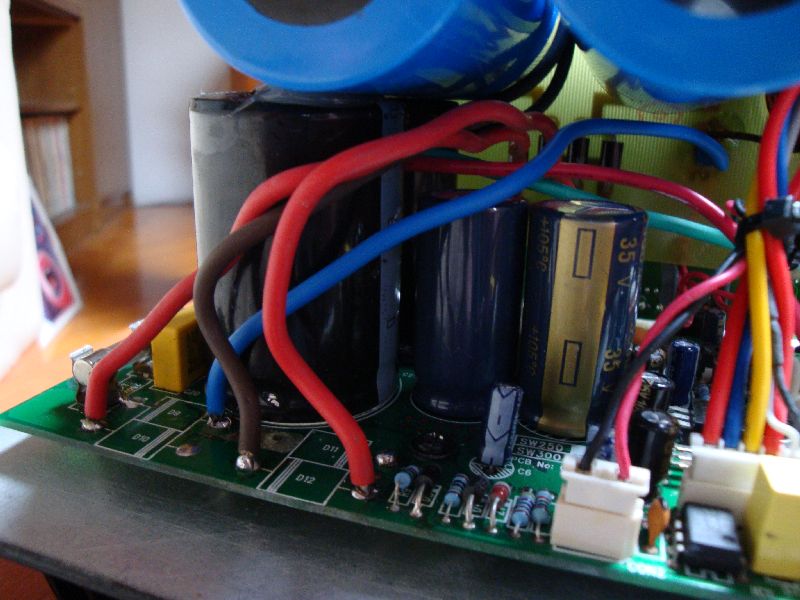

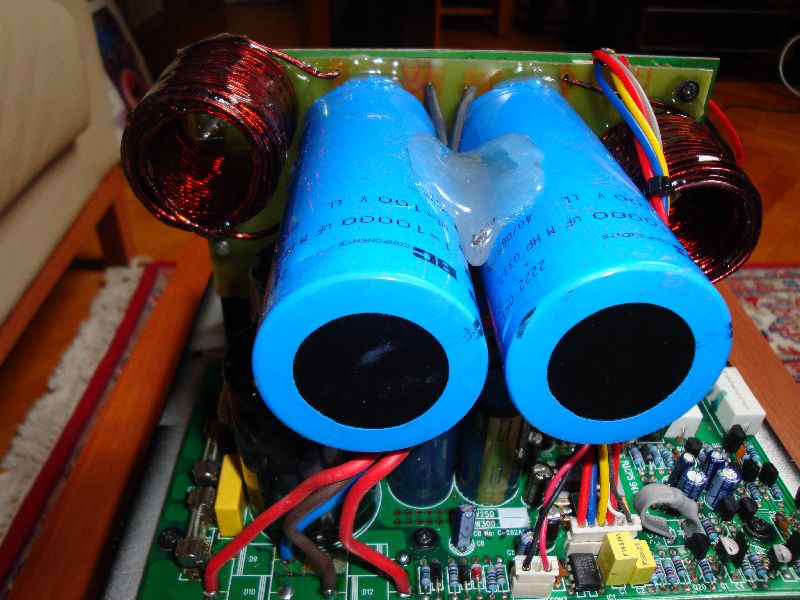

Subwoofer je solidan, s ponekim "kineskim" biserima. Otpornik koji povezuje pločicu i uzemljenje je bio takve vrijednosti da nije služio ničemu, odnosno uzemljenja nije ni bilo. To je napravljeno iz razloga da što manje bruji, a što je opet posljedica loše ispravljenog napona (premali kondezatori). Naravno, dodana je pločica sa 2 x 10000 uF/100V i zavojnice tako da je sa postojećim kondezatorima formiran CLC filter.Zavojnice su motane ručno pa zato tako grbavo izledaju. Žice sam imao, a volje taman toliko kako izgledaju. Za ovaj dio napravio sam i novi PCB, a sve je taman stalo u predviđeni prostor subwoofera. Dio napajanja za opampove je također doživio promjenu zamjenom kondezatora sa Panasonic FC-om mnogo veće vrijednosti. Ne sjećam se više što je bilo, ali recimo sada je reda veličine 5 puta više. 3300 uF.
Čuje li se razlika. Definitivno manje bruji, a svira li bolje ne znam, jer je to kod subwoofera nemoguće odrediti. Vjerojatno je bolje. Lošije nema razloga biti.
Subwoofer mi je inače u drugom sustavu sa Diapason Micra zvučnicima i DIY Techno/Modus pojačalom, a zvuka se nebi posramili ni sajamski sustavi. Zapravo je ovo većini nedosanjani san :lol: . Subwoofer je kupljen par dana prije nego je Vemil otišao na kvasinu, pa znate koja je bila cijena. Nisam mogao odoliti, iako mi nije bio neki prioritet.

Sličice:
5
Privitak/ci
1
2
3
4
zbotic

Postovi: 1813
Pridružen/a: 04 svi 2011, 06:14

Re: Mission Subwoofer m6as

PostPostao/la harkonen » 11 svi 2011, 20:17

E, mnogi su se ogrebali sa Vemilovim propadanjem. Nekom smrkne, nekom osvane.
Čestitam na prvoj temi u ovoj sekciji.
I'm too old for this s...
Avatar
harkonen

Postovi: 2195
Pridružen/a: 04 svi 2011, 13:27
Lokacija: Bjelovar

Re: Mission Subwoofer m6as

PostPostao/la ilimzn » 11 svi 2011, 22:49

Inace, poznavajuci kineske bisere, mogao bi se kladiti da filterski elektroliti nisu direktan razlog brujanja nego garantirano neki 'kako mali Wong zamislja mase' problem... a sasvim je moguce da originalni kineski filteri na kojima pise npr 4700uF imaju 1000uF...
ilimzn
Iron Man

Postovi: 979
Pridružen/a: 05 svi 2011, 12:39

Re: Mission Subwoofer m6as

PostPostao/la zbotic » 11 svi 2011, 23:14

Slažem se da je to vjerojatni primarni problem. Kao i napajanje opampova na bijednih 5VDC. Međutim, kupus na pločici je takav da nisam imao volje to dešifrirati. Čak sam pri montaži uspio jedan tranzistor mehanički "dekapitirati" :lol: . To je onaj MPSW92 iz oglasnika. Ovo je bilo više nekakvo rješavanje "na silu", a i imao sam upotrebljene dijelove. Pomoglo je, za sada sam zadovoljan. Možda u slijedećoj fazi (kada dosada dostigne nivo da se ponovo uhvatim :D ) krenem u ozbiljnije proučavanje.
zbotic

Postovi: 1813
Pridružen/a: 04 svi 2011, 06:14
