RS1003/SRS551 S.E.

RS1003/SRS551 S.E.

PostPostao/la bepone » 16 lis 2017, 12:27

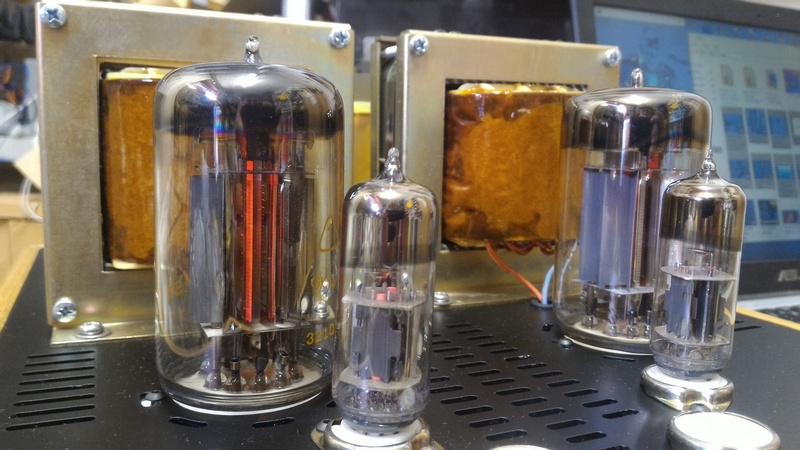

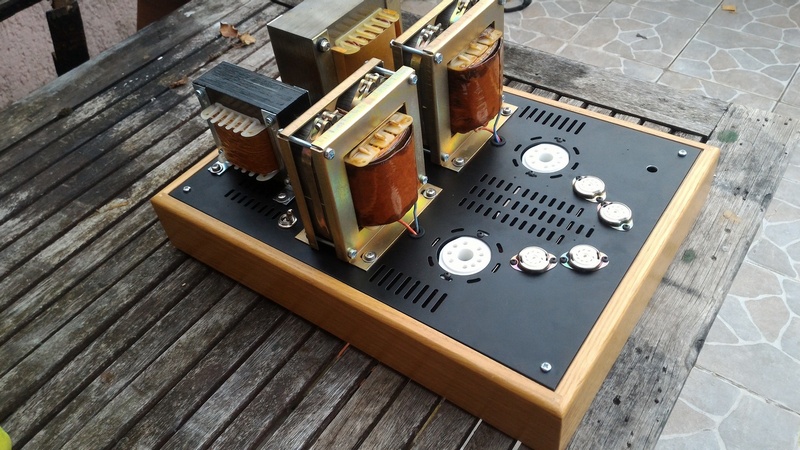

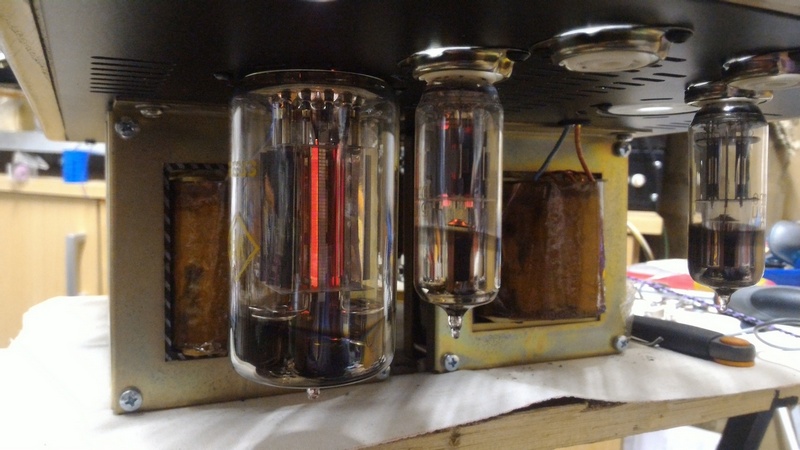

Evo da se malo o necemu pise... zakuhao se novi amplifikator i zvuci jako jako dobro, sa lampadinama RS1003 , duplim C jezgrama, lepim kucistem od hrastovine, .. minimalisticki dizajn,
CLC ispravljanje, jedna driverica 6N6P, jedan vezni kondic (Mundorf silver-oil) , jedna izl, lampadina i i tako.,..
Ciljana snaga oko 7.5W, moze potegnut ona i puno vise, cak duplo, a skoro i triplo u triodi i A2 drajvu.. ali ni bilo potrebe za tim.. ionako ovih 7, 8 ide na neki fullranger
koji ce radit konst na watt max..

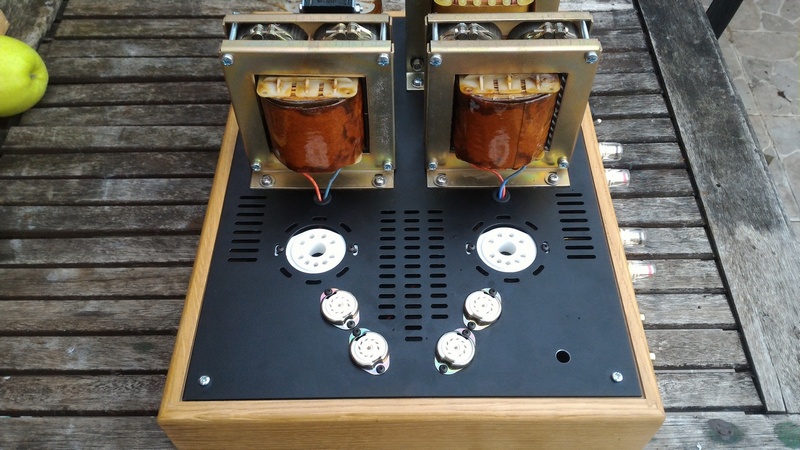

Evo malo slikica jer me nije volja pisat toliko :lol: :lol:
bepone

Postovi: 703
Pridružen/a: 06 svi 2011, 07:51

Re: RS1003/SRS551 S.E.

PostPostao/la bepone » 16 lis 2017, 12:30

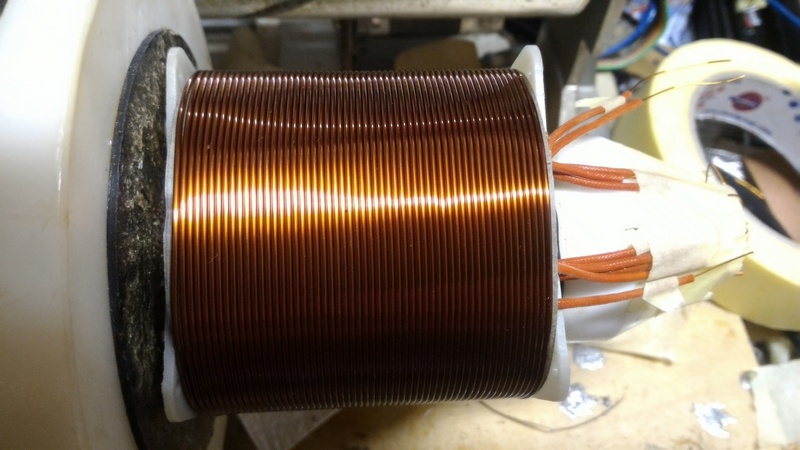

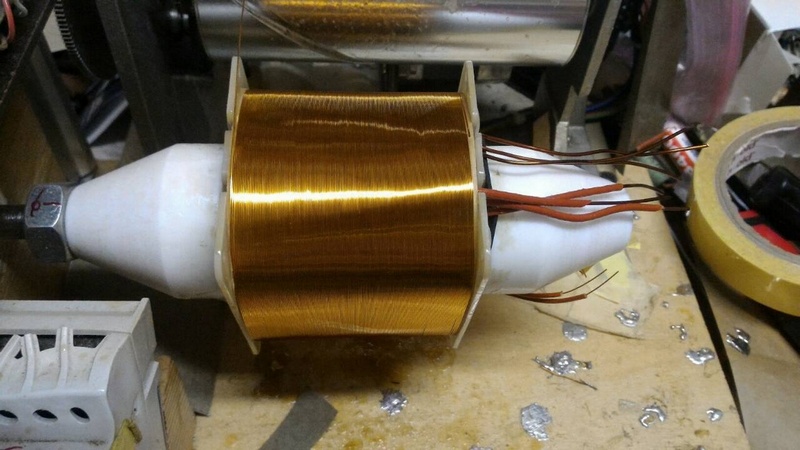

krenulo je sa motanjem izlaznih trafa i prigusnica, mrezni trafo sam vec imao od prije..



bepone

Postovi: 703
Pridružen/a: 06 svi 2011, 07:51

Re: RS1003/SRS551 S.E.

PostPostao/la bepone » 16 lis 2017, 12:39

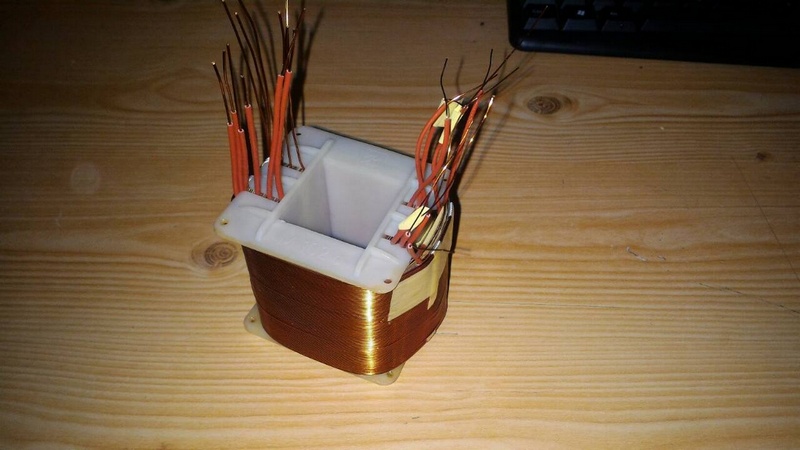

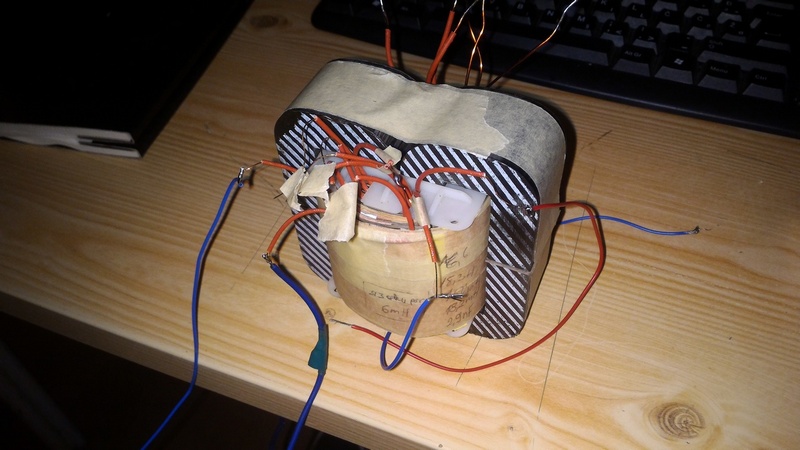

nakon prototipa za mjerenje napravljenog na CM102a jezgri, motane full do kraja i preko kraja :lol: , dobio sam prim. ind, oko 18H sto mi je bilo ok, gornja granicna je isla preko 100kHz na malom signalu sto je vec davalo naznake da bi moglo sve skupa bit i vise neko dobro!
isporbani i izvodi za katodni feedback, koji dodatno lineariziraju izlazni stupanj!

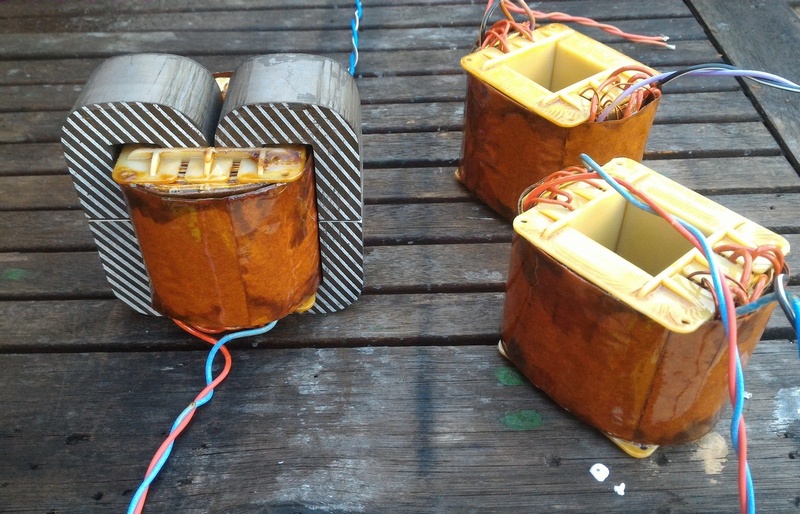

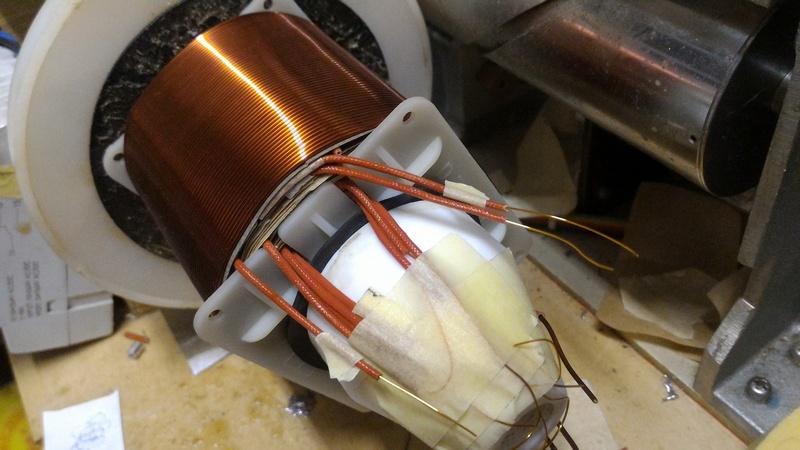

......nakon prototipa namotano jos par komada i zalijeno sve lakom i speceno kako bog zapovijeda... igranje sa hardverom:

ispalo je bas vintidj, lak se tako profi razlio po ovom prespanu da nije moglo bolje :lol:

jedna s jabukom..:

jedna bez jabuke..:

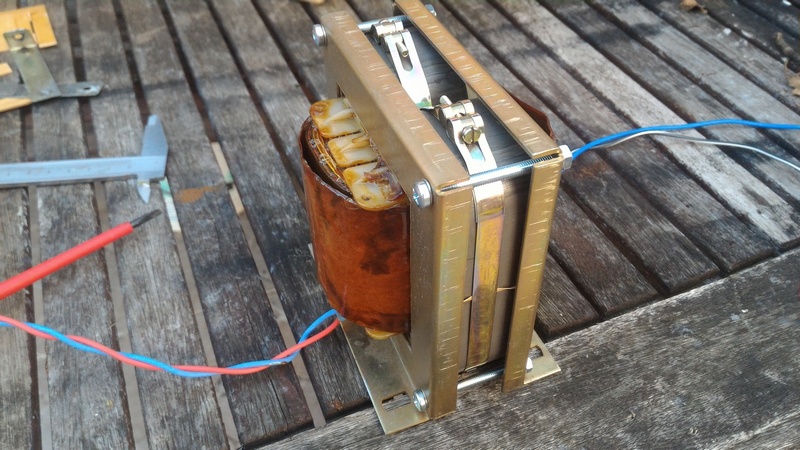

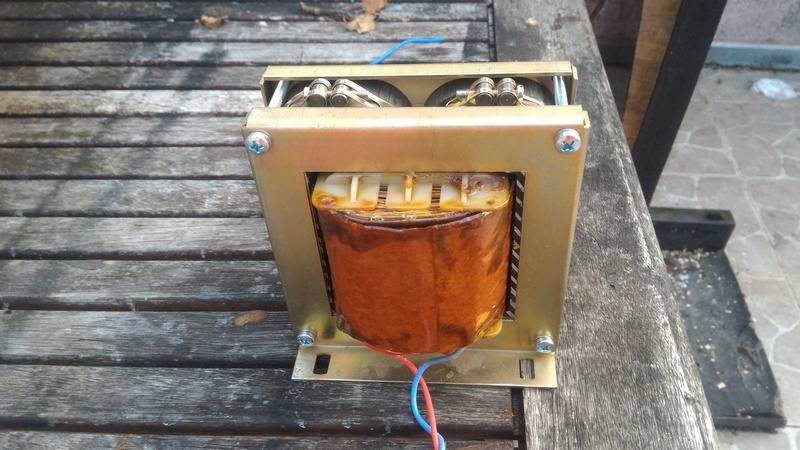

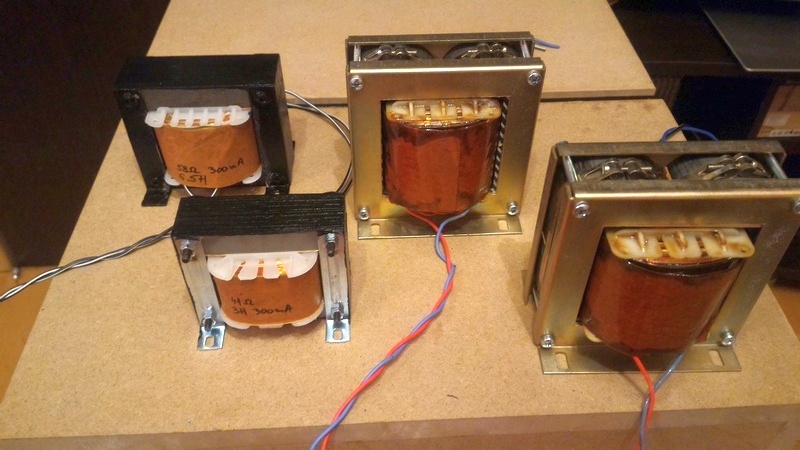

izgled trafa:

bepone

Postovi: 703
Pridružen/a: 06 svi 2011, 07:51

Re: RS1003/SRS551 S.E.

PostPostao/la bepone » 16 lis 2017, 12:42

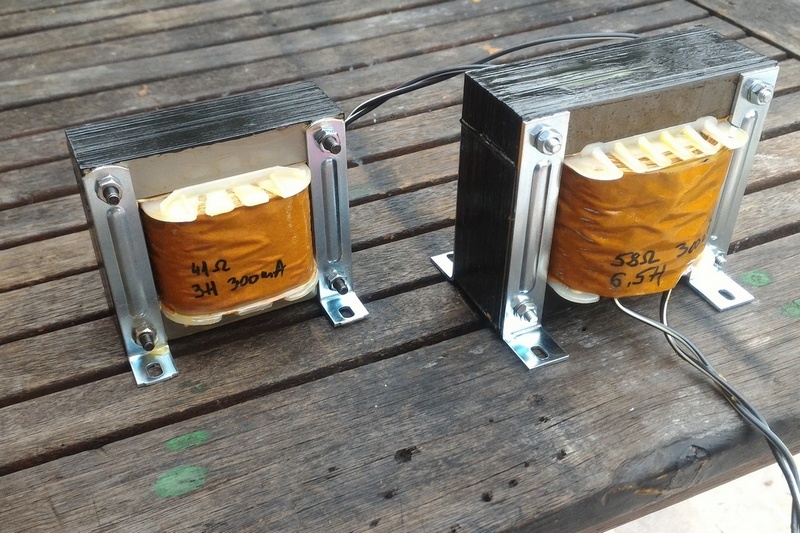

zavarene i prigusnice, prvu sam napravio premalu (samo 3H) jer je bila dosta debela zica 0.45 i, malo tijelo EI84..i ne stane puno..
u drugoj varijanti samo povecao zelezo na EI96 dobio prostor , smanjio zicu na 0.4, i natukao puno vise zice i dobio 6.5H sa air gapom od 0.2!
bepone

Postovi: 703
Pridružen/a: 06 svi 2011, 07:51

Re: RS1003/SRS551 S.E.

PostPostao/la bepone » 16 lis 2017, 12:45

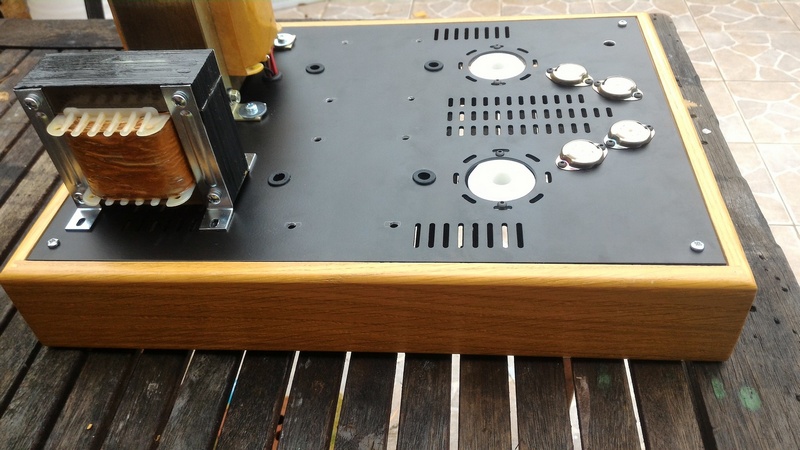

okvir i limove sam imao od prije, tako da je taj dio isao dosta brzo, mont. mr. tr. i prig.


mont izl tr,

bepone

Postovi: 703
Pridružen/a: 06 svi 2011, 07:51

Re: RS1003/SRS551 S.E.

PostPostao/la bepone » 16 lis 2017, 12:45

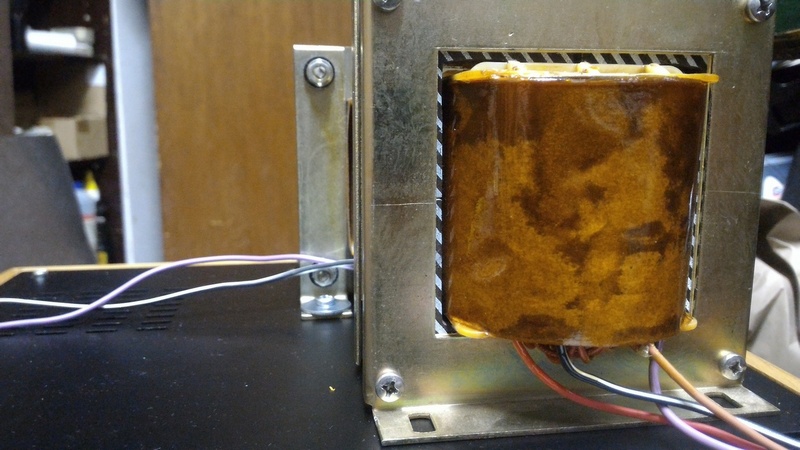

opet sa i bez jabuke slikanje normalno , ne treba to govorit previse :lol:
bepone

Postovi: 703
Pridružen/a: 06 svi 2011, 07:51

Re: RS1003/SRS551 S.E.

PostPostao/la bepone » 16 lis 2017, 12:48

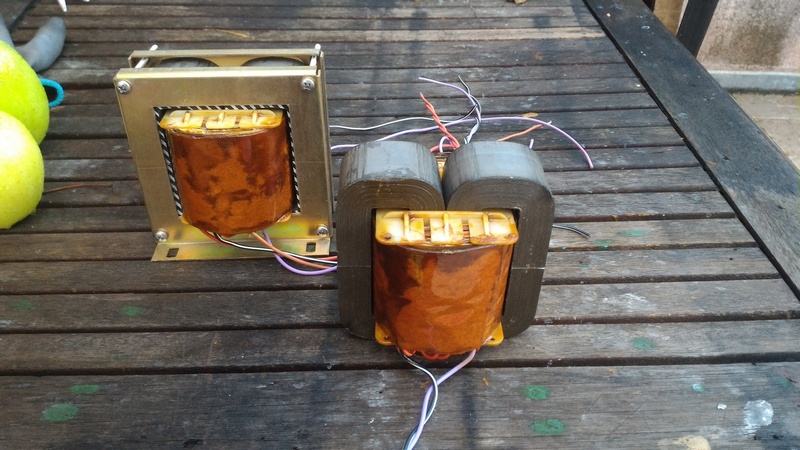

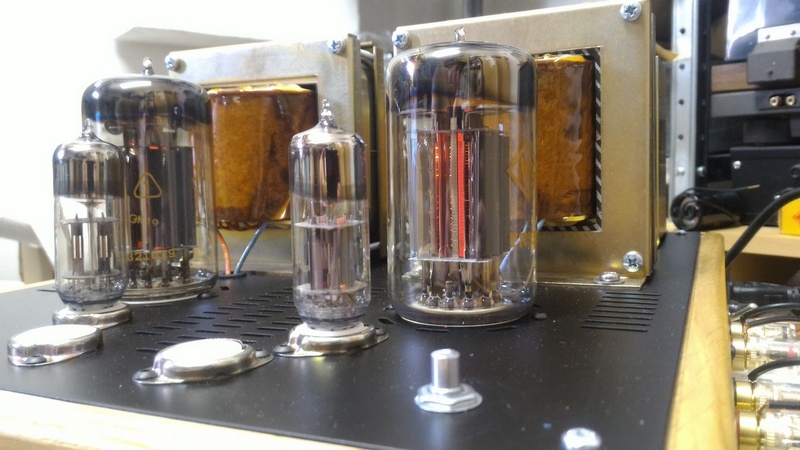

borbeni kompletic nakon lakiranja
bepone

Postovi: 703
Pridružen/a: 06 svi 2011, 07:51

Re: RS1003/SRS551 S.E.

PostPostao/la bepone » 16 lis 2017, 12:51

tu mi se vec pocelo zurit da zapalim tu lampadinu pa se ozicilo grijanje , da svijetli za motivaciju

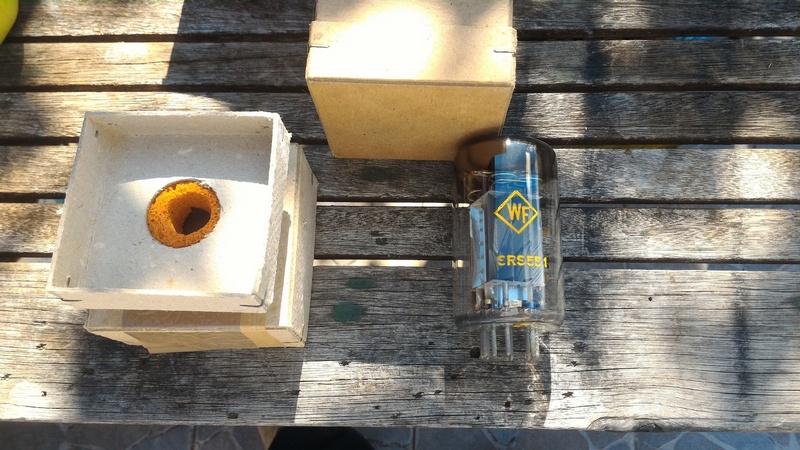

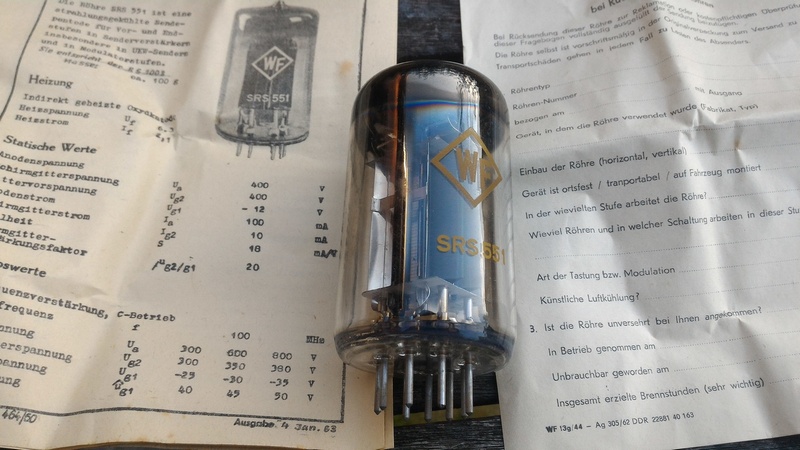

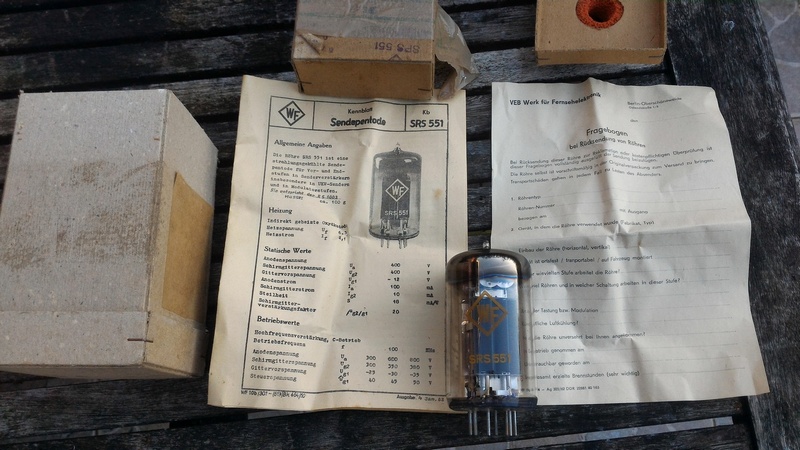

nasao lampu jos pod garancijom :lol:




lepo je videt, lepo je videt, prava zenska
bepone

Postovi: 703
Pridružen/a: 06 svi 2011, 07:51

Re: RS1003/SRS551 S.E.

PostPostao/la bepone » 16 lis 2017, 12:56

s grijanjem
bepone

Postovi: 703
Pridružen/a: 06 svi 2011, 07:51

Re: RS1003/SRS551 S.E.

PostPostao/la bepone » 16 lis 2017, 13:00

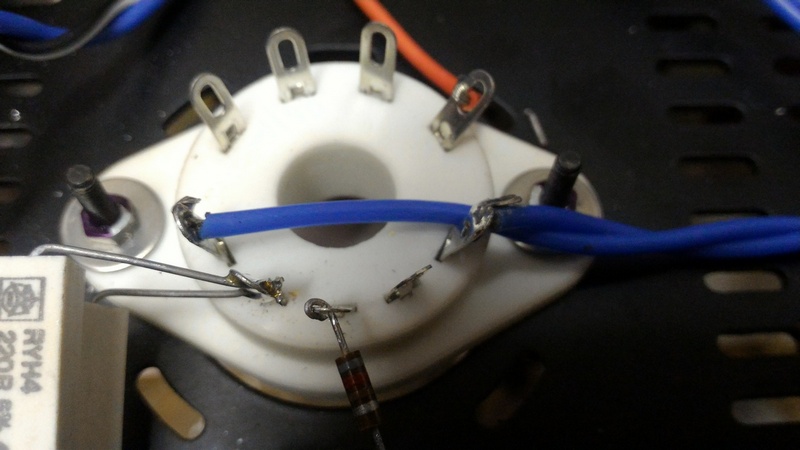

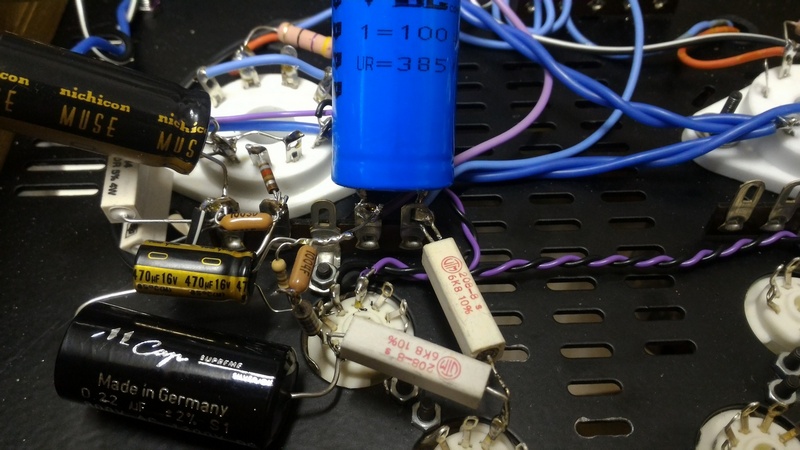

ozic preamp izlaz, i paljenje sa metlom (ima lepu rupu na vrhu, taman za stavit i okrenut prekidac)

vezni je mundorf silver in oil, nasao doma , lepo dela, nema ostrine
palio sam amp jedno 4 dana, (na ruke a jos je i dizel) kad je upalio konacno

bepone
