DAH 2 -SN 003 - work in progress

[pamook]

moze mali reality check

PSU-1:

prigusnica - svejedno koja zica gdje?

grijanje driverica - paralelno zalemim za obje na predvidjeno mjesto na plocici?

sekundar HV - onaj od 235V ili zelena sa 245? Napon mreze (za primar) mi je 230-232V

"na minus grijanja driverica" ne kuzim, iako vidim da je desno za grijanje H+ i H-?

/edit - mozda sam ipak skuzio - pin 9 obje driverice je "minus" pa ide lijevo na pcb, a "plus" svake na svoje spojno mjesto desno?

my brain hurts



PSU-2:

L i D kanal trafo - pocetak (p) ili kraj (k) primara spojim?

anode ccs - spajam plus ovdje ?



soft start:

zadivljujuce, za ovu nemam podpitanja

thx

[harkonen]

:thumbup:

PSU-1:
prigusnica - svejedno koja zica gdje?
grijanje driverica - paralelno zalemim za obje na predvidjeno mjesto na plocici?
sekundar HV - onaj od 235V ili zelena sa 245? Napon mreze (za primar) mi je 230-232V
"na minus grijanja driverica" ne kuzim, iako vidim da je desno za grijanje H+ i H-?

PSU-2:
L i D kanal trafo - pocetak (p) ili kraj (k) primara spojim?
anode ccs - spajam plus ovdje ?

PSU1 - prigušnica nebitno koja žica gdje.
Driverice - da, paralelno zalemiš obje, a mogao si spojiti samo jednu na drugu, pa onda jadnom žicom
do ispravljača. Na PSU1 pločici slobodno zalemi onu točku koju sam rekao minus grijanja, na minus grijanja na istoj
pločici. Dakle, grijanje će na taj način biti "podignuto" na nekih 50-60V iznad katode...

PSU2 - početak primara izl. trafoa spoji na te točke. U biti nebitno, kako je to čisti triodni amp i mi ne koristimo
niti mrve feedbacka preko svega, možeš to i spojiti obrnuto, ne bude zla, jedino što ćeš imati je obrtanje faze......
Bitno je da na oba kanala napraviš isto.
Anode CCS - da, u tu točku spoji na plus na PCB-u (koji ide na 680ohm).

[pamook]

Thx

znaci ide "kratkospojnik" za minus grijanja, a driverice - ima li veze gdje + a gdje -? Pin 9 na - ?

provukao sam zice i sad cu probat stic to polemit za montazu, pa da mogu pomalo drveninu nabacit

[harkonen]

Nema veze polaritet, jedino ćeš morati pripazit' kad ćeš sa tog grijanja jedne od driverica "uzeti"
preko otpora 470-1K napon za signalnu ledicu na prekidaču.....
Prije drvenine još pokušaj odrediti dužinu ulaznih kablova (da idu po rubu kutije) i polemiti na selektor,
pa sa njega na potenciometar. Bude lakše, vjeruj mi.

[pamook]

OKi, thx noch einmal

signalne kablove sam odmjerio jos prije, nasjekao i polemio na chinch-eve, a konacnu duljinu cu odredit kad provizorno stavim kutiju odozgo...

sa izlaznog trafoa zice idu drito na prekidac (4 i 8 ohm) pa sa prekidaca na plus kleme, 0 ohm ide drito na minus zvucnicku klemu, i to je sto se izlaza tice sve?

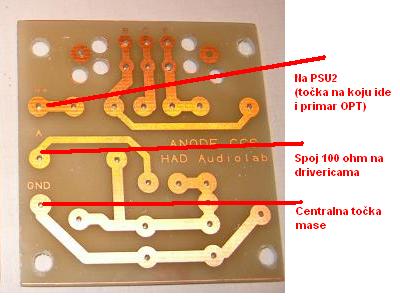

zicu sa anodnog ccs-a lemim na usicu spoja onih dvaju otpora od 100 na drivericama pa odatle vodim preko onih par elemenata na babusku ili obratno?

sry na toliko pitanja, ali nemam 100% povjerenje u moje citanje sheme, pa bolje potvrda sa strane nego dim sa strane

[harkonen]


Tako je, 4 i 8 ohm sa trafoa spajaš na prekidač, pa sa prekidača na zvučničke kleme (vanjske spojiš zajedno pa
na klemu), a crna je nula, i nju spojiš na centralnu točku mase..
I to je što se izlaza tiče sve. Naravno, paralelno klemama ide i onaj otpornik (220-330ohm za koji se pitaš - čemu?)
To ti je ziherung da spriječi veselje od prenapona do kojeg može doći ako ne spojiš zvučnike......

[Mate]

ma prčiš savršen KIT kad nema sve žičice odrezane na dužinu, blankirane, pokositrene i označene na krajevima i lijepo shemu spajanja i dispozicije u boji. Još bolje fotostrip. Ovako je ljudima rizik da investicija ode u dim. ili vlasnik sam.

[harkonen]

Ma ja, razmišljao sam o jednom modelu na napuhavanje, ali rekoh, ne, treba ipak malo ovako. Teže.
Tako da ljudi vide da ništa nije tako preteško. A upute, pravo da velim, pamook će to odraditi upravo savršeno.
Sav je u tome.

[pamook]

pih, ope ja na prvoj crti

istina, da je sve obiljezeno i odrezano, no-brainer kit i ne bi naucio ama bas nista... ovako, bar cu znat za sljedeci put neke sitnice koje ne bi opazio da nisam morao buljit u ono nesto elemenata na papiru .... je, bolje ovako

opet podpitanje - trebat cu produzit jednu zicu sa izlaznog trafa da je mogu provest okolo a ne sredinom dzade, nadam se da to nece bit neki problem?

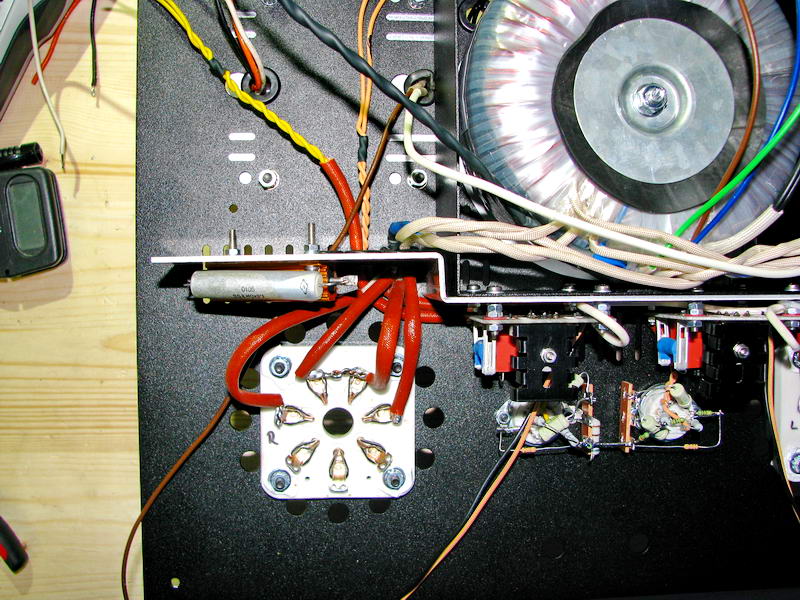

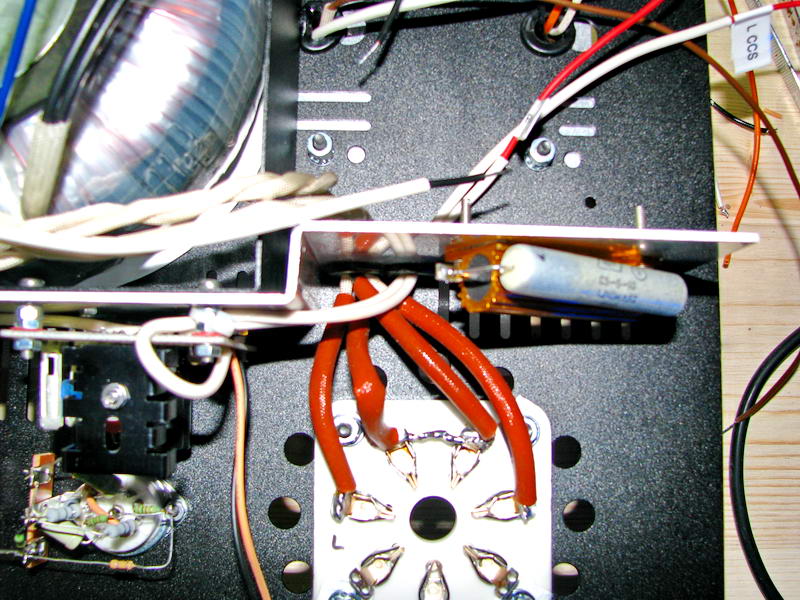

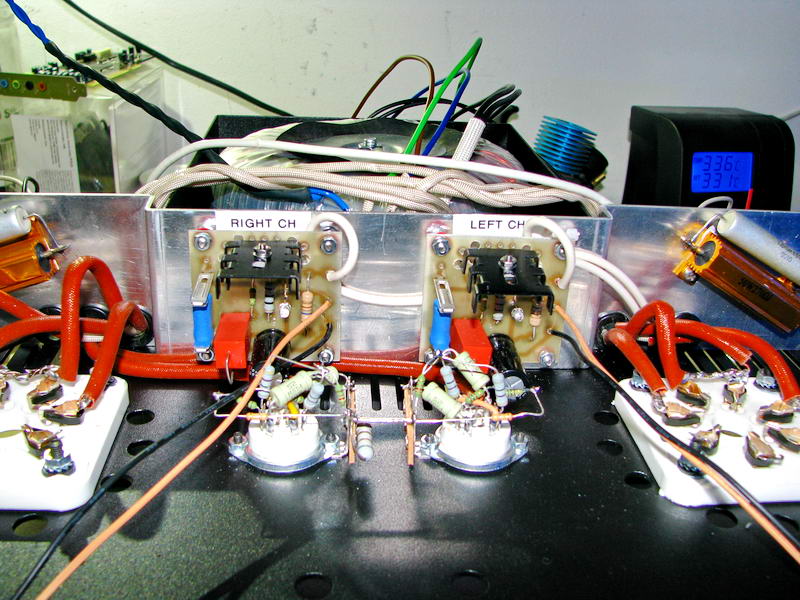

evo par slika od danas, nisam puno skemijao jer su mi iz nekog razloga sinusi otprilike pola metra ispred mene, pa svaki put kad se sagnem nad amp, smetaju

pripremio skoro sve vodove, osim mase, i uz objasnjenje, skuzio dosta toga (opet )

[harkonen]

Lijepo.
Koja bude kratka? Primar? Da, slobodno je produži, izoliraj, bužiraj. Koliko treba.
