PSE+SE=BiAmp

[Kaligula]

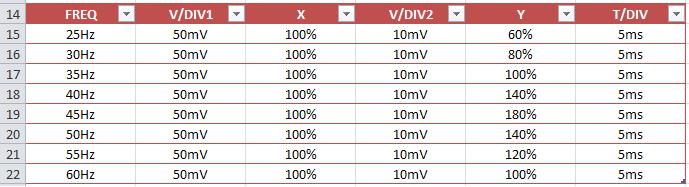

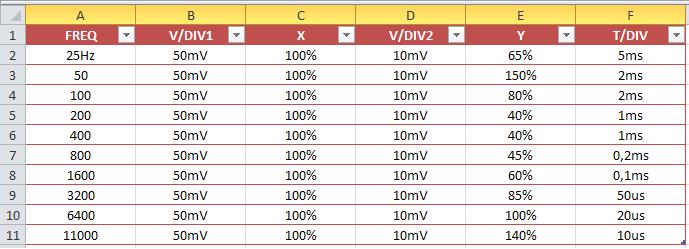

Evo rezultati mjerenja za BAS/MID:




[sstrsat]

Ca su ovi postotci u tabelama? je se to odnosi na V/DIV2 ili na nec drugo?

[Kaligula]

V/DIV1 je VOLTS/DIV channel A mjereno na izlazu ampa (prije otpora 100ohma)
X je nivo signala sinusoide po visini namještene na 100%. Min sinusoide je na 0%, max na 100%.
V/DIV2 je VOLTS/DIV channel B mjereno iza otpora 100ohma (na zvučniku).
Y je nivo signala sinusoide iza otpora 100ohma.
T/DIV je TIME/DIV kojim sam umirivao screen.

[sstrsat]

V/DIV1 je VOLTS/DIV channel A mjereno na izlazu ampa (prije otpora 100ohma)
X je nivo signala sinusoide po visini namještene na 100%. Min sinusoide je na 0%, max na 100%.
V/DIV2 je VOLTS/DIV channel B mjereno iza otpora 100ohma (na zvučniku).
Y je nivo signala sinusoide iza otpora 100ohma.
T/DIV je TIME/DIV kojim sam umirivao screen.

Ma tribal si upisat nivoe napona jer je ovako prilicna zbrka. Ca znaci npr ovih 65% u prvom retku (stupac E)? Je li to 65% od od 10mV (znaci 6,5mV) ili od pune visine koja bi sa 8 kockica po visini dala 65% od 80mV. Ajd to malo razjasni jer ovako ima dosta konfuzije

[Kaligula]

V/DIV1 je VOLTS/DIV channel A mjereno na izlazu ampa (prije otpora 100ohma)
X je nivo signala sinusoide po visini namještene na 100%. Min sinusoide je na 0%, max na 100%.
V/DIV2 je VOLTS/DIV channel B mjereno iza otpora 100ohma (na zvučniku).
Y je nivo signala sinusoide iza otpora 100ohma.
T/DIV je TIME/DIV kojim sam umirivao screen.

Ma tribal si upisat nivoe napona jer je ovako prilicna zbrka. Ca znaci npr ovih 65% u prvom retku (stupac E)? Je li to 65% od od 10mV (znaci 6,5mV) ili od pune visine koja bi sa 8 kockica po visini dala 65% od 80mV. Ajd to malo razjasni jer ovako ima dosta konfuzije

Napon ispred otpora 100ohma = 0,05V * 5 (pet kvadratića = 100%) = 250mV
Napon iza otpora 100ohma = 0,01V * 3 (tri kvadratića = 60%) = 30mV
Ovako sam se odlućija sve premjeravati jer mi se mijenjajući frekvenciju na laptopu strahovito mijenjao napon na izlazu iz ampa.
Nakon svake promjene frekvencije napon iz ampa sam podešava na 250mV odnosno sinusoidu od 0-100%.

[sstrsat]

Je to znaci da je za sve upisane podatke 5 kvadratica 100% (i npr analogno tome 2 kvadratica 40%)? Ako je tako onda ni problem ali ocu bit siguran da to znaci bas ovo ca san napisal

[Kaligula]

Ali, mislim da tabele nebi trebalu biti konfuzne, jer dovoljno je napraviti krivulju po Y vrijednostima jer je X ispred otpora konstantno 250mV.
Ovih 250mV možemo i zaboraviti jer bi odziv vrijednosti Y za sve X napone bio isti.
Graf bi trebalo predočiti samo upotrebom stupca frekvencije i stupca Y.

[Kaligula]

Je to znaci da je za sve upisane podatke 5 kvadratica 100% (i npr analogno tome 2 kvadratica 40%)? Ako je tako onda ni problem ali ocu bit siguran da to znaci bas ovo ca san napisal

Za vrijednost X napon ispred otpornika 5 kvadratića = 100% = 250mV
Za vrijednost Y napon iza otpornika 5 kvadratića = 100% = 50mV

[sstrsat]

Ne bi tribale ali znaju bit konfuzne jer je nevirovatno koliko njih brka V/div i amplitudu napona kad ocitavaju sa skopa pa ako ne specificiraju ca je tocno ocitano zacas se pogrisi u interpretaciji rezultata.

[Kaligula]

@sstrsat izvoza san te malo, ali skužaj nije bila namjera!
Mežeš računati i ovako:
Napon ispred otpora je uvijek 250mV.
Napon iza otpora dobiješ da podijeliš Y vrijednost sa 2. Tako je za frekvenciju 25Hz napon iza otpornika 60/2 = 30mV.
Ali zanemarimo sve vrijednosti u naponima i postocima...
Dovoljno je gledati odnos ulazne frekvencije i Y vrijednosti.

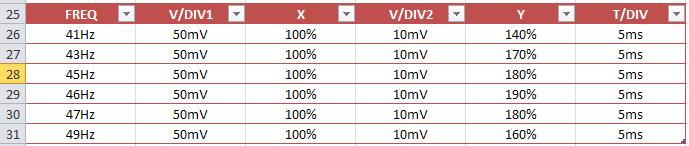

Krivulja Y je krivulja zvučnika.
Rezonancija je na 46Hz.
