DAH 2 -SN 003 - work in progress

[pamook]

evo mali update... ide sporo jer nisam bas cesto u gostima s ptp igrama, pa sve moram osam puta provjerit, a i dalje ne vjerujem da je OK

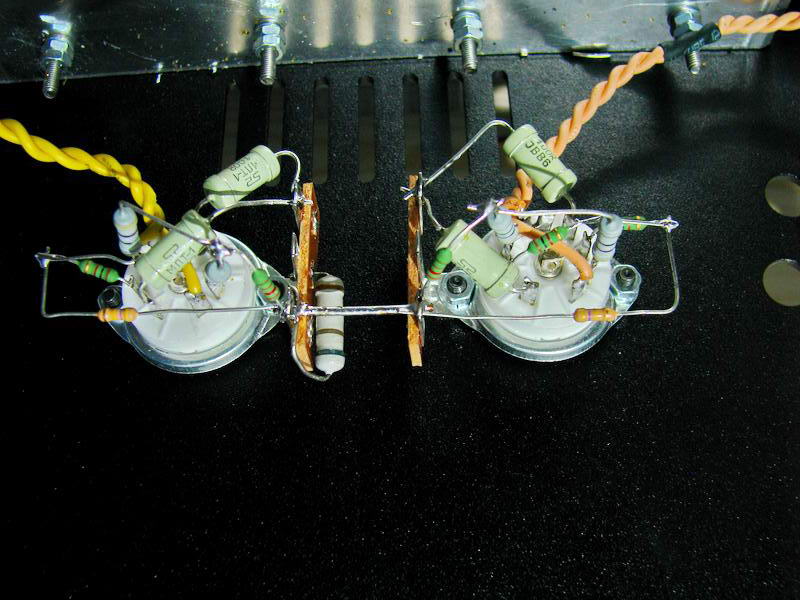

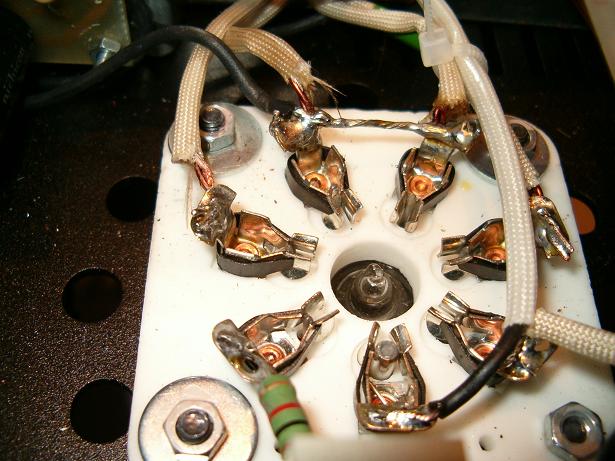

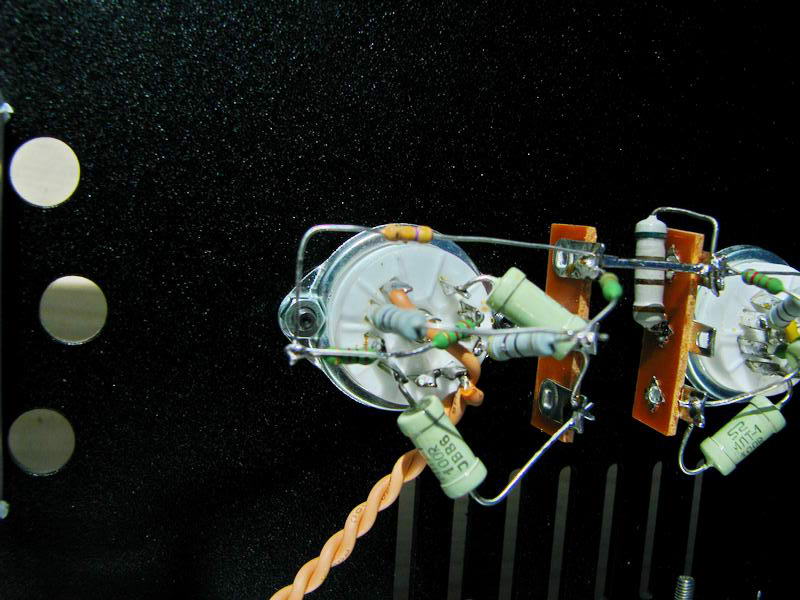

zalemio elemente na podnozja driverica, i jos par sitnica

[harkonen]

Ispravno!

[pamook]

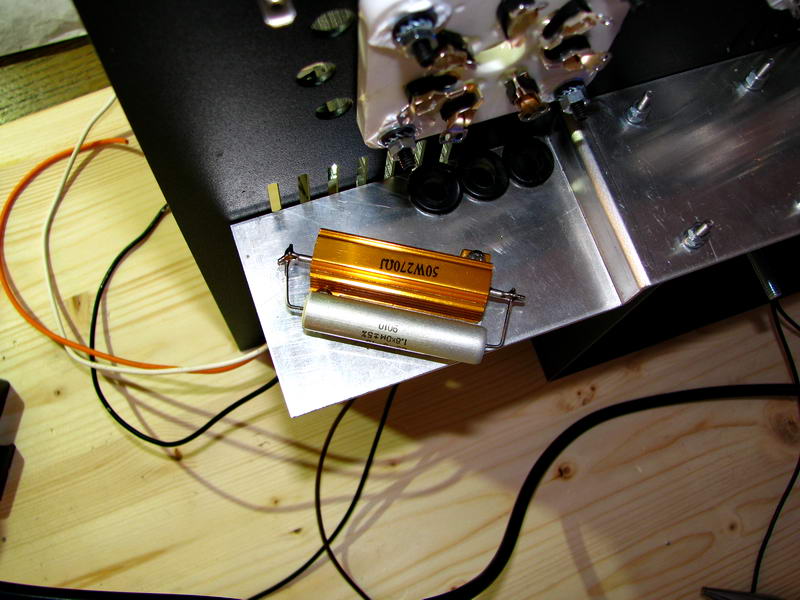

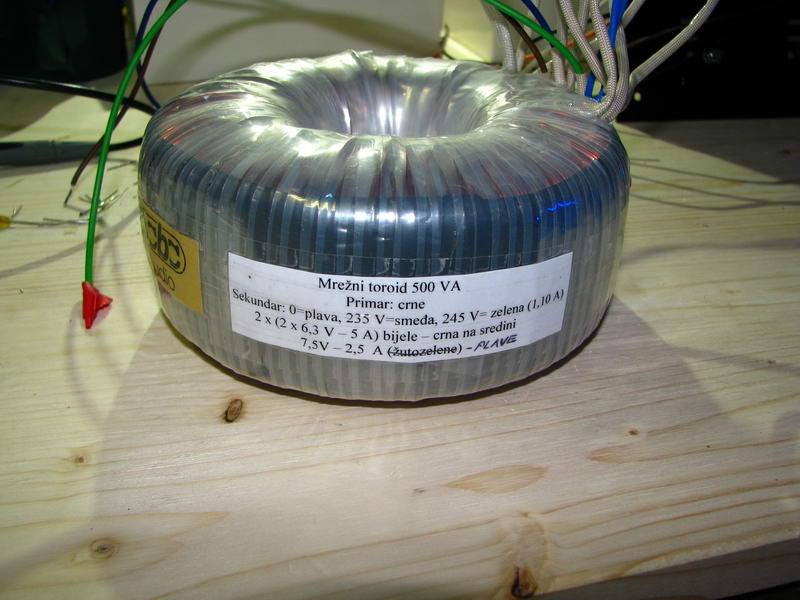

ujedno se poceo nervirat akutnim daltonizmom koji me spopao... naime, toroid. vise zica nego boja, a legenda na naljepnici

primar - crne - eno ih dolje, slabo se vide na slici.

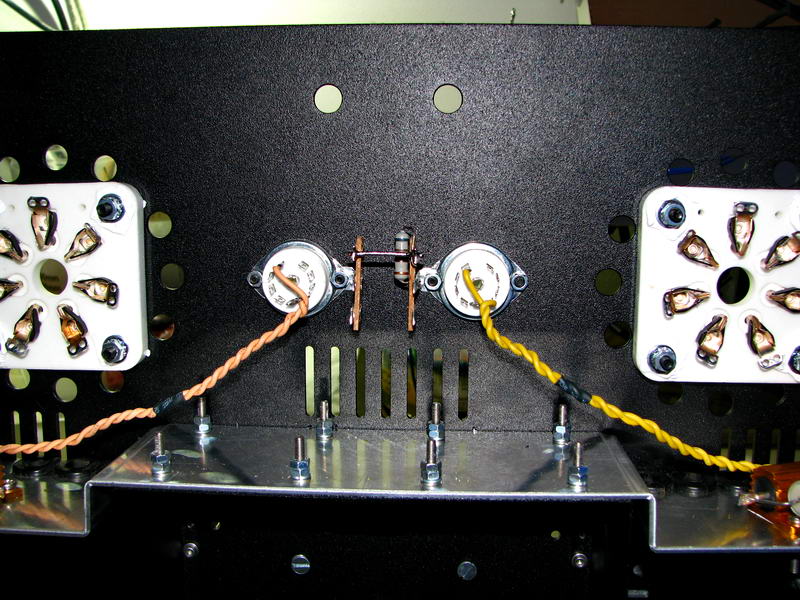

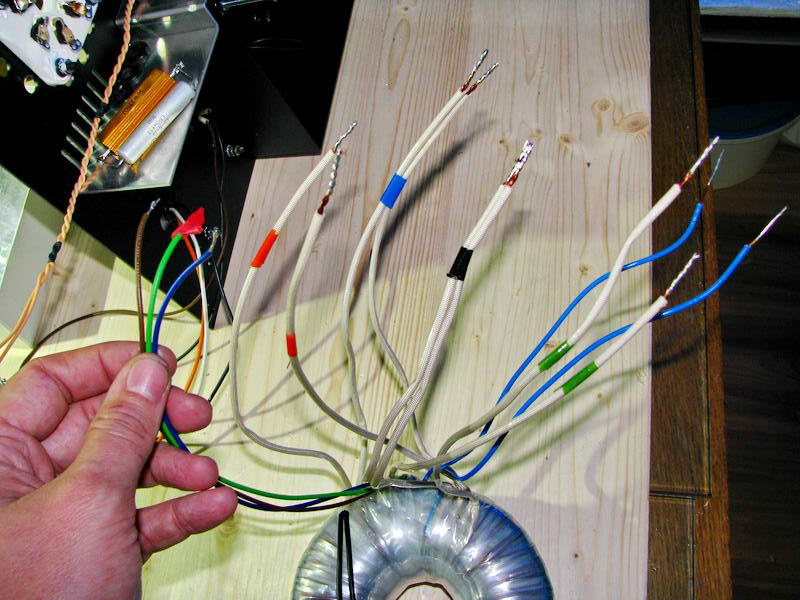

ove tri u ruci, isto jasno, pise..

ostale unimerom mogu "uparit" ali svejedno, imam viska boja, a nisam konzumirao nista ilegalno (cak ni legalno)

[harkonen]

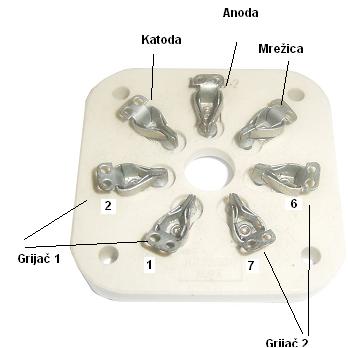

Imaš za svaku izlaznu lampu po dva sekundara 6,3V, dakle za svaku 6c33 vučeš 4 žice.
Sad paše?


Dakle grijač 1 i grijač 2 posebno i onda se na kraju srednji spajaju na masu.


[pamook]

svaka boja jedan sekundar? Zasto se ja nisam toga sjetio

ove plave, grijanje driverice?

/edit - ne, sad vidim - crne i plave su skupa, to je centralni izvod? Znaci na svaki grijac jedna crna i jedna neke druge boje, isto tako na drugu lampu jedna plava i neka druga? Correct?

[harkonen]

Da, plave su napajanje i anodnog delaya(PSU1) iz čijeg se ispravljača uzima i napon za grijanje driverice.....

[Edison]

Izmjeri instrumentom. Crvene ti idu sa crnima za jednu babusku, a plave sa zelenima za drugu. Nadji parove i upleti. Morat ces rastaviti crne i plave koje su sad spojene zajedno. Ali ih isto obiljezi bojama. Kad se zice ufrcu i spoje na babusku (crni izvodi jedan do drugog na srednje pinove, a crveni na vanjske pinove) onda se spoj na crnim pinovoma spoji na masu. Isti postupak za drugu babusku, samo sto su tamo zeleno i plavo obiljezene zice.

S cim je najbolje/najbrze skinuti lak izolaciju s izvoda zice debljine oko 1mm? Po dvije takve su ovdje paralelno. Ja sam strugao nozicem, pa ide sporo...

Edit: Pretekao me harkonen...

[harkonen]

Ima jedan uređaj koji se sastoji od dva brusna valjka koji se rotiraju jedan prema drugom
i u sredinu staviš žicu. Ali za ovo malo koliko nama treba i nožić i skalpel su dovoljno dobri....

[Mate]

..

S cim je najbolje/najbrze skinuti lak izolaciju s izvoda zice debljine oko 1mm? Po dvije takve su ovdje paralelno. Ja sam strugao nozicem, pa ide sporo...

Za deblju žicu može prvo i upaljač a onda fini brusni papir da skineš garež. Za tanju žicu , nasloniš na dasku i opet fini brusni papir pažljivo ne prejako preko kraja žice. Okreneš žicu malo lije malo desno i ponoviš s brusnim preko. Nježno!

[Dean]

Znam da se PVC izolacija skida zubima, a za lak ne znam
