DAH 2 -SN 003 - work in progress

[pamook]

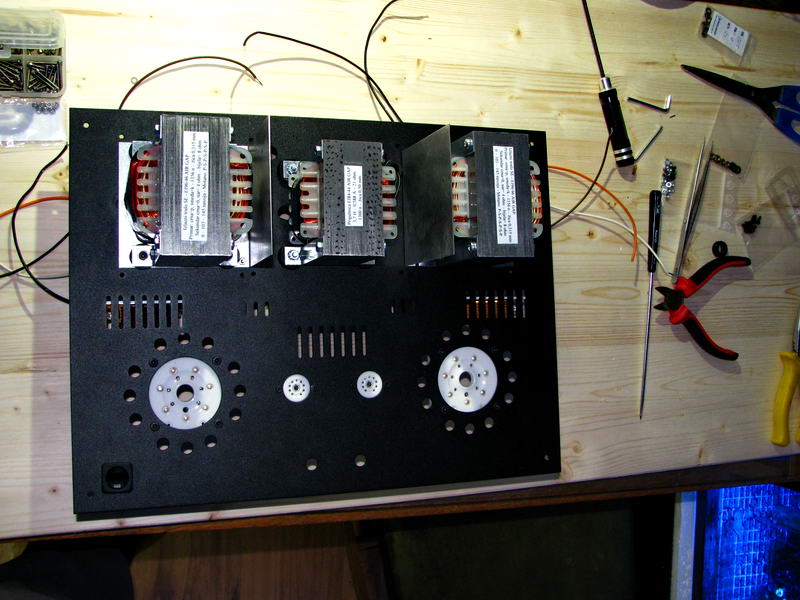

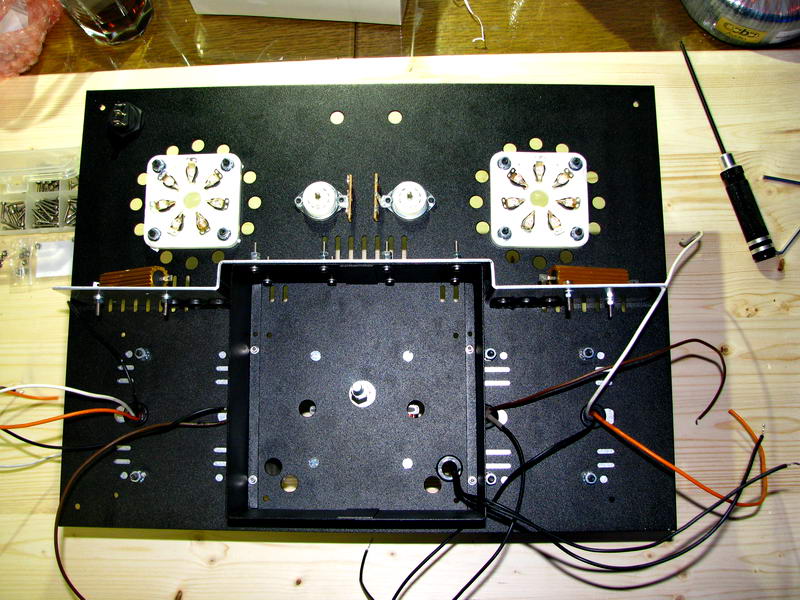

dvije za kraj, gornja i donja strana sa montiranim trafoima, prigusnicom i kutijom toroida...odoh sad po flaster, uspio sam se dernut odvijacem po palcu

[harkonen]

Znaš, kad te gledam kako ti ovo radiš i lijepo dokumentiraš, 'ajmo mi to tako napraviti da ja tebi pošaljem
za vikend redom slike (osim onih poslanih) i pojašnjenje što treba napraviti pa da ti to odradiš ovako
i tvoj SN003 bude ogledni primjerak za upute DAH-2. Ako treba pošaljem ti certifikat na kraju .
Odmah na početku, prekidač okrenuti tako da je led prema lampama, prema nazad i druga stvar, da li su ti
vijci na izlaznim trafoima dovoljno dugački da se na njih može staviti PCB isporavljača na gumenima odstojnicima?
Na oba izlazna trafoa?
Probaj što je moguće više sastaviti ovako na limu, bez kutije, bit će lakše kasnije, dakle polemiti sve žice na pločice
ispravljača i postaviti ih na mjesto, postaviti anodne CCS-ove na lim i zalemiti otpornike za paralelu ovom velikom te zalemiti žice odmah na njih dok su ovako. Također, bilo bi dobro odmah i staviti prekidač za selektor ulaza, na njega odmah polemiti vodove koji idu do činčeva kao i vezu na potenciometar te sastaviti kompletan ulazni stupanj
do veznog konda prije stavljanja kutije na lim. Tko ima deblje prste, za njega vrijedi po obavezno...

[pamook]

nekako sam i bio zamislio ovo kao fotoblog ili nesto toga tipa, jer obicno kad nesto radim i pravim obavezno nalupam brdo slika, cisto za svoj gust... a i ovako je puno lakse kad gro ociju i glava koje zasigurno razumiju i znaju puno vise nego ja sam VIDI sto sam eventualno sfusao ili pogresno ubacio... tako da... I would be honored

posalji sve sto mislis da bi bilo od pomoci, a ja ionako nastojim svaki slobodni tren zbrisat do radnog stola ne bih li malo cackao

sarafe cu sutra detaljnije "pogledati" i vidjeti kako sjedaju plocice na njih, od samog lima odstoje za visinu podloske i dvije matice, i ima jos mjesta za odignuti ih ... ako bas bude problem, ima se M4 imbusa pa cemo zamijenit

ovako sastavljano na limu mi je OK, jedino kako tezina raste tako se sve vise bojim za lim da ostane ravan i neostecen .... a pokusat cu cim kasnije stavit sve u drveni okvir jer sam siguran da bih ga u suprotnom uspio kvalitetno izgrebati unatoc svoj paznji, a ne da je fantasticno dobro finisiran, nego ladica do poda... prema tome, nadamo se izbjegavanju ogrebotina

uglavnom, potrudit cu se sve step-by-step dokumentirati, a ti samo udri sa naputcima, i mailovima... sve slike, cak i vece rezolucije, su svakako dobrodosle

[harkonen]

Dogovoreno, ti kreni po ovome zasad i ožičavati pločice, montirati anodne, prekidače itd.
Poslao sam bužire za navući na vodove svuda gdje prolaze uz višu temperaturu (podnožje 6c33),odnosno
za vod višeg napona, pa ih iskoristi....
Centralna točka mase je na prvom redu letvica na drajvericama do potenciometra, spoji ih jednom žicom
i na taj most će se lemiti sve mase. Odmah od toga prema srednjoj (koja je vijkom na podnožju lampe tj. šasiji)
stavi otpornik 10 ohm/3W.

[pamook]

yeff maffterh

[harkonen]

Evo ti slika (1000 riječi) za centralnu točku mase (crvena linija je žica na koju ćeš spajati sve mase)...
Ispod tog vijka malo izgrebi plastifikaciju da bude čvrst spoj sa šasijom.


[Klokan]

Gledajuci ove slike pamook iskren vam kazem da zavidim prvo na sredstvima ulozenim u amp iako nemate iskustva a ni znaja (isto kao ni ja) kao sto i sami kazete, drugo na detaljnom dokumentiranju prakticki svakog koraka te posebno na volji, zelji i iznad svega na upornosti i urednosti.

Keep it going i nadam se da cu ga vidjeti na TF ako se uspijem pojaviti

[pamook]

rgr that za masu, skuzio sam vec prije na slici, moram samo prvo plastifikaciju skinut radi kontakta ...

@klokan - slobodno na "ti", lakse je i brze...

pratit shemu i logicki sve povezat ne bi bio problem bez obzira na (malen) nivo znanja, nego bi ovdje bio megaproblem provest sve zice kako treba bez da se u (tom istom neznanju) ne izludim ... a iz iskustva znam da sve sto sam i 100 puta procitao, zaboravio sam u roku pola godine ako nisam imao prakticki kontakt s implementacijom procitanog, tako da mogu ja citat forum uzduz i poprijeko, s razumjevanjem ili bez, ali bez prakse - niente

thx za support, danas (nadam se) ide se jos malo prema kompletiranju

[tom_hifi]

Samo naprijed i hrabro. Ak je nešto nejasno, pitaj ovdje

[Master of Disaster]

Pratim temu i napredak sastavljanja...stvarno kapa dole Harkonenu i Deanu koji su odradili vrhunski posao...naravno da se i Pamook trudi i siguran sam da će finalni proizvod biti totalna perverzija...
BTW počeo sam štekati pare za DAH-2 kit...

Zar i ti sine Brute
