DAH-PSE-12W

[Kaligula]

Evo, pokušavam složiti simulaciju u PSUD-u za anodno napajanje izlaza 6P3S i susrećem se sa nekoliko nedoumica.
1. Ulazni podaci za transformator su sa naljepnice 2 × 330V - 0,25A. PSUD je preračunao 346,5V - 66ohm.
2. Upotrebljavam ispravljačice 5C3S, 2 komada, po dvije sekcije u paraleli, ali ih nemam ponuđene za odabir
u PSUD-u, pa sam odabrao 5U4-GX2. Pretpostavljam da je to odgovarajuće.
3. Sad se susrećem s problemom jer u svojoj shemi imam predotpore od 100ohm ispred svake anode ispravljačica.
Ovi otpori će sigurno oboriti napon na izlazu ispravljačica koji ne mogu prikazati u PSUD-u.
4. Nakon prvog CLC-a granam se u dva smijera sa RC za lijevi i RC za desni kanal što također ne mogu postaviti u PSUD-u.
Zato sam simulirao jedan RC sa strujnim potrošaćem I2 = 61mA. Ne znam jeli to u redu.
5. Constant current tap I1 mi je 1mA na otporu za pražnjenje kondenzatora. I2 i I3 su 60mA (6P3S) + 1mA (R).
6. Postavivši sve ovo imam poprilično visok anodni napon pa sam povećao otpor R1 na 1,2K da bi oboro napon na cca 330V.
Na otporu R1 imam pad napona od 73,2V odnosno P(R1) = 4,47W te bi on trebao biti snage 7 ili 10W. Možda bi bili pametno
iza ispravljačica ići sa (R)CLC, kako bi rasporedija snagu na više otpornika.

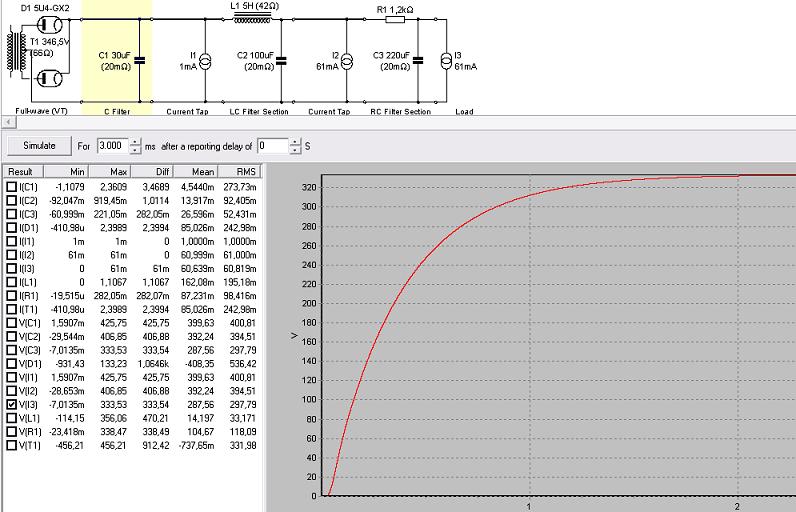

Evo i simulacije u PSUD-u:


[sstrsat]

2) Moze posluzit. Te ruske ispravljacice PSUD2 nima u svojoj bazi a eventualna greska ce se lako podesit otpornicima u filterima

3) Te otpornike imas i u PSUD2 mada se na shemi koju on crta ne vide. On uracunava ukupni otpor prije ispravljacice (otpor sekundara + preslikani otpor primara + zastitme otpornike) i navodi ih ka onu vridnost otpora trafa. Tako da tribas izmjerit otpore namotaqja trafa i dodat im vridnost zastitnih otpornika pa ti je to vridnost koju uvrstavas

4) Kad se napaja jednako grananje (stereo pojacalo) onda se za PSUD2 i uzima duplo veca struja a posli triba vodit racuna da otpornici u granama budu duplo veci od onih koji PSUD2 tako izracuna. Isto tako, izracunata vridnost kondenzatora se za svaku granu prepolovljuje i tako ti ostaju izracunate vridnosti ripplea

5) Ne slazu se shema i tekst. Ako su I2 i I3 grane za 6P3S i svaka od njih triba vuc 61mA onda to ovako ne stoji. Ovdi tribas maknut I2 a I3 povecat na ukupnu struju opbadva kanala (ovdi 122mA). Ako bi ostalo ovako kako je nacrtano bila bi napajanja kanala razlicita.

6) Ako ti je napon previsok, imas jedan elegantan nacin da izbjegnes veliko zagrijavanje otpornika a taj je da unisto filtera sa C-ulazom koristis filter sa L-ulazom. Naravno, sama takva izvodljivost zavisi od raspolozivog napona na trafu ali provaj to simulirat. Ako tribas skinut punih 70-ak V za dobit potribnu vridnost onda ce vrlo virovatno taj nacin ic. A osim toga, taj nacin znaci daleko manje strujne impulse kroz ispravljacicu a to je visestruko povoljno. I sa strane zivota ispravljacice i sa strane generiranja nezeljenih harmonika u samom trafu. Isplati ti se provat to razmotrit.

Promini malo postavke grafa. Stavi npr inrerval 200mS (umisto sadasnjih 3mS) i delay od nekoliko sekundi (npr 10 umisto sadasnjih 0). Time ces dobir graf u stacionarnom stanju (kad je ispravljac postigal pune vridnosti napona a na njemu ces imat nekoliko perioda dok sa sadasnjih 3mS ne bis imal niti jednu cilu poluperiodu.

[Kaligula]

Radija san sstrsate po tvojim smjernicama, ali imam još jedan propust!
Naime, izlazni stupanj mi je po dvije 6P3S u paraleli SE, svaka sa 60mA.
To je 60×4=240mA. A ja imam mrežni trafo 2×330V 0,25A. Kad to sve poslažem u PSUD,
napon mi podivlja. Zaključak ... neodgovarajući trafo?

[Khadgar2007]

moguće da je trafo preslab. Ti imaš 0,25A a treba ti 0,24A. Ja obično idem da imam jedno dva puta više rezerve, treba mi 1A a idem sa trafom koji može dati barem 2A.

[tom_hifi]

moguće da je trafo preslab. Ti imaš 0,25A a treba ti 0,24A. Ja obično idem da imam jedno dva puta više rezerve, treba mi 1A a idem sa trafom koji može dati barem 2A.

Tako je. Manje opterećenje, manje zagrijavanje, više rezerve, više sigurnosti, manje zujanja

Moj buffer troši 750mA za grijanje, a imam 2A na sekundaru.

[s@ki]

hmm.. a opet : prevelik trafo - previse zujanja

[joe dalton]

Radija san sstrsate po tvojim smjernicama, ali imam još jedan propust!
Naime, izlazni stupanj mi je po dvije 6P3S u paraleli SE, svaka sa 60mA.
To je 60×4=240mA. A ja imam mrežni trafo 2×330V 0,25A. Kad to sve poslažem u PSUD,
napon mi podivlja. Zaključak ... neodgovarajući trafo?

Trafo ti je ok. Imaš 2 sekundara, svaki po 0,25 A. Kroz svaki sekundar ide samo jedna poluperioda struje tereta.
Vjerojatno si nešto drugo fulao u simulaciji.....

Edit: Što su ti strujna trošila I1 i I2?
I možeš slobodno staviti prvi član RC umjesto C ako namjeravaš staviti otpornike iza katode ispravljačice.
A otpornike ispred anode pribrojiš na otpor trafoa kao što je Trsat napistao.

[Kaligula]

Strujni izvori I1 i I2 nisu mi strujni izvori nego sam mislija da tako mogu simulirati otprnike za pražnjenje kondenzatora,
kroz koje bi tekla struja od 1mA.

[joe dalton]

Strujni izvori I1 i I2 nisu mi strujni izvori nego sam mislija da tako mogu simulirati otprnike za pražnjenje kondenzatora,
kroz koje bi tekla struja od 1mA.

Zanemari to. Ti otpornici vrlo malo utječu, a takav prikaz može zbuniti simulator kod starta jer je napon još 0 a teče struja .
Ako ih baš želiš onda ih stavi sa nekim kašnjenjem.

[Kaligula]

Ako ih ubacim ili izbacim točno mi se odaziva voltaža na izlazu po cca 1V.
