DAH-PSE-12W

[Kaligula]

Poslao je livi i desni i vokal i satelite.

[Kaligula]

THX

[harkonen]

Dakle, uskoro ide i montaža? Hoćemo live streaming!

[Kaligula]

Je, iden po šperploču. Najprije ušporko.
Nego, ti si DAH-u svome Power trans stavija sa strane.
Ja bi u sredinu. Nekako mi je to vizuelno prihvatljivije.
Ispred njega drugi Power trans i opet ispred prigušnicu.
Nismo računali za prigušnicu za drivericu i headamp.
Shema ce biti skoro gotova sa Graetzom, pa CLC pa RC po kanalu.
Naknadno mogu frizirati sa prigušnicom.
A to je još jedan Alien na gornjoj ploči.

[Kaligula]

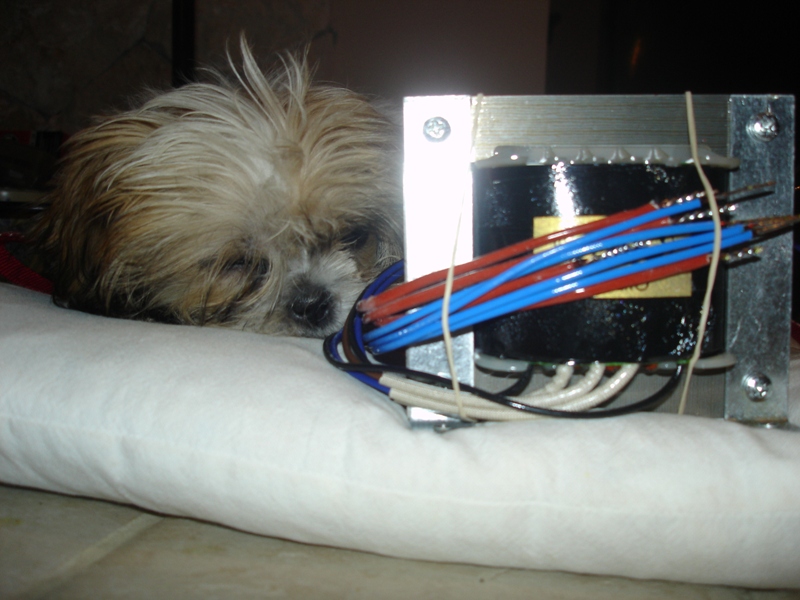

Kolarek mi je namota Power trans veći od mog cucka!!!


[Kaligula]

Россия жила

Stigli i ruski PIO.
A moran za poslon.

Tija bi prije dimenzioniranja i izrade kutije napraviti usporedbe za driverice 6N1P, 6DJ8 i 6N8S.
Kako sad iman one male anodne prigušnice volija bi se i s njima poigrati.
Što se tiće mjerenja, iman osciloskop, ali neman ton generator.
Možda, koliko-toliko, pomogne kakav software iz laptopa.
Mjerenja nisam nikad radija, nego sam samo čita na forumu.
Bit ću slobodan tražiti pomoć!

A sad na posa.

[Kaligula]

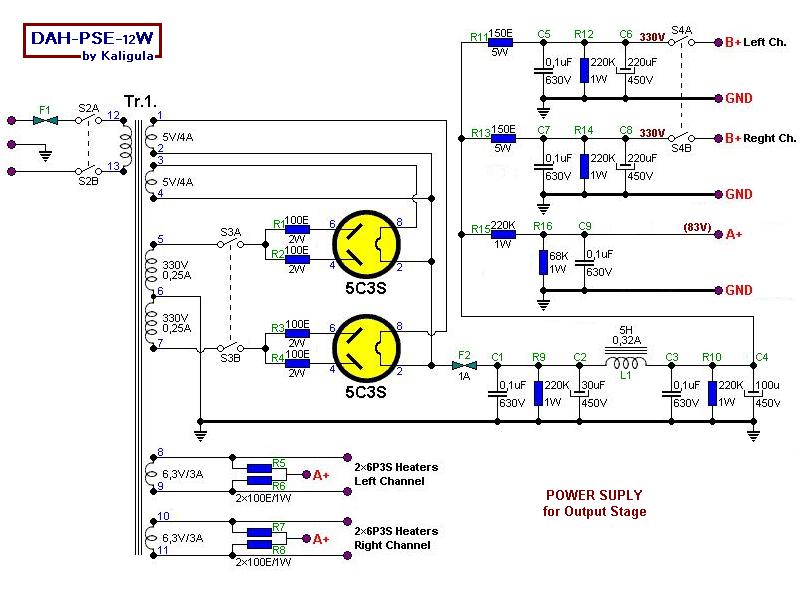

ilimzn, evo ispravljene sheme:


[Kaligula]

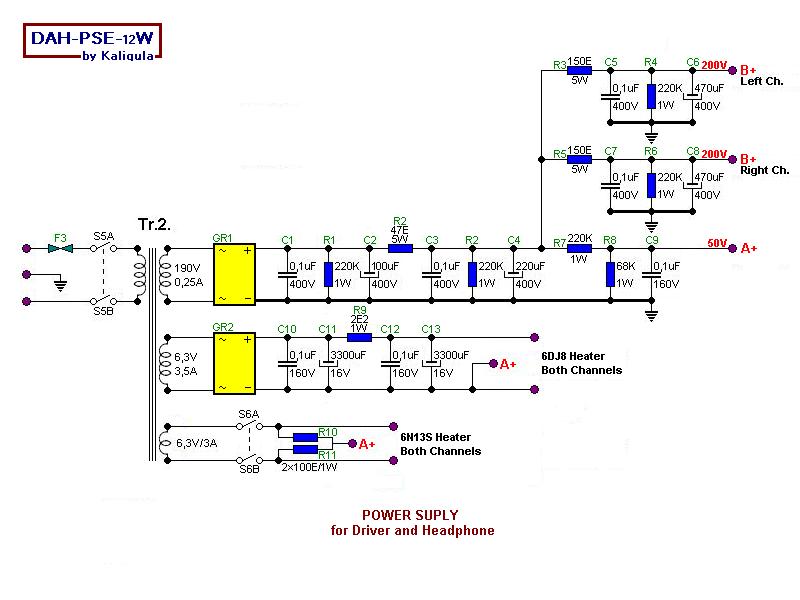

Evo i shema Power suply driverice i headampa.


[ilimzn]

Preporucam PSUD2 za eksperimente s ispravljacima, kako bi izbjegao korekcije u hodu. Sve sto je na shemi se moze staviti u PSUD ukljucivo grijace i samo pojacalo, program je stvarno vrlo upotrebljiv i prakticki se moze u potpunosti racunati na podudaranje rezultata s stvarnoscu ako se ulazni paramtri dobro upisu. Dapace, jedan nas clan je napisao i tutorial kako koristiti program.
Sto se tice parametara, trebat ce ti naponi na namotima trafoa u praznom hodu, te otpori namota, a ekvivalentni otpor zagrijanog grijaca za cijevi mozes dobiti kao napon grijanja / struja grijanja, koju pogledas u podacima za cijev. Samo pojacalo je SE pa je tako i struja potrosnje prakticki jednaka bias struji za obje cijevi skupa. PSUD podrzava 2 vrste trosila, otporno (npr za grijac cijevi) i strujno opterecenje (npr za pojacala), pa je tako sve te podatke lako direktno uvrstiti i u programu se igrati do mile volje s otporima i konndenzatorima, dok se dobije zeljeni rezultat.

[Kaligula]

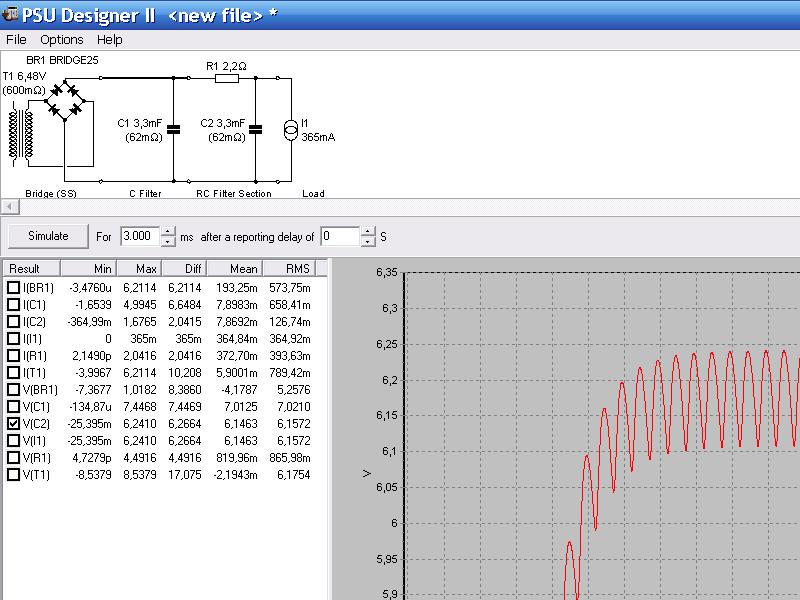

Evo, ovo je moj prvi uradak u PSUD.
Sekundaru za napajanje grijača 6DJ8 izmjereno:
U=6,48V; R=0,6Ohm
Graetz 25A
Za Rubycon elektrolite sam u jednom PDF-u našao za 3300uF/16V ESR=0,062Ohm
Otpornik 2,2Ohm/1W
Opterećenje 365mA


Napon na grijaču driverice bi znači bio U=6,175V
Izmjenična komponenta U=0,13V odnosno 2,1%.
Jel' to to?
