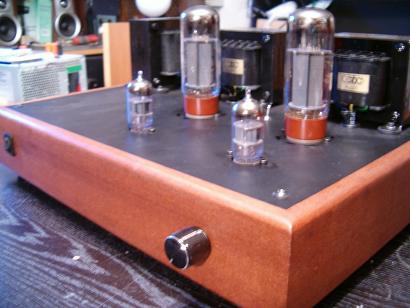

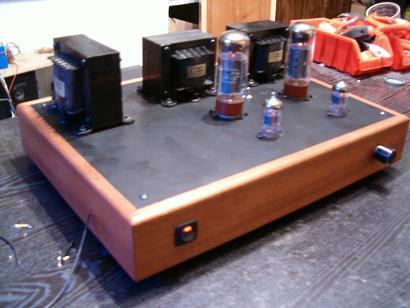

Naponi su u okviru proračunatog osim u slučaju 6n1p biasa, što me navodi da posumnjam da su rusi namjerno
lifrali pogrešne grafove u okviru borbe protiv imperijalističkog zapada
Dakle, na 177V na anodi donje triode je bias 2,75V , struja je dakle 5,8mA i što je također ok. Ništa nećemo mijenjati,
prednapon je dovoljan za očekivane maksimalne ulazne signale, a i radna linija je u linearnom dijelu karakteristike.

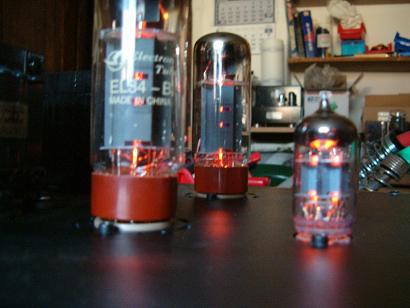

Bias izlazne lampe je 26V sa 380V na anodi, što dakle jamči za obje lampe takav nivo disipacije da ćete do retubinga oglušit.....
Svi naponi su navedeni prema masi, ne prema katodi.

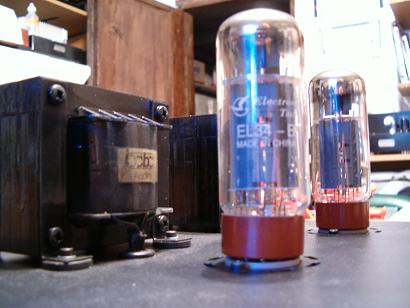

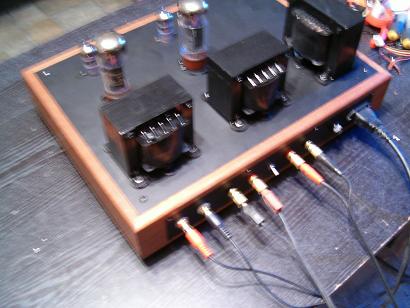

Trafoi su ispali dobro, već smo ih premjeravali i Kolarek je poslušao očigledno moja ponavljanja da bude pažljiv,
da pripazi i da sve napravi u dlaku isto da svi imamo iste trafoe.
Lagani pad počinje na 45kHz, strmije pada od 60kHZ, a na 85-90khZ je rezonancija i obrat faze što je pak dovoljno
visoko da nema interferencije sa višim harmonicima o čemu je nedavno također bilo riječi na forumu....
Naponi na opterećenju 8ohm su - Trioda 6,6Veff , a UL 7,59Veff ,
damping faktor kod triodnog moda je 3,7 a kod UL-a je 2,4 . Sve mjereno sa 1kHz 1Veff sinusa na ulazu,
a damping po metodi izlaznig napona sa i bez opterećenja.
Negativne povratne mimo samog povezivanja izlazne lampe u triodu i UL - nema.
Moram spomenuti da ovo nije clipping zona - ona počinje iznad 1,2Veff na ulazu i max snaga pojačala je
dakle nešto veća od ovih gore napona.
Bruma i šuma na do 100dB osjetljivosti praktično slušno - nema, što znači da ako primjenimo sve savjete koji su x puta
spomenuti, nećemo imati problema sa kasnijom detekcijom i otklanjanjem uzroka.
No nije zgore spomenuti - dobro zalemite sve spojeve, provjerite dvaput, vodove izmjeničnog napona odmaknuti i
križati pod pravim kutem sa vodovima pogotovo signala (a i vod mase je vod signala) , ništa ne ostavljamo za kasnije
jer znamo dobro, kasnije često nikada ne dođe ......
Evo malo i grafa:

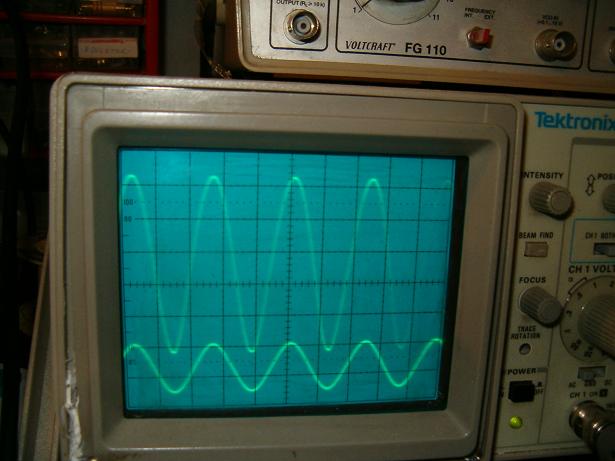

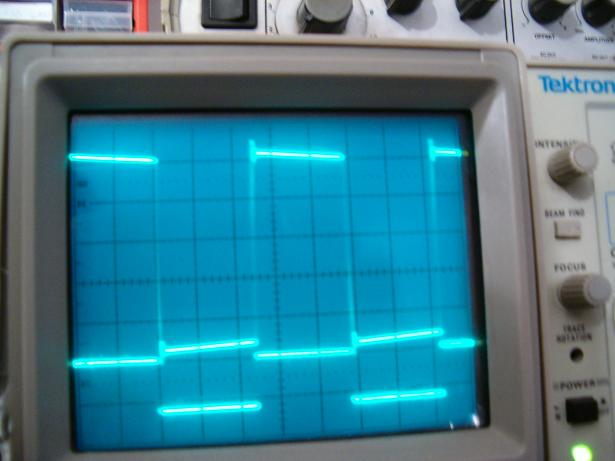

Prvo klasika na 1kHz sve opterećeno na 8ohm i 1Veff na ulazu, triodni mod....
- HPIM2574.JPG (48.76 KiB) Pogledano 8659 put/a.

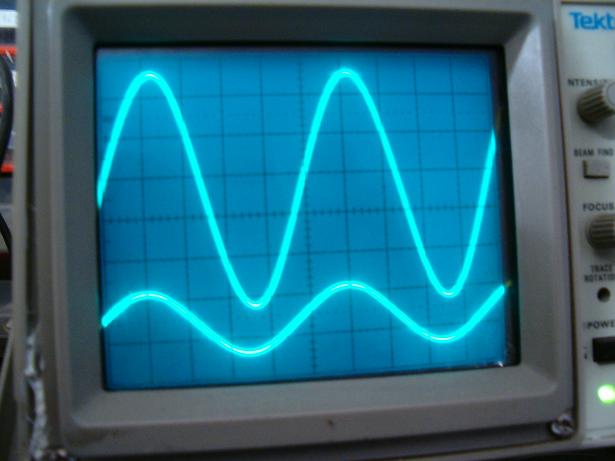

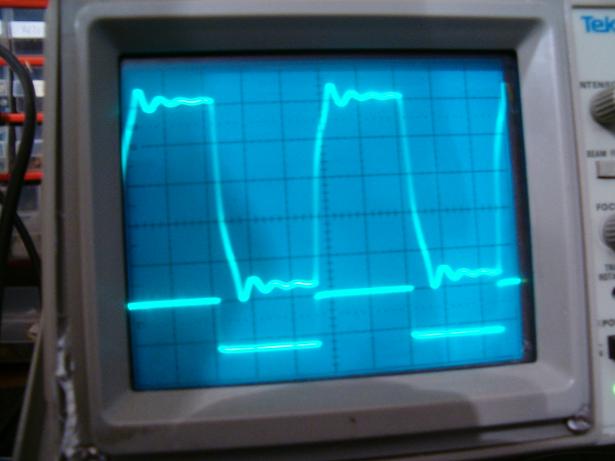

Ovdje vidimo mali ringing, ali kako se radi na skoro full snazi , kao i da ga nema - bravo Kolarek!
- HPIM2578.JPG (42.38 KiB) Pogledano 8659 put/a.

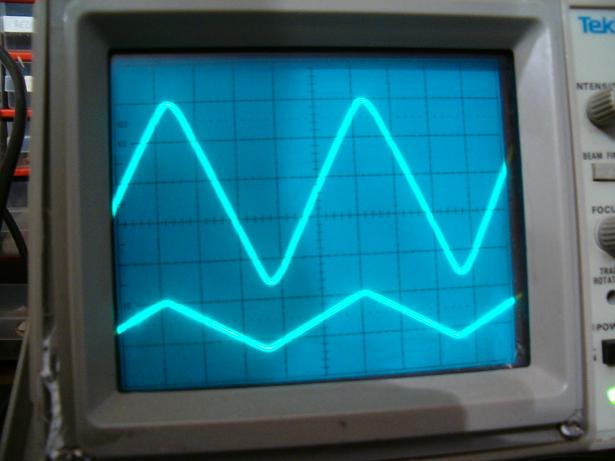

I sad malo "ozbiljnije" - 20kHz - tu padaju i najveći
- HPIM2579.JPG (41.71 KiB) Pogledano 8659 put/a.
- HPIM2580.JPG (42.24 KiB) Pogledano 8659 put/a.
- HPIM2581.JPG (40.77 KiB) Pogledano 8659 put/a.
Neka Vas ovaj gore izgled pravog kuta na 20kHz ne plaši, ovakav odziv pravog kuta je prilično dobar na
ovoj frekvenciji i začudili bismo se kad bismo premjerili malo neke SE ampove komercijalnog tipa,
a bez povratne veze kakav odziv imaju..... Iznenadili bi se.A mnogi i jesu. Neugodno.

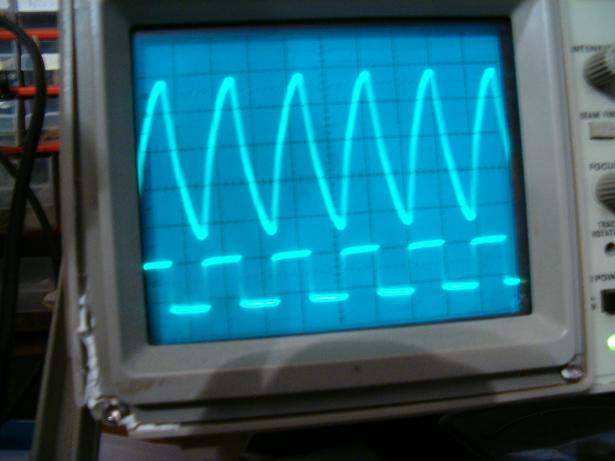

Moguće da na 20kHz imaju ono što mi imamo na 50kHz:
- HPIM2582.JPG (41.59 KiB) Pogledano 8659 put/a.
