Eto vidis. Svakom problemu se moze nac rjesenje

[harkonen]

Bravo.
Ovo je opet pokazalo da se neke stvari jednostavno "podrazumjevaju" i ne mogu se zaobići.
Vidiš kako smo ispočetka mislili na nešto drugo, te grijanje, te oscilacije, te položaj trafoa, a ripple u anodnom
naponu pod normalno smo smatrali dovoljno "malim" i već riješenim u samom ispravljaču....
Nemoj zaboraviti napraviti separaciju prema svakom kanalu, dakle, prvi otpor smanji na 150-180 ohm, a prema svakom kanalu stavi ovih 390ohm i kond... Također, prvi i zadnji elko slobodno paraleliziraj blokom, ako nećeš zadnje,
onda bar prvi svakako.

I sad malo uživaj u lampi! Naredba.

[Kaligula]

JEEEEE!

Blago meni kad imam VAS! THANK'S!

[harkonen]

A evo ti za tvoj prvi cijevni uradak, Kaligula, jedan lijepi smajlić!


[Kaligula]

A evo ti za tvoj prvi cijevni uradak, Kaligula, jedan lijepi smajlić!


Kako bi ove Sennhaiserice lipo svirale na mom ampu!

[joe dalton]

JEEEEE!

Blago meni kad imam VAS! THANK'S!

Koliko sam skužio sada imaš kombinaciju 6N1 kao drajverice i 6N13 u sljedilu.
Shema je sa 1. strane teme pretpostavljam i imaš vezni kond između anode 6N1 i mrežice 6N13?
Koji je napon na anodi 6N1? Koja je radna točka 6N13?
Kada si već digao sljedilo sa tom halogenkom na viši potencijal mislim da bi se vrijedilo još malo potruditi da se izbaci taj vezni kond.
Inače halogenka kao katodni otpor nema puno smisla.

[sstrsat]

Koliko sam skužio sada imaš kombinaciju 6N1 kao drajverice i 6N13 u sljedilu.
Shema je sa 1. strane teme pretpostavljam i imaš vezni kond između anode 6N1 i mrežice 6N13?
Koji je napon na anodi 6N1? Koja je radna točka 6N13?
Kada si već digao sljedilo sa tom halogenkom na viši potencijal mislim da bi se vrijedilo još malo potruditi da se izbaci taj vezni kond.
Inače halogenka kao katodni otpor nema puno smisla.

Iako bi se to ovdi dalo tako izvest, mislin da za tim nima neke potribe.
Da je driverica ostala ka na 1. stranici teme (ECC88) onda bi izbacivanje tog veznog konda imalo smisla ali kako vidin da je sad 6N1P onda bi njezinu radnu tocku tribalo skrojit po zahtivima biasiranja resetke 6N13 a to bi konkretno ovdi znacilo nesto manju struju kroz 6N1P (ona ipak za optimalni rad pita nesto vise napone nego ECC88). Kako ona mora gonit jos i poprilican ulazni kapacitet dvi paralelne 6P3S onda je pozeljno da dela sa vecim strujama.
Sad, ako su vridnosti komponenti ostale iste ka na shemi na 1. stranici i samo je ubacena 6N1P umisto ECC88 onda struja kroz nju virovatno manja nego ca bi bila kroz originalno planiranu ECC88 pa bi to islo bez da bude nekih zvucnih promina u odnosu na sadasnje stanje. Moc cemo tocnije ocjenit takvu varijantu kad Kaligula javi struju i vridnosti napona na anodi 6N1P i na katodnom otporniku 6N13 od 390 oma (na obadva kraja)

Halogenka inace nije bas bez smisla. Osim ca daje lipi vizualni efekt, ima oko nje malo vise toga. Kad bi ostal samo katodni otpornik kakav je sad (390 oma), opet bi tribalo ponistit dio napona na visokovatnom otporniku (opet halogenki? ) samo ca bi ona u tom slucaju bila u anodi (je da bi u tom slucaju uz dodatak jednog elka lipo posluzila ka dodatni filter za rasprezanje) ili bi tribalo drukcije dimenzionirat elemente oko 6N13 da ona prihvati veci napon ako bi se izbacila halogenka. To bi opcenito znacilo veci katodni otpornik koji bi opet disipiral poprilicu snagu tako da se termicki ne bi bas puno dobilo. Ustvari se termicki ne bi dobilo ukupno nista ako bi se zadrzala ista struja kroz cijev, samo ca bi ukupna disipacija bila drukcije rasporedjena i najvecim dilom bi se oslobadjala na samoj cijevi. Tako da bi zivot 6N13 virovatno bil kraci nego ca ce bit sa halogenkom.

Ima jos jedna stvar, impendancija 32-omskh slusalica ce u rezonanciji porast nekoliko puta i doc na vridnost koja je vrlo usporediva sa 390 omskim katodnim otpornikom (ili sa onim vecim koji bi tribal u slucaju izbacivanja halogenke). Kako slidila koja kriste cijevi sa malim mu nisu uopce neovisna od tereta nego njihovo "pojacanje" (ustvari slabljenje) ima itekakvu ovisnost o teretu onda je jasno da bi zvucnih promina bilo. Da li na bolje ili na losije, to moze najbolje odgovorit proba i rezultat ovisi od konkretnih slusalica i individualnog ukusa.

kako se vidi, prostora za eksperimentiranje ima poprilicno ali neka sad Kaligula prvo malo uziva u svom uratku (kako mu je harkonen vec "naredil" ) a za eksperimenti uvik ima vrimena posli ako bude zelje za njima

[Kaligula]

@daltone,
tija san odgovoriti na tvoj post, ali me sstrsat preduhitrija.

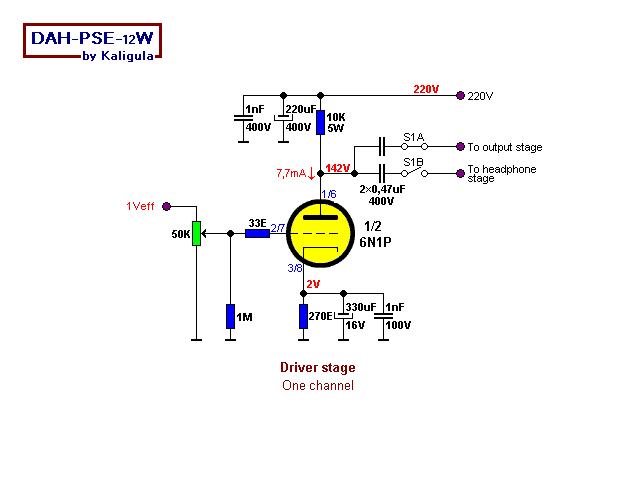

Evo sheme kako je spojena 6N1P i kako je spojena 6N13S:



Driverica je zadužena za PSE 6P3S-ice i 6N13S, i to "ili-ili". Moj DAH ima dva power transa jer je zamišljeno dok radi 6N13S kompletan power trans br.1 se gasi. Kad rade 6P3S, gasi se grijanje i napajanje 6N13S. Iz tog razloga su na izlazu iz drivera predviđena dva vezna konda. Upravo ovo je razlog zašto nebi iša na DC vezu kad i ovako radi dobro.
Što se tiće halogenke, ja je osobno ne volim viditi i zato ću je sakriti pod šasiju. Znam da je to disipacija topline, koju guram u kutiju, ali istu bi disipaciju ima i obični otpornik koji bi svejedno bija pod haubom. Nožice halogenke se ne mogu lemiti pa luster kleme odrađuju svoje, ali ja bi bija najzadovoljniji da nabavim adekvatnu kombinaciju otpornika, pa ću se i potruditi.

@sstrsat,

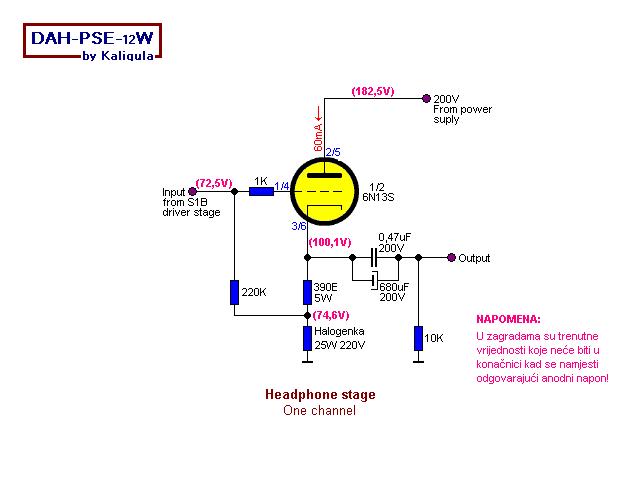

evo sam upisa u shemu 6N13S-ice i trenutne vrijednosti izmjerenih napona.
Trenutni anodni napon na 6N1P je 206,5V.
Znam da će sad slijediti izvjesna matematika, recimo: struja na 6N13S nije kako je predviđena 60mA, nego 65mA, itd, itd...
Ali, vidija si jućer da sam zanemarija stabilizaciju. Zato moram najprije nju dovesti u red (da osvitlan obraz).

[sstrsat]

Znam da će sad slijediti izvjesna matematika, recimo: struja na 6N13S nije kako je predviđena 60mA, nego 65mA, itd, itd...
Ali, vidija si jućer da sam zanemarija stabilizaciju. Zato moram najprije nju dovesti u red (da osvitlan obraz).

Ma nece, nima sad tu potribe za njom kad vezni kond ostaje. Da li struja kroz 6N13 iznosi 60 ili 65mA stvarno nima nekog znacaja pa nima ni potribe za nekim u dlaku tocnim izracunavanjem i finim tuniranjem. To je sve u okviru normalnih tolerancija, pogotovo kad uzmemo u obzir kolike su i inace staticke tolerancije medju ruskim cijevima.

Da, u ovakvoj koncepciji di se prebacuju i napajanja 6P3S i 6N13 sekcija stvarno ne bi imalo smisla ic na galvansku vezu drivera i izlaza jer bi onda 6N13 stupanj moral bit stalno ukljucen i kad delaju 6P3S pa bi bespotribno opterecival ispravljac.

Ali stavljanje halogenke pod sasiju ipak ne preporucam, oslobadjanje velke toplone u zatvorenom prostoru nikad ni bas pozeljno. Ako ti ona vec vizualno ne pase, mozda da uzmes one visokovatne otpornike koji su vec ugradjeni u rebrastim hladnjacima pa da ih stavis iznad sasije. Kako su ti hladnjaci najcesce boje zlata, takvi otpornici i dosta lipo izgledaju. Je da bi tribalo izolirat njihove dovode ako su iznad sasije ali nesto se oko toga moze smislit. Takvi otpornici su nabavljivi npr od Farnella - Alt Pro

[Kaligula]

Pripreman napajanje za 6P3S-ice, pa imam jedno pitanje:
Ovaj put sam lipo odradija PSUD. No, ako upalim ispravljč bez opterećenja ode teoretski izlazni napon sa 330V na 470V.
Kako su elektroliti 400V, hoće li biti dima ili praska?
