Hibrid, lampe i mosfeti

[joe dalton]

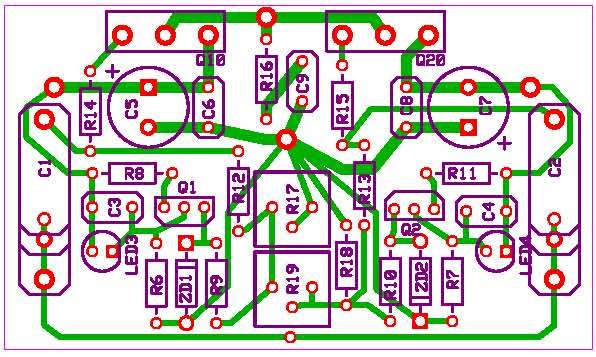

Kako je Grunf čini mi se prilično zauzet drugim obavezama, a i da neispadne da je sve na njemu, a da se mi ostali samo šlepamo, bio sam toliko slobodan da pokušam složiti pločici izlaza prema zadnje dostupnoj shemi.


Obzirom da nemam previše iskustva sa slaganjem pločica, dajem na ramatranje i prihvaćam prijedloge i sugestije pametnijih i iskusnijih.
Na pločicu sam ubacio i vezne kondenzatore.
Pločica je otprilike 7,5x4,5 cm.

[Khadgar2007]

Ovako nemam niti ja neke ideje osim savjeta da vodove koji idu ukosto voditi pod 45°,ali osobno mi se dopada dizajn. Da sada ne prelazim kroz cijelu temu i tražim šemu, pretpostavljam da su R19 i R17 višeokretni trimeri? Ako jesu malo im je čudan raspored nožica tj. do sada takve nisam vidio, znam za one 3 nožice u liniji(2,54 raster) i dugačke koji imaju nekako ovakav layout ako se ne varam: ° . ° kružići i točka su nožice trimera.

[joe dalton]

Ovako nemam niti ja neke ideje osim savjeta da vodove koji idu ukosto voditi pod 45°,ali osobno mi se dopada dizajn.

To ostavljam za završno ušminkavanje. Bitno da se definira raspored elemenata i vodova.

Da sada ne prelazim kroz cijelu temu i tražim šemu, pretpostavljam da su R19 i R17 višeokretni trimeri? Ako jesu malo im je čudan raspored nožica tj. do sada takve nisam vidio, znam za one 3 nožice u liniji(2,54 raster) i dugačke koji imaju nekako ovakav layout ako se ne varam: ° . ° kružići i točka su nožice trimera.

Trimeri nisu višeokretni, ali lako se ubaci i multiturn verzija.

[Khadgar2007]

Ja iskreno bilo gdje od sada pa na dalje guram multiturn, onih njesra piherovih mi je pun kofer a i preciznije je sa multiturnima.

[joe dalton]

Ja iskreno bilo gdje od sada pa na dalje guram multiturn, onih njesra piherovih mi je pun kofer a i preciznije je sa multiturnima.

Si probao Bourns?

[Khadgar2007]

ma nisam jer u chipoteci elmatisu ih nemaju a nije mi se dalo naručivati preko farnella(skupo). Nisam pogledao jel ih imaju na ebayu,ali čemu ako za bilo kakav bias mislim koristiti multiturn pa ih mogu gurnuti i bilo gdje drugdje.

[grunf]

Kako je Grunf čini mi se prilično zauzet drugim obavezama, a i da neispadne da je sve na njemu, a da se mi ostali samo šlepamo, bio sam toliko slobodan da pokušam složiti pločici izlaza prema zadnje dostupnoj shemi.


Obzirom da nemam previše iskustva sa slaganjem pločica, dajem na ramatranje i prihvaćam prijedloge i sugestije pametnijih i iskusnijih.
Na pločicu sam ubacio i vezne kondenzatore.
Pločica je otprilike 7,5x4,5 cm.

svaka čast na trudu ali ovi prijedlog pločice mi nije baš drag ,prvenstveno jer bi se na istoj pločici našlo +150,+50 i -50V ,i to sve vrlo blizu audio signalu, s tim da vezni blokovi ne staju u raster koji je priložen,kvalitetan polypropilen može biti i 5-6cm dug tako da to onda neće ličiti na ništa,ja ću i dalje vući svoje pločice kroz projekt jer je s njima pojačalo tiho u MHz području(bez ikakvog signala na ulazu na izlazu ima par mV 50Hz iz mreže ),a šta je u ovom slučaju najbitnije jer su svi korišteni elementi sposobni raditi u Mhz području,ali ću ih malo ušminkati tako da zadovoljimo sve stranke

[joe dalton]

@ Grunf - nemoj me krivo shvatiti, ne želim nametati bilo kakvo rješenje. Ovo moje je samo prijedlog. Po meni 150 V na pločici nije neki problem, ali ok. Vezni kondenzatori mogu na pločicu, a i ne moraju.

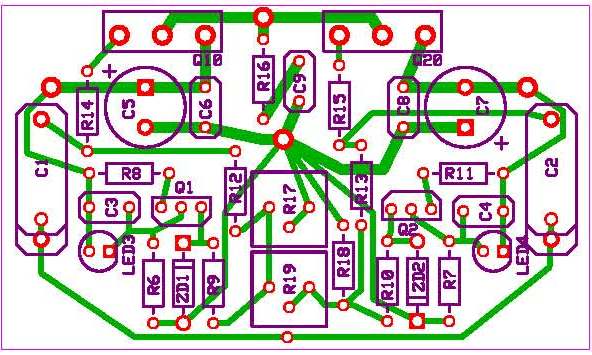

Evo i verzije za vezne kondenzatore s većim rasterom:

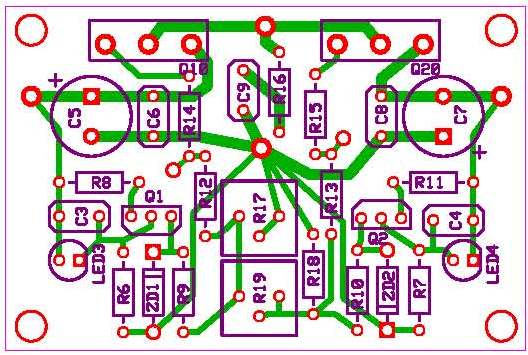

A evo i verzije gdje vezni kondovi idu van pločice (pojednostavljuje stvar):


Volio bi da se iznesu konkretne (tehnički argumentirane) primjedbe, ako ih ima.

[micro]

Da li su mozda izlazni tranzistori preblizu, ipak je ovo pojacalo u A klasi, takodje vecina koliko sam primjetio stavlja sire vodove gdje idu vece struje, izlazni tranzistori-zvucnik-kondenzatori.

U kojem je to programu crtano, ne lici mi na neki elektronski cad program?

[joe dalton]

Da li su mozda izlazni tranzistori preblizu, ipak je ovo pojacalo u A klasi, takodje vecina koliko sam primjetio stavlja sire vodove gdje idu vece struje, izlazni tranzistori-zvucnik-kondenzatori.

U kojem je to programu crtano, ne lici mi na neki elektronski cad program?

Ne vidim problem u blizini izlaznih tranzistora. Idu na isti hladnjak i po meni bi trebali biti što bolje termički vezani.
Vodovi kojima idu veće struje su 0,05" što bi trebalo bez problema nositi do 2A.
Crtano je u EspressPCB. Slika je malo mutna jer je printano u pdf pa prebačeno u jpg, a pločica je prilično sitna (6,5x4,5 cm).
