DAH-PSE-12W

[Khadgar2007]

Ako grijanje nije dignuto onda bi tu mogao biti problem bruma. Digni to i reci javi rezultate.

[harkonen]

Radi se o katodnom sljedilu i tu je katoda dosta iznad potencijalne nule tako da u odnosu na obje lampe pogledaš da se
ne premaši napon katoda-grijač i referenciraš ne na 50V kako kažeš nego koliko treba da budeš malo iznad katoda, a opet
unutar dozvoljenog....
U slušalicama se čuje i ono što na zvučnicima ne bi. Zato se i kaže - akustička lupa.
Jesi odvojeno spojio katodne mase pa tako posebno na zajedničku točku? I u nju spojiti minus napajanja?
A masa na ulaznom potu posebno do te zajedničke točke? Ne zaboravi da masom teku struje, a na masi katode
izlazne lampe i poprilična. Ne želiš je na ulazu.
Dah1 - upute, stranica 5. Sve će ti se samo kasti....

[sstrsat]

Evo, potrošija san teke vrimena da nađen odakle brum. Nisan još naša. Prova san ubaciti još jedan RC. Neznatno bolje. Skoro ništa.
Međutim kad uhvatim 6N13S rukom brum se smanjuje. I još nešto, grijanje ide direkt iz trafa bez 100ohma + 100ohma podignuto na 50V.
Taj dio nisan izveja. Može li to biti razlog?

Moze. Pogotovo ovdi di izlazna lampa dela ka slidilo pa joj katoda nije na masi. A slusalice su zajebane, na njima se brum cuje puno vise nego na zvucniku tako da u ampu za slusalice triba tim detaljima posvetit paznju.

Ako ne skines brum sa time, triba ic redom da se najde uzrok. Ovo smanjivanje bruma kad uvatis 6N13 rukom ukazuje da bi mogle postojat odredjene nestabilnosti. Ima li njezina resetka grid stoper i ako ima koje je vridnosti? Slidila bez stopera znaju zadat glavobolje. Je da su ovdi cijevi vrlo malog faktora pojacanja ali nije ni skroz nemoguce. Ono ca mnogi neznaju je da se ako dojde do osciliranja slidila to vrlo cesto manifestira ka pojava bruma mada su oscilacije obicno na vrlo visokim frekvencijama. Jebiga, kros modulacije izvode svoje i medju njihovim medjusobnim produktima ima i takvih koji se cuju ka brum.
Generalno je dovoljno stavit propisni grid stoper da se to sprici.

A brum moze bit i iz prethodnog stupnja. Za to ustanovit potribno je odspojit vezni kond sa anode prethodnog stupnja i taj odspojeni kraj vezat na masu preko otpornika od par kilooma. Ako ovako brum nestane onda je problem u ulaznom dilu pa izlazni vise ne triba gledat.

Korak po korak, nac ces mu uzrok

[Kaligula]

Kad sam danas sluša mjuzu ustanovija san da je brum isti bez obzira na nivo ulaznog signala. Kako pojačavam pot brum se ne pojačava nego je uvik isti.
Zato sam već i eliminira 6N1P i taj stupanj potpuno odvojija. Sad radi samo 6N13S. Podiga san napon grijanja na 50V. Isti je brum. Moram spojiti ulaz priko otpora na masu jer on mi visi u zraku.
@harkonen, čita san upute za DAH-a.
Grid stoper je 1K, ali je na PCB-u, pa 5 cm žice do lampe. Stavit ću ga direkt na lampu.

[harkonen]

Ajde još vidi kako ti stoje trafo ili prigušnica u odnosu na headamp (vodove signala, vezni kond, lampe) ,
da mu nisu blizu ili preblizu, čak.... mlijeka mi u prahu.
A brum je 50 ili 100Hz? Pomoglo bi, znaš?

[sstrsat]

Grid stoper je 1K, ali je na PCB-u, pa 5 cm žice do lampe. Stavit ću ga direkt na lampu.

1K bi tribalo bit sasvim dovoljno. Stavi ga cim blize lampi pa cemo vidit.

malo toga je jos ostalo ca bi moglo uzrokovat brum. Izlazni stupanj je sad odvojen pa ako bude brujil kad stoper priblizis cijevi i kad je vezni kond preko otpornika na masi onda nije nemoguce da je problem u samoj cijevi (znaju ruskinje koji put izvodit svakakve kerefeke). To bi se najlakse ustanovilo privremenim spajanjem grijanja na neki DC izvor, akumulator ili stabilizirani ispravljac.

Ali brum moze dolazit i sa anode. Ajde spoji skop na anodu i na AC podrucju vidi da li na njoj imas ripplea. Imaj u vidu da ovdi moras imat vrlo cist napon jer bi i ripple od svega 1mV na anodi vrlo virovatno bil dobro cujan ka brum u slusalicama (zavisno naravno od njihove ositljivosti). Tako da stori oscilogram ripplea i na anod i na katodi.

[Kaligula]

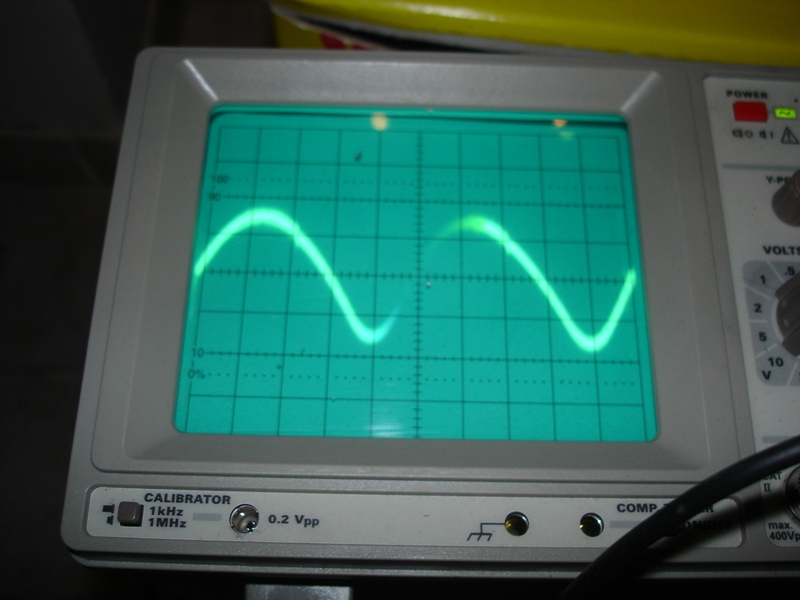

Evo brum:


VOLTS/DIV. = 20mV
TIME/DIV. = 2ms

[harkonen]

Vađavao sam i komercijalnih uređaja sa lošijom sinusoidom signala....

[sstrsat]

Zaboravi grijanje, stopere itd. To ca ti bruji nije induciranih 50Hz nego cisti 100Hz ripple iz ispravljaca. Ako je ova slika sa anode, tu imas nekih 60mVp-p. Na djelitelju [unutrasnji otpor cijevi / impendancija slusalica (na 100Hz)] ce oslabit ali na katodi ces ga u najboljem slucaju imat barem 20% od ovog iznosa. A to bi znacilo vise od 10mVp-p i to ce se u slusalicama cut ka poprilican brum.
Jos gora situacija je ako je ovo slika sa katode

Na kojoj strani teme je shema ispravljaca? Tribat ce i na njegovom filteru uzet oscilograme i provjerit izracun. A mozda je neki od elka u prekidu

[sstrsat]

Vađavao sam i komercijalnih uređaja sa lošijom sinusoidom signala....

Ovo je ustvari zubatoida
