DAH - 2 (kit i upute)

[harkonen]

50W otpornik možeš staviti na L Al profil koji ti stane dimenzijom u kućište na istu poziciju i namontiraj ga
tako da su ti rupe za hlađenje ponad njega, staviš male distancere između profila i gornje ploče pa neka se onda
grije koliko god hoće.
Ako ti je amp dakle bez bruma samo ti ostavi AC grijanje, i meni je draže tako, ja sam DC predvidio samo zbog
sigurnosti da i oni manje iskusni imaju manje problema sa brumom, ali očigledno ne mora tako biti.
Za sada i ne moraš mijenjati drivericu, točno tako, prvo malo poslušaj amp i kako će se nakon 100-njak sati 6c33
formirati i stabilizirati, vjerujem da ubavi cijevni saund bude još i bolji....

[pamook]

evo izmjerio i kod mene, sa lampama 5.7V na drivericama, 6.45 na babooskama

doture, sto mi je cinit?

spojit grijanje driverica drito na sekundar kao i grijanje babuski, a ispravljac ostavit nek radi samo zbog LEDica?

[harkonen]

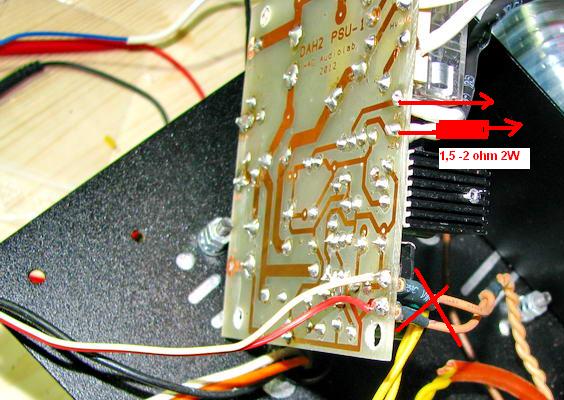

Žice koje ti vode prema grijanju driverica odspoji sa pločice i spoji direktno na pločici gdje dolazi
i sekundar trafo ali u seriju sa grijačima staviti 1,5-2ohm/2W (ili dva po 1W u seriju) .
Ispravljač ti mora normalno raditi i za anodni delay. On će sada imati "normalni" napon, a budući
kitovi će imati veći napon na sekundaru pa time i zadržati dovoljnu razliku za drop na standardnom
regulatoru i pri opterećenju.
Ovako:


[pamook]

Thx, ucinim tako

[Edison]

Ja sam koristio otpornik od 2 Ohma, tj. u svaku zicu po jedan od 1 Ohm. Imam na driverici 6,05V sto je dovoljno, jer kad sam mjerio mrezni napon je bio 219V. Inace, cijevi koje se griju na 6,3V ja volim grijati na 6,1-6,2V.

Cini mi se da u Holexu imaju regulator LM-2940CT-5, to je low dropout regulator za 5V. Dodaju se dvije male diode u gnd nozicu i dobije se stabilizirani napon od 6,2V. Pad napona na 2940 je ispod 1V, a standardnom 7806 je pad napona 2V. Tu bi se dobilo to sto nam nedostaje. Jedino, regulator je za 1A, a dvije lampe trose 600mA i relej oko 70mA, dok radi... Malo je to na knap... Mogu probati, ali mi se cini da cu ostati na AC grijanju...

Kod prelaska na AC grijanje, trebalo bi staviti i dva otpornika od 100 Ohma i njihov spoj spojiti na tocku dizanja napona (45-50V). Ja to jos nisam napravio, ali i bez toga dobro radi...

[pamook]

ova dva od 100R medjusobno u seriju ili u paralelu? Ubacim ih na onaj kratkospojnik i mir... isto trebaju bit watt ili dva?

[harkonen]

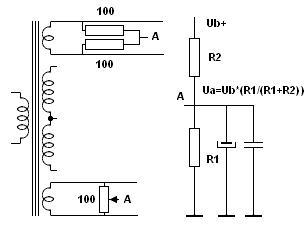

'vako, ba :


A disipacija ovisi o naponu grijanja, za 6,3V je dovoljno i 0,5W, no za 12,6V to je 1W,
preko toga napona je razumno povisiti vrijednost otpora više nego snagu...

[pamook]

mislio sam da sam skuzio, al sad mjkemi ne znam ni di sam magarca veza`

nasao dva otpora od 3R 2W i spojio ih u paralelu, izmjerio, kaze 1.5R i to je OK.

zalemio tu skalameriju na jedan vod AC grijanja, pa iza otpora na jenu zicu do driverica, drugu zicu spojio na slobodan vod od AC grijanja (bez otpora, jel) i to je to...

i brumi...

ne jako, al prije je bio tih ko sarkofag...

sad onaj zanimljivi dio - ova tvoja shema :

dolje je sekundar grijanja driverica, znaci trebam ga "premostit" sa jednim 100R otporom i onda vodit na graetz?

a ono gore mi tek nije jasno, nije se spominjalo da trebam kemijat oko sekundara grijanja babuski? Ili je to samo pokazno kako se radi i racuna?

my brain hurts, again

[harkonen]

Ma jok, to su ti dvije verzije istog, s tim da se pot (trimer) stavlja najčešće kod direktno grijanih
katoda da se fino izbalansiraju naponi u svakoj polovici i time ponište, a kod tvog slučaja ćeš staviti ovo gore
na shemici.

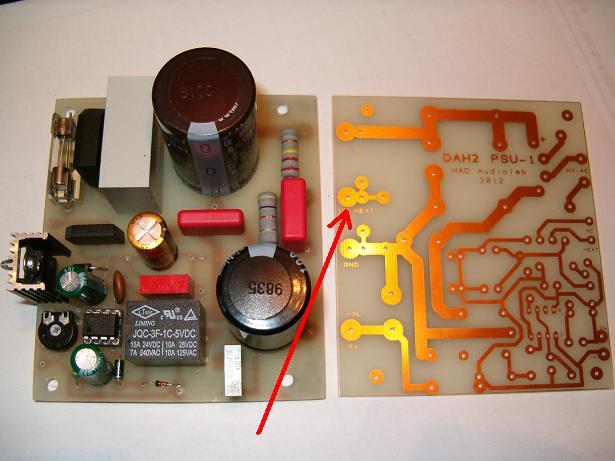

Sa svake žice grijanja driverica jedan od 100ohm pa tu zajedničku točku spoji u točku gdje prikazuje slika, ali
ako imaš već spojenu žicu na tu točku na pločici, sad je pravo vrijeme DA JE SKINEŠ i staviš na spojište
tih otpornika. Inače je ta točka bila spojena (ili jest) sa jednim od polova isporavljenog napona. Ako je tako, makni je.
Brum će ti se time značajno utišati. No to nije dovoljno, kod AC grijanja posebice, dobro bi bilo pogledati i da ti žica
grijača ide odmaknuta od vodova gdje imaš signal. Ako već mora ići oko njega, neka ti vodovi nisu paralelni.


[Mate]

uhh. Harky postaješ kao Toyota.
Razmišljaš li o vraćanju para i hoće li kupci morat u servis na patchiranje
