DAH 2 -SN 003 - work in progress
Re: DAH 2 -SN 003 - work in progress
Postao/la pamook » 04 tra 2012, 19:58
da, primar - sad kad je psu-2 plocica okrenuta za 180, taman fali 10ak cm za provest zicu okolo, ovako dosegne ali bi isla direktno preko polovice toroida, ne da se sakrit sa strane
....nemoj Sirogojno, ja ću....
-
pamook - Postovi: 1007
- Pridružen/a: 19 kol 2011, 20:39
- Lokacija: Vinkovci, predgrađe periferije, Utopija
Re: DAH 2 -SN 003 - work in progress
Postao/la pamook » 05 tra 2012, 20:19
update.... opet se malo lemilo i vuklo zice
PSU-2 plocica, nakon produzenja zice primara desnog izlaznog trafoa, vise nikakvih problema... montirano, pregledano da nema negdje dodir s okolinom, i cini se sve OK
PSU-2 plocica, nakon produzenja zice primara desnog izlaznog trafoa, vise nikakvih problema... montirano, pregledano da nema negdje dodir s okolinom, i cini se sve OK
- Privitak/ci
-

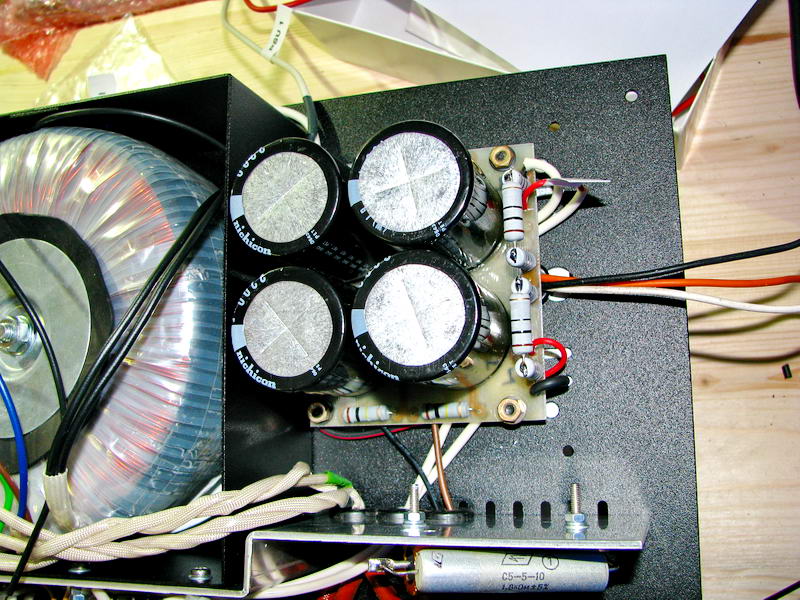

- CCS-i s unutarnje strane, primar(i) izlaznih s vanjske
- IMG_8239.JPG (144.56 KiB) Pogledano 3089 put/a.
-

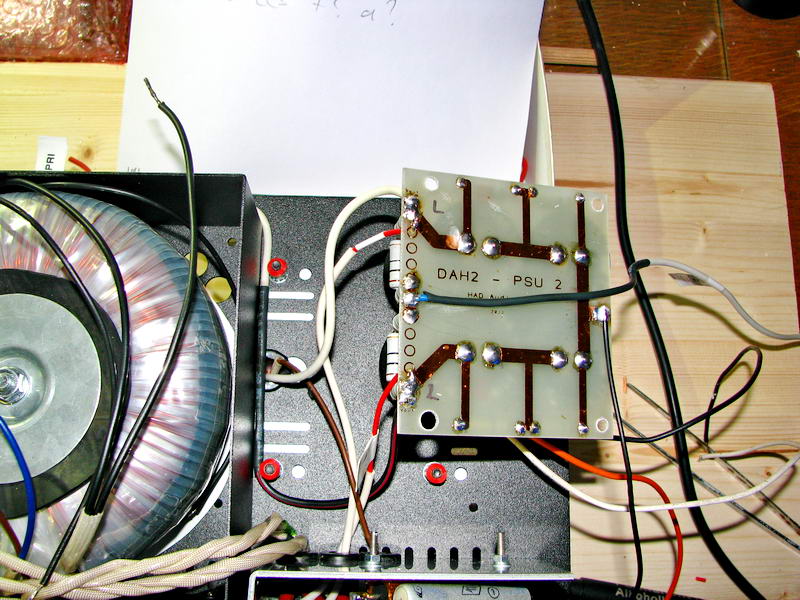

- masa i vod prema PSU-1
- IMG_8238.JPG (128.99 KiB) Pogledano 3089 put/a.
....nemoj Sirogojno, ja ću....
-
pamook - Postovi: 1007
- Pridružen/a: 19 kol 2011, 20:39
- Lokacija: Vinkovci, predgrađe periferije, Utopija
Re: DAH 2 -SN 003 - work in progress
Postao/la pamook » 05 tra 2012, 20:26
Priprema za lemljenje na PSU-1.... pun kua zica, srecom sve obiljezeno na onoj slici koju stranicu prije
/edit - prva slika, vijak koji drzi crni mali hladnjak je bio virio jedno 2-3mm pa ga je trebalo odsjeci da ne dodiruje kavez toroida...
/edit - prva slika, vijak koji drzi crni mali hladnjak je bio virio jedno 2-3mm pa ga je trebalo odsjeci da ne dodiruje kavez toroida...
- Privitak/ci
-

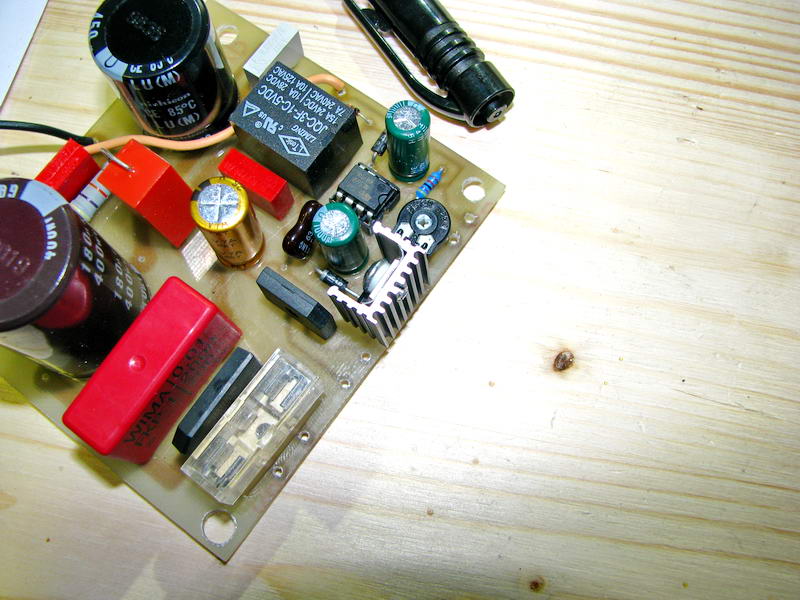

- prosirene rupe na plocici PSU-1
- IMG_8242.JPG (102.74 KiB) Pogledano 3087 put/a.
-

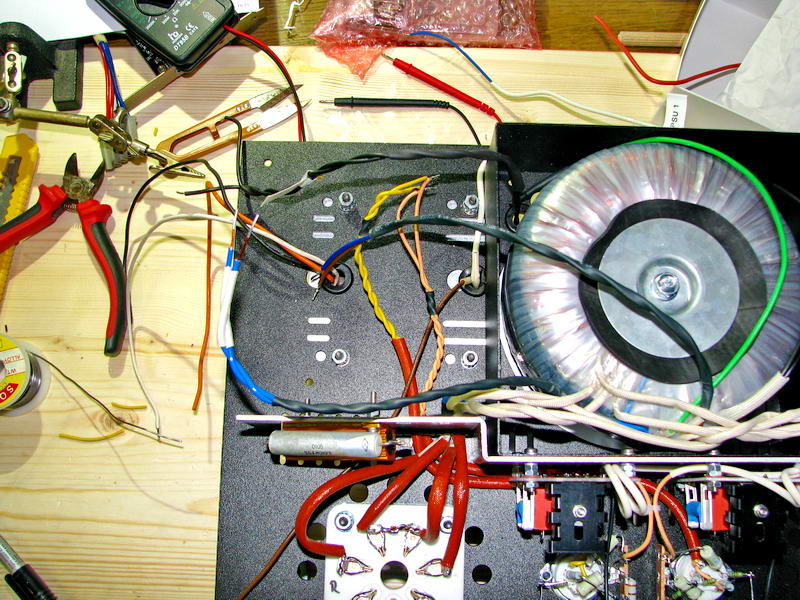

- blankirani i pripremljeni kablovi za PSU-1
- IMG_8244.JPG (153.9 KiB) Pogledano 3087 put/a.
Zadnja izmjena: pamook; 05 tra 2012, 20:41; ukupno mijenjano 1 put/a.
....nemoj Sirogojno, ja ću....
-
pamook - Postovi: 1007
- Pridružen/a: 19 kol 2011, 20:39
- Lokacija: Vinkovci, predgrađe periferije, Utopija
Re: DAH 2 -SN 003 - work in progress
Postao/la pamook » 05 tra 2012, 20:32
vodovi sa toroida uvuceni u buzir, na krajeve stavljen silikonski pa podvucen pod termobuzir da se ne moze micati i pobjeci prema gore, eventualno ogoliti kontakt... zalemljeni tanki kablovi za napajanje LEDice na prekidacu... sve pobuzirano i osigurano, na prvoj slici vidljiv kratkospojnik na plocici
- Privitak/ci
-

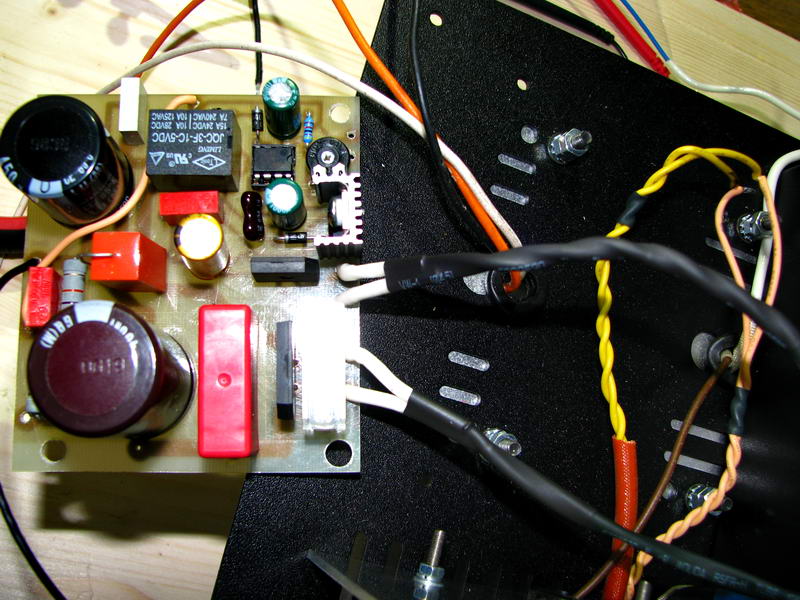

- kratkospojnik, narandzasta zica
- IMG_8245.JPG (118.13 KiB) Pogledano 3085 put/a.
-

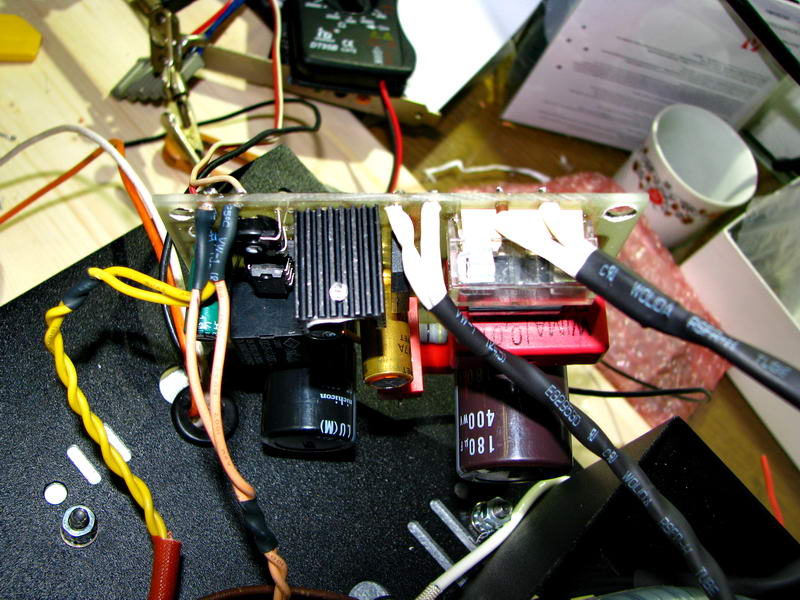

- s lijeva na desno - DC grijanje driverica, AC grijanje sa toroida (7.5V) i 235V AC sa toroida
- IMG_8256.JPG (122.44 KiB) Pogledano 3085 put/a.
-

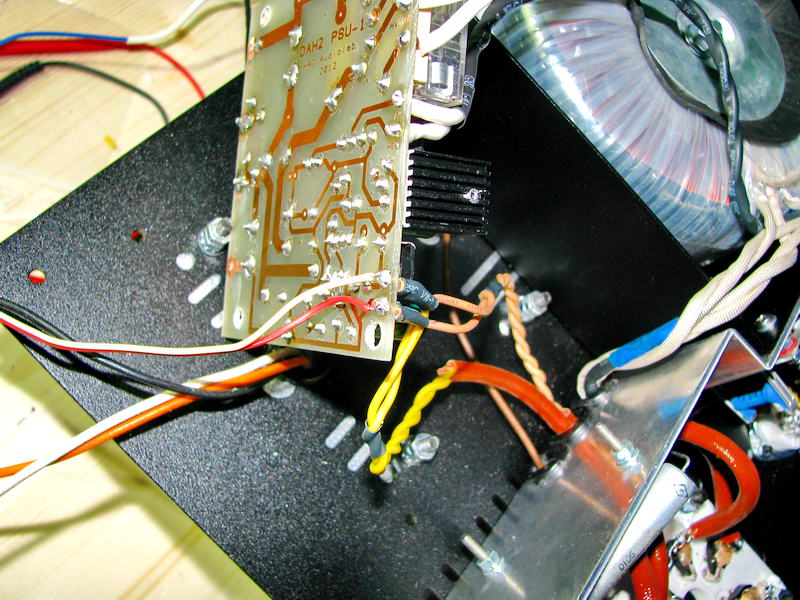

- zalemljene zice za LED-icu u prekidacu, paziti na polaritet
- IMG_8253.JPG (133.11 KiB) Pogledano 3085 put/a.
-

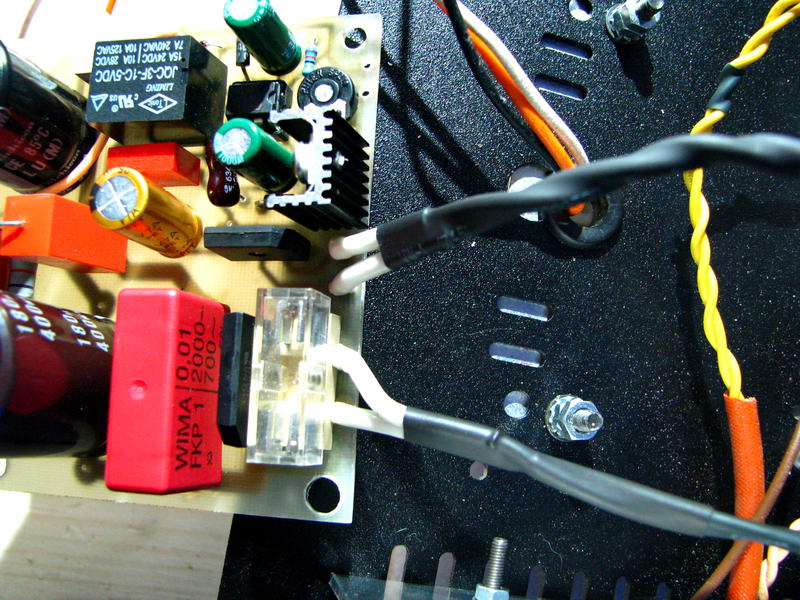

- IMG_8248.JPG (138.08 KiB) Pogledano 3085 put/a.
Zadnja izmjena: pamook; 05 tra 2012, 21:24; ukupno mijenjano 2 put/a.
....nemoj Sirogojno, ja ću....
-
pamook - Postovi: 1007
- Pridružen/a: 19 kol 2011, 20:39
- Lokacija: Vinkovci, predgrađe periferije, Utopija
Re: DAH 2 -SN 003 - work in progress
Postao/la pamook » 05 tra 2012, 20:36

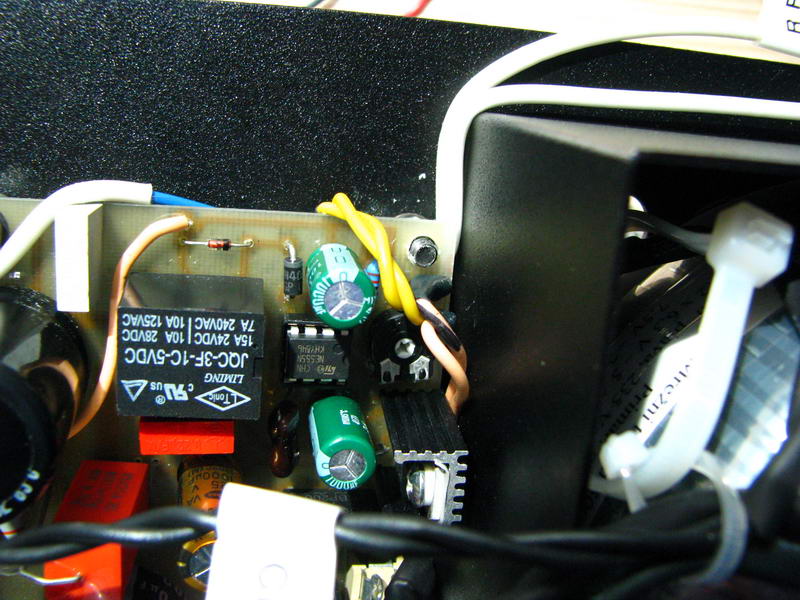

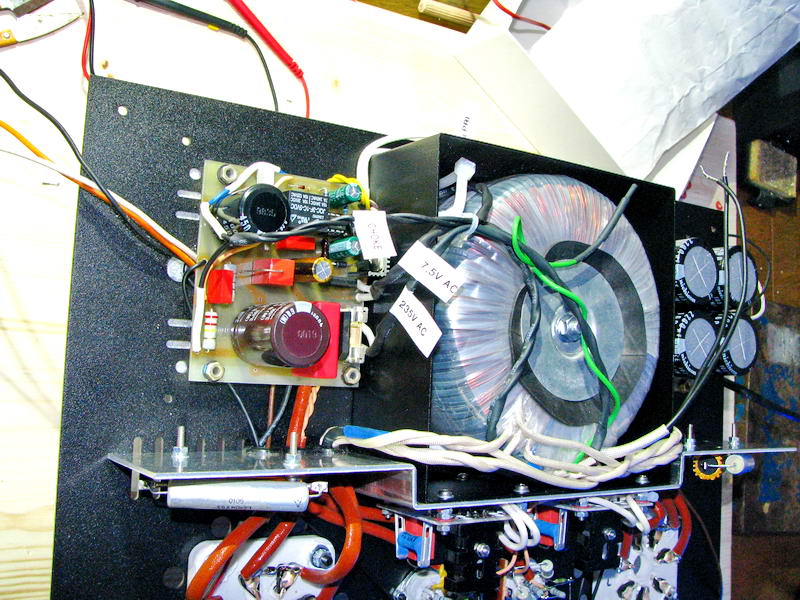

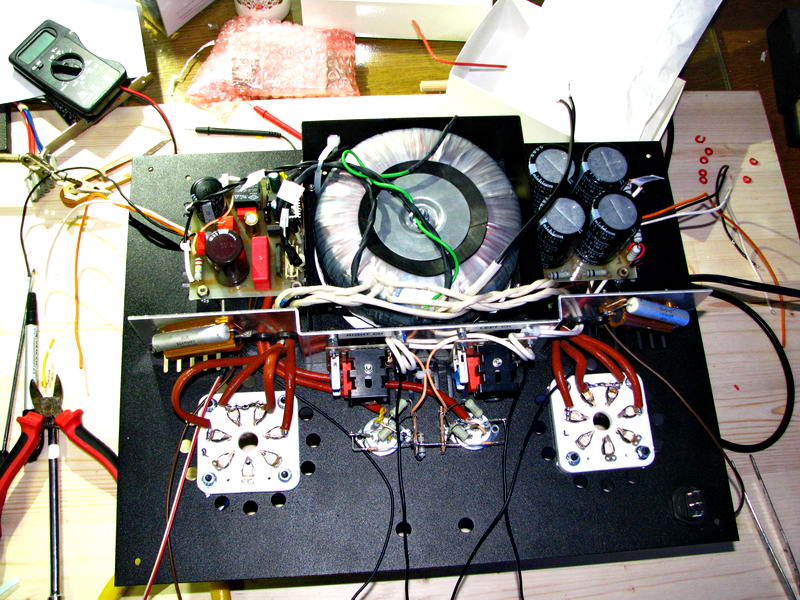

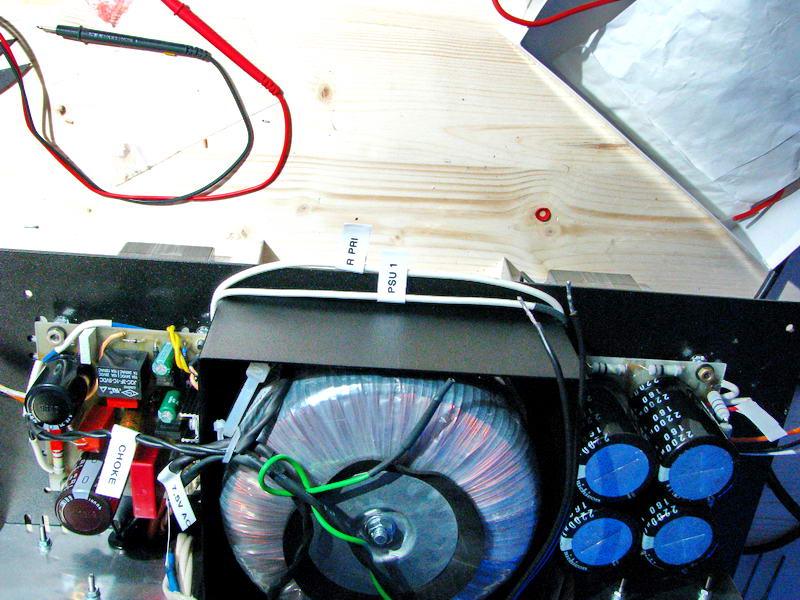

i konacna montaza, povuceni vodovi prema naprijed za LED i masu, bit ce uvuceni u buzir kad se bude radilo i spajalo... gore desno na plocici nije stavljena matica jer nisam nasao M4 plasticnu, ali zato sam nasao M5 jedno 100 kom
... vod od grijanja driverica je pre blizu da bi se stavila podloska i matica, ici ce samo matica, cim ju nadjem (plasticnu)...
... vod od grijanja driverica je pre blizu da bi se stavila podloska i matica, ici ce samo matica, cim ju nadjem (plasticnu)...- Privitak/ci
-
- IMG_8303.JPG (110.25 KiB) Pogledano 3080 put/a.
-
- IMG_8302.JPG (114.52 KiB) Pogledano 3080 put/a.
-
- IMG_8299.JPG (140.79 KiB) Pogledano 3080 put/a.
-
- IMG_8297.JPG (139.5 KiB) Pogledano 3080 put/a.
....nemoj Sirogojno, ja ću....
-
pamook - Postovi: 1007
- Pridružen/a: 19 kol 2011, 20:39
- Lokacija: Vinkovci, predgrađe periferije, Utopija
Re: DAH 2 -SN 003 - work in progress
Postao/la pamook » 05 tra 2012, 20:39
Bilo je .... zabavno
da, jos su zalemljeni vodovi sa anodnog ccs-a na otpore i kablovi su jos malo povezani i ucvrsceni sa plasticnim stezaljkama... zelena zica 245V sa sekundara je zasticena sa oba buzira i imobilizirana... mislim da je to to za danas
da, jos su zalemljeni vodovi sa anodnog ccs-a na otpore i kablovi su jos malo povezani i ucvrsceni sa plasticnim stezaljkama... zelena zica 245V sa sekundara je zasticena sa oba buzira i imobilizirana... mislim da je to to za danas
....nemoj Sirogojno, ja ću....
-
pamook - Postovi: 1007
- Pridružen/a: 19 kol 2011, 20:39
- Lokacija: Vinkovci, predgrađe periferije, Utopija
Re: DAH 2 -SN 003 - work in progress
Postao/la harkonen » 05 tra 2012, 20:45
Koliko vidim, a nije da sam baš pratio žicu po žicu, već si ti sviknuo na to, dobar si, snalaziš se.
Ne brzaj, znaš da za produženi vikend koji slijedi treba malo zanimacije......
Ne brzaj, znaš da za produženi vikend koji slijedi treba malo zanimacije......
I'm too old for this s...
-
harkonen - Postovi: 2195
- Pridružen/a: 04 svi 2011, 14:27
- Lokacija: Bjelovar
Re: DAH 2 -SN 003 - work in progress
Postao/la pamook » 05 tra 2012, 21:05
Nema brzanja, jer cu garant sfushat
... a ovako se previse gustam da bi sad zbrzao i kraj
u biti sa onim objasnjenjima sto si dao, i par stotina podpitanja, ide to
/edit-
kad smo vec kod podpitanja, ove sve zicurine za masu... svaka mora individualno ic do tocke mase, bas svaka? Ima ih koliko i ovih ostalih zajedno
... a ovako se previse gustam da bi sad zbrzao i kraj u biti sa onim objasnjenjima sto si dao, i par stotina podpitanja, ide to
/edit-
kad smo vec kod podpitanja, ove sve zicurine za masu... svaka mora individualno ic do tocke mase, bas svaka? Ima ih koliko i ovih ostalih zajedno
....nemoj Sirogojno, ja ću....
-
pamook - Postovi: 1007
- Pridružen/a: 19 kol 2011, 20:39
- Lokacija: Vinkovci, predgrađe periferije, Utopija
Re: DAH 2 -SN 003 - work in progress
Postao/la harkonen » 05 tra 2012, 21:28
Da, baš svaka. Ima razloga. Odnosno na kraju ga nema. Bruma.
I'm too old for this s...
-
harkonen - Postovi: 2195
- Pridružen/a: 04 svi 2011, 14:27
- Lokacija: Bjelovar
Re: DAH 2 -SN 003 - work in progress
Postao/la Dean » 05 tra 2012, 21:43
Majku mu, ja sam se namučio i oznojio gledajuči te....Mogu misliti kak je tebi !
