Čuj stvarno kako to da nemaš niti malo paste od tinola,koji tinol koristiš? Ja recimo kada lemim po pcbu obavezno imam male piknjice od paste.

I meni je prskalo na sve strane dok sam koristio nejobicniji standardni (kineski) lem. Pa mi je to dosadilo.
Sad koristim njemacki "Stannol" lem, Sn60Pb39Cu1, znaci s 1% bakra. Debljina zice je 0,5mm, a 100g kosta negdje oko 58kn. Skupo je, ali ne prlja... Zbog to malo bakra cini mi se da je lemni spoj cvrsci nego kod klasicnog lema. Ima ga ponekad u Chipoteci. Meni kazu: "Stigao je onaj vas lem"...

upravo mi kolega kaze da je ovaj Stannol sa 1% Cu kupio u Pevecu, doduse, kad su jos bili "u snazi".... pa eto, ako nekome koristi info ....

[Edison]

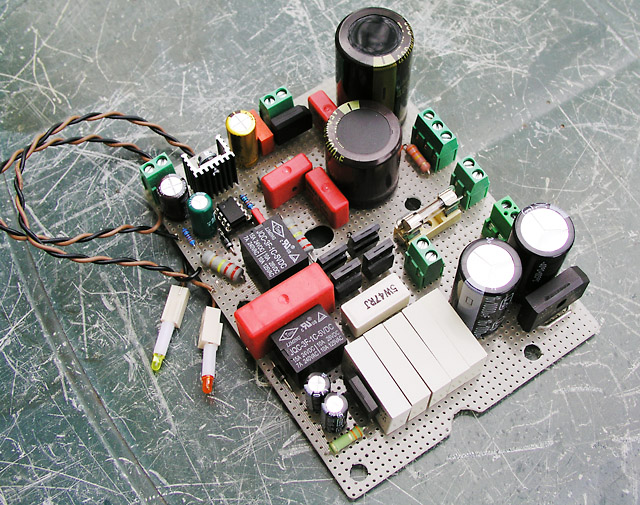

Evo jedne busene plocice s vise sklopova.


Dakle, gore su: DC bloker, soft-start, ispravljac i prvi dio filtra visokog napona, ispravljac i stabilizator grijanja i odgode visokog napona, odgoda visokog napona (3 minute) i indikacijski LED-ovi.

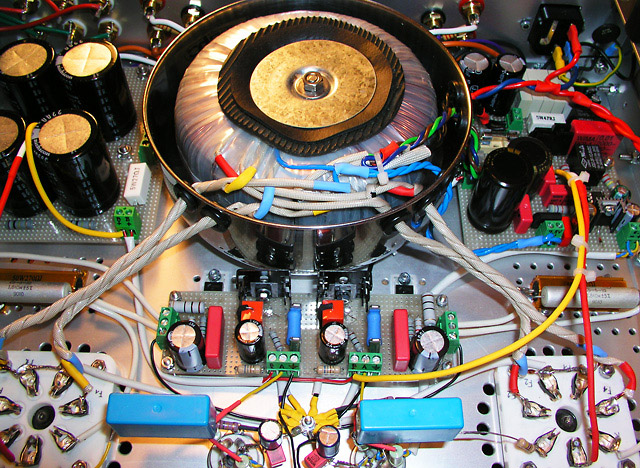

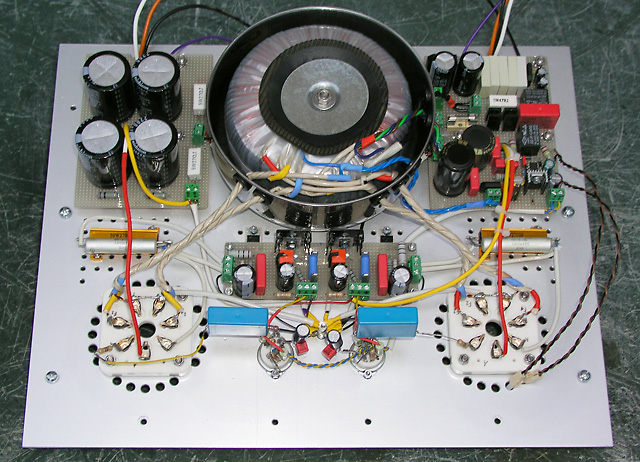

Evo gotovo sve je oziceno. Treba jos spojiti zvucnicke i ulazne zice. Svi sklopovi nalaze se montirani na gornjoj ploci. S donje strane (u ovom polozaju) nalazi se par izlaznih transformatora i oveca prigusnica. Sve skupa je tesko kao omanji slon...
Sve u svemu, ima zicurina, ali ne izgleda pretrpano. Jos ce se to malo srediti kad se montira donji dio kucista i povezu i upristoje zice...

[pamook]

Say wut??? Kako ti ovo mogu bit SVE zice



svaka cast, optimizacija i prilagodba tvojoj kutiji,

za indikacijske LED - odlicna ideja, ja gledam kroz rupe dal je ukljucio one na anodnom ccs-u da znam jel vrijeme za volume pot ...

btw, za normalno pozadinsko popunjavanje druzenja sa prijateljima, volume pot je izmedju 9 i 10 sati, ako je minimum na 7, danas potvrdjeno

[tom_hifi]

btw, za normalno pozadinsko popunjavanje druzenja sa prijateljima, volume pot je izmedju 9 i 10 sati, ako je minimum na 7, danas potvrdjeno

Meni je tako na 11 sati na UL, a za ono, glasnije slušanje, puno glasnije slušanje na 3 sata. Triodni se malo muči do 12 sati, al nakon toga počne i on podosta "lupati", no, ne svira tako dobro kao UL kod mene.

[Edison]

Napokon, sve skutijano. U padeli se kuhaju spageti...

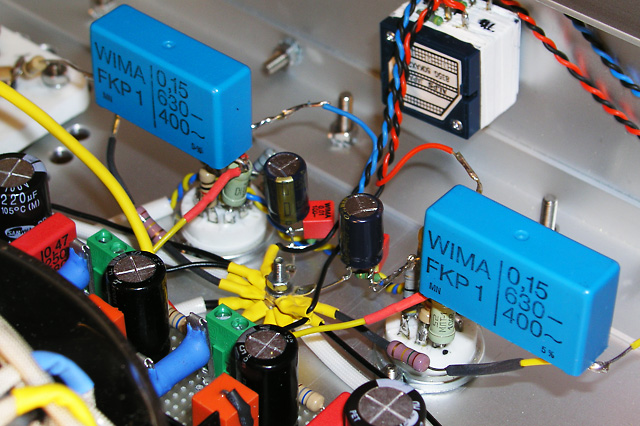

Vezni kondenzatori...


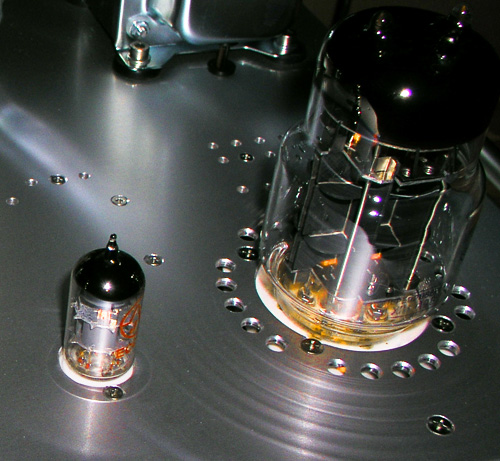

I napokon... SVIRA!


... i to prilicno dobro svira za pocetak... a grije se onako, bas junacki...

[pamook]

another one rides the bus

cestitke na grijalici, sutra ti javim napone!

[fixxxer]

Jako lepo

Koliki je napon na grejacima babuski u pogonu?

[Edison]

Jako lepo

Koliki je napon na grejacima babuski u pogonu?

6,2V AC po svakoj polovici. Idealno, bolje ne treba...

[harkonen]

Čestitke Edison, nismo ni sumnjali da ćeš riješiti stvar, kod pedantne izvedbe ampa, AC grijanje
neće raditi nikakav problem, dapače. Ako nemaš bruma koji bi potjecao iz tog izvora, tada AC
slobodno i ostavi. Sjećam se da imam negdje jednu varijantu low drop regulatora pa ti pošaljem ako ga pronađem.
A izgleda i da ću u slijedećim iteracijama kita morati povisiti taj napon na sekundaru mrežog trafoa.
Glede osjetljivosti, kako i rekoh, ono je sa ovom verzijom šofera 1Veff što čini da je u startu cca 0,3V manje
od onog što ste navikli, no bez brige - samo ga jače pojačajte, bar ste sigurni da neće u clipping!
Dam se kladiti sa ne možete baš dugo izdržati kad je amp na maksimumu, a tada je serijski otpor
na atenuatoru na minimumu. Dakle, za bolji zvuk - slušati glasno! Do daske!

[Edison]

Čestitke Edison, nismo ni sumnjali da ćeš riješiti stvar, kod pedantne izvedbe ampa, AC grijanje
neće raditi nikakav problem, dapače. Ako nemaš bruma koji bi potjecao iz tog izvora, tada AC
slobodno i ostavi. Sjećam se da imam negdje jednu varijantu low drop regulatora pa ti pošaljem ako ga pronađem.
A izgleda i da ću u slijedećim iteracijama kita morati povisiti taj napon na sekundaru mrežog trafoa.
Glede osjetljivosti, kako i rekoh, ono je sa ovom verzijom šofera 1Veff što čini da je u startu cca 0,3V manje
od onog što ste navikli, no bez brige - samo ga jače pojačajte, bar ste sigurni da neće u clipping!
Dam se kladiti sa ne možete baš dugo izdržati kad je amp na maksimumu, a tada je serijski otpor
na atenuatoru na minimumu. Dakle, za bolji zvuk - slušati glasno! Do daske!

Hvala harkonen. Ja moram cestitati tebi na dobroj konstrukciji. Svira iznenadjujuce dobro za tek slozeno pojacalo.

Trenuto je grijanje AC, improvizirano, samo da proradi, i ne pravi nikakave probleme. Ruku na srce, vise volim AC od DC grijanja. Sinoc, u gluho doba noci (oko 2 sata), odvrnuo pot do kraja, zabio uho u zvucnik i slusao, ali nista se ne cuje, nema suma, nema bruma, nema niceg iz zvucnika... Za normalnu glasnocu pot treba malo vise okrenuti, ali nije problem.

Otpornik od 50W se grije ko lud i ubrzo cijelo pojacalo bude toplo. Morat cu smisliti sto s tim otpornikom. Moze raditi i ovako, ali mozda konkstrukcijski mogu smanjiti toliki direktni prijenos topline. Moram razmisliti...

Ostalo mi je lakirati bocnice i namontirati ih. Posudio sam i pistolj-lemilicu jer moje lemilo od 40W ne moze zalemiti kakao treba zice na zvucnicke prikljucke. Uglavnom to je to. Jos cu malo razmisliti o driveru s drugom lampom, no za sad sljedi slusanje...
