DAH 2 -SN 003 - work in progress

[pamook]

Sada ćemo mi to reverse engineering i doći do šeme.

palo mi na pamet... a mozda sam uzeo par sati vremena pa u psp-u preroutao plocice... rrright

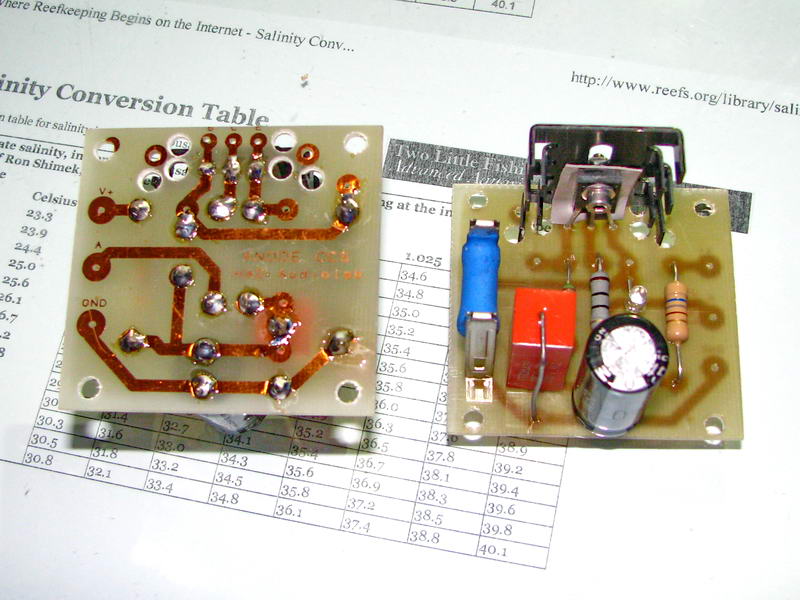

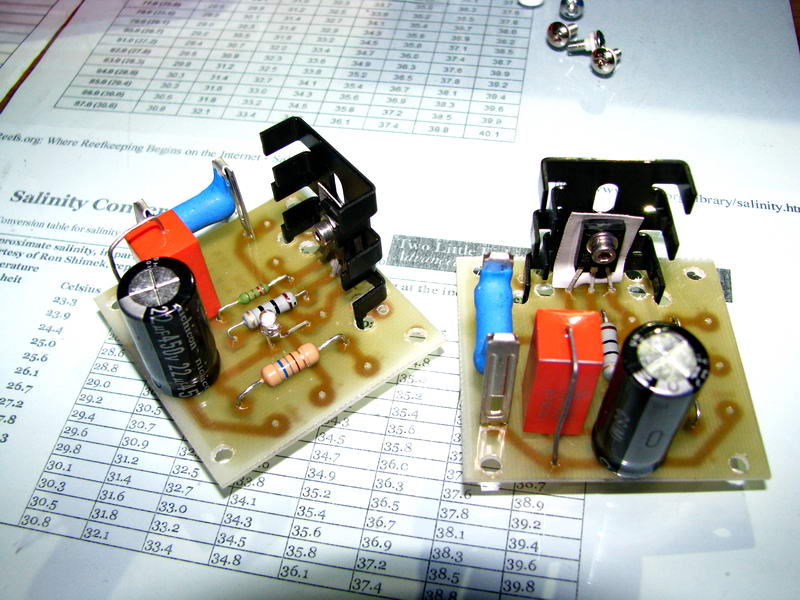

CCS s obje strane

[harkonen]

Odmah ću spomenuti da na ovom sklopu možeš direktno spojiti tranzistor na hladnjak
bez silikonskog (ili liskun) izolatora jer mu je predviđeno mjesto u kutiji na kojem neće smetati viši potencijal
hladila, imaš u paketu i vrećicu sa termopastom......

[pamook]

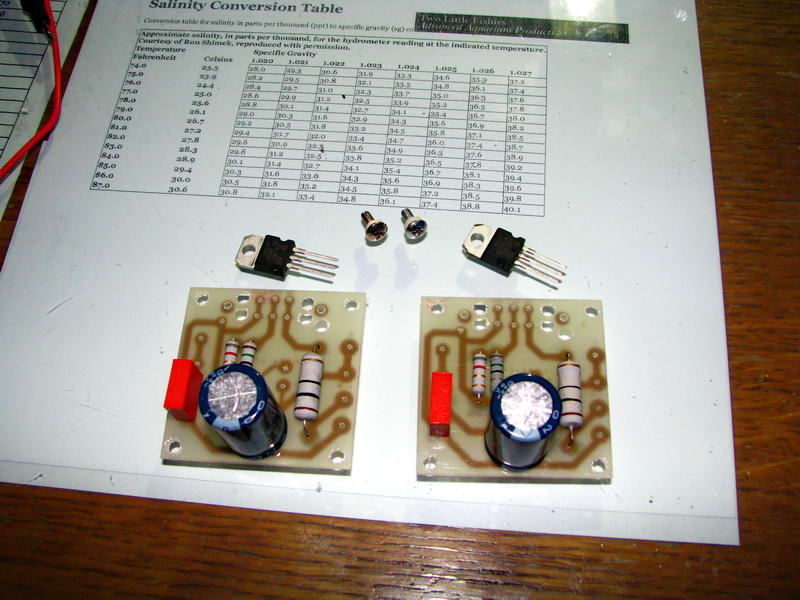

... i drugi CCS, LM317 nisu montirani jer idu na hladilo... as seen in Harkonenovoj temi

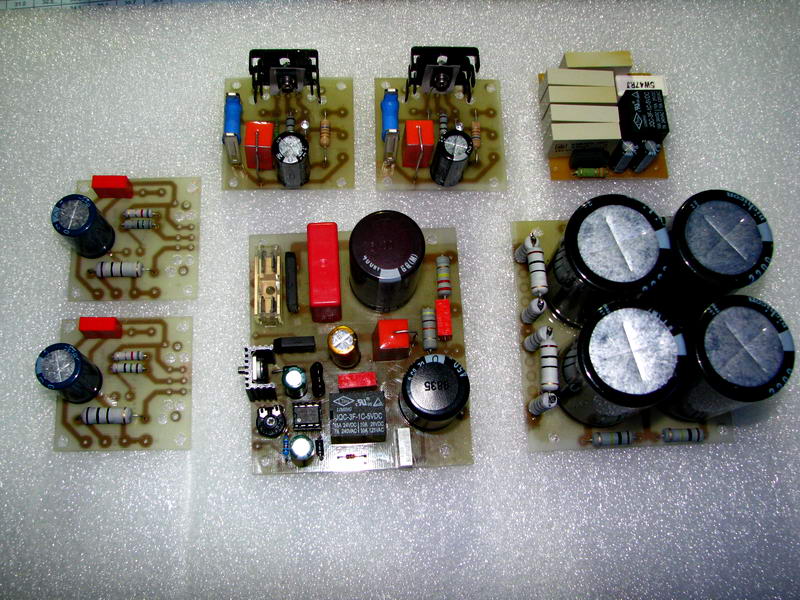

zadnja slika - sve zajedno, provjereno, opet provjereno i spremljeno u onu istu kutiju.... blizu trafoa... ceka se

ja prezadovoljan, zabava plus vidljivi plodovi rada.... tulike za sada, dok ne dodje kutija

RGR Harkonen, primio na znanje za montazu

odoh mantrat "kutijaaaaa-kutijaaaa-Deannnnnn-kutijaaaaaaaaa", repeat

[harkonen]

Radiš slike bolje nego ja.
Svi rade slike bolje nego ja.
Što ću kad imam prvog digitalca u još operativnom stanju.
Ne, nije na lampe, da odmah preduhitrim zločesta pitanja!

[Dean]

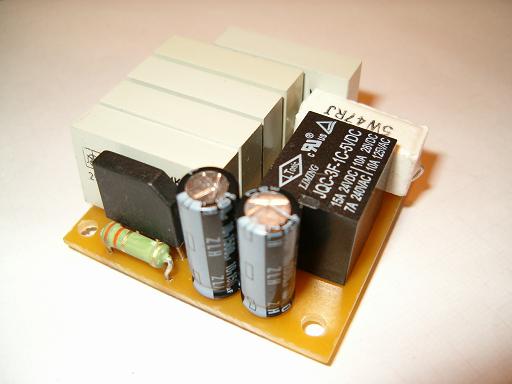

Ono gore desno sa puno blokova.....malo je,...khm....ružnjikavo

[pamook]

izucio zanat slikajuci akvarij... prva fotka riknula nakon 10k okidanja, pa nabavio jos dvije poluispravne da bi sastavio jednu - nula bodova, onda kupljena ova koja je natukla skoro 20k okidanja... moram boljoj polovici rec nek izabere slike koje bi volila izradit, imat ce sta radit koji mjesec

vec vidim da cu radeci ovo pojacalo igrati igru "imao sam" (kojoj je logicni nastavak druga igra imenom "spremio sam negdje") za razne dijelove i picaboce... ove silikonske podloske sam skinuo sa nekoliko neispravnih PC napajanja prije koji mjesec i bacio viskove da se ne gomilaju (previse)... i spremio... i jucer pola sata trazio gdje su, plus sto sam isto toliko trazio (isto spremljene) M3 sarafe sa ovim plasticnim izolatorom sto pase u rupu.... a bas sam radio preinake radnog stola i "spremao" dijelove i rinfuzu pred koji mjesec... bit ce zabavno

Dean - je, to je prvo radjeno... a i plocica diktira polozaj elemenata, te njihov raspored, distribuciju i konacni izgled... khm, ja sam samo lemio

uzmimo u obzir da je bilo predgripno stanje

[s@ki]

Ono gore desno sa puno blokova.....malo je,...khm....ružnjikavo

eh... a da sam ja to napisao već bi me kamenjem

[harkonen]

Ajde, ajde, tccc , tcccc - pločica je nakrivo? Ha?


Sve ima svoj razlog, zašto su pločice 5x5, zašto su to baš ovi blokovi, zašto su to baš ti releji....
Sve ima svoj razlog....

[pamook]

ne nego rupe

perspektiva je kriva, sutra stavim sliku kako dobro i ravnomjerno i jednoobrazno izgledaju elementi na toj plocici

[Edison]

evo slika PSU-1 s obje strane... plocice su odlicne kvalitete

Ne znam zasto mi u odgovoru ne pokazuje tvoje fotografije...
no ja bih zamijenio mjesta ovim velikom kondenzatorima od 100uF i 180uF. Prije prigusnice 100uF, a iza nje 180uF.
No, nek se izjasni konstruktor...
