Ovo je moje najbolje pojacalo do sada. Ovu sam temu zapoceo odavno na diyAudio forumu i stvar se rastegla, ali konacno sam zavrsio sa svim testovima koje sam mogao napraviti s instrumentima koje imam. Naravno i slusanje koje nije bilo jako dugo, samo nekoliko dana i prisutan sam bio samo ja, zasada, pa mi tesko ocijeniti kvalitetu, jer je to ipak potpuno moj dizajn od napajanja do samog izlaznog pojacala.
Vec sam nesto napisao i pokazao seme u temi o forumskom pojacalu.
Osnovno o ovom pojacalu:
Kaskoded ulazni LTP stupanj koristi NJF od LINEARSYSTEMS LSK389 s plivajucim napajanjem kaskode transistora.

VAS stupanj koristi emiter follower na ulazu da smanji opterecenje ulaznog stupnja.

Kompenzacija je TMC(Transitional Miller Compensation) malo modificiran premoscavanjem otporom od 10M i malim kondenzatorom 1 do 2 pF. Na taj nacin se smanjuje velika fluktuacija faze sto je za TMC inace karakteristicno.

Izlazni stupanj je TRIPLE koji takodjer manje opterecuje VAS koji ima veliku izlaznu impedanciju.

Snaga oko 100W na 8 ohma i 170W na 4 oma. Ovo ovisi o napajanju koje moze biti od +-40V do +-50V i odgovarajuci hladnjak.

Mirna struja je postavljena na oko 110mA sto vrijedi za emiterske otpornike od 0,16 ohma. Oni su napravljni paralenim spajanjem tri otpornika od 0,47 oma 1W svaki.

Ovo su zadnje seme po kojima radi sadasnja moja verzija.
dado

[dadod]

Evo malo fotrgafije snimljenih tokom izrade.
dado

[aparatusonitus]

Pogledao sam samo ulazni diferencijal i glavno napajanje (nemam vremena za ostalo ), sve mi se čini ok osim tri stvarčice:
1) 2SK389 i derivati najbolje rade ako imaju cca. 10VDC preko sebe (zato je i datasheet pun mjerenja s 10Vds), pa bih umjesto 2 LED-ice stavio 10V zenericu
2) Vrijednost R39 mi se čini malo prevelika (ikako su struje baza zrcala vrlo male), ali bih ipak gađao cca. 200-300uA.
3) RC filter bih svakako ugodio na 100Hz (ripple filter), odnosno napravio RCRC ili RCRCRC ako se ima materijala (opet ugođen na 100Hz).

Impresivno pojačalo bdw

[Khadgar2007]

Malo mi je žao ča je tranzistorska tehnika "zapostavljana" ovdje pa nema puno ljudi koji bi komentirali i davali prijedloge,a i sam baš nisam neki znalac ali drago mi je da barem par članova ide sa svojim konstrukcijama i objavljuje radove. Jednom će valjda i kod mene doći na red malo jače upoznavanje silicija.

[the_bebe]

dadod dali orione tjeraš aktivno sa više jačala ili sa jednim???

[dadod]

Pogledao sam samo ulazni diferencijal i glavno napajanje (nemam vremena za ostalo ), sve mi se čini ok osim tri stvarčice:
1) 2SK389 i derivati najbolje rade ako imaju cca. 10VDC preko sebe (zato je i datasheet pun mjerenja s 10Vds), pa bih umjesto 2 LED-ice stavio 10V zenericu
2) Vrijednost R39 mi se čini malo prevelika (ikako su struje baza zrcala vrlo male), ali bih ipak gađao cca. 200-300uA.
3) RC filter bih svakako ugodio na 100Hz (ripple filter), odnosno napravio RCRC ili RCRCRC ako se ima materijala (opet ugođen na 100Hz).

Impresivno pojačalo bdw

Hvala na savjetima, pokusat cu odgovoriti.
1) Razmisljao sam o zenerici ali sam se odlucio za LED-ice zbog manjeg suma. Probao sam simulirati s jednim i drugim i 10V zenerica daje manje izoblicenje ali nezamjetno samo 0,000003%. Znam da je 4V blizo koljena feta ali mislim da je tu razliku nemoguce cuti. Mozda cu probati na slijedecem pojacalu, jer ja radim 6 takovih pojacala za pogon ORION zvucnika.
2)R39 sam odabrao tako da sam dobio sto manju razliku izmadju struja zrcala.
3)RC filteri su tipicni za cijevna pojacala. Ovdje sam umjesto toga koristio kapacitivni umnozivac(capacitance multiplier).

Volio bih da pogledas i ostalo u ovom pojacalu
dado

[dadod]

dadod dali orione tjeraš aktivno sa više jačala ili sa jednim???

Naravno s vise pojacala i ovakovo pojacalo ce mi sluziti za pogon Oriona. Biti ce dva pojacala s po tri kanala svako.
Za sada sam probao s JLH 80W MOFET pojacalima ali nisu dovoljno dobri za nisku impedancu, dva basa u paraleli i takodjer dva visokotonca u paraleli.
dad

[ilimzn]

Svidja mi se, isto imam par pitanja:
- SOA izlaznih tranzistora na 4 ohma? Pretpostavljam da je racunato prema konkretnim driverima u Orionu (ovo je ujedno jedna od najvecih prednosti aktive, pojacalo se moze optimizirati za zvucnike!), ali nisam bas siguran kako bi se snaslo s 4 ohma 'opcenitim' zvucnicima?
- P1, cini i se, omogucava postavljanje beskonacne struje mirovanja? GENERalno ovo nije problem dok ne naletis na neuobicajen slucaj 'lijevog' potenciometra. Vjerovali ili ne, Bourns radi potenciometre (single i multiturn) koji idu 'kontra'.

Malo me zacudilo da pojacalo nema neku zanimljivu korekciju greske ili hiperbolicki nacin rada izlaznog stupnja s velikim sam zanimanjem pratio temu na internacionalnom DIYA o tome...

[aparatusonitus]

1) Razmisljao sam o zenerici ali sam se odlucio za LED-ice zbog manjeg suma. Probao sam simulirati s jednim i drugim i 10V zenerica daje manje izoblicenje ali nezamjetno samo 0,000003%. Znam da je 4V blizo koljena feta ali mislim da je tu razliku nemoguce cuti. Mozda cu probati na slijedecem pojacalu, jer ja radim 6 takovih pojacala za pogon ORION zvucnika.
2)R39 sam odabrao tako da sam dobio sto manju razliku izmadju struja zrcala.
3)RC filteri su tipicni za cijevna pojacala. Ovdje sam umjesto toga koristio kapacitivni umnozivac(capacitance multiplier).

Ako staviš 10V zenericu i pustiš kroz nju >10mA dobiješ šum kao i jedne LED-ice (ako ne i manje) + manju izlaznu impedanciju (što možda i ne bi bilo dobro, jer bi to eventualno povlačilo stavljanje base stopersa na bazama kaskade da ne padne u oscilaciju. C7 preko LED-ica mislim da nema smisla, ne šteti ali mislim da nema nikakve koristi...šum na bazama kaskade je common mode i u velikoj mjeri, ako ne i u potpunosti će biti diferencijalom. Jedino što bi možda imalo smisla je da je donji kraj C7 na masi, pa bi pritom eventualno sprečavao oscilaciju kaskade.

Od simulacija THD na ppm razini znaš i sam da nema smisla, pogotovo za dostupne spice modele J-fetova.

Pojačalo je značajno usporeno s C19/24 preko divera Q94/95...zar baš moraju biti tolike vrijednosti ili je zbog sigurnosti stavljena takva vrijednost?

Abate, koja mrcina od pojačala

[dadod]

Svidja mi se, isto imam par pitanja:
- SOA izlaznih tranzistora na 4 ohma? Pretpostavljam da je racunato prema konkretnim driverima u Orionu (ovo je ujedno jedna od najvecih prednosti aktive, pojacalo se moze optimizirati za zvucnike!), ali nisam bas siguran kako bi se snaslo s 4 ohma 'opcenitim' zvucnicima?
- P1, cini i se, omogucava postavljanje beskonacne struje mirovanja? GENERalno ovo nije problem dok ne naletis na neuobicajen slucaj 'lijevog' potenciometra. Vjerovali ili ne, Bourns radi potenciometre (single i multiturn) koji idu 'kontra'.

Malo me zacudilo da pojacalo nema neku zanimljivu korekciju greske ili hiperbolicki nacin rada izlaznog stupnja s velikim sam zanimanjem pratio temu na internacionalnom DIYA o tome...

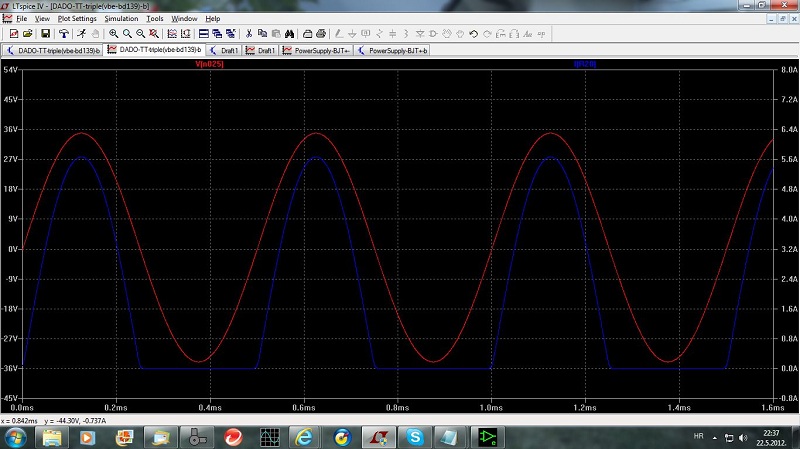

-SOA za NJL0281/0302 pokazuje da je disipacija jednog tranzistora unutar SOA krivulje a ovi su najslabiji - 150W. NJL4281/4302 imaju 250W a ja imam i NJL3281/1302 koji su 200W i vise ih nema na ONSEMI listi. U prilogu slika koja pokazuje napon i struju za jedan izlazni tranzistor kod 3ohma opterecenja.
-Cini mi se da trimeri mogu biti u prekidu a ne u kratkom spoju. Preporuceno je postaviti trimal na maksimalnu vrijednost mjerenjem, bar ja tako radim.

Izlazni stupanj je trostruki emitter folower i ovo pojacalo u simulaciji pokazuje izvaredno mala izoblicenja kod svih frekvencija. Ako si mislio na non switching izlazni stupanj od Edmond Stuarta to mi je jako interesatno i mozda cu to pokusati upotrijebiti zajedno s cijevnim ulaznim stupnjem(aikido?) u pojacalu bez globalne povratne veze jer kada sam simulirao taj izlazni stupanj u pojacalu s jakom povratnom vezom pokazao se dosta nestabilan.
